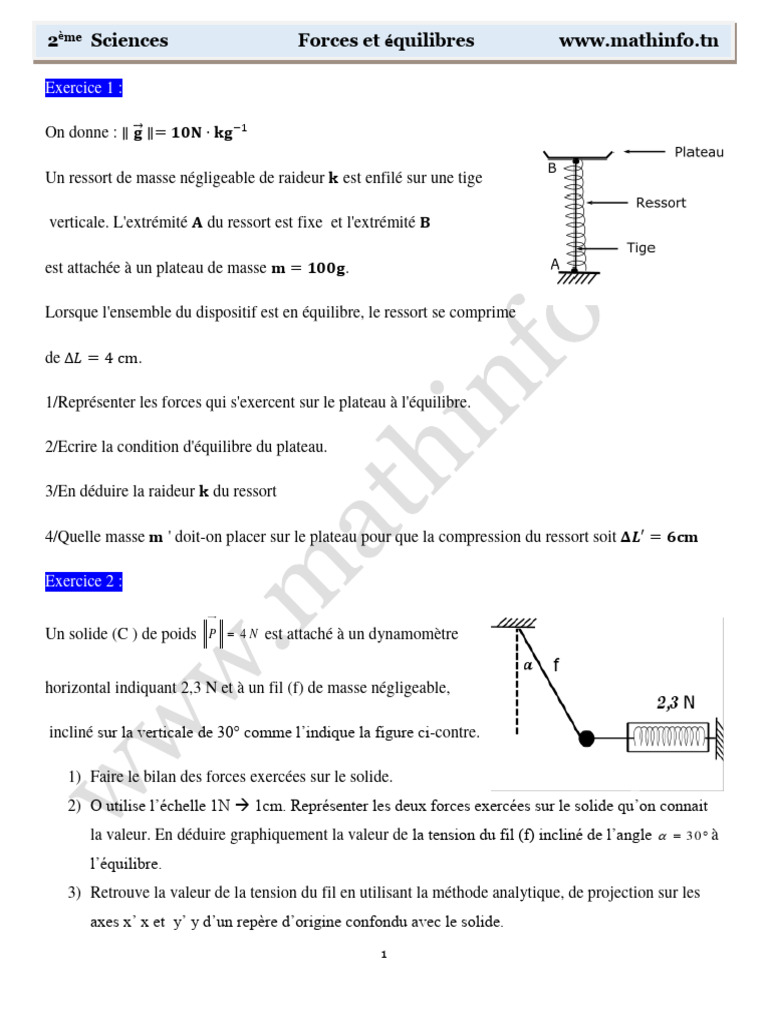

2ème Sciences Forces et équilibres www.mathinfo.

tn

Exercice 1 :

⃗ ∥= 𝟏𝟎𝐍 ⋅ 𝐤𝐠 −1
On donne : ∥ 𝐠

Un ressort de masse négligeable de raideur 𝐤 est enfilé sur une tige

verticale. L'extrémité 𝐀 du ressort est fixe et l'extrémité 𝐁

est attachée à un plateau de masse 𝐦 = 𝟏𝟎𝟎𝐠.

Lorsque l'ensemble du dispositif est en équilibre, le ressort se comprime

de Δ𝐿 = 4 cm.

1/Représenter les forces qui s'exercent sur le plateau à l'équilibre.

2/Ecrire la condition d'équilibre du plateau.

3/En déduire la raideur 𝐤 du ressort

4/Quelle masse 𝐦 ' doit-on placer sur le plateau pour que la compression du ressort soit 𝚫𝑳′ = 𝟔𝐜𝐦

Exercice 2 :

Un solide (C ) de poids P  4 N est attaché à un dynamomètre

horizontal indiquant 2,3 N et à un fil (f) de masse négligeable,

incliné sur la verticale de 30° comme l’indique la figure ci-contre.

1) Faire le bilan des forces exercées sur le solide.

2) O utilise l’échelle 1N  1cm. Représenter les deux forces exercées sur le solide qu’on connait
la valeur. En déduire graphiquement la valeur de la tension du fil (f) incliné de l’angle   30 à

l’équilibre.
3) Retrouve la valeur de la tension du fil en utilisant la méthode analytique, de projection sur les
axes x’ x et y’ y d’un repère d’origine confondu avec le solide.
1
 4) Retrouver la valeur de la tension du fil (f) en utilisant la règle de Pythagore.

Exercice 3:

On prendra : ∥ ⃗g ∥= 10 N ⋅ Kg −1

Un corps C de masse m, attaché à un ressort R, est en équilibre

sur un plan incliné d'inclinaison 𝛼.

Les surfaces du plan et du corps sont lisses.

1∘ /Représenter les forces qui agissent sur le corps C.
2∘ / Ecrire la condition d'équilibre du corps C
3/ Dans le cas ou 𝛼 = 45∘ , déterminer l'intensité de la force exercée par le ressort sur le corps C
sachant que m = 300 g.
4∘ /Le ressort a pour longueur ℓ1 = 20 cm si 𝛼 = 0∘ et une longueur
ℓ2 = 26 cm si 𝛼 = 20∘ . Quelle longueur a-t-il si 𝛼 = 45∘ ?

Exercice 4 :

Un solide (S) de masse m=500g est soutenu par les fils f1 et f2 qui

font les angles  1 =50° et  2 =40° avec la verticale.

On donne : g =10 N.Kg-1 .

1) On suppose que toutes les forces sont appliquées au centre

de gravité.
Echelle : 2N  1cm.
a- Représenter le vecteur force poids du solide sur ka figure ci contre .
b- Ecrire la condition d’équilibre . trouver graphiquement les intensités des tension T 1 et T 2

des deux fils.

2
Exercice 5 :
A l'extrémité d'un fil suspendu en A, on accroche

un solide de masse m = 2,5Kg. A l'aide d'un

second fil, noué au premier en B,

on exerce une force 𝐅 horizontale.

1% Représenter toutes les forces qui s'exercent au point B du fil.

2% Calculer l'intensité de la force 𝐹 lorsque 𝛼 prend les valeurs : 30∘ , 45∘ et 60∘ .

⃗ de la portion de fil AB pour 𝛼 = 30∘ .

3% Quelle doit être l'intensité de la tension 𝑇
4% Pour 𝛼 = 60∘ , la tension de rupture du fil utilisé et ∥∥𝑇
⃗ T ∥∥ = 60 N. Quelles valeurs peut-on donner à
la masse m du solide sans risque de rupture du fil.

3
Correction

Exercice 1 :

1)

2/ 𝐓 ⃗ = ⃗𝟎 ou 𝐓
⃗ +𝐏 ⃗ = −𝐏
⃗ ou 𝐏
⃗ = −𝐓
⃗ avec ∥ 𝐏
⃗ ∥=∥ 𝐓
⃗ ∥= 𝐦 ∥ 𝐠
⃗ ∣

⃗∥
𝐦∥𝐠 𝟎,𝟏×𝟏𝟎
⃗ ∥= 𝐦 ∥ 𝐠
3/∥ 𝐓 ⃗ ∥= 𝐤 × Δ𝐋 ⇒ 𝐤 = = = 𝟐𝟓𝐍 ⋅ 𝐦−1
Δ𝐋 𝟎,𝟎𝟒

4/ D'après la réponse précédente, on peut déterminer la masse totale 𝑚𝑡 :

𝐦t ∥ ⃗g ∥ k × ΔL′ 25 × 0,06
k= ⇒ mt = = = 0,15 kg = 150 g
ΔL′ ∥ ⃗g ∥ 10
Donc m′ = mt − m = 150 − 100 = 50 g

Exercice 2 :

P  4 N ; F  2, 3 N ;  3 0 

1) Bilan des forces exercées sur le solide.

F : Force exercée par le dynamomètre sur le solide.
P : Le poids exercé par la terre sur le solide.
T : Tension exercée par le fil sur le solide.
2) Echelle 1N1cm
P =4N la longueur du vecteur P est de 4cm.

F =2.3N la longueur du vecteur F est de 2.3 cm.

4
 Condition d’équilibre P  F  T  0

Soit le vecteur u  P  F en traçant un parallélogramme dans ce cas un rectangle car P et F sont

orthogonaux « u est en pointillés » alors u  T  0 d’où T  u .

On trace le vecteur T de même longueur que u .

La longueur du vecteur T est de 2cm. En utilisant l’échelle valeur de la tension T =4N.

3) A l’équilibre P  F  T  0
Donc :

 P x  F x  T x  0 0  F  T  0  T  F
 x  x
 Alors :  Donc : 
 P y  F y  T y  0   P  0  Ty  0  T y  P


c o té o p p o s é
au triangle rectangle, s in  
c o té h y p o té n u s e

TX
Alors s in   d o n c T X  T . s in 
T

F 2,3
D’après la première équation : T . s in   F  T    4, 6 N
s in  0,5

c o té o p p o s é Ty
Ou encore, cos   alors cos   donc T y  T .cos 
c o té h y p o té n u s e T

P 4
La deuxième équation : T . c o s   P a lo r s T    4, 6 T  4, 6 N
cos 0,866

4) ABC est un triangle rectangle en B.

D’après la règle de Pythagore : AC2=AB2+BC2 donc

5
 2 2 2 2 2
u  F  P a lo r s u  F  P

u  (2, 3) 2  (4 ) 2  2 1, 2 9  4 , 6

On a T et u deux vecteurs opposés alors T = u donc T  4, 6 N

Exercice3

1/

2/

⃗P + F
⃗ +T ⃗
⃗ =0
⃗ ∥ sin⁡𝛼−∥ 𝐓
3/ Suivant ( x 'ox ) ∥ 𝐏 ⃗ ∥= 0

⇒ m ∥ ⃗g ∥ sin⁡𝛼−∥ ⃗T ∥= 0
⇒∥ ⃗T ∥= m ∥ ⃗g ∥ sin⁡𝛼
m = 300 g = 0,300Kg
avec { ∥ ⃗g ∥= 10 N ⋅ Kg −1 ⁡ d'où ∥ ⃗T ∥= 2,12 N
𝛼 = 45∘ ⁡sin⁡𝛼 = 0,707
∥ ⃗T ∥
⃗ ∥= K(ℓ − ℓ0 ) ⇒ ℓ =
4/∥ T + ℓ0
K
6
 ℓ0 = ℓ1 = 20 cm = 0,20 m
 avec {
∥T⃗ ∥= 2,12 N

 Calcul de K: ⁡ pour ⁡𝛼 = 20∘ ℓ2 = 26 cm = 0,26 m

m ∥ ⃗g ∥ sin⁡𝛼
∥ ⃗T ∥= m ∥ ⃗g ∥ sin⁡𝛼 = K(ℓ2 − ℓ0 ) ⇒ K =
( ℓ2 − ℓ0 )
0,300.10⋅sin⁡20 2,12
⇒K= soit ⁡𝐾 = 17,1 N ⋅ m−1 ⁡ d'ou ⁡ℓ = + 0,20
0,26−0,20 17,1

⇒ ⁡ℓ = 0,32 m⁡ soit ⁡ℓ = 32 cm

Exercice 4 :

m=500g=0,5kg ; α1=50° ; α2=40° ; g  1 0 N .kg  1

P  m . g  0,5  10  5 N
1) a-
E c h e lle : 2 N  1 c m .

5
Le vecteur P est de longueur  1  2, 5cm
2

b-Condition d’équilibre : P + T1  T 2  0

On pose : u  T1  T 2 d o n c P  u  0

o r T1 et T 2 so n t les p ro jectio n s o rth o g o n a les d e u su r les fi ls F1 etF 2

T1 e s t d e lo n g u e u r 1 , 6 c m a lo r s T1  1, 6  2  3, 2 N T1  3, 2 N

T 2 e s t d e lo n g u e u r 1 , 9 c m a lo r s T 2  1 .9  2  3, 8 N T 2  3, 8 N

7
 2)Condition d’équilibre : P + T1  T 2  0
Projection sur les axes x’x et y’y.

 P  P .cos  T   T  T  0
 x 1  1x 1  2x
P T1  T2 
 P   P .cos  2  T1 y  0  T  T2
 y  2y

 P1 x  T 2 x  R x  0   T  0  P .cos   0
 1 1
 Alors 
 P1 y  T 2 y  R y  0  0  T2  P co s  2  0



T  P . c o s  1  5  c o s 5 0  3 , 2 N T1  3 , 2 N
 1

 T2  P c o s  2  5  c o s 4 0  3, 8 N T2  3, 8 N


Exercice 5

⃗ +𝐑
𝐏 ⃗⃗ + T ⃗
⃗ =0

F
2/ tg    F  P tg   F  m g tg   F  m g tg 
P

Avec m  2 , 5 K g e t ||g  10 N  K g 1

8
 𝛼 = 30∘ ⁡ tg 𝛼 = 0,577⁡ ⁡⁡ ∥ 𝐅 ∥= 14,43 N

𝛼 = 45∘ ⁡tg⁡𝛼 = 1 ∥ 𝐅 ∥= 25 N

𝛼 = 60∘ ⁡ tg 𝛼 = 1,732⁡⁡⁡⁡ ∥ 𝐅 ∥= 43,30 N

m g ||
3/Suivant (yo’y) : T c o s   P  0  T 
cos

m g || ||T r || c o s 
pour éviter la rupture du fil il faut que : ||T  T r | |  || T r || m 
cos g

60  cos60
soit : m   m  3K g
10
