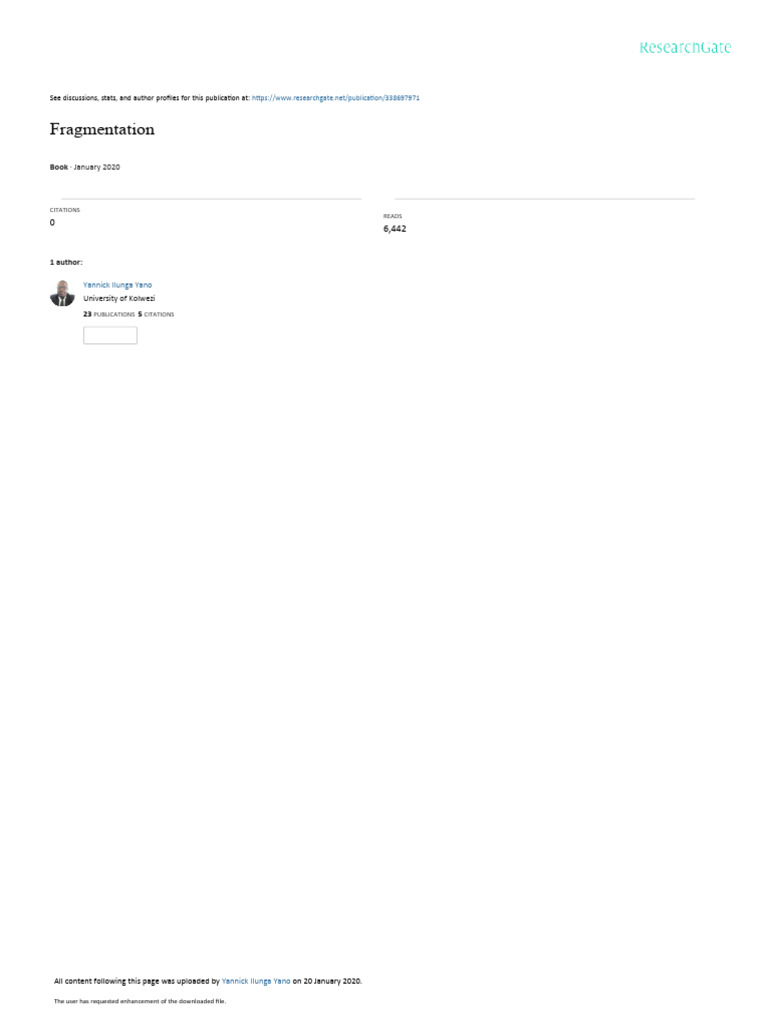

Fragmentation
CITATIONS
READS
0
6,442
1 author:
All content following this page was uploaded by Yannick Ilunga Yano on 20 January 2020.
V1
Fragmentatio
Yannick Ilunga Yano
V1
Fragmentati Page|1
Introduction
Les mines évoluent en étapes, chaque étape est réalisée par la répétition des opérations minières.
Ces dernières sont de deux natures, les opérations fondamentales et les opérations auxiliaires.
Les opérations fondamentales sont les opérations qui assurent l’extraction des matériaux
nécessaires à la réalisation du profit des mines. Les opérations auxiliaires viennent en support
aux opérations fondamentales.
1. Le chargement
2. Le transport
3. Le forage
4. Le minage
1. L’exhaure
2. Le contrôles de stabilité des talus ou des ouvrages souterrains
3. La ventilation, dans les mines souterraines
4. Les voies de roulage et les excavations hors mines
Les opérations de chargement et transport assurent la production des mines. Dans les terrains
dures, ces opérations ne s’effectuent pas sans une fragmentation préalable des roches rencontrées
dans les mines.
Ce cours traite de la fragmentation des sols et des roches dans les mines. A la fin de ce cours,
l’Etudiant doit être capable de choisir une méthode de fragmentation, de choisir et d’analyser les
techniques de fragmentation, et de proposer et analyser les équipements entrant dans les
opérations de fragmentation dans les mines.
V1
Fragmentati Page|2
Chapitre 1. Généralités
Définitions
Mines : ensemble des excavations effectuées dans le sol ou le sous-sol afin d’extraire des minerais
Minerai : agrégat rocheux contenant une ou plusieurs substances minérales qui traiter ou non,
génèrent du profit après la commercialisation
Minéral : Elément se retrouvant à l’état naturel à l’état solide ou liquide, disposant des
propriétés physiques et chimiques spécifiques, de forme cristallographique bien défini.
Minage : Initiation des explosifs selon un ordonnancement bien établi afin de réaliser l’abattage
Trous de mines : orifices crées dans le massif rocheux ayant un diamètre de loin inférieur à sa
profondeur
Débris de forage : débris rocheux produits par l’exécution du forage. Ils sont également appelés
cuttings
Explosif : Matériau inertes par nature, qui initié convenablement, produit une grande quantité de
gaz à haute pression et haute température en un laps de temps.
V1
Fragmentati Page|3
Roche : agrégats d’une combinaison des minéraux (exemple : quartz, calcite, galène, etc.),
d’éléments (exemple : Soufre, or), de matériels organiques solides (ex. : charbon), ou d’autres
roches
La fragmentation est définie dès les premières étapes de l’élaboration du projet d’exploitation
minière. Dès l’Etude de faisabilité, en tenant compte de toutes les contraintes, les ingénieurs des
mines définissent les méthodes, les techniques, et les équipements de fragmentation selon la
méthode d’exploitation retenue.
1. La fragmentation mécanique
2. La fragmentation à l’explosif
Fragmentation mécanique
Fragmentation à l’explosif
V1
Fragmentati Page|4
Il existe aussi une classification de fragmentation selon la méthode d’exploitation retenue, nous
avons ainsi une fragmentation à ciel ouvert et une fragmentation souterraine.
Dans les mines à ciel ouvert, le sol ou la roche présente des résistances relativement faibles.
Mines souterraines
Dans les mines souterraines, les résistances des roches sont relativement élevées. Voila pourquoi
les opérations de fragmentation, qui sont pratiquement exécutées à l’explosif, sont d’une
importance capitale.
V1
Fragmentati Page|5
Le but de la fragmentation est de réduire les dimensions du massif rocheux de telle sorte que les
opérations de chargement et de transport se fassent efficacement. Pour cela, les ingénieurs des
mines exploitent les propriétés des roches, à savoir :
Autour du trou de mine, une zone de broyage se forme juste après l’explosion. Suite à la
propagation de l’onde de choc, des fissures se créent permettant au gaz de se propager et
d’augmenter les dimensions de ces fissures. Dans la suite, l’onde de choc qui est compressive au
départ, change de direction suite au changement de milieu, du massif rocheux à l’atmosphère,
devient une onde de traction, mettant en mouvement les massifs rocheux selon les plans de
fissuration.
V1
Fragmentati Page|6
Ignée Forces ou
Resistances
Métamorphiqu e
Cassures
V1
Fragmentati Page|7
Solidification
Magma
© Yannick Ilunga Yano
V1
Fragmentati Page|8
INDEX
V1
Fragmentati Page|9
La texture, les dimensions des grains et la forme doivent être prises en compte dans la
caractérisation des roches. Toutes les roches ignées and beaucoup des roches métamorphiques
sont cristallines, les roches sédimentaires sont constituées en grains. Les roches cristallines sont
résistantes, moins poreuses, and moins déformables que les variétés fragmentées de même
composition minérale. Un granite de quartz-feldspath est plus résistant qu’un grès quartz-
feldspath.
Nous devons tenir compte de la durabilité, la plasticité, le potentiel de foisonnement des roches.
Les structures géologiques doivent également être pris en compte, les structures majeurs telles
que les plis, les défauts, les discontinuités ; ainsi que les structures mineures telles que
l’uncorfimité, et les valeurs aberrantes.
Les caractéristiques physiques et mécaniques des roches entrent en jeu dans le minage :
V1
Fragmentati Page|
La mécanique des roches étudie les comportements des roches et la nature des forces qui
agissent, ou se redistribuent quand une mine souterraine ou une mine de surface, un tunnel, des
chambres, des slots, des bancs, ou mine à ciel ouvert sont créés. Elle aide dans le design des
tunnels ou mines, ainsi que les supports. Comprendre les forces en jeu ainsi que la distribution
permet de comprendre le comportement de la roche.
La roche à trois phases : les minéraux solides, l’eau et l’air. Les deux dernières sont contenues
dans les pores.
La densité sèche ou le poids sec : c’est le poids de la phase solide sur le poids total
La porosité : c’est le volume des pores sur le volume total exprimé en pourcentage
Le degré de saturation : C’est le rapport de l’eau sur les pores en volume
L’eau contenu : C’est le rapport de l’eau sur le solide en poids
Force de la roche
Une série des propriétés mécaniques et physiques comme la dureté, la ténacité, le jointement, la
présence d’inclusions étrangères et les intercalations déterminent la force de la roche. La force
mécanique est mesurée comme de compression, de tension, de flexion et de cisaillement. Le
comportement de la roche se représente par une courbe force-déformation qui est fonction de :
Anisotropie
L’humidité contenue/La pression d’eau aux pores
La pression de confinement
V1
Fragmentati Page|
Différentes duretés existent et sont classifiées selon les échelles de Moh et de Knoop., etc. le
tableau suivant donne quelques classifications :
V1
Fragmentati Page|
Cassabilité de la roche
V1
Fragmentati Page|
V1
Fragmentati Page|
Par définition, un explosif est toute substance ou combinaison de substances, qui correctement
initié (c’est-à-dire en présence dans stimulus qui peut être un choc, un impact, une chaleur, une
ignition, une étincelle, etc.), se transforme en une grande quantité de gaz à haute température et
haute pression. Cette transformation crée des perturbations dans le milieu environnant qui peut
être solide, liquide, gazeux, ou leur combinaison. Ces perturbations sont des souffles d’air, des
vibrations et démolitions.
Durant les périodes de guerre, ces propriétés sont utilisées pour les objectifs de destructions.
Mais elles sont utilisées pour disloquer, briser ou fragmenter les roches des carrières, des mines,
des tunnels, ou travaux d’excavation dans notre vie quotidienne. L’énergie libérée par l’explosif
fait les opérations suivantes :
La fragmentation rocheuse
Le déplacement rocheux
Les vibrations sismiques
Le souffle d’air (par l’écho d’un bang)
Détonation et déflagration
La détonation est la propagation de l’onde de choc à travers une charge explosive, tandis que la
déflagration est le processus de brulure avec une vitesse des substances explosives. La vitesse de
déflagration est de loin inférieure à celle de détonation. La Vitesse de détonation, en abrégée
VOD (velocity of detonation) va jusqu’à 9,000 m/s (neuf mille mètres par seconde) (Tatiya,
2005).
Les explosifs sont fabriqués à l’aide des Fuels, Oxydants, Sensibilisants, énergisants, et autres
substances en pourcentage variables. Le tableau suivant donne quelques ingrédients communs :
Items Ingrédients
© Yannick Ilunga Yano
V1
Fragmentati Page|
Les explosifs primaires sont ceux qui réagissent aux stimulus tel que choc, impact, friction,
flame, etc. et passent de la déflagration à la détonation. Pour exemple, nous pouvons citer le
fulminate de mercure, styphnite de plomb, le Di-Azo-Nitrophénol (DDNP), le tétrakène, etc. Ils
sont utilisés dans la fabrication des détonateurs, des cordo-détonante, et des boosters. Les
mélanges de styphnite de plomb, d’oxide de plomb, et de poudre d’Aluminium, connu comme
mixture A.S.A, est aussi utilisé comme un explosif primaire.
Explosifs secondaires
Ce sont les explosifs qui détonnent sous l’influence d’explosifs primaires, et non par
déflagration. Ces explosifs ont un grand taux de détonation et sont initiés par les
explosives primaires. Exemples : le Penta Erythritol Tetra Nitrate (PETN), RDX, Tetryl, etc.
Ces explosives sont utilisés dans la fabrication des détonateurs et forme la charge de base.
V1
Fragmentati Page|
Explosifs
Explosifs faibles ou
Primaire/Initiateurs Secondaires Explosifs puissants Pyrotechniques
déflagrants
Commercial (Mines
Militaire (Défense)
& Civils)
Explosifs pour
Slurries Pour les mines de gazExplosifs sismiques
minage adouci
Emulsion Gelatines
Gainés
Explosifs Pyrotechniques
Ils sont utilisés dans les relais ou éléments de retard, aussi dans les dispositifs explosifs
électriques (D.E.E) connus comme fusibles.
Explosifs faibles
Les explosifs d’en-temps font partie de cette catégorie, ils sont commercialement connus comme
poudre à canons ou poudre noire.
© Yannick Ilunga Yano
V1
Fragmentati Page|
Explosifs commerciaux
Ce sont les substances explosives qui ne peuvent être initiées facilement par des stimulus comme
l’impact, la friction, ou la flamme ; mais avec l’application d’une pression de choc ou une onde
de détonation. Exemples : Le Tri-Nitro-Toluène (TNT), la Nitroglycérine (NG) and les
explosives en bouillies. Nous avons également la dynamite, la gélatine, la semi-gélatine, les
agents de minage humide (les émusions, l’ANFO alourdi), les agents de minage à sec (l’ANFO),
les explosifs types spéciaux (explosifs permis, explosifs sismiques, explosifs pour contrôle du
mur).
Explosifs militaires
Ces explosifs ont la particularité d’avoir une forte brisance étant donné que dans le génie
militaire et l’art de la guerre, l’explosif est utilisé pour la destruction des ouvrages en béton
armé, en fer, en acier, etc. La brisance est la capacité qu’a un explosif de démolir et fragmenter
le fer, le béton, ainsi que d’autres structures dures.
Les explosifs militaires sont connus sous le nom de TNT, PETN, RDX, TETRYL, etc. Ils sont
une grande vitesse de l’onde de détonation de l’ordre de 7000 m/s à 9000 m/s comparés aux
explosifs commerciaux qui ont 5000 m/s en moyenne. La pression de détonation est élevée suite
à la haute vitesse de l’onde de détonation, elle est de l’ordre de 17 millions de psi. Les
composants sont soit fondus ou en poudre ou assemblés dans une capsule ou suspendus.
V1
Fragmentati Page|
La quantité de Nitroglycérine, d’Ammonium nitrate, etc. ont une influence directe sur les
propriétés des explosifs tel que la résistance à l’eau, la puissance, la vitesse de l’onde de
détonation, etc.
La puissance
C’est la quantité d’énergie libérée par unité de poids (connu sous la puissance pondérale), ou par
unité de volume (puissance volume). Pour effectuer des comparaisons, les puissances des
explosifs sont relativisées à la puissance de l’ANFO qui est étalonnée à 100 %. Nous avons ainsi
une puissance pondérale relative RWS (Relative Weight Strengh), et une puissance volumique
relative (Relative Bulk Strengh).
Une grande puissance est requise pour démolir une roche dure, mais l’utilisation d’une grande
puissance dans de la roche tendre, fragile, et fracturée est une perte de l’énergie excessive libérée
par ces explosifs.
La vitesse de l’onde de détonation VOD est la mesure de l’effet de démolition d’un explosif, c’est
un important paramètre du minage des roches dures. Elle varie en fonction du diamètre et de la
densité de l’explosif. Les tests D’Autriche, de Hess, ou électronique peuvent mesurées la VOD.
V1
Fragmentati Page|
Le volume de gaz influe sur le mouvement de la roche, plus on a du gaz, élevée sera le
mouvement des roches après le minage. Si le mouvement doit être moindre, les ingrédients
doivent être ajustés afin d’obtenir un faible volume de gaz, mais une grande quantité de chaleur.
Le test de Mortier Balistique et le bloc Trauzl généralement permettent les mesures de volume
de gaz.
Avec :
La température d’explosion : ce paramètre est calculé basée sur les données thermodynamiques
des ingrédients. Dans les mines de charbon, un balancement de la température d’explosion et de
volume de gaz jour un rôle important. Si la température excède 1000 °C elle peut faire de
l’atmosphère de méthane incendiaire c’est-à-dire le mélange de méthane et de l’air peut saisir le
feu et exploser.
V1
Fragmentati Page|
Le type d’explosif
Le diamètre et le confinement
La température
Le primaire
En général, grande est la vitesse de l’onde de détonation, meilleur sera les effets de démolition.
La vitesse de l’onde de détonation varie de 1500 à 6700 m/s.
En général, grand est le diamètre, haute est la vitesse de l’onde de détonation jusqu’à ce l’état de
vélocité stable soit atteint.
Pour chaque explosif, il y a un diamètre minimum critique à partir duquel la détonation est
initiée est évoluera sur toute la colonne. En dessus de ce diamètre, la détonation est instable, est
peut ne pas être engendré.
V1
Fragmentati Page|
Figure 3. Variation de la vitesse de l'onde de détonation de quelques explosifs en fonction du diamètre de trou.
Densité
Les densités des explosifs varient de 0.5 à 1.7. Un explosif dense libère plus d’énergie par unité
de volume, donc est pratique pour des roches dures et denses. Pour tout explosif, il y a un
diamètre
V1
Fragmentati Page|
critique , au-dessus duquel il ne peut détoner stablement, par exemple, pour le TNT -1.78 gm/cc ;
pour l’ANFO, au-dessus de 1 gm/cc.
Résistance à l’eau
Une voie pratique pour juger de la capacité d’un explosif de resister à l’eau est de voir sa
capacité d’être exposer à l’eau sans perdre sa sensibilité et son efficacité. L’anfo à une faible
resistance à l’eau. Les explosifs en bouillies ont une bonne resistance à l’eau, la NG est
meilleure.
Un explosif devrait générer un minimum de gaz toxiques après le minage. Ces gaz sont le
monoxyde de carbone, l’oxyde d’azote, etc. Il varie de 0.023 m 3/kg à 0.094 m3/kg (volume de
fumée/unité de poids). Dans certains explosifs à base de Nitroglycérine, les fumées émises
entrent dans la circulation sanguine provocant des maux de tête.
V1
Fragmentati Page|
La balance d’oxygène
Comme mentionné bien avant, tout explosif contient un oxydant et un combustible (fuel). Une
bonne balance de ces ingrédients est essentielle pour minimiser la production des gaz toxiques.
Par exemple, un excès d’oxygène produit de l’oxyde d’azote, de peroxyde d’azote, et un manque
d’oxygène produit du monoxyde de carbone. Aussi un tel déséquilibre affecte la génération de
l’énergie.
Complétion de la réaction
Achever une réaction complete à la vitesse requise durant le minage est le prochain éttape
important, par exemple si un atome de carbone n’est pas oxydé jusqu’au dioxide de carbone mais
au monoxyde de carbone, la production d’énergie baisse de 75%.
La pression de détonation
Basée sur la vitesse de l’onde de détonation et la densité de l’explosif, une pression de l’onde de
choc, qui est construite en avant de la zone de réaction, est connue comme pression de
détonation. Haute est la pression de détonation, grande sera la capacité de brisance. Elle varie de
5 à 150 kB.
C’est un important paramètre qui mesure la fracturation et les propiétes de déplacement d’un
explosif. Elle varie de 10 à 60 kB (1000 à 6000 kpa).
Diamètre critique
La sensibilité d’un explosif est une propriété importante qui mesure sa capacité de propager une
onde de détonation. L’onde de détonation tend à tomber quand le diamètre de l’explosif diminue.
Le diamètre minimum d’une charge, en dessous duquel une detonation ne se produit, resultant un
raté, est appelé diamètre critique. À faible diamètre meme si l’explosif est sensible, la réaction
peut être incomplète.
V1
Fragmentati Page|
Sensibilité
Elle mesure la propriété de propagation d’un explosif de construire un pont entre deux charges
consécutives ou colonne. Par exemple, si une cartouche est coupée en deux et que les deux parts
sont séparées, en initiant l’une des deux tranches, à quelle distance l’autre part détonera donne la
sensibilité de cet explosif.
L’Anfo a une faible qualité de stockage en étant hygroscopique. L’anfo manipulé sans gangs
irrite. Aussi certains explosifs se valorisent sous des températures extremes, formant des
cartouches dures et déformées.
Un des importants prérequis d’un explosif est qu’il doit être stockés, transporté est utilisé sous
des conditions normales sans risques aux personnes manipulant et transportant ou faisant le
minage.
Le coût de l’explosif
En sélectionnant un explosif, son coût est très important. Le tableau suivant relativise les
explosifs à l’Anfo qui est l’explosif de base.
V1
Fragmentati Page|
Tout explosif requiert un stimulus comme un choc, une friction, ou une flamme pour détoner, ou
une réaction. Les dispositifs utilisés pour faire ces opérations sont connues sous l’appellation
dispositifs d’initiation.
V1
Fragmentation P a g e | 25
Systèmes ou
dispositifs d'initiation
Détonateurs Fusible
Fusible de
Instantanés A retard types spéciaux
securité
Cordeau
Plein Electrique Non Electrique Electronique Retard Sans Retard Insensible
détonant
Relais détonante
Normal
(Connecteurs MS)
Non-incendiaire
(pour les mines de charbon) Primadet/Anodet
Nonel
Hercudet
Système détonateur.
Détonateurs
Dans l’objectif d’initier un explosif puissant et des agents de minage, un choc puissant ou une
détonation est requis. Une capsule d’explosive sensible appelé détonateur peut accomplir cela.
Dans le détonateur a sa soubassement une charge de base de PETN (explosif secondaire). Pour
initier cette charge, une colonne d’explosif primaire, un mélange de styphnite de plomb, d’oxyde
de plomb, et de poudre d’aluminium, appelé mélange A.S.A est placé sur son dessus. Les
charges sont compactées sous pression adéquate pour donner la puissance désirée.
Basée sur la quantité de la charge de base et de la charge A.S.A, les détonateurs sont désignés
détonateur n°1 à n°8, ou plus dans l’ordre croissant de quantité de ces charges. Donc, une
capsule n°8 produit plus de pression que la capsule n°6.
La capsule n°6 contient 0.35 g de A.S.A et 0.25 g de PETN ou tétryl. N°8 porte une charge
grande, 25 % plus que la n°6, et utilisé pour miner les roches dures.
La méthode d’initiation de ces charges peut être un fusible de sécurité, comme dans le cas de
détonateur plein, ou par un fusible de tête dans le cas d’un détonateur électrique.
V1
Fragmentati Page|
Détonateur Instantanés
Détonateur plein
V1
Fragmentati Page|
Connecteur IC
Figure 8. Connecteur IC
V1
Fragmentati Page|
Système Anodet
Système Nonel
V1
Fragmentati Page|
Détonateur électronique
Avec :
V1
Fragmentati Page|
Le système Hercudet
V1
Fragmentati Page|
Les avantages du minage à court retards en millisecondes comparés à ceux à longs retards en
demi- secondes ou instantanés sont (Tatiya, 2005):
V1
Fragmentati Page|
Fusible de sureté
En 1883, William Blackford introduisit le fusible de sûreté pour initier la poudre noir et la
poudre à canon. Les fusibles de sûreté consitent en un corps de graines fines de poudre noir ou
poudre à canons, couvert par une couche de textile contre résistante à l’eau pour la protection
contre l’humidité et les chocs. Son taux d’inflammation est de 0.6 m /min, disponible en rouleau
de 915 mètres.
Le fusible détonant est une corde ayant un explosif primaire comme le PETN, comme son
centre, et couvert de fibres textiles, fils de fer et plastic. Sa VOD est autour de 6500 m/s. Son
diamètre extérieur de 4 à 10 mm avec une charge centrale de 8 à 60 grains de PETN ou 10 à 15
g/m.
Les types spéciaux de cordeaux détonants sont disponibles avec des charges centrales variables
comme :
V1
Fragmentati Page|
V1
Fragmentati Page|
cordeau dans le sens la propagation de l’onde de détonation selon une connexion en L, joint
double, etc. (Figure 14) . Le choix est dicté par le circuit de minage ou le design.
V1
Fragmentati Page|
Ces cordes ont une apparence de cordeau détonant et lorsqu’elles sont mise à feu une flamme
traverse sur toutes leurs longueurs. Elles sont disponibles sous trois vitesses d’initiation :
Elles peuvent être utilisées en mines de surface, en mines souterraines métalliques et non-
gazeux, et tunnels mettant à feu des nombreux fusibles de sûreté selon les séquences désirées.
Les connecteurs IC sont requis pour l’utilisation de ces cordes.
Mise à part le chargement manuel, l’utilisation de chargeur d’ANFO pour charger les trous a été
décrite dans les lignes avant, ci-après quelques autres techniques de chargement d’explosifs :
Chargeur Type fut Russe avec mélangeur pour les granulats secs et gèles
Les propriétés importantes incluent : l’explosif sec de la trémie est alimenté à la chambre de
mélange ou il est mélangé avec de l’eau, et conduit au trou à charger. Le tuyau ou la conduite
chargeant est retiré graduellement. Un chargeur typique de ce type a les caractéristiques
suivantes :
V1
Fragmentati Page|
Ils sont disponibles pour le chargement des cartouches d’explosifs jusqu’à des diamètres
inférieurs à un pouce. Le produit est liquide à la fabrication et gèle après quelques heures.
L’utilisation du chargement pneumatique permet le passage des cartouches à travers le tuyau en
toute sécurité et rapidement.
Accessoires de minage
Exploseurs
V1
Fragmentati Page|
Testeur de circuit
Nous avons également des pinces pour sertir le fusible de sureté dans le détonateur plein, pointe
en bois ou matériau non ferreux pour percer la cartouche d’explosif pour préparer l’explosif
© Yannick Ilunga Yano
V1
Fragmentati Page|
primaire, un couteau pour couper le fusible de sûreté, un bourroir ou tige de bourrage, un racleur,
une lampe de flamme de sûreté (en mines de charbon), câble de tirs, un chronomètre (quand le
fusible de sûreté est utilisé) et des panneaux de sécurité.
Systèmes de
mise à feu
Fusible plusLigne
légerprincipale
Plomb
Exploseurs
pulvérisé
Allumette,
briquet
Corde d'allumage
Les explosifs sont des commodités qui ne peuvent être permises de manipuler que par des
personnes autorisées par le gouvernement, et ils requièrent des qualifications spéciales pour la
manipulation, l’utilisation, le transfert, et le stockage.
Une comptabilité correcte est mise en place à toutes ces étapes, de la réception du fabricant
jusqu’à l’utilisation pour éviter des pertes. Les explosifs sont sensibles au choc, à l’impact, aux
secousses, à la friction, au feu, à l’étincelle, etc. Toutes les précautions doivent être prises durant
le stockage, le transport, la manutention, et l’utilisation.
Pour la protection contre tous ses dangers, chaque pays dispose de ses propres lois et régulations.
V1
Fragmentati Page|
Magasins
Le magasin d’explosif est isolé de tout lieu. Il peut être construit entre des montagnes, sinon
l’érection des barrières de terres tel que des ridelles est obligatoire. La ligne électrique la plus
proche doit être situé au-delà de 91 mètres. Ces guidelines sont pratiques :
V1
Fragmentati Page|
V1
Fragmentati Page|
Chapitre 3. Le minage
1. Friable et fluide
2. Tendre
3. Fragile
4. Dure
5. Très dure
La première catégorie des roches ne nécessite pas un minage, ce sont les terres de couverture,
l’excavation peut se faire librement.
Pour déterminer le minage, toutes les opérations doivent être prises en compte (Dessureault,
2006) :
V1
Fragmentati Page|
ChargementTransportConcassage Concassage
Forage Minage Broyage
primaire secondaire
Paramètres
Forage de forage spécifié
Bonne
Chargement Fragmentation
Forme de deblais
& Transport Excavabilité
Bonne
Concassage Co mentation
ncassage &
Ali du eff
secondaire & Broyage
broyage
icaces
V1
Fragmentati Page|
Pour remplir toutes ses exigences, il y a des paramètres contrôlables et des incontrôlables :
Paramètres contrôlables :
o Diamètre des trous
o Profondeur des trous
o Profondeur de sur forage
o Inclinaison des trous
o Hauteur de la colonne d’explosif
o Hauteur de bourrage
o Matériel de bourrage
o Hauteur du banc
o Maille
o Ratio Ecartement/Espacement
o Dimension et configuration du minage
o Direction du minage
o Système d’initiation
o Séquence d’initiation
o Nombre de faces libres
o Matelas
o Type d’explosifs
o Énergie d’explosifs
o Géométrie de la charge
o Méthode de chargement
o Présence de l’eau (quelques fois incontrôlables)
o Etc.
Les variables incontrôlables :
o La géologie
o Forces et propriétés du matériel
o Discontinuités structurales
o Conditions climatiques
V1
Fragmentati Page|
1. La fragmentation
2. Le déplacement des déblais
3. Le profil des déblais
4. Les vibrations des terrains
5. Le souffle
6. Le déversement arrière et sur le coté
7. Les projections
8. Les ratés
9. Etc.
Comme illustré à la Figure 26, quand une charge cylindrique est mise à feu dans un trou de mine,
la détonation se déplace en haut de l’explosif du primaire, une puissance onde de choc se déplace
dans la roche. Les positions des ondes de détonation et onde de forces sont comme illustrées sur
cette figure aux différents moments.
Une section horizontale à travers ce trou de mine, Figure 27 , montre comment l’aire autour du
trou est divisée en fractures radiales aux différents moments (zone 1 à 5) par les ondes de choc
de compression. Ces ondes de choc sont réfléchies de la surface libre en ondes de choc de
traction (Figure 28). Comme la roche a une faible résistance à la traction qu’à la compression,
ces ondes de choc de traction fracture de plus en plus la roche ( Figure 29.).
Dans toute opération de minage, seul 3% de l’énergie de l’explosif est utilisé par les ondes de
compressions et les blocs seront générés si l’énergie n’est pas suffisante pour retourner après la
V1
Fragmentati Page|
face libre. Les ondes de compression élargissent les cracks radiaux mais les ondes de tension
causent la fragmentation de la roche.
L’expansion rapide des gaz dans le trou de mine cause la flexion et le cisaillement (Figure 28 et
29). La pression des gaz cause aussi les cracks radiaux dans la roche jusqu’à l’écartement et
ensuite son déplacement.
V1
Fragmentati Page|
V1
Fragmentati Page|
Principe
V1
Fragmentati Page|
groupe (Sable fin et limons), quand saturées d’eau peuvent coulées et sont appelés
sable mouvant. Les excavations sont très difficile dans cette classe
b. Tendre : sol comme le grès. Bien que les particules ont une cohésion, elles sont
facilement pénétrées par les outils and ne résistent pas grandement à la séparation
de la masse
c. Fragile (shale, limestone, sandstone, etc.) : c’est une roche juste dure mais
comparativement facile à broyer, et les prièces se séparent de la masse par des
nombreuses fracturations
d. Dure ( sandtone dure, graninte, magnétite, etc) : c’est une roche qui a une grande
résistance à la pénétration des outils et à la séparations des pièces de la masse.
e. Très dure (quarzite, diabase, et porphyrie) : c’est une roche qui la plus grande
resistance à la pénétration de l’outill et à la séparation des pièces de la masse.
De ce fait, il n’y a que trois catégories de roche qui sont concerné par le minage, les roches
fragiles, dure et très dure suite à la résistance aux autils de coupe et à la sépation des outils de la
masse. En pratique, des plages de charge spécifiques permettent d’ébranlés conséquemment ces
types de roches :
Type de Roches Charge spécifique
Tendre 0.15-0.25
Fragile 0.25-0.35
Dure 0.35-0.7
Très dure 0.7-1.2
2. Déterminer le diamètre des trous de mines : ici plusieurs théories sont d’application. Le
diamètre est fonction du type d’engin de forage disponible, de la hauteur de la banquette
d’exploitation en mine à ciel ouvert, de la largeur des galeries dans les tunnels et le
développement des mines souterraines, du taux de production, etc. Dans les mines à ciel
ouvert le diamètre D doit être supérieur à 15 fois la hauteur des banquettes d’exploitation.
V1
Fragmentati Page|
2
� 𝐷 ∗ (𝑃 − 𝐻𝑏) ∗ 𝑑𝑒𝑥
� 4
𝐶𝑠 =
𝐵∗𝑆∗𝐻
Avec
S= a B
P : la hauteur du trou = H+Sf ; Sf le surforage,
Hb : La hauteur de bourrage
dex: la densité de l’explosif
B : l’écartement
S : l’espacement
D : le diamètre des trous de
𝐷2
𝜋 ∗ (𝐻 + 𝑆𝑓 − 𝐻𝑏) ∗ 𝑑𝑒𝑥
√ 4
𝐵= 𝑎𝐻
Le surforage Sf est nécessaire pour supprimer les pieds de butte dans les roches dures à très
dures, il est inexistant dans les terrains tendres. Nous pouvons déterminer la valeur du surforage
à l’aide du tableau suivant :
Roche Surforage
Tendre Nul
Fragile 8D
Dure 10 D
Très dure 12 D
Plusieurs théories ont été mises en application pour l’exécution du minage de part d’autres
spécialistes, il s’agit de :
Les paramètres à déterminer sont telle que schématiser par la figure ci-après :
Avec :
© Yannick Ilunga Yano
V1
Fragmentati Page|
V1
Fragmentati Page|
La Générale des Carrières et des mines (GECAMINES, 1986) classifie les roches en quatre
catégories :
V1
Fragmentati Page|
1. Catégorie 2 : les terrains que les engins de chargement excavent sans difficultés, meme si
ces terrains n’ont pas été ébranlée. Dans cette catégorie, nous avons :
a. Les terres rouges
b. Les RGS friables
c. Les Schistes Dolomitiques Siliceuses SGS altérés
d. Les Roches Argilo Talqueuses altérées
2. Catégories 2D : Terrains relativement tendres mais qui ont une cohésion telle que leur
chargement dans des bonnes conditions nécessite qu’ils soient ébranlés par une faible
charge d’explosif. Nous avons :
a. Le Calcaire à Minerai Noir CMN
b. Les Roches Gréseuses Siliceuses noirs ou gris
c. Les Schistes Dolomitiques de Base SDB altérés
d. Les Roches Argilo Talqueuses RAT altérées compactes
3. Catégorie 3 : ces terrains demandent un tir d’abattage, c’est-à-dire une charge plus
conséquente, de l’ordre de 0.400 à 0.450 kg/m3. Dans cette catégorie, nous avons :
a. Les Roches Siliceuses Cellulaires altérées
b. Les Roches Argilo Talqueuses Dolomitiques
c. Les SDB, SDS, et RSF dolomitiques
d. Une variété de RGS dolomitiques
e. Une CMN homogène
4. Catégorie 3D : Ce sont les terrains plus durs,
a. RSC dolomitiques
b. RGS dolomitiques
Ces roches nécessitent une charge de 0.55 à 0.60 kg au mètre cube.
V1
Fragmentati Page|
Des essais géotechniques nous permettent actuellement de classifier la roche (AEL, 2004) :
Catégorie de Type de Roche Charge Facteur de Roche RCS (MPa)
minage spécifique
Technique
Dure Andesite 0.70-0.90 12-14 >250
Dolorite
Granite
Ironstone
Silcrète
Moyenne Dolomite 0.4-0.5 10-11 100-250
Hornfels
Quartzite
Serpentine
Schiste
Tendre Sandstone 0.25-0.35 8-9 50-100
Calcrete
Lime stone
Shale
Very -Soft Charbon 0.15-0.25 6 ≤50
Actuellement, pour des raisons des stabilités des talus, le minage au contour des mines est
contrôlé. Plusieurs méthodes sont mises en œuvre comme :
1. Le prédécoupage
V1
Fragmentati Page|
2. Le post découpage
3. Le minage adouci
20 D (Roche tendre)
Ecartement 1.25 Espacement
V1
Fragmentati Page|
V1
Fragmentati Page|
Minage souterrain
Easer : à côté du
V1
Fragmentati Page|
Dans le minage souterrain, le principe est de créer une surface libre. Pour cela, une technique de
forer des trous vides non-chargés appelés bouchon est mise en exécution.
Le choix du bouchon dépend des attentes de minage, mais dan la plupart des cas, le bouchon à
trou parallèle permet d’avoir un avancement maximum. Il est constitué d’un ou plusieurs gros
trou non chargés qui jouent le role de la face libre.
V1
Fragmentati Page|
Pour plusieurs gros trou, un diamètre fictif peut être déterminer comme suite :
𝑑 = ∅√𝑛
Avec :
V1
Fragmentati Page|
La selection des explosifs requiert une revue des types d’explosifs disponible, des dimensions, et
de types des trous de mines fréquemment forés, des théories de minages et des techniques
disponibles. L’expérience de l’ingénieur des mines et les performances passées jouent aussi un
role important.
Pour tout minage, l’énergie libérée, qui est mésurée de part la vitesse de l’onde de détonation est
d’une importance primordiale. La relation entre le diamètre et la vitesse de l’onde de détonation
varie en fonction du type d’explosif. Aussi, il y a une relation entre VOD et la densité de
l’explosif, donc un diamètre particulier des trous correspondant à une VOD désirée peut être
choisi, un explosif commercial de densité particulère peut être choisi. Mais durant la selection :
le site, les caractéristiques des fumées, le degrés de fragmentation, le type de profile, et tous ce
dont nous avons parlé avant, le coût de l’explosif sont les principales considérations.
Ici, le site siginifie utilisation de l’explosif pour les mines de surfaces, les mines souterraines, les
tunnels, etc. Dans les mines souterraines, les caractéristiques des fumées importent beaucoup
pendant qu’elles sont d’une importance minime en mines de surface. Dans les mines de charbon,
la protection contre les incendies et les explosions du gaz methane suite au minage sera critique.
La resistance de la roche, le degré de fragmentation, et la disponibilté des faces libres durant un
minage gouuverne grandement la force de l’explosif requis. Dans les mines souterraines de
charbon et métalliques, et dans les tunnels où des lourds minages sont entrepris, la reduction des
vibrations joue un role important.
V1
Fragmentati Page|
Une selection correcte d’explosif, son utilisation judicieuse, et la qualité du travail dans les
opérations de minage font le procès sécurisant, économique, et producive.
V1
Fragmentati Page|
Le forage
Généralités
Après avoir défini les paramètres de minage, des trous de mine doivent être forés dans le massif
rocheux. Ils s’agit de choisir le type d’engins de forage necessaires à l’exécution des trous de
mines.
Le forage diffère qu’il s’agisse des mines de surfaces, des mines souterraines, ou des tunnels
(Salonen, nd). Dans les mines souterraines et les tunnels, le diamètre de forage est généralement
faible, tandis que dans les mines à ciel ouvert, la gamme des diamètres s’élargit.
1. Le forage destructif
2. Le forage carottant
V1
Fragmentati Page|
Pour le forage percutant, nous avons le type marteau fond trou, et le type marteau hors trou.
V1
Fragmentati Page|
Dans les mines souterraines, deux types d’engins permettent de forer les trous horizontaux et les
verticaux, ils s’agissent respectivement des Jumbos et des Simbas.
V1
Fragmentati Page|
Vibrations
𝑅 B
𝑉 = 𝐾[ 0.5
]
�
Avec :
V1
Fragmentati Page|
Bruit
𝑅 –1.2
𝑃 = 𝐾[ ]
𝑄0.33
Avec :
P = Pression Kpa
o 0.3 KPa, les vitres se fiisurent
o 0.7 : 1 % des vitres se cassent
o 7 : Presque tous les vitrent se cassent, Le platre se fissure
o 30 : risks de dommages aux oreilles
K : État de confinement
o Non confiné : 185
o Totalement confiné : 3.3
Q : Charge instantané maxiale Kg
R : distance de la charge m
V1
Fragmentati Page|
V peu profond
V1
Fragmentati Page|
V profond
45° ou Echelon V
V1
Fragmentati Page|
V1
Fragmentati Page|
Retards
Minages secondaires
Des gros blocs peuvent être trouvés après un minage dit minage primaire. Plusieurs méthodes et
techniques sont disposibles pour traiter ces gros blocs (Tatiya, 2005) :
Le marteau piqueur
La cassure électrique
L’utilisation du courant haute fréquence
L’explosif, etc.
V1
Fragmentati Page|
Applications
1. Déterminer les paramètres de forage qui donnent un rendement maximum pour un terrain
2D selon la nomenclature de la Générale des carrières et des mines. Prendre comme
charge spécifique 0.260 kg par mètre cube.
Dans ces mines, la hauteur des banquettes est de 10 mètres. Selon la Générale des Carrières et
des Mines, les paramètres de forage sont comme suite (GECAMINES, 1986) :
Type de terrain Abbréviation Charge spécifique Surforage
Tendre 2 0.15-0.25 0
Moyenne 2D 0.25-0.35 V/V
Dure 3 0.35-0.45 V/3
Très dure 3D 0.45-0.60 V/2.5
Donc dans ce cas, la profondeur des trous est de 10+1 = 11 mètres. L’Ecartement est compris
entre H/(2 à 4.5) = 10 (2 à 4.5)=5 à 2.22 m. Comme la roche est tendre, nous maintenons B = 5
m. Le diamètre de minage doit être inférieur à 15*10 soit 150 mm.
Le bourrage de 20 à 30 D soit 20*150 à 30 * 150 =3000mm à 4500 mm. Comme c’est dans une
mine isolée, nous admettons Bourrage = 2 m
Nous avons :
B=5m
S = 1.15 *5 = 5.75 m
Sf= 1 m, donc P = 11 m
2. Supposons un terrain de dureté 3, la charge spécifique est égale 0.430. Quel est le schéma
de forage à adopter
a. H = 10 m
b. D=150 mm
c. Hb=3
m
© Yannick Ilunga Yano
V1
Fragmentati Page|
d. Sf = 10/3 =3.3 m
e. P =13.3 m
L∗ðMc 2
f. 𝐵 = √axH∗Kt == √(10–3 )∗820∗П∗0.150
4∗1.15∗10∗0.43 = 4.52 𝑚
g. S=1.15*4.52 =5.2 m
V1
Fragmentati Page|
Bibliography
AEL. (2004). Surface Blasting Handbook Version 1.1 | 2004. AEL Mining
GECAMINES. (1986). Fragmentation dans les mines à ciel ouvert du Groupe Ouest.
Nobel, D. (2010). Blasting and Explosives Quick Reference Guide 2010. Dyno
Salonen, J. (nd). Drilling methods and commonly used machinery. Sandvik Mining and
Construction Oy.
V1
Fragmentati Page|
Table of Contents
Introduction.....................................................................................................................................1
Chapitre 1. Généralités....................................................................................................................2
Définitions...................................................................................................................................2
Fragmentation mécanique.......................................................................................................3
Fragmentation à l’explosif.......................................................................................................3
Mines souterraines.......................................................................................................................4
Force de la roche.....................................................................................................................9
Cassabilité de la roche...........................................................................................................11
V1
Fragmentati Page|
Détonation et déflagration.........................................................................................................13
Explosifs secondaires............................................................................................................14
Explosifs Pyrotechniques......................................................................................................15
Explosifs faibles....................................................................................................................15
Explosifs commerciaux.........................................................................................................16
Explosifs militaires................................................................................................................16
La puissance..........................................................................................................................17
Densité...................................................................................................................................20
Résistance à l’eau..................................................................................................................21
La balance d’oxygène............................................................................................................22
Complétion de la réaction......................................................................................................22
V1
Fragmentati Page|
La pression de détonation......................................................................................................22
Diamètre critique...................................................................................................................22
Sensibilité..............................................................................................................................23
Le coût de l’explosif..............................................................................................................23
Système détonateur................................................................................................................26
Détonateur Instantanés..........................................................................................................27
Connecteur IC........................................................................................................................28
Système Anodet.....................................................................................................................29
Système Nonel.......................................................................................................................29
Détonateur électronique.........................................................................................................30
Le système Hercudet.............................................................................................................31
V1
Fragmentati Page|
Fusible de sureté....................................................................................................................33
Chargeur Type fut Russe avec mélangeur pour les granulats secs et gèles...........................35
Accessoires de minage..............................................................................................................36
Exploseurs.............................................................................................................................36
Testeur de circuit...................................................................................................................37
Magasins................................................................................................................................39
Chapitre 3. Le minage...................................................................................................................41
Principe..................................................................................................................................47
V1
Fragmentati Page|
Minage souterrain......................................................................................................................57
Le forage........................................................................................................................................62
Généralités.................................................................................................................................62
Vibrations..................................................................................................................................65
Bruit...........................................................................................................................................66
V peu profond........................................................................................................................67
V profond...............................................................................................................................68
V1
Fragmentati Page|
Retards.......................................................................................................................................70
Minages secondaires..................................................................................................................70
Applications...................................................................................................................................71
Bibliography..................................................................................................................................73
V1
