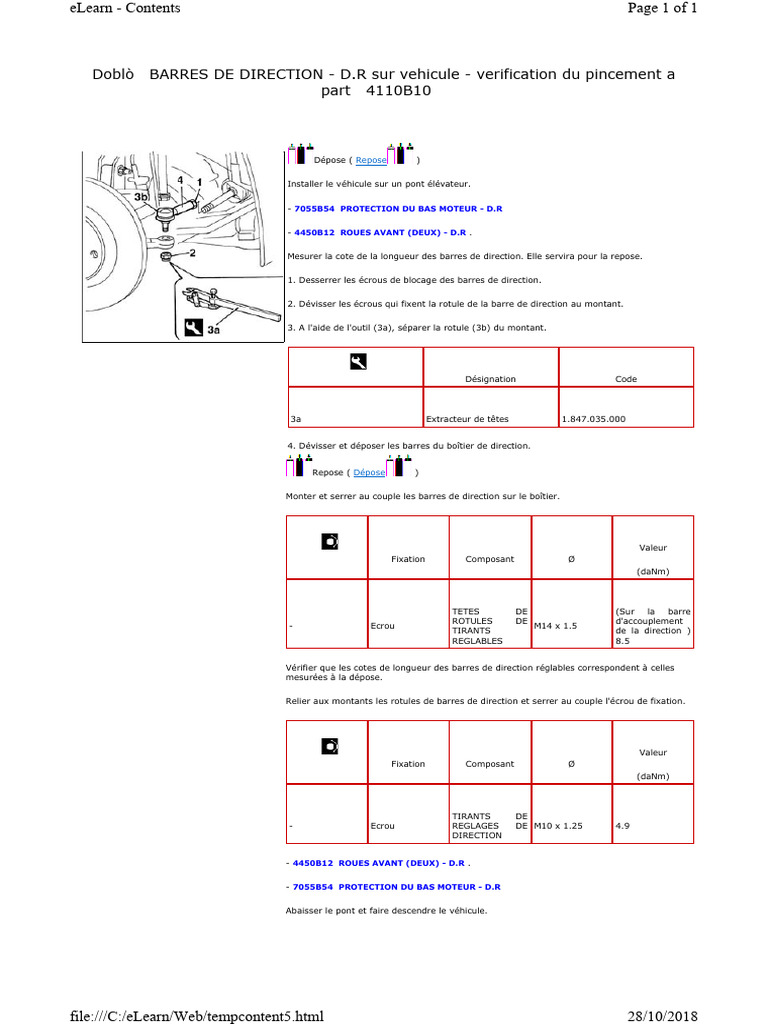

Doblò BARRES DE DIRECTION - D.R sur vehicule - verification du pincement a

part 4110B10

Dépose ( Repose )

Installer le véhicule sur un pont élévateur.

- 7055B54 PROTECTION DU BAS MOTEUR - D.R

- 4450B12 ROUES AVANT (DEUX) - D.R .

Mesurer la cote de la longueur des barres de direction. Elle servira pour la repose.

1. Desserrer les écrous de blocage des barres de direction.

2. Dévisser les écrous qui fixent la rotule de la barre de direction au montant.

3. A l'aide de l'outil (3a), séparer la rotule (3b) du montant.

Désignation Code

3a Extracteur de têtes 1.847.035.000

4. Dévisser et déposer les barres du boîtier de direction.

Repose ( Dépose )

Monter et serrer au couple les barres de direction sur le boîtier.

Valeur
Fixation Composant Ø
(daNm)

TETES DE (Sur la barre

ROTULES DE d'accouplement
- Ecrou M14 x 1.5
TIRANTS de la direction )
REGLABLES 8.5

Vérifier que les cotes de longueur des barres de direction réglables correspondent à celles
mesurées à la dépose.

Relier aux montants les rotules de barres de direction et serrer au couple l'écrou de fixation.

Valeur
Fixation Composant Ø
(daNm)

TIRANTS DE
- Ecrou REGLAGES DE M10 x 1.25 4.9
DIRECTION

- 4450B12 ROUES AVANT (DEUX) - D.R .

- 7055B54 PROTECTION DU BAS MOTEUR - D.R

Abaisser le pont et faire descendre le véhicule.
