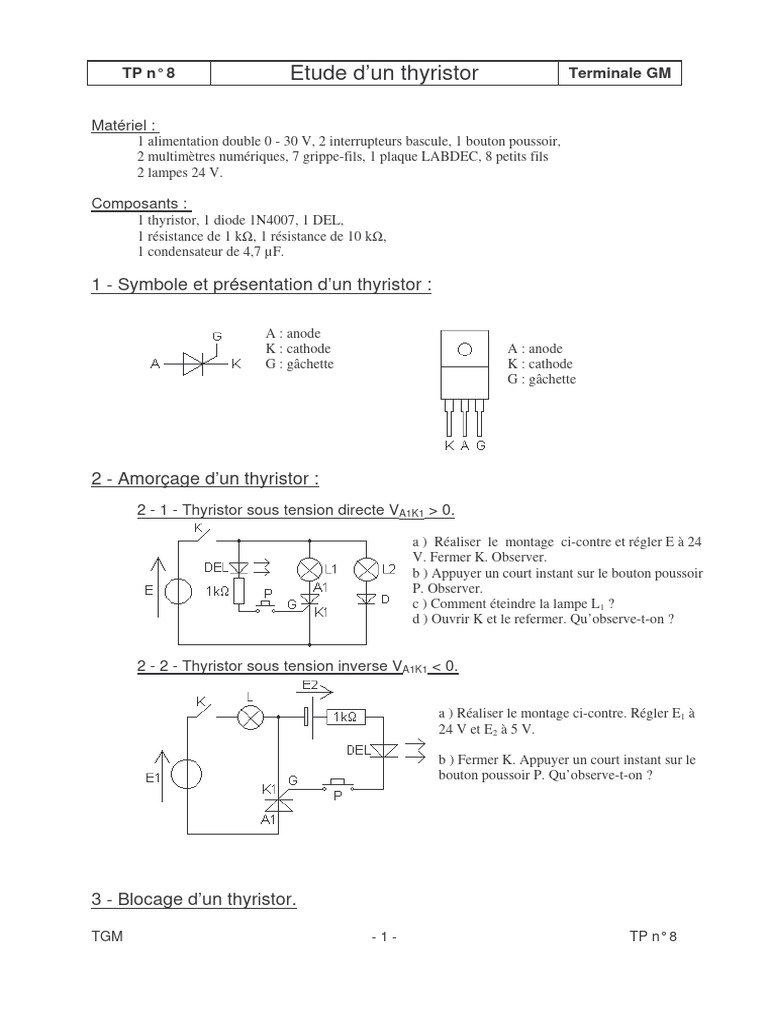

TP n° 8 Etude d’un thyristor Terminale GM

Matériel :
1 alimentation double 0 - 30 V, 2 interrupteurs bascule, 1 bouton poussoir,
2 multimètres numériques, 7 grippe-fils, 1 plaque LABDEC, 8 petits fils
2 lampes 24 V.

Composants :
1 thyristor, 1 diode 1N4007, 1 DEL,
1 résistance de 1 kΩ, 1 résistance de 10 kΩ,
1 condensateur de 4,7 µF.

1 - Symbole et présentation d’un thyristor :

A : anode
K : cathode A : anode
G : gâchette K : cathode
G : gâchette

2 - Amorçage d’un thyristor :

2 - 1 - Thyristor sous tension directe VA1K1 > 0.

a ) Réaliser le montage ci-contre et régler E à 24

V. Fermer K. Observer.
b ) Appuyer un court instant sur le bouton poussoir
P. Observer.
c ) Comment éteindre la lampe L1 ?
d ) Ouvrir K et le refermer. Qu’observe-t-on ?

2 - 2 - Thyristor sous tension inverse VA1K1 < 0.

a ) Réaliser le montage ci-contre. Régler E1 à

24 V et E2 à 5 V.

b ) Fermer K. Appuyer un court instant sur le

bouton poussoir P. Qu’observe-t-on ?

3 - Blocage d’un thyristor.

TGM -1- TP n° 8
 3 - 1 - Par extinction naturelle.

Réaliser le montage ci-contre.

Régler E1 à 24 V.
Amorcer le thyristor.
Fermer l’interrupteur K1. Qu’observez-vous ?

3 - 2 - Par extinction forcée.

Réaliser le montage ci-contre.

R = 10 kΩ
C = 4,7 µF
Regler E1 = 24 V
Amorcer le thyristor, mesurer I.
Fermer K1 et mesurer I. Conclusion ?

TGM -2- TP n° 8
