Dédicaces: Thème

THÈME : SUIVI DE CHANTIER ET CONCEPTIONS ARCHITECTURALES.

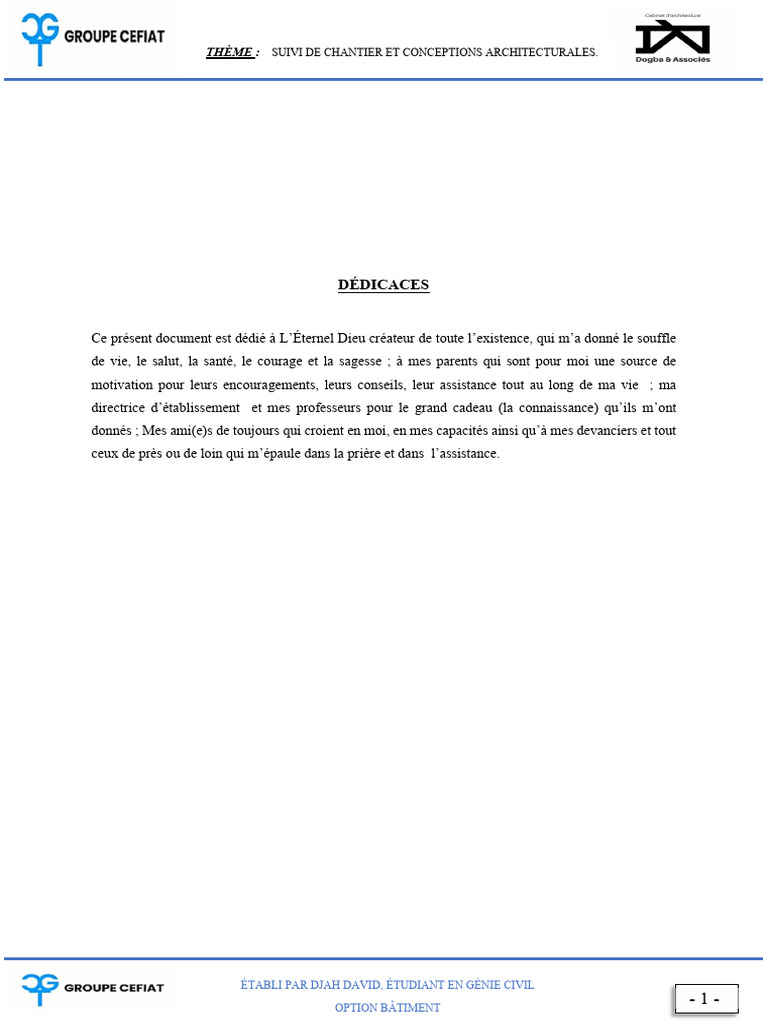

DÉDICACES
Ce présent document est dédié à L’Éternel Dieu créateur de toute l’existence, qui m’a donné le souffle
de vie, le salut, la santé, le courage et la sagesse ; à mes parents qui sont pour moi une source de
motivation pour leurs encouragements, leurs conseils, leur assistance tout au long de ma vie ; ma
directrice d’établissement et mes professeurs pour le grand cadeau (la connaissance) qu’ils m’ont
donnés ; Mes ami(e)s de toujours qui croient en moi, en mes capacités ainsi qu’à mes devanciers et tout
ceux de près ou de loin qui m’épaule dans la prière et dans l’assistance.
ÉTABLI PAR DJAH DAVID, ÉTUDIANT EN GÉNIE CIVIL
OPTION BÂTIMENT
-1-
REMERCIEMENTS
Nous estimons qu’il serait logique de commencer par remercier tous les gens qui nous ont aidés et
conseillés durant la période de stage
 LE CABINET DOGBA ET ASSOCIES.

Nous remercions cette société de nous avoir accueilli et avoir mis les moyens en place pour une
meilleure insertion dans la vie professionnelle. En effet, elle nous a parmi d’avoir une bonne expérience
professionnelle ; des informations enrichissantes et des conseils n’ont jamais manqué pendant notre
stage. Ainsi, Nous tenons à remercier :
Monsieur DOGBA Alloum, Directeur, Architecte

Monsieur GNAPI Blé Jean Delphin, Chef Projet
Mon maitre de Stage, Monsieur DJIKE Fabien, Technicien Supérieur
Monsieur TOURE Ibrahim, Architecte intérieur
Avant-Propos
J’ai passé mon stage de fin d’étude en tant que technicien supérieur et collaborateur architecte dans le
cabinet d’architecture DOGBA et ASSOCIÉS. Les projets sur lesquels nous avons travaillés son très
précieux dans le cas où ils nous ont permis d’enrichir et de bonifier nos compétences professionnelles.
Tout au long du stage, j’ai acquis des compétences et connaissances pour mieux comprendre et
appréhender la filière génie civil et son domaine professionnel ainsi que les différents fonctionnements
d’un projet de construction.
Compte tenu de cette expérience marquante, il a fallu sélectionner les informations apparaissant dans
ce rapport de stage, tout en gardant des documents clés qui peuvent nous resservir. Ce rapport est donc
pour nous une trace de cette expérience de suivi de chantier et de toutes les autres taches de conception
auxquelles nous avons pu participées, mais aussi, une source d’information pour les années à venir.
Dans un premier temps, nous présenterons les intervenants dans un projet de construction en faisant
un rapport avec le technicien supérieur, pour ainsi établir le contexte de notre stage. Ensuite, nous
présenterons la structure d’accueil qui nous a permis de passer notre stage en son sein sur le thème de :
« Suivi de Chantier et Conceptions Architecturales ». Nous entamerons de plus, une présentation des
projets suivi et de conceptions sur lesquels nous avons travaillés. Pour finir, nous reviendrons sur les
apports pédagogiques du stage, en faisant le lien avec l’enseignement qui nous a été dispensé dans notre
établissement de formation.
OPTION BÂTIMENT
-2-
LISTE DES SIGLES ET ABRÉVIATIONS
BA : Béton Armé
BIM : Building Information Modeling
DCE : Dossier de Consultation des Entreprises
EU : Eaux usées
EV : Eaux-vannes
EP : Eaux pluviales
E.I. F : Enduit d’Imprégnation à Froid
E.A.C : Enduit d’Application à Chaud
PVC : polychlorure de vinyle
CNOA : Conseil National de L’Ordre des Architectes
BET : Bureau d’Étude Technique
SCI : Société Civile Immobilière
EPI : Équipement de Protection Individuelle
OPTION BÂTIMENT
-3-
INTRODUCTION
Afin de mener à bien un projet de construction, des intervenants divers collaborent tout au long de ce
processus pour mieux, organiser et réussir ce projet. Le Technicien Supérieur qui collabore avec la
plupart de ces intervenants (l’architecte, le bureau d’étude technique, le bureau de contrôle technique,
l’entreprise de construction etc…) doit avoir une expérience basée sur la théorie et la pratique pour
mieux gérer et exécuter les tâches qui lui sont confiées.
Dans le cadre du programme de validation du diplôme de technicien supérieur, obtenu aux examens de
BTS par les étudiants de deuxième année, j’ai réalisé un stage de fin de formation de (12) semaines au
sein du cabinet d’architecture DOGBA et ASSOCIÉS. Durant ce stage, les tâches qui m’ont été confiées
par l’entreprise fut d'effectuer le suivi d’un de ses chantiers de construction ainsi que de réaliser deux
projets de conceptions architecturales de villas duplexes.
Notre travail se déroulera donc au tour du suivi de chantier et de conceptions architecturales de quatre
villas duplexes. Tout au long de ce travail, nous présenterons de façons distinctes les différents contours
de ces projets qui font l’objet de notre rapport.
CHAP I : PRÉSENTATION DE LA STRUCTURE D’ACCUEIL
I. STRUCTURE ET ORGANISATION INTERNE (Organigramme, Activités, Organisation

du travail)
 Adresses
Le cabinet DOGBA et ASSOCIÉS est un cabinet d’architecture a reconnu par le CNOA. Il est situé en
Côte d’Ivoire, précisément à Abidjan– Cocody riviera M’badon, son adresse postale est le 17 BP 230
Abidjan 17 (M’Badon).
 Organigramme
DIRECTEUR (GERANT)
DOGBA ALLOUM
BENJAMIN
(architecte)
SECRÉTARIAT
POOL POOL
COMPTABILITÉ PRODUCTION CHANTIER
OPTION BÂTIMENT
-4-
 Activités
Le cabinet DOGBA ET ASSOCIÉS a pour principale activé la maitrise d’œuvre. Il intervient sur la
construction, la réhabilitation, l'adaptation des paysages, des édifices publics ou privés, à usage
d'habitation, professionnel, industriel, commercial, etc. Son concours est obligatoire pour l'établissement
du projet architectural faisant l'objet d'une demande de permis de construire. Le cabinet répond aux
attentes de chaque usager en veillant au respect de l'intérêt collectif.
Il peut être chargé par le client, appelé maître d’ouvrage, de concevoir le projet architectural. Ce projet
définit par des plans et documents écrits l’implantation des bâtiments, leur composition, leur
organisation et l’expression de leur volume ainsi que le choix des matériaux et des couleurs.
Outre l’établissement du projet architectural, le Cabinet est compétent pour intervenir à tous les niveaux
d’un projet, de la conception à la réalisation des travaux ; choix du terrain, conception, expertise,
évaluation économique, montage financier, démarches administratives, appel d’offre, suivi du chantier,
réception des travaux, etc.
 Organisation du travail
 A la commande d’un projet (Concevoir et coordonner)
À la demande d'un maître d'ouvrage (particulier, société de promotion immobilière, collectivité

territoriale...), l'architecte assure la conception et coordonne la réalisation de maisons, d'immeubles, de
bâtiments publics. Après une étude de faisabilité (étude du terrain, dimensionnement de la structure,
devis), il dessine sur ordinateur les plans du bâtiment à construire, qu'il pourra modifier en fonction des
souhaits du maître d'ouvrage ou pour régler des problèmes techniques.
 Sélectionner des entreprises
Après validation de l'avant-projet, l'architecte contacte des entreprises prestataires spécialisées en

électricité, maçonnerie, plomberie, etc. Il réalise un dossier technique et planifie le chantier (coût, délais,
mode constructif, etc.), dépose les demandes de permis de construire et d'autorisations d'urbanisme.
 Suivre le chantier
L'architecte assure ensuite la conduite générale des travaux. Maître d'œuvre, il suit chaque étape
de la construction en veillant au respect du dossier d'exécution et de la qualité. Il informe
régulièrement le client de l'avancement des travaux et l'assiste lors de la réception de l'ouvrage.
OPTION BÂTIMENT
-5-
 Niveau de qualification du personnel
Catégorie Nom et Prénoms Diplôme / fonction Année d’expérience
DIRECTION DOGBA ALLOUM Architecte DEIAU 40 ans

BENJAMIN Directeur
TOURE IBRAHIM Architecte d’Intérieur 4 ans

INSAAC Collaborateur
architecte
MOYENS FABIEN DJIKE BTS Bâtiment CEFIAT 6 ans
HUMAINS Collaborateur architecte
GNAPI BLÉ JEAN DELPHIN BTS et Formation QHSE 07 ans

Responsable chantier
CONSULTANTS
II. PRÉSENTATION DES LOGICIELS UTILISES POUR LA CONCEPTION DE SES

PROJET DE CONSTRUCTION
Pour la réalisation de ses différents projets de construction, l’entreprise utilise plusieurs outils de
conceptions architecturales et de rendus animés, et photos réalistes 3D, ces logiciels sont entre autres :
Auto Cad, Revit et Lumion.
1- PRÉSENTATIONS DU LOGICIEL AUTO CAD

Auto Cad est un logiciel de conception architecturale et structurelle 2D et 3D utilisé dans la plupart des
projets de construction pour sa précision dans le calcul des dimensions de pièces et d’ouvrage, Ce
logiciel n’est généralement pas utilisé pour la conception même des projets du cabinet, mais, il est
toutefois utilisé pour l’établissement des Caractéristiques d’un site à construire (Extraits
Topographiques, coordonnées géométriques et polaires d’un terrain etc…).
2- PRÉSENTATION DU LOGICIEL REVIT
Le logiciel est l’outil principal de conception de l’entreprise. Revit est un outil de conception et de dessin
leader du marché pour la modélisation des données du bâtiment (BIM).
Le logiciel Revit est adapté pour la conception architecturale, les études structures. Il sert à modéliser,
analyser, et simuler vos projets. Et bien sûr générer votre documentation. Ce logiciel sert à modéliser
un bâtiment tel qu’il est en réalité, donc en 3D, et aussi à effectuer des rendus photos 3D pour mieux
avoir l’aperçu de vos projets dans un environnement adéquat, vous obtenez ainsi plus tes de plans variés
en fonction de vos projets.
OPTION BÂTIMENT
-6-
3- PRÉSENTATION DU LOGICIEL LUMION

Le logiciel Lumion est un logiciel destiné à la visualisation architectural en Temps Réel et à la réalisation
de rendus 3D photo-réalistes des différents aménagements d’un projet, il permet de créer des
perspectives, des images de synthèses impressionnantes.
III- CONTEXTE DES TACHES EFFECTUÉES
Durant mon stage, j’effectuais les taches selon un emploi du temps défini par mon maitre de stage et le
cabinet. Il était défini que je devais passer pendant la semaine, trois (03) jours sur le chantier pour
représenter le cabinet dans le cadre de son suivi et deux (02) jours aux bureaux du cabinet afin
d’effectuer les comptes rendus du suivi et de me familiariser avec les outils de conceptions
architecturales de l’entreprise en travaillant sur les projets de conception qui m’étaient confiés.
CHAP II : PARTIE DE SUIVI
I- PRÉSENTATION DU PROJET
Situé en côte d’ivoire plus précisément à Abidjan dans la commune de Cocody riviera trois non loin du
rond-point routier Mel Eg Théodore en face des résidences chocolat. Le projet concerne un immeuble
R+1 à usage d’habitations avec 1 niveau sous-sol et une mezzanine pour rez-de-chaussée, construit pour
le compte des SCI williams.
Le projet a été stoppé depuis 2018 après réalisation de l’ossature formant un système semelles, poteaux,
poutres et plancher c’est-à-dire de toute la structure porteuse du bâtiment, il a repris en 2021 suite à mise
en accord des différents intervenants avec le maitre d’ouvrage.
Le bâtiment a été construit sur un terrain de 2 555 m². Il comporte dix (10) appartements répartis comme
suit. (Voir, annexe CHAP II-I)
 Six (06) Appartements au RDC avec mezzanines
Composés de : Quatre (04) appartements de type F6, Deux (02) appartements de type F5
 Quatre (04) Appartements de pleins pieds de type F5 à l’étage.
1- Description des ouvrages à réaliser

Les travaux concernés étaient la réalisation des différentes parties de gros œuvre restantes telles que le
montage de la maçonnerie, la réalisation des différents chainages et des escaliers, et la réalisation du
dallage du sous-sol ainsi que les lots de finitions et les lots techniques nécessaires à la livraison définitive
du projet.
Tous ces travaux devaient être précède d’une démolition de certains ouvrages déjà réalisés suites à
modification des plans architectes.
2- La mission générale confiée

La mission qui m’a été confiée de façon générale, était d’effectuer à la reprise du chantier, le suivi des
travaux de gros œuvre réalisés par l’entreprise exécutante du gros œuvre TGCC ainsi que ceux des autres
OPTION BÂTIMENT
-7-
intervenants du chantier pour le compte du cabinet d’architecture, en insistant sur le suivi d’un
appartement dit témoin, dont l’achèvement des travaux était jugé prioritaire.
II- PRÉSENTATION DE LA MISSION DE SUIVI PRIORITAIRE

Pour ce projet, un appartement de type F6 situé au rez-de-chaussée a été choisi comme appartement
témoin. Il est composé de quatre (04) chambre et deux (02) séjours donc six (06) pièces, d’où son
appellation appartement de type F6.
L’objectif était de terminer de façon prioritaire tous les travaux restants dans cet appartement afin
d’évaluer le cout de le présenter aux futurs clients dans un projet de promotion immobilière. Ma mission
dans cet appartement était de veiller à l’exécution totale du gros ouvre restant et de ses finitions comme
établis dans le plan de DCE de l’appartement. (Voir, annexe CHAP II-II :)
 Les plans DCE

Dans une phase de conception architecturale, les plans DCE sont des plans établis en dernier lieux par
l’architecte, dans lesquels celui-ci, renseigne sur tous les détails nécessaires à la réalisation de l’ouvrage
concerné ainsi que des matériaux et des différentes finitions souhaitées pour ce projet en vue de
l’exécution des travaux.
1- Description des ouvrages suivis

Les différents ouvrages que j’ai eu l’occasion de suivre concernaient le gros œuvre, ce sont : La
démolition d’ouvrages, le montage de maçonnerie, La réalisation des chainages verticaux ;
horizontaux et des escaliers.
a- Démolition d’ouvrages
La démolition des ouvrages s’est vue effectuée suite à une modification des plans architectes par le
cabinet d’architecture à la demande du maitre d’ouvrage. Les modifications apportées ne concernaient
pas la structure du bâtiment, mais, elles concernaient le cloisonnement et l’aménagement intérieur de
celui-ci. Il s’agissait de la maçonnerie d’agglomérés déjà montée et des chainages coulés. La démolition
s’est déroulée sur une (01) semaine et a nécessitée l’emploi de matériels tels que :
-des marteaux à manches
-des marteaux piqueurs
-des brouettes et des bacs à stockage de gravas ainsi que des véhicules d’évacuation des déchets.
Avant toute démolition je m’assurais que les ouvrages qui seront démolit ne figurent pas sur le plan à
jour et coté que j’avais en mains. (Voir, annexe CHAP II-II-1-a)
b- Le montage des maçonneries en agglomérés creux

Les agglomérés utilisés étaient d’épaisseurs 15 et 10 cm. Ils étaient livrés sur le chantier par la société
de fabrication EXPERT BÉTON. Les maçonneries en agglos creux de 15 cm d’épaisseur servaient de
cloisonnement dans le cas de ce projet, mais, dans d’autres cas avec un système incluant des murs
porteurs elles peuvent être porteuses.
OPTION BÂTIMENT
-8-
Le montage se faisait selon la prescription du plan à jour tout en tenant comptes des ouvrages présents
non démolit au du rez-de-chaussée car le niveau du sous-sol, la mezzanine et l’étage courant n’avaient
pas encore été cloisonnés. Afin d’effectuer un montage parfaitement droit (Vertical et horizontal), les
ouvriers utilisaient les matériels tels que des règles de niveau à bulle d’air, des équerres d’angles et aussi
des fils à plomb. (Voir, annexe CHAP II-II-1-b)
c- Les chainages et Les escaliers
 Les Chainages
Les chainages sont des ouvrages en béton armé coulé dans les murs en maçonnerie d’agglos en vue
d’assurer une stabilité verticale et horizontale de ceux-ci. Les chainages jouent le rôle de
contreventement dans un mur maçonné non armé, ils peuvent être verticaux, horizontaux ou inclinés.
Dans le cadre de ce projet, les chainages étaient verticaux et horizontaux ferraillés au HA 8 et HA 6.
(Voir, annexe CHAPII-II-1-c)
 Chainages verticaux
Les chainages verticaux ont été coffrés et coulés selon les disposition prise par l’entreprise d’exécution
TGCC tout en respectant les dimensions des baies(ouvertures) présentes sur le plan architecte.
Ces chainages consolidaient les murs montés afin de garantir un remplissage stable, ils étaient aussi
réalisés aux nus de chaque poteau délimitant une baie et cela se faisait pour réduire les contacts directs
avec des cadres de baies avec les poteaux qui sont porteurs.
 Chainages horizontaux
Les chainages horizontaux jouaient un rôle de linteaux chainage car ceux si passaient au-dessus des
baies, ils permettaient de relier les chainages verticaux et de consolider les murs.
 Les escaliers
Les escaliers sont des ouvrages la plupart du temps en BA ayant des marches souvent variées et qui
permettent de relier deux niveaux dans un bâtiment. Ils sont dimensionnés avant leurs réalisations et
peuvent être de formes variées selon l’espace qui leur est réservé ou l’esthétisme recherchée.
Dans notre projet, un style d’escalier a été choisis pour chaque appartement du RDC afin de pouvoir
accéder chacun a leurs mezzanines, il s’agissait d’un escalier avec limon central réalisé suivant le
dimensionnement et les dispositions constructives établirent par le BET en rapport avec le projet ci-
contre. Dans ce projet, nous avons eu deux types d’escaliers : des escaliers droits à une seule volée et
des escaliers droits a deux volées, au niveau de l’appartement témoin il s’agissait d’un escalier droit à
une volée, il était coffré et ferraillé aux HA 6 et 8 pour les marches et en HA 6 ; 10 et 12 pour les barres
du limon centrale. (Voir, annexe CHAP II-II-1-c)
Malheureusement durant notre suivi, certaines situations que nous ne pouvons énumérer ont stoppées le
chantier, ce qui ne nous a pas permis d’exécuter le suivi complet de tous les travaux nécessaires à
l’achèvement de l’appartement témoin. Néanmoins, pendant le suivi de l’appartement témoin qui était
prioritaire, d’autres missions secondaires m’ont été confiées en rapports avec le suivi générale du
chantier.
OPTION BÂTIMENT
-9-
2- Les missions secondaires

Durant mon suivi sur ce projet j’effectuais des rapports journaliers concernant le suivi prioritaire de
l’appartement témoin et d’autres missions secondaires comme : le suivi des autres appartements du RDC
et Les relevés au sous-sol.
 Au rdc
Le suivi que j’effectuais au RDC concernait, la démolition d’ouvrages, le montage de maçonnerie. La
réalisation des chainages verticaux, horizontaux et des escaliers.
L’exécution de ces différents travaux se faisait en corrélation avec ceux de l’appartement témoin en
respectant les plans architectes à jours et en tenant compte des ouvrages déjà réalisés. (Voir, annexe CHAPII-
II-2-rdc)
 Au sous-sol
Au sous-sol j’avais pour mission d’effectuer le relevé des différentes distances réelles obtenues entre
les poteaux et les murs et aussi, les différentes hauteurs d’arases inferieurs des poutres par rapport au
Niveau fini du dallage et cela afin d’établir un plan de parking conforme aux dimension normalisées
respectant les hauteurs et largeurs de passage et de stationnement pour les véhicules et aussi de
déterminer la pente de la rampe d’accès entre le niveau du dallage du sous-sol et la voirie. (Voir, annexe
CHAP II-II-2-sous-sol)
Pour ce fait, je me servais des lignes de traits de niveaux déjà reportés sur le murs et poteaux du sous-
sol à 1,20 m par rapport au niveau fini du futur dallage du sous-sol. Le stationnement devait se faire en
bataille et les distances rechercher pour le stationnement des véhicules étaient de 2.50 m de largeur
moyenne et de 2.10 de hauteur moyenne.
Pour effectuer ces missions j’avais à ma disposition les matériels suivants :
-un mètre
-Un télémètre à laser
-le plan du sous-sol et tous les équipements tels que les EPI.
3- Les réunions de chantier

Une fois par semaine en occurrence les jeudis, une réunion se tenait entre tous les prestataires du chantier
et le maitre d’ouvrage au sein du chantier. Les rapports journaliers que j’effectuais étaient transmis au
bureau d’architecte que je représentais afin d’évoquer tous les problèmes rencontrés et toutes les
modifications à apporter concernant les plans et le déroulement des travaux en vue de l’avancement
rapide et efficace des travaux.
CHAP III : PARTIE CONCEPTIONS ARCHITECTURALES
I- CONCEPTION DES PLANS APS DE TROIS (03) VILLAS DUPLEX

La phase APS représente la deuxième étape dans une conception architecturale. C’est une étape durant
laquelle l’architecte présente des plans moins détaillés (après modification des plans d’esquisses qui ont
OPTION BÂTIMENT
- 10 -
été aux préalables présentés au client) d’un projet de conception suivi d’un tableau des différentes
surfaces habitables de chaque niveau de l’ouvrage concerné.
Dans le cas de cette conception qui m’a été confiée, il s’agissait d’établir à partir d’un croquis réalisé à
la main par le cabinet, de concevoir et de présenter les plans d’avant-projet sommaire (APS) de 03 villas
duplex identiques pour le compte d’un particulier, en tenant compte de la façade désirée par celui-ci.
1- Les documents graphiques proposés (Voir, annexe CHAP III-I-1)

Les documents graphiques que je devais présenter étaient composés de plans tels que :
 Le Plan de Masse
C’est un plan qui permet de visualiser l’ensemble du projet. De multiples renseignements y figurent. Il
s’agit d’un plan côté qui assure le calcul de la surface de la maison. Il délimite la zone à construire
apporte les informations sur la topographie du terrain et renseigne sur la position du terrain par rapport
à la voirie et aux lots voisin.
 Les Plans d’Aménagements
Le plan d’aménagement permet d’organiser et de présenter de façon plus ou moins détaillée
l’aménagement du bâtiment en donnant à chaque pièce sa fonction.
 Les Façades
Les façades représentent des vues en élévations orientées du bâtiment sur quatre cotés à savoir l’avant
l’arrière et les deux coté latéraux. Pour cette phase les façades présentées sont la façade avant et la façade
arrivée.
 Des vues 3D dites Axonométriques
Ce sont des vues en perspective qui présentent Deux faces du bâtiment avec possibilité d’effectuer une
coupe horizontale présentant l’intérieur du bâtiment, elles sont disposées selon l’orientation par laquelle
l’architecte veut présenter une zone du plan.
II- CONCEPTION DES PLANS DE PERMIS DE CONSTRUIRE D’UNE VILLA

DUPLEXE
Le permis de construire (PC) est une autorisation de construire délivrée par le guichet unique du permis
de construire à Abidjan, ou par le ministère de la construction dans les villes de l’intérieur du pays avant
tout projet de construction.
Dans une conception, la phase du permis de construire fait partie de la phase d’avant-projet définitif
(APD) dans laquelle l’architecte donne tous les renseignements nécessaires à la compréhension, et à
l’évaluation du cout du projet à partir des plans de celui-ci en respectant les normes établies en vigueurs.
1- Les documents graphiques proposés (Voir, annexe CHAP III-II-1)

Pour ce projet, les documents graphiques qui m’ont été demandés sont : Le plan de masse- les plans
de niveaux- des coupes, les façades et les plans d’assainissement de chaque niveau, ainsi que de la
OPTION BÂTIMENT
- 11 -
toiture associée y compris un Devis descriptif et estimatif sommaire qui est un document écrit, rédigé
pour un projet donné.
 Les coupes
Une coupe est une vue verticale représentée en plan par une ligne représentative supposée couper une
construction de façon à montrer les parties intérieures du plan suivant l’axe de la ligne de coupe (coupe
AA et COUPE BB comme proposée dans nos plans). Elle permet une meilleure compréhension plane
et altimétrique du projet et sont réalisées pour le PC à l’échelle 1/100.
 Les plans d’assainissement
Les plans d’assainissement sont des plans qui représentent pour un niveau donné, le principe
d’évacuation des EU, EV et EP à travers des signes conventionnels ou choisis pour un projet donné.
2- Le devis descriptif et estimatif sommaire

Le devis descriptif est un document qui décrit tous les ouvrages d’un projet en déterminant le mode
d’exécution et les matériaux utilisés pour ceux-ci. L’estimatif sommaire quant à lui est une estimation
préalable du projet obtenue en multipliant les surfaces habitables de tout l’ensemble du projet par un
montant forfaitaire au m². Dans un dossier de permis le devis descriptif et l’estimatif sommaire font
partir des informations à fournir.
C’est dans cette logique que nous avons établi le devis descriptif ci-dessous par lot à exécuter ainsi
qu’une estimation sommaire du projet.
 DESCRIPTIF SOMMAIRE PAR LOT
Propriété de : M. ABOU AKOUN
Localisation: N’DENOU BODAN (Yamoussoukro)
ILOT n° 73 LOT n° 645
0- GÉNÉRALITÉS
Le présent devis descriptif a pour objet la construction D’UNE VILLA DUPLEX. Ce devis
descriptif n'est pas limitatif, par conséquent, moyennant un prix forfaitaire à la soumission,
l'Entrepreneur devra réaliser les travaux nécessaires au complet achèvement de la construction et au bon
fonctionnement de l'ensemble.
Les travaux de construction seront exécutés suivant les normes et la réglementation en vigueur.
A- TERRASSEMENTS
Les travaux de terrassements comprendront :
- Le nettoyage et le décapage de la terre végétale sur l'ensemble du terrain et mise en dépôt pour
utilisation ultérieure.
- Implantation du bâtiment conformément aux plans.
- Les fouilles de toute nature pour fondations seront descendues jusqu'au bon sol.
OPTION BÂTIMENT
- 12 -
- Les remblais seront exécutés avec les déblais provenant des fouilles et s'il a lieu apport de remblais
de tout venant débarrassés de toutes matières végétales. Ces remblais seront réglés, compactés et arrosés
par couches de 20 cm d'épaisseur y compris les remblais sous dallage.
B- GROS ŒUVRES
- Béton de propreté : Forme de béton de propreté dosé à 150 kg/m3 de ciment, coulé dans tous les
fonds de fouilles
- Béton armé pour semelles filantes ou isolées : Béton dosé à 350 kg/m3 de ciment y compris coffrage,
ferraillage et toutes sujétions de mise en œuvre.
- Soubassement : Exécuté en agglos pleins de 15 cm d'épaisseur y compris toutes sujétions de pose au
mortier de ciment dosé à 250 kg.
- Béton armé pour amorces de poteaux et de raidisseurs : Béton dosé à 350 kg de ciment y compris
coffrage, ferraillage et toutes sujétions de mise en œuvre.
- Béton armé pour chaînage bas : Béton dosé à 350 kg de ciment y compris coffrage, ferraillage et
toutes sujétions de mise en œuvre.
- Dallage : Forme de dallage de 08 cm exécuté en béton dosé à 200 kg y compris film polyane et treillis
soudé y compris toutes sujétions de mise en œuvre.
- Murs en élévation : Exécutés en agglos creux de 15 cm et de 10 cm y compris toutes sujétions de pose
au mortier de ciment dosé à 250 kg.
- Béton armé pour poteaux et de raidisseurs : Béton dosé à 350 kg de ciment y compris coffrage,
- Béton armé pour chaînage haut et poutres : Béton dosé à 350 kg de ciment y compris coffrage,
- Plancher 16 + 4 : En hourdis de ciment sur lequel sera coulé une dalle de compression de 4 cm en
béton dosé à 350 kg de ciment y compris coffrage, ferraillage et toutes sujétions de mise en œuvre.
- Béton armé pour escalier : Béton dosé à 350 kg de ciment y compris coffrage, ferraillage et toutes
sujétions de mise en œuvre.
- Paillasse : Exécutée en béton dosé à 350 kg de ciment y compris coffrage et ferraillage, et jambage en
agglos creux de 10 cm.
- Socle de placard : Exécuté en béton armé dosé à 200 kg de ciment y compris coffrage et surfaçage.
- Enduit intérieur : Exécuté au mortier de ciment dosé à 300 kg compris toutes sujétions de mise en
œuvre. La finition sera talochée : aspect fin. (Planchers et murs)
- Enduit extérieur : Exécuté au mortier de ciment dosé à 350 kg compris toutes sujétions de mise en
œuvre. La finition sera talochée : aspect fin.
C- ASSAINISSEMENT
- Regard de visite : En maçonnerie d'agglomérés de ciment, semelle en béton, enduit intérieur étanche,
y compris dalle de couverture en béton armé avec anneau de levage pour E.U.-E.V.
OPTION BÂTIMENT
- 13 -
- Tuyaux d'évacuation : Les évacuations des appareils aux regards, et des regards au réseau si possible
seront en PVC y compris toutes sujétions de pose avec une pente minimale de 2 %.
N.B. : Les diamètres figurant au devis quantitatif ne sont donnés qu'à titre indicatif.
- Fosse septique de 50 usagers Dimensionnée respectant les normes en vigueur
D- ÉTANCHÉITÉ
- Forme de pente : Réalisation d'une forme de pente 1 % vers les descentes E.P. Cette forme de pente
sera réalisée au mortier de ciment dosé à 300 kg/m3.
- Étanchéité des parties courantes : Du type multicouche comprenant :
o 1 E.I.F.
o 1 E.A.C.
o 1 Chape type 40.
o 1 E.A.C.
o 1 Chape type 40 auto-protégés.
- Relevés d'étanchéité : Du type multicouche comprenant :
o 1 E.I.F.
o 1 E.A.C.
o 1 Équerre en chape type 40.
o 1 E.A.C
o 1 Chape type 40 auto- protégée.
- Étanchéité des salles d’eau : Avant la pose du carrelage dans les salles d’eau comprenant :
o 1 E.I.F.
o 1 E.A.C.
o 1 Chape type 40
- Descente Eau Pluviale : Par crapaudine ou par gargouille y compris toutes sujétions de mise en œuvre
E- MENUISERIE BOIS :
Les menuiseries bois seront en bois tropicaux de provenance locale et présentant toutes les
qualités requises par les règles de l'art. Elles seront traitées en atelier immédiatement après la fabrication
dans un produit hydrofuge assurant en même temps la stabilisation en profondeur et la couche
d'imprégnation. Elles seront fournies, posées et équipées avec toutes les quincailleries nécessaires à leur
fixation et à un bon fonctionnement de l'ensemble.
- Portes en bois massif

- Placards y compris aménagements intérieurs.
Localisation : voir les plans
F- SERRURERIE :
- Toutes les fenêtres et cadres de climatiseur seront protégés par des grilles antivols réalisées par du fer
forgé carré 12 suivant le détail retenu.
OPTION BÂTIMENT
- 14 -
Garde-corps en fer forgé

Portillon et portail en feuilles métalliques 15/10è
G- CARRELAGE – REVÊTEMENT
- Carreaux grès cérame 60 x 60 : et plinthe assortie compris toutes sujétions de pose au mortier de
ciment dosé à 400 kg. Les joints seront ensuite recouverts de mortier de ciment blanc.
Localisation : Ensemble des sols sauf pièces humides et garage.
- Carreaux grès cérame 30 x 30 : et plinthe assortie compris toutes sujétions de pose au mortier de
ciment dosé à 400 kg. Les joints seront ensuite recouverts de mortier de ciment blanc.
Localisation : Ensemble des pièces humides.
- Carreaux faïence 30 x 30 : sur toute la hauteur dans les salles d'eau et WC et murs. Ces carreaux
seront posés sur les murs à l'aide du ciment colle.
H- PLOMBERIE SANITAIRE :
N.B. : Les diamètres donnés dans le devis quantitatif ne seront donnés qu'à titre indicatif.
- Alimentation en eau : Elle se fera à partir du compteur SODECI en tuyaux PVC y compris toutes
sujétions de pose.
- Distribution aux appareils (EF et EC) : Elle se fera en tubes cuivre recuit y compris toutes sujétions
de pose encastrée ou apparente posés au sol dans les gaines ciroplaste. Il est prévu la fourniture d’eau
froide (EF) et d’eau chaude (EC) à l’aide d’un chauffe-eau
- WC : Cuvette de WC en porcelaine siège à l'anglaise, réservoir attenant bas y compris toutes sujétions
de pose.
- Douche complète : Receveur en porcelaine, avec siphon de sol et robinetterie eau froide en acier
chromé y compris toutes sujétions de pose.
- Lavabo et lave-mains : En porcelaine vitrifiée sur colonne y compris robinetterie eau froide, siphon
en acier chromé et toutes sujétions de pose.
- Évier : En acier inoxydable avec égouttoir robinetterie eau froide avec bec verseur en col de cygne,
siphon en acier chromé y compris toutes sujétions de pose.
- Vanne d'arrêt : En bronze y compris toutes sujétions de pose.
- Robinet d'arrêt : En bronze y compris toutes sujétions de pose.
- Porte savon : En porcelaine y compris toutes sujétions de pose.
- Porte serviette : Deux branches en acier chromé y compris toutes sujétions de pose.
- Porte papier hygiénique : En acier chromé y compris toutes sujétions de pose.
- Tablette de lavabo : En porcelaine y compris toutes sujétions de pose.
- Glace de lavabo : En verre de 6 mm de dimensions 60x60 cm y compris toutes sujétions de pose.
OPTION BÂTIMENT
- 15 -
I- ÉLECTRICITÉ
Alimentation générale du Bâtiment en câble HFG 1000 4x35 mm² depuis la niche compteur jusqu’au
tableau de distribution intérieur.
Les installations électriques seront conformes aux normes et règlements en vigueur. Ces installations
seront du type encastré sous tubes plastiques orange, et réalisées à partir du tableau de distribution. Les
appareils seront du type Neptune Legrand et installés encastrés. Une mise à la terre constituée d'une
boucle de câble nu de 29 mm² ceinturant le bâtiment et reliée au tableau de distribution par
l'intermédiaire d'une barrette de coupure est à prévoir sur la périphérie de la construction au niveau des
fondations.
Frais de conformité SECUREL
Pour la répartition des appareils, se référer au plan d'électricité.
J- PEINTURE
- Peinture vinylique : En trois couches dont une couche d'impression et deux couches de finition.
Qualité intérieure pour murs intérieurs.

Qualité extérieure pour murs extérieurs.
- Peinture type FOM : En trois couches dont une couche d'impression et deux couches de finition sur
faux plafond ou plafond.
- Peinture glycérophtalique : En trois couches dont une couche d'impression et deux couches de
finition.
Sur menuiserie bois.
Sur serrurerie (prévoir couche antirouille)
 DEVIS ESTIMATIF SOMMAIRE

Ce devis concerne la réalisation D’UNE VILLA DUPLEX sur le lot n°645 de l’îlot n°73 sis à
N’DENOU BODAN (Yamoussoukro) ; propriété de M. ABOU AKOUN.
RDC :
Contenance = 246.27 m²
Coût : 246.27 x 200.000 = 49 254 000 FCFA
ÉTAGE :
Contenance = 203.69 m²
Coût : 203.69 x 200.000 = 40 738 000 FCFA
TOTAL GENERAL = 89 992 000 FCFA
Arrêté ce présent devis à la somme de : QUATRE VINGT NEUF MILLIONS NEUF CENT
QUATRE VINGT DOUZE MILLE FRCS CFA.
OPTION BÂTIMENT
- 16 -
CHAP IV : LES APPORTS DU STAGE

Ces douze (12) semaines de stage nous ont appris beaucoup de choses. Cela a été pour nous un
moyen d’appréhender le monde du travail et de nous faire développer un esprit d’équipe dans la
résolution de certaines taches aussi bien collectives qu’individuelles.
Ces apports sont en d’autres termes des compétences acquises, des aptitudes adopter faces aux
problèmes rencontrés durant le stage, ainsi que le développement des relations sociales.
I- COMPÉTENCES ACQUISES
Durant les moments au cabinet en travaillant sur les projets de suivi et de conceptions, nous avons pu
acquérir plusieurs compétences techniques et pratiques en côtoyant et en collaborant avec de grandes
entreprises sur le fonctionnement d’un chantier de construction.
Aussi, notons que nous avons pu nous familiariser avec des logiciels de conceptions professionnelles
très importants que nous avons découvert et qui nous ont permis de travailler sur la conception
architecturale de nos projets et aussi d’acquérir un sens de responsabilité vis-à-vis des taches exécutées.
II- LES DIFFICULTÉS RENCONTRÉES

Les difficultés durant ce stage étaient présentes aussi bien sur le chantier qu’aux bureaux. Pendant le
suivi du chantier la première difficulté était notre insertion parmi les collaborateurs du chantier et les
ouvriers Présents.
Ensuite dans le déroulement du suivi certaines réalités sur le plan qui étaient différentes de celles sur le
terrain, ce qui nous emmenais a donc rester attentif lors de la lecture des plans pour mieux situer les
exécutants qui travaillaient aussi selon nos indications.
Au niveau de la conception architectural la difficulté était de nous familiariser avec les outils de
conception de l’entreprise afin de pouvoir mieux travailler sur les projets de conception qui nous étaient
confiés.
III- LA VIE EN SOCIÉTÉ
Mon stage chez Monsieur Dogba Alloum plus précisément dans le cabinet d’architecte DOGBA et
ASSOCIÉS a été très instructif. Durant ces 3 mois, j’ai pu cohabiter avec plusieurs personnes dans un
monde purement professionnel en apprenant à m’adapter au monde du travail et en observant le
fonctionnement d’un cabinet d’architecture.
Au-delà de l’activité de chaque employé dans le cabinet, j’ai pu apprendre comment chaque corps de
métier se prépare en interne avant d’aller sur le terrain, les objectifs, les exigences du maître d’ouvrage,
les contraintes qu’ils prennent en compte. Par ailleurs, les relations humaines entre les différents
employés de la société, indépendamment de l’activité exercée par chacun d’eux, m’a appris plusieurs
choses sur les réalités de l’environnement professionnel ainsi que la capacité d’adaptation d’un
travailleur dans la société.
OPTION BÂTIMENT
- 17 -
CONCLUSION
En définitive, Nous pouvons dire du reste que le travail que nous avons mené sur le thème de « Suivi
de Chantier et Conceptions Architecturales », nous a ouvert à plusieurs éventualités aussi bien de
suivis que de conception. Malgré l’arrêt inattendus du chantier, ce temps de suivi fut un grand moment
d’expérience professionnelle. Le suivi mêlé aux autres activités interactives menées durant cette
expérience ont permis d’enrichir d’avantage nos compétences et de mieux nous faire appréhender les
étapes d’un projet de construction en partant de la conception à sa réalisation.
Se déplacer in situ sur un chantier permet de mieux comprendre les cours de construction que nous
suivons à l’école. La théorie devient plus concrète et, au-delà de la compréhension des différents
systèmes utilisés, on saisit surtout les problèmes liés à la mise en œuvre des ouvrages conçus. Ce fut
également le lieu de collaborer et travailler en équipe. Notre familiarisation avec l’outil informatique
dont Word, Excel, Revit Architecture, lumion et auto Cad sont autant de privilèges dont nous avons
bénéficié grâce à l’aimable et prestigieux cabinet d’architecture DOGBA ET ASSOCIES qui est
soucieux de l’avenir du génie civil en Côte d’Ivoire.
OPTION BÂTIMENT
- 18 -
ANNEXE
OPTION BÂTIMENT
- 19 -
CHAP II : PARTIE SUIVI

I- PRÉSENTATION DU PROJET
Cartouche projet
OPTION BÂTIMENT
- 20 -
Rendu Image projet avec Lumion 11
Plan de masse
OPTION BÂTIMENT
- 21 -
OPTION BÂTIMENT
- 22 -
Plan de niveau RDC
OPTION BÂTIMENT
- 23 -
Plan de mezzanine du RDC
OPTION BÂTIMENT
- 24 -
Plan de niveau Étage courant
OPTION BÂTIMENT
- 25 -
OPTION BÂTIMENT
- 26 -
II- PRÉSENTATION DE LA MISSION DE SUIVI PRIORITAIRE
OPTION BÂTIMENT
- 27 -
Plans DCE appartement témoin
1- Description générale des ouvrages concernés

a- Démolition d’ouvrages
OPTION BÂTIMENT
- 28 -
b- Montage des maçonneries en agglomérés creux
OPTION BÂTIMENT
- 29 -
c- Les chainages et Les escaliers
OPTION BÂTIMENT
- 30 -
2- Les missions secondaires
 Au rdc
OPTION BÂTIMENT
- 31 -
 Au Sous-sol
OPTION BÂTIMENT
- 32 -
CHAP III : PARTIE CONCEPTIONS ARCHITECTURALES

I- CONCEPTION DES PLANS APS DE TROIS (03) VILLAS DUPLEX
1- les documents graphiques proposés
Plan de masse
OPTION BÂTIMENT
- 33 -
Plan RDC
Plan d’étage
OPTION BÂTIMENT
- 34 -
Façade principale
Façade Arrière
OPTION BÂTIMENT
- 35 -
Vues 3D : Axonométrique
OPTION BÂTIMENT
- 36 -
OPTION BÂTIMENT
- 37 -
II- LA CONCEPTION DES PLANS DE PERMIS DE CONSTRUIRE D’UNE VILLA

DUPLEXE
3- Les documents graphiques proposés
OPTION BÂTIMENT
- 38 -
Plan de masse
OPTION BÂTIMENT
- 39 -
Plan RDC
OPTION BÂTIMENT
- 40 -
Plan d’étage
OPTION BÂTIMENT
- 41 -
OPTION BÂTIMENT
- 42 -
OPTION BÂTIMENT
- 43 -
Plan
d’assainissement
RDC
OPTION BÂTIMENT
- 44 -
Plan d’assainissement d’étage
OPTION BÂTIMENT
- 45 -

Dédicaces: Thème

Transféré par

Informations du document

Titre original

Copyright

Formats disponibles

Partager ce document

Partager ou intégrer le document

Options de partage

Avez-vous trouvé ce document utile ?

Ce contenu est-il inapproprié ?

Droits d'auteur :

Formats disponibles

Dédicaces: Thème

Transféré par

Droits d'auteur :

Formats disponibles

THÈME : SUIVI DE CHANTIER ET CONCEPTIONS ARCHITECTURALES.

ÉTABLI PAR DJAH DAVID, ÉTUDIANT EN GÉNIE CIVIL

 LE CABINET DOGBA ET ASSOCIES.

Monsieur DOGBA Alloum, Directeur, Architecte

ÉTABLI PAR DJAH DAVID, ÉTUDIANT EN GÉNIE CIVIL

LISTE DES SIGLES ET ABRÉVIATIONS

ÉTABLI PAR DJAH DAVID, ÉTUDIANT EN GÉNIE CIVIL

CHAP I : PRÉSENTATION DE LA STRUCTURE D’ACCUEIL

I. STRUCTURE ET ORGANISATION INTERNE (Organigramme, Activités, Organisation

ÉTABLI PAR DJAH DAVID, ÉTUDIANT EN GÉNIE CIVIL

 A la commande d’un projet (Concevoir et coordonner)

À la demande d'un maître d'ouvrage (particulier, société de promotion immobilière, collectivité

 Sélectionner des entreprises

Après validation de l'avant-projet, l'architecte contacte des entreprises prestataires spécialisées en

ÉTABLI PAR DJAH DAVID, ÉTUDIANT EN GÉNIE CIVIL

 Niveau de qualification du personnel

Catégorie Nom et Prénoms Diplôme / fonction Année d’expérience

DIRECTION DOGBA ALLOUM Architecte DEIAU 40 ans

TOURE IBRAHIM Architecte d’Intérieur 4 ans

GNAPI BLÉ JEAN DELPHIN BTS et Formation QHSE 07 ans

II. PRÉSENTATION DES LOGICIELS UTILISES POUR LA CONCEPTION DE SES

1- PRÉSENTATIONS DU LOGICIEL AUTO CAD

2- PRÉSENTATION DU LOGICIEL REVIT

ÉTABLI PAR DJAH DAVID, ÉTUDIANT EN GÉNIE CIVIL

3- PRÉSENTATION DU LOGICIEL LUMION

CHAP II : PARTIE DE SUIVI

 Quatre (04) Appartements de pleins pieds de type F5 à l’étage.

1- Description des ouvrages à réaliser

2- La mission générale confiée

ÉTABLI PAR DJAH DAVID, ÉTUDIANT EN GÉNIE CIVIL

II- PRÉSENTATION DE LA MISSION DE SUIVI PRIORITAIRE

 Les plans DCE

1- Description des ouvrages suivis

b- Le montage des maçonneries en agglomérés creux

ÉTABLI PAR DJAH DAVID, ÉTUDIANT EN GÉNIE CIVIL

c- Les chainages et Les escaliers

ÉTABLI PAR DJAH DAVID, ÉTUDIANT EN GÉNIE CIVIL

2- Les missions secondaires

3- Les réunions de chantier

CHAP III : PARTIE CONCEPTIONS ARCHITECTURALES

I- CONCEPTION DES PLANS APS DE TROIS (03) VILLAS DUPLEX

ÉTABLI PAR DJAH DAVID, ÉTUDIANT EN GÉNIE CIVIL

1- Les documents graphiques proposés (Voir, annexe CHAP III-I-1)

II- CONCEPTION DES PLANS DE PERMIS DE CONSTRUIRE D’UNE VILLA

1- Les documents graphiques proposés (Voir, annexe CHAP III-II-1)

ÉTABLI PAR DJAH DAVID, ÉTUDIANT EN GÉNIE CIVIL

2- Le devis descriptif et estimatif sommaire

ÉTABLI PAR DJAH DAVID, ÉTUDIANT EN GÉNIE CIVIL

ÉTABLI PAR DJAH DAVID, ÉTUDIANT EN GÉNIE CIVIL

- Fosse septique de 50 usagers Dimensionnée respectant les normes en vigueur

- Portes en bois massif

ÉTABLI PAR DJAH DAVID, ÉTUDIANT EN GÉNIE CIVIL

Garde-corps en fer forgé

Localisation : Ensemble des pièces humides.

- Robinet d'arrêt : En bronze y compris toutes sujétions de pose.

- Porte savon : En porcelaine y compris toutes sujétions de pose.

- Porte papier hygiénique : En acier chromé y compris toutes sujétions de pose.

- Tablette de lavabo : En porcelaine y compris toutes sujétions de pose.

- Glace de lavabo : En verre de 6 mm de dimensions 60x60 cm y compris toutes sujétions de pose.

ÉTABLI PAR DJAH DAVID, ÉTUDIANT EN GÉNIE CIVIL

Qualité intérieure pour murs intérieurs.

 DEVIS ESTIMATIF SOMMAIRE

TOTAL GENERAL = 89 992 000 FCFA
