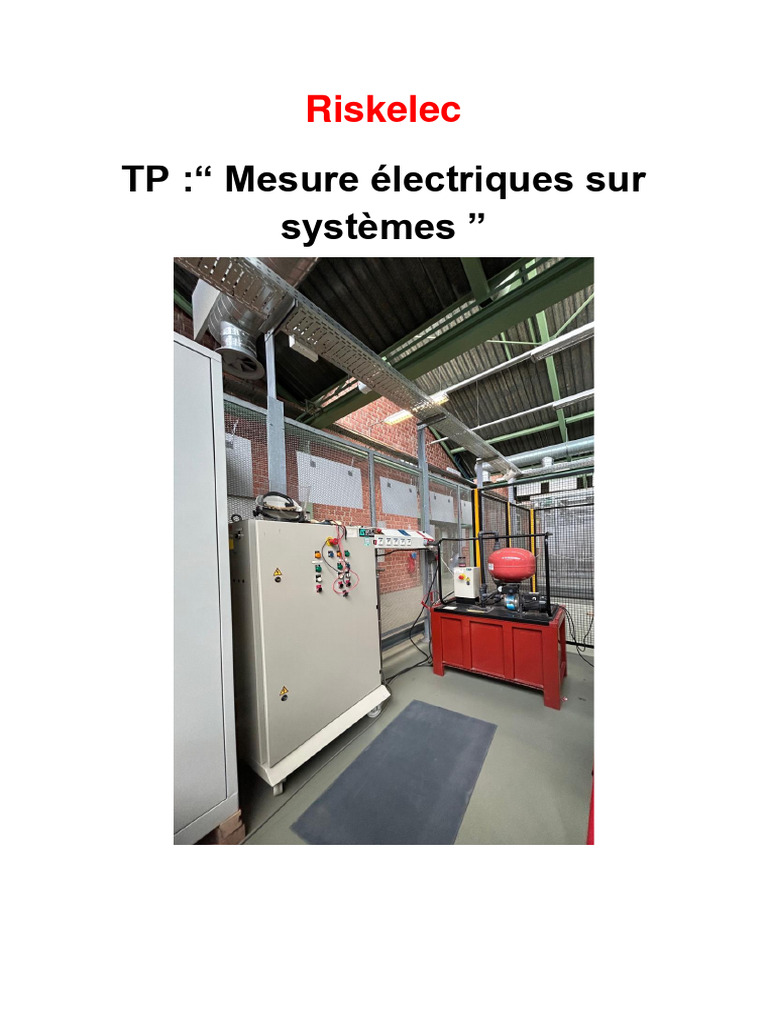

Riskelec

TP :“ Mesure électriques sur

systèmes ”
 Sommaire
Précautions à prendre : .................................................................................................. 3
Schéma du câblage moteur : ......................................................................................... 4
Exemple de mesure : ..................................................................................................... 5
Tension Efficace : .............................................................................................................. 6
Courant efficace : .............................................................................................................. 6
Courant de démarrage du moteur :.................................................................................... 6
Sens de rotation des phases ................................................................................................. 8
Mesure de la Puissance Active (P)........................................................................................ 9
Mesure de la puissance réactive (Q) ................................................................................... 10
Mesure de la Puissance apparente (S) ............................................................................... 11
Mesure du facteur de puissance (cos Φ) ............................................................................. 12
Triangle des Puissances ..................................................................................................... 13
Conclusions ........................................................................................................................ 14
 Précautions à prendre :
Avant de débuter les mesures nous devons commencer par nous équiper des EPI qui sont
les gants isolants, le casque de protection contre les arcs électriques, nous avons
également besoin d’un tapis isolant au-dessous l’armoire et d’au moins l’habilitation
électrique B1V

Bleu de travail

Chaussures de sécurité

Gant isolant

Tapis isolant

casque de protection contre les arcs

électriques
Schéma du câblage moteur :
 Exemple de mesure :

Mesures de tensions sur Détail par image :

QS2 entre :

L1 / L3

L1 / L2
 L2 / L3

Tension Efficace :
1. Régler la pince á 50HZ en glissant l’interrupteur inferieur vers la pince
2. Se mettre en mode voltmètre
3. Pointer un composant, en branchant le com sur L1 et le rouge sur L2
4. Vous avez la tensions entre L1 et L2
5. Répéter pour les autres fils~
6. Vous devriez trouver U= 245V

Courant efficace :
1. Se mettre en mode ampèremètre
2. Pincer un fil
3. Répéter pour les autres fils~
4. Vous devriez trouver I=3A

Courant de démarrage du moteur :

1. Se mettre en mode ampèremètre
2. Appuyer sur la touche jusqu’à que vous soyez en mode PEAK
3. Pincer un fil
4. Démarrer le moteur
5. Vous obtiendrez I=24A
 Sens de rotation des phases
Matériel utilisé : pince CA F205
Procédure
1. Brancher le cordon borne com du CAF205 sur L1 (QS2)
2. Brancher le cordon borne rouge du CAF205 sur L2 (QS2)
3. Appuyer sur la touche jaune (l’appareil affiche MEANS)
4. Dans les dix secondes en gardant le cordon noir, déplacer le cordon rouge sur la
borne L3.
5. L’appareil affiche 0.1.2.3 avec le 0 clignotant donc les phases tournent dans le sens
horaire.
Mesure de la Puissance Active
(P)
1. Se mettre en position W
2. Brancher les cordons dans l’une des configurations suivantes
Cordon noir Cordon rouge Pince
L1 L2 L3
L2 L3 L1
L3 L1 L2

3. Appuyer sur la touche jaune jusqu’à que le symbole Σ3Φ apparaisse et que vous
soyez bien en mode W sinon appuyer sur HZ jusqu’à que W apparaisse
4. P = 130 W Devrait s’afficher
 Mesure de la puissance
réactive (Q)
1. Se mettre en position W
2. Brancher les cordons dans l’une des configurations suivantes
Cordon noir Cordon rouge Pince
L1 L2 L3
L2 L3 L1
L3 L1 L2

3. Appuyer sur la touche jaune jusqu’à que le symbole Σ3Φ puis appuyer sur HZ
jusqu’à que var apparaisse
4. Q= 860var Devrait s’afficher
 Mesure de la Puissance
apparente (S)
1. Se mettre en position W
2. Brancher les cordons dans l’une des configurations suivantes
Cordon noir Cordon rouge Pince
L1 L2 L3
L2 L3 L1
L3 L1 L2

3. Appuyer sur la touche jaune jusqu’à que le symbole Σ3Φ puis appuyer sur HZ
jusqu’à que VA apparaisse
4. S= 862 VA Devrait s’afficher
 Mesure du facteur de
puissance (cos Φ)
1. Se mettre en position W
2. Brancher les cordons dans l’une des configurations suivantes
Cordon noir Cordon rouge Pince
L1 L2 L3
L2 L3 L1
L3 L1 L2

3. Appuyer sur la touche jaune jusqu’à que le symbole Σ3Φ puis appuyer sur HZ
jusqu’à que PF apparaisse
4. PF= 15 Devrait s’afficher
 Triangle des Puissances

Φ=0.15 donc nous avons bien le triangle des puissances

 Conclusions
Nous avons remarqué que sur la plaque signalétique nous n’avons pas tout à fait les mêmes
valeurs nous supposons que cela soit due au manque de charge du moteur et une fois
chargé on arriverait aux valeurs prescrites
