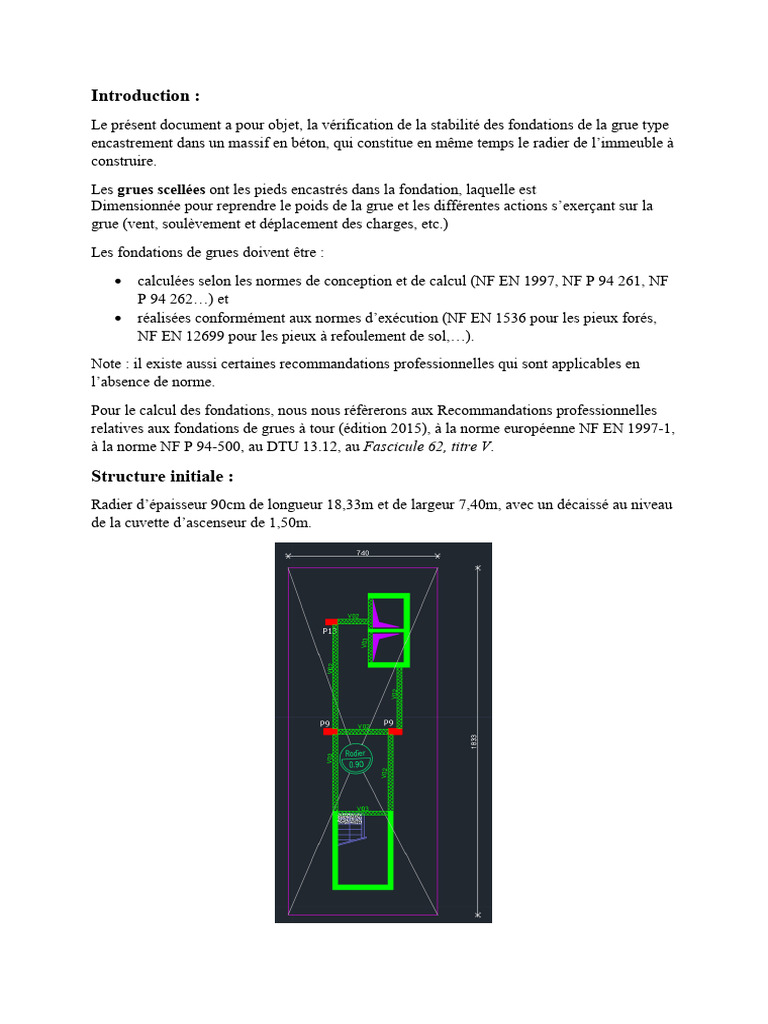

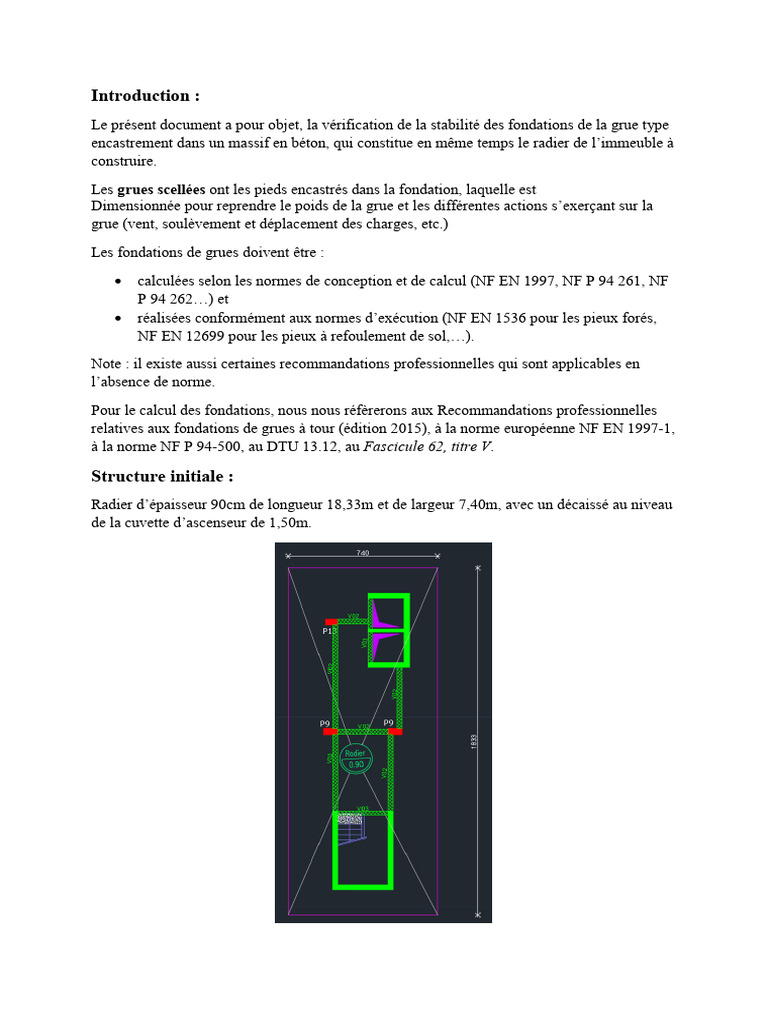

Introduction :

Le présent document a pour objet, la vérification de la stabilité des fondations de la grue type
encastrement dans un massif en béton, qui constitue en même temps le radier de l’immeuble à
construire.
Les grues scellées ont les pieds encastrés dans la fondation, laquelle est
Dimensionnée pour reprendre le poids de la grue et les différentes actions s’exerçant sur la
grue (vent, soulèvement et déplacement des charges, etc.)
Les fondations de grues doivent être :
 calculées selon les normes de conception et de calcul (NF EN 1997, NF P 94 261, NF
P 94 262…) et
 réalisées conformément aux normes d’exécution (NF EN 1536 pour les pieux forés,
NF EN 12699 pour les pieux à refoulement de sol,…).
Note : il existe aussi certaines recommandations professionnelles qui sont applicables en
l’absence de norme.
Pour le calcul des fondations, nous nous réfèrerons aux Recommandations professionnelles
relatives aux fondations de grues à tour (édition 2015), à la norme européenne NF EN 1997-1,
à la norme NF P 94-500, au DTU 13.12, au Fascicule 62, titre V.

Structure initiale :
Radier d’épaisseur 90cm de longueur 18,33m et de largeur 7,40m, avec un décaissé au niveau
de la cuvette d’ascenseur de 1,50m.
La fondation de la grue est placée dans le bâtiment en construction, dans la cage d’ascenseur.
Il est préconisé d’opter pour des dimensions carré du socle soit 7,40 m x 7,40 m.
L’épaisseur du socle permettant le bon ancrage du système de fixation donné par le
fournisseur est de 1.25 m.

Donc le socle assurant la stabilité de la grue est de dimension 7,4 m x 7,4 m x 1,25 m.

Le principe est présenté sur la coupe en annexe.

Protocole de la vérification du Radier / Socle :
1) Pour la vérification du renversement le socle sera vérifié en prenant en
considération les charges suivantes :
Poids propre du socle. Poids volumique béton armé 2.5 Tf/m3.
Poids propre de la grue P(t)=42 Tf.
Effort horizontal de la grue mise en service et des charge du au vent : donné par le fournisseur
T(t)=9.8 Tf.
1 Cas de figure : la flèche de la grue est parallèle à la petite dimension du Radier.
A ELS la contrainte sous le radier est trapézoïdale, il est totalement comprimé : pas de
soulèvement.
2éme Cas de figure : la flèche de la grue est parallèle à la grande dimension du Radier.
 2) Pour la vérification de la contrainte transmise au sol
On doit introduire la descente de charge réelle transmise au radier dans la phase d’achèvement
du dernier niveau du bâtiment en plus de la charge additionnelle de la grue :
Charge permanente sur Radier : (Poids propre Bâtiment + les charges permanentes G)
Ferraillage disponible plan BET :
 Nappe inférieure Sens X : HA 20 espacement 15 = 20.93 cm2/m.
 Nappe inférieure Sens Y : HA 20 espacement 15 = 20.93 cm2/m.
 Nappe inférieure Sens X : HA 20 espacement 15 = 20.93 cm2/m.
 Nappe inférieure Sens Y : HA 20 espacement 15 = 20.93 cm2/m.
Renforcement prévue :
 Nappe inférieur 2 x HA12 espacement 15 cm sur une maille carré 2.00 x 2.00 m en
dessous de la grue
 Nappe supérieure 2 x HA12 espacement 15 cm sur une maille carré 2.00 x 2.00 m en
dessous de la grue.
Le tassement maximal de 1,2 cm reste admissible, la charge additionnelle affecte légèrement
la cartographie des tassements.
Le tassement autour du socle de la grue est aux alentours de 0,7 cm. La section chargement
est plane, pas de tassement différentiel qui va empêcher le bon fonctionnement de la grue.
