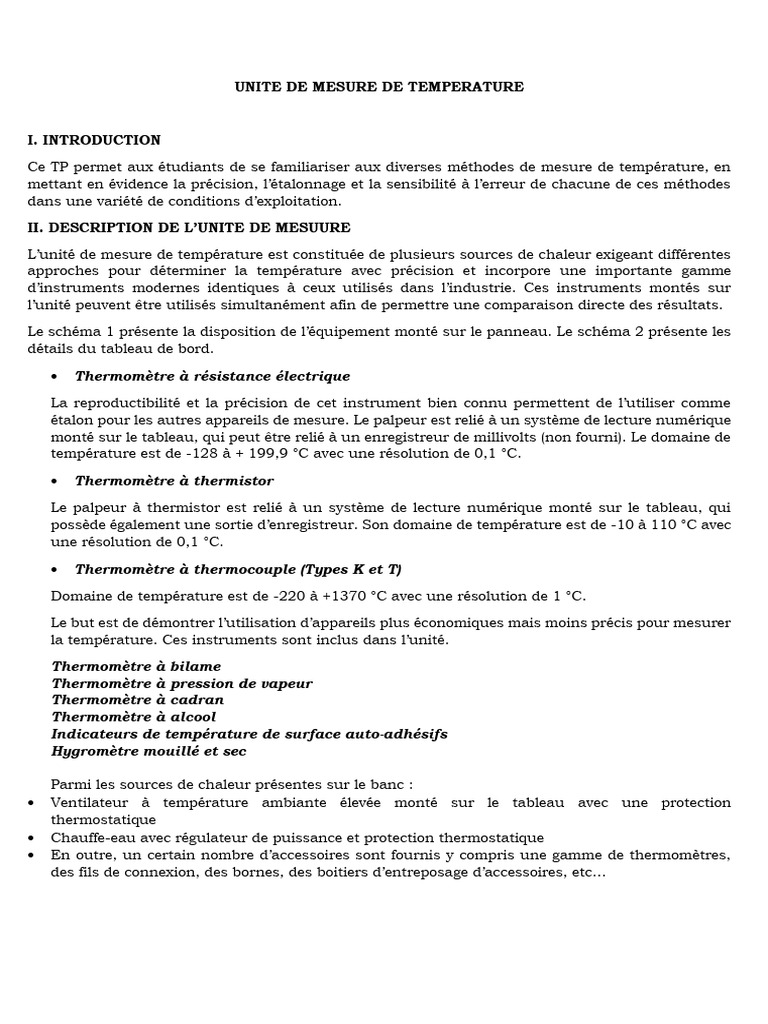

UNITE DE MESURE DE TEMPERATURE

I. INTRODUCTION
Ce TP permet aux étudiants de se familiariser aux diverses méthodes de mesure de température, en
mettant en évidence la précision, l’étalonnage et la sensibilité à l’erreur de chacune de ces méthodes
dans une variété de conditions d’exploitation.
II. DESCRIPTION DE L’UNITE DE MESUURE
L’unité de mesure de température est constituée de plusieurs sources de chaleur exigeant différentes
approches pour déterminer la température avec précision et incorpore une importante gamme
d’instruments modernes identiques à ceux utilisés dans l’industrie. Ces instruments montés sur
l’unité peuvent être utilisés simultanément afin de permettre une comparaison directe des résultats.
Le schéma 1 présente la disposition de l’équipement monté sur le panneau. Le schéma 2 présente les
détails du tableau de bord.

 Thermomètre à résistance électrique

La reproductibilité et la précision de cet instrument bien connu permettent de l’utiliser comme
étalon pour les autres appareils de mesure. Le palpeur est relié à un système de lecture numérique
monté sur le tableau, qui peut être relié à un enregistreur de millivolts (non fourni). Le domaine de
température est de -128 à + 199,9 °C avec une résolution de 0,1 °C.

 Thermomètre à thermistor
Le palpeur à thermistor est relié à un système de lecture numérique monté sur le tableau, qui
possède également une sortie d’enregistreur. Son domaine de température est de -10 à 110 °C avec
une résolution de 0,1 °C.

 Thermomètre à thermocouple (Types K et T)

Domaine de température est de -220 à +1370 °C avec une résolution de 1 °C.
Le but est de démontrer l’utilisation d’appareils plus économiques mais moins précis pour mesurer
la température. Ces instruments sont inclus dans l’unité.
Thermomètre à bilame
Thermomètre à pression de vapeur
Thermomètre à cadran
Thermomètre à alcool
Indicateurs de température de surface auto-adhésifs
Hygromètre mouillé et sec

Parmi les sources de chaleur présentes sur le banc :

 Ventilateur à température ambiante élevée monté sur le tableau avec une protection
thermostatique
 Chauffe-eau avec régulateur de puissance et protection thermostatique
 En outre, un certain nombre d’accessoires sont fournis y compris une gamme de thermomètres,
des fils de connexion, des bornes, des boitiers d’entreposage d’accessoires, etc…
 Manipulation
Objet : Démontrer l’application des thermomètres
Equipement supplémentaire : Eau propre

Procédure 1
 Remplir le chauffe-eau d’eau propre à un certain volume V1, mesurer sa masse, puis placer le
dans sa fixation de retenue et brancher le câble électrique à la base situé à sa base.
 Placer le couvercle sur la fixation de côté au-dessus du chauffe-eau.
 Placer tous les thermomètres à leur place selon les consignes de l’enseignant.
 Placer aussi les 2 thermocouples Chromel/Alumel (Type K de gaines rouge et noire) dans le
chauffe-eau puis raccorder les autres bornes des thermocouples aux prises du millivoltmètre
(observer l’affichage 0 mV) et celui de l’afficheur tout en respectant les couleurs des bornes.
 Actionner le commutateur à bascule (voyant rouge s’allume) et tourner à fond le régulateur de
puissance dans le sens des aiguilles d’une montre.
 Après 6 min, retourner le commutateur à la position 6 pour garantir un flux de chaleur
permanent.
 Continuer l’expérience jusqu’à ce que l’eau atteigne son point d’ébullition (≈ 18 min).

Remarque : Lorsque la température de l’eau augmente, la tension varie sur le voltmètre.

A la fin de l’expérience, tourner le régulateur au maximum dans le sens inverse des aiguilles d’une
montre et arrêter le commutateur à bascule afin d’isoler l’alimentation du secteur du chauffe-eau.
 Mesurer la masse finale du volume V2.

Procédure 2
 Répéter la procédure 1 avec les 2 thermocouples Cuivre/Constantan (Type T de gaines noire
et verte).
 Remplir les tableaux suivants :
Mini= ……………………., Mfin = …………………,
Temps Températures (°C)
tps
(min)
A pression A cadran A alcool A Chromel/Alumel Tension (mV) Q
de vapeur thermistor Type K (kJ)
0
2
4
6
.
.
18
Mini= ……………………., Mfin = …………………,

Temps Températures (°C)

tps
(min)
A cadran A alcool A thermistor Cuivre/Constantan Tension (mV) Q
Type T (kJ)
0
2
4
6
.
.
18

Questions

Capteur de type K (Chromel/Alumel) et Capteur de type T (Cuivre/Constantan)

1. Tracez sur un seul graphe l’évolution temporelle [T = f(tps)] de température des différents
capteurs, puis comparer et discuter la précision et la sensibilité des capteurs ?
2. Tracer sur le même graphe la variation de la température du capteur de type K
(Chromel/Alumel) (numérique et expérimentale) en fonction du temps T(num et exp) = f(tps), puis
discuter le résultat ?
Remarque : le calcul numérique de la température (Chromel/Alumel) sera effectué par
l’équation polynômiale en utilisant la méthode de Horner de quatrième ordre.
3. Tracer l’évolution temporelle [Q = f(tps)] (par le thermomètre à thermistor) de la quantité de
chaleur fournie à l’eau puis commenter le résultat ?
Remarque : Q sera calculée par la température relevée par le thermomètre à thermistor.
4. Tracer sur le même graphe la variation de la température du capteur de type T
(Cuivre/Constantan) (numérique et expérimentale) en fonction du temps T(num et exp) = f(tps), puis
discuter le résultat ?
5. Comparer sur le même graphe la variation de la tension en fonction de la température de type
K et de type T [E = f(T)], puis discuter la différence du résultat ?
