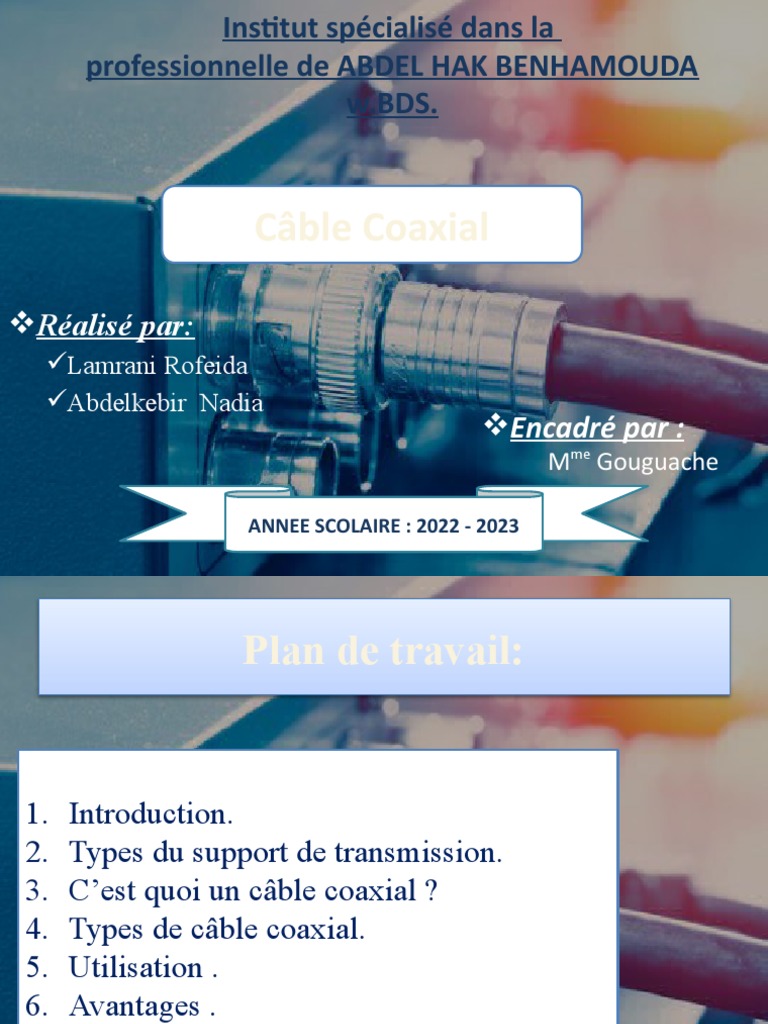

Institut spécialisé dans la

professionnelle de ABDEL HAK BENHAMOUDA

w.BDS.

Câble Coaxial

Réalisé par:
Lamrani Rofeida
Abdelkebir Nadia
Encadré par :
Mme Gouguache

ANNEE SCOLAIRE : 2022 - 2023

 Plan de travail:

1. Introduction.
2. Types du support de transmission.
3. C’est quoi un câble coaxial ?
4. Types de câble coaxial.
5. Utilisation .
6. Avantages .
7. Inconvénients.
8. Conclusion .
 Introduction

En informatique ,afin que les informations circulent au

niveau d’un réseau ,il est nécessaire de relier les
différents périphériques de communication a l’aide d’un
support de transmission (les câbles , la fibre
optique… )qui est un canal physique qui permet de relier
les ordinateurs et ces derniers.
 Types de supports² de transmission :

Le câble est le support par lequel l’information

passe généralement d’un périphérique réseau à un
autre. Il existe plusieurs types de câbles couramment
utilisés avec les réseaux locaux.
Dans certains cas, un réseau utilisera un seul type
de câble, d’autres réseaux utiliseront une variété de
types de câbles. Le type de câble choisi pour un
réseau est lié à la topologie, au protocole et à la taille
du réseau.
Les sections suivantes décrivent les types de câbles
utilisés dans les réseaux:
1. Câble coaxial.
2. Câble à paire torsadée non blindée (UTP).
3. Câble à paire torsadée blindée (STP).
4. Fibre optique.

Câble a
Fibre paire
optique torsadée

Câble coaxial
 C’est quoi un Câble Coaxial?

Le câble coaxial : est un support de transmission

utilisé au niveau des réseaux pour relier les
ordinateurs afin d’échanger des données. Pour
connecter les ordinateur entre eux, il faut utiliser des
connecteurs de type BNC en << T >> .Au niveau
des réseaux en bus ,il faut placer un bouchon de
terminaison a chaque extrémité du câble pour
absorber les signaux.
Le câble coaxial est solidement protégé grâce à sa
gaine isolante.
_ Gaine: protection du câble (caoutchouc, PVC ou
téflon) .
_ Blindage: partie métallique entourant le câble
diminuant le bruit due aux parasites .
_ Isolent: (diélectrique) évite le contact (court-
circuit) entre l'âme et le blindage.
_ Ame: brin de cuivre ou brins torsadés transportant
les donnée
 Types de câble coaxiale:

 Câble fin

A.Caractéristique:
 Diamètre de 6 millimètres
Fil flexible .
Débit de 10 Mb/s .
Longueur maximum de 185
mètres
Impédance de 50 Ohm .
Câble épais

B Caractéristiques :
 Diamètre de 12millimètres
 Fil rigide .
 Débit de 10 Mb/s .
 Longueur maximum de
500 mètres .
 Impédance de 75 Ohm .
 Utilisation du câble coaxial :

Interconnecter des équipements dans des réseaux

locaux.
 pour transférer des données dans des câbles
sous-marins.
 Dans les liaisons téléphoniques.
 Entre l’antenne TV et le poste de télévision.
 Les avantages :

Excellente immunité au bruit .

Il prend en charge la signalisation analogique et

numérique ( transporte des données numérique et
analogiques ).

Moins cher que la fibre optique .

Résistant aux changements de températures

 Les inconvénients :

Distance parcourue par le signal – Un répéteur est

requis pour chaque kilomètre lorsque les dispositifs
de communication sont places a une plus grande
distance .

Installation est assez difficile .

Le cout reste plus élève que celui de la paire

torsadée.
 Conclusion :

En conclusion le câble coaxial est un bon

compromis « technique/ financier » pour
des installations pérennes, lesquelles en
terme de déploiement sont maîtrisées
parfaitement par les professionnels et
offrent une solution « quantité de points /
prix » nettement plus intéressante que le
câbles RJ 45.
