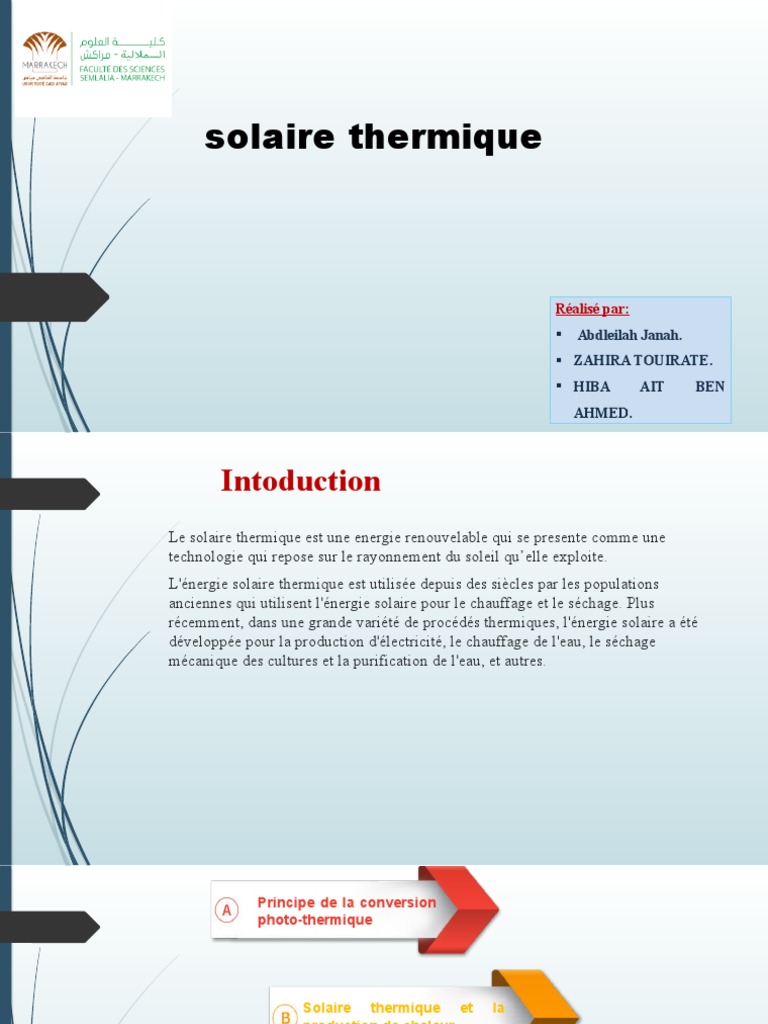

solaire thermique

Réalisé par:
 Abdleilah Janah.
 ZAHIRA TOUIRATE.
 HIBA AIT BEN
AHMED.
 Intoduction
Le solaire thermique est une energie renouvelable qui se presente comme une
technologie qui repose sur le rayonnement du soleil qu’elle exploite.
L'énergie solaire thermique est utilisée depuis des siècles par les populations
anciennes qui utilisent l'énergie solaire pour le chauffage et le séchage. Plus
récemment, dans une grande variété de procédés thermiques, l'énergie solaire a été
développée pour la production d'électricité, le chauffage de l'eau, le séchage
mécanique des cultures et la purification de l'eau, et autres.
 Principe de la conversion
photo-thermique

Solaire thermique et la
production de chaleur
PLAN

Solaire thermique et la
production d’electricite

Solaire thermique au Maroc

Principe de la conversion photo-thermique

La conversion photo-thermique est la transformation directe du rayonnement Solaire

en energie thermique :chaleur.
Cette conversion s’effectue dans l’absorbeur d’un capteur solaire thermique .celui-ci
absobe les radiations solaires qu’il reçoit et les convertit en chaleur .la chaleur est
ensuite transférée à un fluide caloporteur (liquide ou gaz) en contact avec
l’absorbeur.

 Fluide caloporteur : est un fluide (liquide ou gaz) qui par ses propriétiés
physiques permet de transporter de la chaleur d’un point à un autre .
Capteur solaire thermique
Solaire thermique et la production de chaleur

Parmi ces principales applications : la production d’eau chaude sanitaire, le chauffage et le

rafraîchissement de bâtiments d’habitation et tertiaires, ainsi que la production de chaleur pour
l’industrie et les réseaux de chaleur.
La chaleur est collectée au travers des capteurs solaires puis transportée par un fluide
caloporteur dans un circuit hydraulique.
Les capteures solaires sont classés en deux catégories:
 Capteures bases temperature(temperature de travail<95c,exemple: capteurs plans
(chauffe-eau,chauffe-air…).
 Capteures hautes temperature (T>100c),exemple:capteurs a concentration (CSP,chaleur
industrielle).
 Chauffe-eau solaire
le chauffe-eau solaire est un dispositif de captage de l’énergie solaire destiné a fournir
partiellement ou totalement de l’eau chaude sanitaire.
Voici un panneau solaire
chauffe-eau individuel
Principe de fonctionnement
 Voici un schéma du fonctionnement :
Capter l'énergie solaire
Le capteur solaire comprend :
• une plaque pour capter et des tubes métalliques noirs. Ils constituent l'absorbeur.
C'est le cœur du "système solaire", qui reçoit le rayonnement solaire et s'échauffe
• un coffre rigide et thermiquement isolé entourant l'absorbeur. Sa partie supérieure,
vitrée, laisse pénétrer le soleil et retient la chaleur comme une petite serre.
L'ensemble est en général placé sur un toit mais on peut aussi le placer dans d’autre
lieux du moment qu’il a une exposition au soleil durant toute la journée.
 Transporter la chaleur
C'est le rôle du circuit primaire (2).
Qui ce dernier est évidement étanche et calorifugé(matériau qui réduit
les déperditions de chaleur, nécessaire pour isoler les canalisations de
chauffage, d'eau chaude sanitaire et dans le circuit primaire du
chauffe-eau solaire, en particulier dans les locaux non chauffés), il
contient de l'eau additionnée d'antigel.
Ce liquide s'échauffe en passant dans les tubes du capteur, et se dirige ensuite vers un
ballon de stockage d’eau.

Restituer la chaleur
Là, grâce à un échangeur thermique (en serpentin), il cède ses calories(la chaleur)
solaires à l'eau sanitaire (3).
Le liquide primaire, refroidi, repart vers le capteur (4), où il est chauffé à nouveau tant
que l'ensoleillement reste efficace. Et ainsi de suite jusqu’au soir.
Stocker l'eau chaude
Le ballon solaire (5) est une cuve métallique bien isolée. Il constitue la réserve d'eau
sanitaire de la maison.
L'eau chaude soutirée est remplacée immédiatement par la même quantité d'eau
froide du réseau (6),qui est réchauffée à son tour par le mélange d’eau et d’antigel
qui se trouve dans le circuit primaire.
Faire circuler le liquide caloporteur
La circulation du liquide peut être naturelle ou forcée :
  Dans le cas naturelle, le liquide caloporteur circule grâce à sa différence
de densité avec l'eau du ballon. Tant qu'il est plus chaud, donc moins
dense qu'elle, il s'élève naturellement par thermorégulatrice(circulation
naturelle d'un liquide dans une installation du fait de la variation de sa
masse volumique en fonction de la température). Donc le ballon doit être
placé plus haut que les capteurs. Sur ce principe sont conçus les chauffe-
eau solaires "en thermosiphon« (système de pompage des fluides (gaz ou
liquide) basé sur la dilatation et la poussée d'Archimède

 Pour le cas forcee, une petite pompe électrique, le circulateur (7), met en
mouvement le liquide caloporteur(fluide chargé de transporter la chaleur
entre deux ou plusieurs sources de températures) quand il est plus chaud
que l'eau sanitaire du ballon. Son fonctionnement est commandé par un
dispositif de régulation (8) jouant sur les différences de températures : si
la sonde du ballon (10) est plus chaude que celle du capteur (9), la
régulation coupe le circulateur. Sinon, le circulateur est remis en route
et le liquide primaire réchauffe l'eau sanitaire du ballon.
 Et si il n’y a plus de soleil?
Partout , on doit faire face à des périodes défavorables (hiver...).
L'énergie solaire ne peut alors assurer la totalité de la production
d'eau chaude. Aussi, le ballon est équipé d'un dispositif d'appoint
qui prend le relais en cas de besoin, et reconstitue le stock d'eau
chaude. Il peut s'agir :
• d'une résistance (appoint électrique), souvent placée à mi-hauteur du
ballon solaire ;
• d'un échangeur (11) (appoint hydraulique) raccordé à une chaudière
(12) (gaz, fioul, bois) située en aval du ballon.
Un second ballon pourvu d'un réchauffeur électrique peut également
servir d'appoint.
les différentes types des capteurs plans
Plusieurs types de capteurs sont disponibles en fonction du niveau de température visé :
 les capteurs non vitrés sont les plus simples. Capteurs souples ou « moquettes », ils
sont peu coûteux et produisent de l’eau jusqu’à 30 ℃ environ. En revanche, ils ne
peuvent servir pour l’eau sanitaire que dans les pays chauds ;
 les capteurs plans vitrés sont les plus répandus. Particulièrement adaptés à un usage
courant, ils produisent de l’eau entre 50 et 90 ℃ pour les capteurs à double vitrage ;
 les capteurs sous vide sont les plus efficaces mais aussi les plus chers et
les plus fragiles. Ils sont composés de tubes sous vide d’air, ce qui
améliore l’isolation et réduit les pertes de chaleur, ce qui leur permet
d’atteindre jusqu’à 120 ℃ dans certains cas). S’ils s’usent ou perdent
leur étanchéité, leur rendement chute considérablement.
 Chauffe-air solaire
Ce capteur solaire a air, situé à l’extérieur de la maison sous forme d’un panneau
sombre recouvert d’une plaque transparente, utilise la chaleur du soleil pour
réchauffer et assainir l’air ambiant d’une pièce de la maison.
Comment fonctionne un capteur solaire à air ?
Lorsqu'il fait soleil et que la température de l'air dans le capteur est supérieure à la
température de consigne de l'air intérieur, un ventilateur pousse l'air de la maison
dernière la plaque absorbante du capteur. L'air se réchauffe en montant dans le
capteur et retourne dans l'air de la maison.
 Un capteur vitré à air se compose des mêmes éléments qu’un capteur à eau (pour les
chauffe-eau solaires) dont voici un schéma :
 Le vitrage : de lui va dépendre l’intensité du flux lumineux absorbé par le capteur. Il faut
choisir un vitrage ayant une très bonne transmission lumineuse (peu de fer) ;
 L’absorbeur : il s’agit de la partie qui va absorber la chaleur, l’air va passer à travers ou
dans cette partie pour être réchauffé ;
 Le film réfléchissant : son but est d’optimiser le captage des rayons solaires, il limite les
pertes de chaleur par rayonnement ;
 L’isolant : son but est aussi de limiter les pertes de chaleur, mais par conduction cette fois-
ci ;
 Le caisson : assure la solidité structurelle de l’ensemble.
Voici un exemple d’installation solaire qui peut gérer de la chaleur pour chauffer et
produire de l’électrécite:
Solaire thermique et la production d’électricite
Le solaire thermodynamique est l'une des valorisations du rayonnement solaire
direct. Cette technologie consiste à concentrer le rayonnement solaire pour chauffer
un fluide à haute température et produire ainsi de l’électricité ou alimenter en énergie
des procédés industriels.

 Solaire thermodynamique : également appelé solaire à concentration ou CSP

(concentrated solar power), cette technologie permet de convertir le rayonnement
solaire direct en électricité via des processus thermodynamiques
Les systémes de concentration
L'énergie solaire étant peu dense, il est nécessaire de la concentrer, via des miroirs
réflecteurs, pour obtenir des températures exploitables pour la production
d'électricité. Le rayonnement peut être concentré sur un récepteur linéaire ou
ponctuel. Le récepteur absorbe l'énergie réfléchie par le miroir et la transfère au
fluide thermodynamique. Les systèmes à concentration en ligne ont généralement un
facteur de concentration inférieur à celui des concentrateurs ponctuels.
 Une caractéristique du système est son facteur de concentration. Ce coefficient
permet d’évaluer l’intensité de la concentration solaire : plus le facteur de
concentration est élevé, plus la température atteinte sera importante.
Les différents types de centrales solaires
thermodynamiques
 Les centrales à collecteurs cylindro-paraboliques:
Ce type de centrale se compose de rangées parallèles de longs miroirs cylindro-
paraboliques qui tournent autour d’un axe horizontal pour suivre la course du soleil.
Les rayons solaires sont concentrés sur un tube récepteur horizontal, dans lequel
circule un fluide caloporteur dont la température atteint en général 400°C. Ce fluide
est ensuite pompé à travers des échangeurs afin de produire de la vapeur surchauffée
qui actionne une turbine ou un générateur électrique.
centrale à collecteurs cylindro-paraboliques
 Les centrales solaires à miroir de Fresnel:
Une alternative possible consiste à approximer la forme parabolique du collecteur par
une succession de miroirs plans. C’est le principe du concentrateur de Fresnel.
Chacun des miroirs peut pivoter en suivant la course du soleil pour rediriger et
concentrer en permanence les rayons solaires vers un tube ou un ensemble de tubes
récepteurs linéaires fixes. En circulant dans ce récepteur horizontal, le fluide
thermodynamique peut être vaporisé puis surchauffé jusqu’à 500°C. La vapeur alors
produite actionne une turbine qui produit de l’électricité. Le cycle thermodynamique
est généralement direct, ce qui permet d'éviter les échangeurs de chaleur.
centrale solaires à miroir de Fresnel
 Les centrales à tour :
Les centrales solaires à tour sont constituées de nombreux miroirs concentrant les
rayons solaires vers une chaudière située au sommet d'une tour. Les miroirs
uniformément répartis sont appelés héliostats. Chaque héliostat est orientable, et suit
le soleil individuellement et le réfléchit précisément en direction du receveur au
sommet de la tour solaire. Le facteur de concentration peut dépasser 1000, ce qui
permet d'atteindre des températures importantes, de 600 ° C à 1000 °C.
L’énergie concentrée sur le receveur est ensuite soit directement transférée au fluide
thermodynamique (génération directe de vapeur entraînant une turbine ou chauffage
d’air alimentant une turbine à gaz), soit utilisée pour chauffer un fluide caloporteur
intermédiaire. Ce liquide caloporteur est ensuite envoyé dans une chaudière et la
vapeur générée actionne des turbines. Dans tous les cas, les turbines entraînent des
alternateurs produisant de l'électricité.
centrale à tour
 Les centrales à capteurs paraboliques :
Ayant la même forme que les paraboles de réception satellite, les capteurs
paraboliques fonctionnent d'une manière autonome. Ils s’orientent automatiquement
et suivent le soleil sur deux axes afin de réfléchir et de concentrer les rayons du soleil
vers un point de convergence appelé foyer. Ce foyer est le récepteur du système. Il
s’agit le plus souvent d’une enceinte fermée contenant du gaz qui est monté en
température sous l'effet de la concentration. Cela entraîne un moteur Stirling qui
convertit l’énergie solaire thermique en énergie mécanique puis en électricité.
Le rapport de concentration de ce système est souvent supérieur à 2000 et le
récepteur peut atteindre une température de 1000 ° C. Un de leurs principaux
avantages est la modularité : ils peuvent en effet être installés dans des endroits
isolés, non raccordés au réseau électrique. Pour ce type de système, le stockage n'est
pas possible.
centrales à capteurs paraboliques
Solaire thermique au Maroc
Le potentiel solaire du Maroc est exceptionnel, avec des valeurs d’irradiation
annuelle supérieures à 2 200 kWh/m2 dan les régions méridionales, en
particulier au Sahara occidental.

La première centrale solaire thermodynamique, Noor Ouarzazate I (160 MWc),

a été mise en service en février 2016. La deuxième, Noor Ouarzazate II (200
MWc), a été mise en service en janvier 2018. La troisième, Noor Ouarzazate III,
première centrale marocaine utilisant la technologie solaire à tour (150 MWc) a
été mise en service en décembre 2018. La quatrième, Noor Ouarzazate IV (70
MWc), de technologie photovoltaïque, a été mise en service fin
Les centrales thermique
L’impact environnementale du solaire
thermique au Maroc
