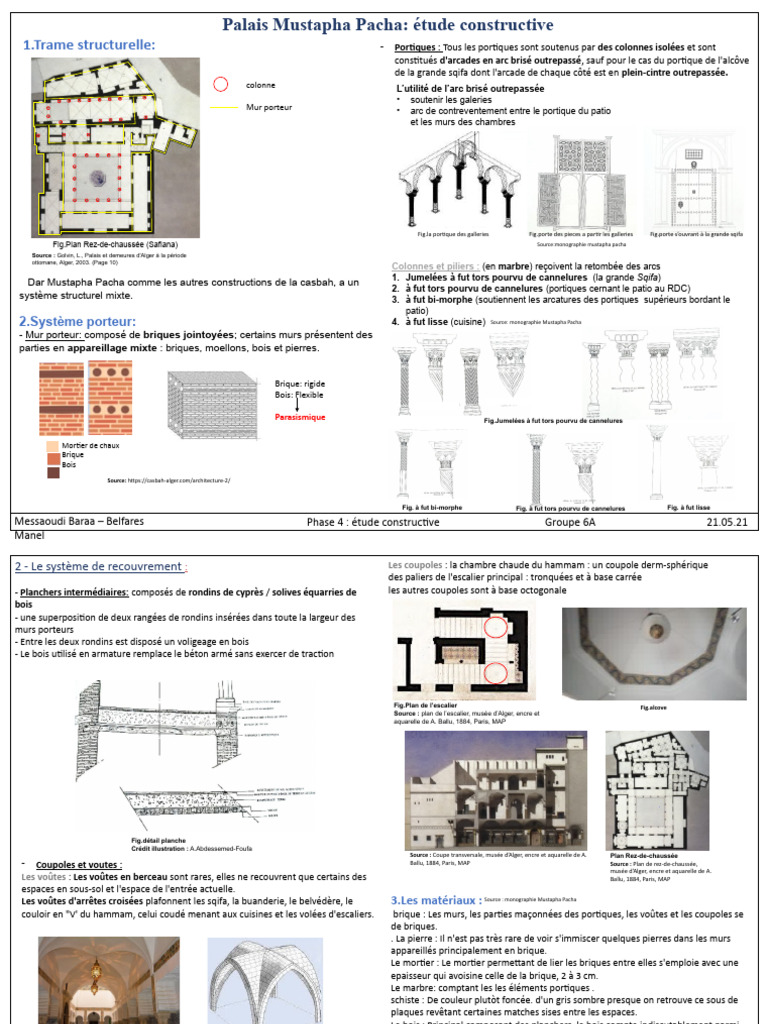

Palais Mustapha Pacha: étude constructive

1.Trame structurelle: - Portiques : Tous les portiques sont soutenus par des colonnes isolées et sont
constitués d'arcades en arc brisé outrepassé, sauf pour le cas du portique de l'alcôve
de la grande sqifa dont l'arcade de chaque côté est en plein-cintre outrepassée.
colonne L’utilité de l’arc brisé outrepassée
• soutenir les galeries
Mur porteur • arc de contreventement entre le portique du patio
et les murs des chambres

Fig.la portique des galleries Fig.porte des pieces a partir les galleries Fig.porte s’ouvrant à la grande sqifa
Fig.Plan Rez-de-chaussée (Saflana) Source:monographie mustapha pacha
Source : Golvin, L., Palais et demeures d'Alger à la période
ottomane, Alger, 2003. (Page 10)
Colonnes et piliers : (en marbre) reçoivent la retombée des arcs
1. Jumelées à fut tors pourvu de cannelures (la grande Sqifa)
Dar Mustapha Pacha comme les autres constructions de la casbah, a un
2. à fut tors pourvu de cannelures (portiques cernant le patio au RDC)
système structurel mixte. 3. à fut bi-morphe (soutiennent les arcatures des portiques supérieurs bordant le
patio)
2.Système porteur: 4. à fut lisse (cuisine) Source: monographie Mustapha Pacha
- Mur porteur: composé de briques jointoyées; certains murs présentent des
parties en appareillage mixte : briques, moellons, bois et pierres.

Brique: rigide
Bois: Flexible

Parasismique Fig.Jumelées à fut tors pourvu de cannelures

Mortier de chaux
Brique
Bois
Source: https://casbah-alger.com/architecture-2/

Fig. à fut bi-morphe Fig. à fut tors pourvu de cannelures Fig. à fut lisse

Messaoudi Baraa – Belfares Phase 4 : étude constructive Groupe 6A 21.05.21

Manel
2 - Le système de recouvrement :
- Planchers intermédiaires: composés de rondins de cyprès / solives équarries de
bois
- une superposition de deux rangées de rondins insérées dans toute la largeur des
murs porteurs
- Entre les deux rondins est disposé un voligeage en bois
- Le bois utilisé en armature remplace le béton armé sans exercer de traction
Fig.détail planche
Crédit illustration : A.Abdessemed-Foufa
- Coupoles et voutes :
Les voûtes : Les voûtes en berceau sont rares, elles ne recouvrent que certains des
espaces en sous-sol et l'espace de l'entrée actuelle.
Les voûtes d'arrêtes croisées plafonnent les sqifa, la buanderie, le belvédère, le
couloir en "V' du hammam, celui coudé menant aux cuisines et les volées d'escaliers.
Fig.voûtes d'arrêtes croisées
Messaoudi Baraa – Belfares Manel Phase 4 : étude constructive
Les coupoles : la chambre chaude du hammam : un coupole derm-sphérique
des paliers de l'escalier principal : tronquées et à base carrée
les autres coupoles sont à base octogonale
Fig.Plan de l’escalier Fig.alcove
Source : plan de l’escalier, musée d’Alger, encre et
aquarelle de A. Ballu, 1884, Paris, MAP
Source : Coupe transversale, musée d’Alger, encre et aquarelle de A. Plan Rez-de-chaussée
Ballu, 1884, Paris, MAP Source : Plan de rez-de-chaussée,
musée d’Alger, encre et aquarelle de A.
Ballu, 1884, Paris, MAP
3.Les matériaux : Source : monographie Mustapha Pacha
brique : Les murs, les parties maçonnées des portiques, les voûtes et les coupoles se
de briques.
. La pierre : Il n'est pas très rare de voir s'immiscer quelques pierres dans les murs
appareillés principalement en brique.
Le mortier : Le mortier permettant de lier les briques entre elles s'emploie avec une
epaisseur qui avoisine celle de la brique, 2 à 3 cm.
Le marbre: comptant les les éléments portiques .
schiste : De couleur plutòt foncée. d'un gris sombre presque on retrouve ce sous de
plaques revêtant certaines matches sises entre les espaces.
Le bois : Principal composant des planchers, le bois compte indiscutablement parmi
les materiux assurant la stabilité de l'édifice.
Groupe 6A 21.05.21
