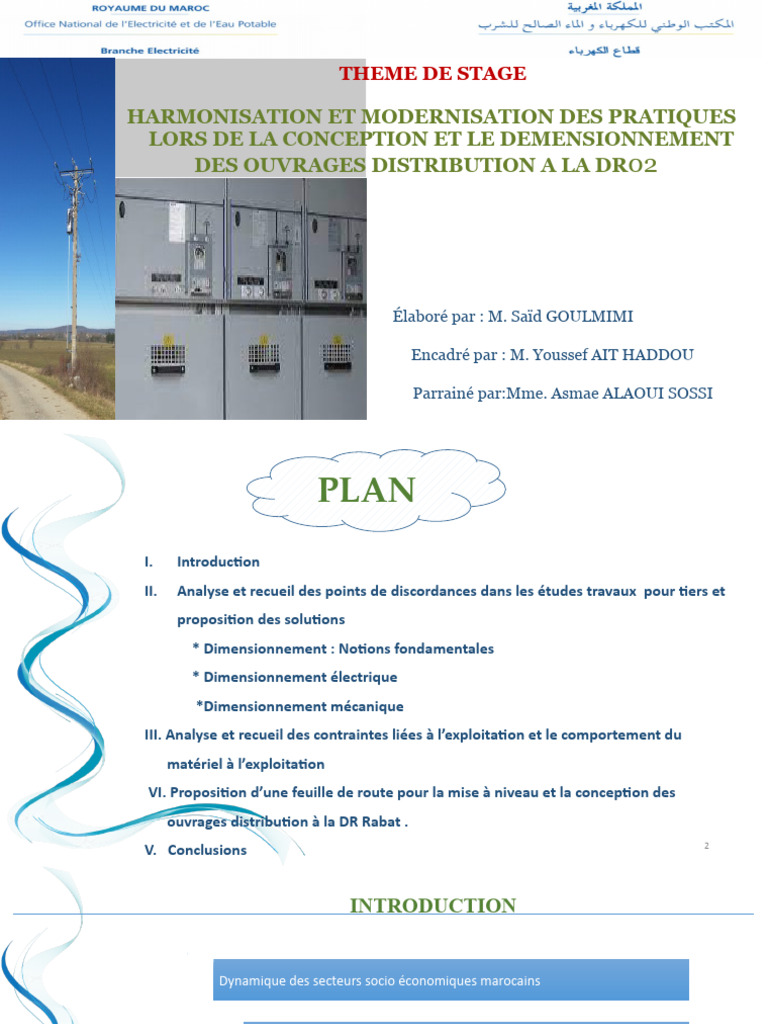

TH THEME DE STAGE
HARMONISATION ET MODERNISATION DES PRATIQUES

LORS DE LA CONCEPTION ET LE DEMENSIONNEMENT
DES OUVRAGES DISTRIBUTION A LA DR02
Élaboré par : M. Saïd GOULMIMI
Encadré par : M. Youssef AIT HADDOU
Parrainé par:Mme. Asmae ALAOUI SOSSI

PLAN
I. Introduction
II. Analyse et recueil des points de discordances dans les études travaux pour tiers et
proposition des solutions
* Dimensionnement : Notions fondamentales
* Dimensionnement électrique
*Dimensionnement mécanique
III. Analyse et recueil des contraintes liées à l’exploitation et le comportement du
matériel à l’exploitation
VI. Proposition d’une feuille de route pour la mise à niveau et la conception des
ouvrages distribution à la DR Rabat .
2
V. Conclusions
INTRODUCTION
Dynamique des secteurs socio économiques marocains
Demande d’électricité en progresse
Adaptation de l’infrastructure électrique- efficacité -coût
Dimensionnement optimal des ouvrages
Amélioration des performances
3
II. Analyse et recueil des points de discordances
dans les études travaux pour tiers et propositions des
solutions
ANALYSE ET RECUEIL DES POINTS DE DISCORDANCES DANS LES ÉTUDES TRAVAUX POUR TIERS ET PROPOSITION
DES SOLUTIONS
II-1. DIMENSIONNEMENT : NOTIONS FONDAMENTALES
5
DES SOLUTIONS
DIMENSIONNEMENT : NOTIONS FONDAMENTALES

DIMENSIONNEMENT : POURQUOI ?
Contexte énergétique actuel

 Forte évolution de la demande en électricité
 Dynamique socio-économique soutenue.
 Clientèle exigeante sur le plan de la qualité du produit
« énergie électrique » et la continuité d’alimentation.
Contraintes liées à l’exploitation des installations électriques

 Incidents fréquents.
 Surintensités ( surcharges, court-circuit accidentels …).
 Variations de tension. 6
NOTION DE CONCEPTION DES
Cycle de vie d’un ouvrage
OUVRAGES ÉTUDES
ÉTUDES&&CALCULS
CALCULS
Architecture
Architecturedes
desréseaux.
réseaux.
Dimensionnement
Dimensionnementdes deséquipements.
équipements.
Choix
Choixet
etréglage
réglagedes
desprotections.
protections.
PERFORMANCES
PERFORMANCESATTENDUES
ATTENDUES
7
QUEL IMPACT SUR LA QUALITÉ DE SERVICE ?
Dimensionnement
Sous- Surdimensionnemen Dimensionnement
dimensionnement t Optimal
• Surcoûts et dépenses inutiles.

• Mauvaise qualité de service. Continuité de l’alimentation
• Augmentation des pertes
• Augmentation des pertes
techniques au niveau des
techniques.
transformateurs. Qualité de la tension
• Réduction de la durée de vie des
• Pertes sur la rentabilité du
ouvrages(Echauffement-
projet.
dégradation). Moindres Coûts
• Pertes financières considérables
(END, NDD, Réinvestissement,
charges d’exploitation..).
8
a) Type de dimensionnement des réseaux électriques
Dimensionnement
Dimensionnement
Dimensionnement Dimensionnement
Géométrique Mécanique Electrique
 Portées (max, Equi- et critique).  Chutes de tension.

 Distances de surplomb.
 Garde au sol.  Surcharges.
 Distances de voisinages.
 Flèches.  Pertes.
 Conditions climatiques.
 Efforts appliqués aux supports.  Courants de court-circuit.*
 Distances d’éloignement.
 Choix des supports.
 Exigence d’esthétique.
 Choix des armements.
 Ecartement minimal. *Eléments à dimensionner
 Hypothèses de calculs*
 Conducteurs.
 Appareils de coupure. 9
II. ANALYSE ET RECUEIL DES POINTS DE
DISCORDANCES DANS LES ÉTUDES TRAVAUX
POUR TIERS
II-2)DIMENSIONNEMENT ELECTRIQUE
ANALYSE ET RECUEIL DES POINTS DE DISCORDANCES DANS
LES ÉTUDES TRAVAUX POUR TIERS
II-2)Dimensionnement électrique
a) courant de court-circuit
Le processus actuel de dimensionnement électrique des ouvrages
HTA répond uniquement aux trois contraintes suivantes :
• Surcharges.
• Chutes de tension.
• Pertes.
 La contrainte des courants de court-circuit n’est pas pris
en considération dans le dimensionnement des ouvrages HTA
.
11
ANALYSE ET RECUEIL DES POINTS DE DISCORDANCES DANS LES
ÉTUDES TRAVAUX POUR TIERS
INCIDENT TYPE  Le branchement du client ABGAZ situé à 600m du PT
60/22KV SOUK LARBAA a enregistré plusieurs incidents
de rupture de câble .
 La ligne HTA desservant ABGAZ est constituée de :
PT 60/22 KV LP 147,1mm²
 3OOm de la linge principale section 147,1 mm².
S.LARBAA L=300m  3OOm en câble ALMELEC 34,4 mm².
 Deux types de causes peuvent engendrer la rupture
des câble :
 Causes d’origines mécanique.
PT AB GAZ
 Causes d’origines électrique
Brt PT AB GAZ 300m

En 34,4mm² En l’absence des causes d’origine mécanique,
l’origine de ces incidents pourrait être liée au
dépassement de la tenue thermique des câbles
TENUE THERMIQUE DU RESEAU HTA

Pour répondre à la contrainte de la tenue thermique des conducteurs
la section des câbles doit satisfaire à la condition suivante :
Icc : courant de court-circuit maximal

t : durée du court-circuit
k : coefficient défini dans la norme CEI 60865
on prend
t : 1s
k : 76,4 pour les câbles en Almelec
13
OBJECTIF DU CALCUL DU COURT- CIRCUIT
MAITRISER LE DIMENSIONNEMENT DES BRANCHEMENTS RÉALISÉS AU VOISINAGE DES POS
En se référant au Icc admissible de chaque conducteur .
A l’aide des simulations effectuées par le logiciel CYMDIST.
On vérifie la tenue thermique des câbles et des conducteurs.
14
DÉTERMINATION DU RAYON DE PROPAGATION DES ICC3 :
Pour les câbles en Almelec Icc = 76,4 x S
Imax Imax
Section Nature Réactance R20°C R35°C Permanent Permanent I max admissible
(mm2) (mΩ/m) (mΩ/m) (mΩ/m) Eté (A) Hiver (A) lors d’un court-
circuit d’1s (kA)
34,4 Almelec 0,39 0,938 0,994 84 145 2,63
75,5 Almelec 0,375 0,427 0,453 130 240 5,77
148,1 Almelec 0,36 0,218 0,231 187 365 11,31
15
16
COURBE ICC3 PAR LE LOGICIEL CYMDIST :
 En se basant sur la valeur de Icc coté 60 Kv communiqué par le Dispatching National.
 Intégration de l’ impédance du transformateur pour calculer le Icc au niveau J.B 22KV
 Intégration de l’ impédance de la ligne pour calculer le Icc au niveau de chaque point
A Partir du cymdist , la courbe des courants Icc en fonction du distance du poste source est
généré
17
Exemple du profil de courant de court circuit
 sur la base des courbes des Icc générés par Cymdist et

le courant de court-circuit maximal admissible des
conducteurs, les rayons d’utilisation de chaque section
des câbles usuels par rapport aux postes sources sont
définis .
 Pour cet exemple on note que sur un rayon de 1,8 km à

partir du JDB 22 KV, la valeur de Icc dépasse la tenue
thermique des câbles Almelec de section 75,5 mm² et
34,4 mm²
 Les câbles en section de 34,4 mm² ne peuvent être

utilisés qu’au delà d’un rayon de 7 KM du JDB 22 KV
Lors de l’établissement des études des branchements HTA aux voisinages des postes sources
Il est préconiser de :
1- Prise en considération des calculs des courants de court-circuit

pour le dimensionnement des branchements HTA.
2- Respect des rayons de propagation des Courants de courts-

circuit et choix des sections adéquates.
3- Intégration de la contrainte ‘‘Courants de court-circuit’’ dans le

schéma Directeur du réseau Moyenne tension et postes sources.
4- Généralisation du logiciel Cymdist pour le calcul et la vérification des

Courants de court-circuit au niveau des postes sources et réseaux HTA.
19
DES SOLUTIONS
b) Réduction de courant transité en souterrain
courant admissible câble Aluminium
20
DES SOLUTIONS
Etude de cas
Puissance Puissance Moment DU/U DU/U
Cable U-1000
ARVFV section appelée cumulée K pour M
Tronçon Longueur Courant électrique M1 Tronçon Extrimité
foisonnée foisonnée =1
m mm² Kva Kva A Kw x Km % %
DEPART-B
PT17-B1 72 3x240+95 17,09 152,03 230,99 10,95 7,60 1,30 1,30
B1-B2 25 3x150+70 16,96 134,94 205,03 3,37 5,14 0,59 1,89
B2-B3 25 3x150+70 16,5 117,98 179,26 2,95 5,14 0,52 2,40
B3-B4 58 3x150+70 16,5 101,48 154,19 5,89 5,14 1,03 3,43
B4-B5 35 3x150+70 16,5 50,09 76,11 1,75 5,14 0,31 3,74
B5-B6 23 3x150+70 16,5 33,59 51,04 0,77 5,14 0,14 3,88
B6-B7 23 3x150+70 17,09 17,09 25,97 0,39 5,14 0,07 3,95
B4-B8 35 3x150+70 11,63 34,89 53,01 1,22 5,14 0,21 3,65
B8-B9 23 3x150+70 11,63 23,26 35,34 0,53 5,14 0,09 3,74
B9-B10 23 3x150+70 11,63 11,63 17,67 0,27 5,14 0,05 3,7921
-selon la norme ,lors de dimensionnement du câble souterrain , il faut tenir compte des coefficients de réduction à
adopter lors de l’utilisation de plus d’un circuit
 Les intensités maximales admises doivent être minorées par les facteurs de correction ci-dessus,
 lorsque les câbles enterrés cheminent en parallèle (écartement de 20 cm), avec ou sans fourreau. Cette réduction
de capacité est à appliquer uniquement lors d'un parcours commun supérieur à 10 mètres
 Le coefficient de réduction K=K4.K5.K6.K7.Kn.Ks

DES SOLUTIONS
En appliquant le coefficient de réduction pour les sections :
Puissance Puissance
Cable U-1000 ARVFV
section
Tronçon Longueur appelée foisonnée cumulée foisonnée Courant
I admissible
m mm² Kva Kva A
DEPART-B
PT17-B1 72 3x240+95 17,09 152,03 230,99 267,25
B1-B2 25 3x150+70 16,96 134,94 205,03 204,68
B2-B3 25 3x150+70 16,5 117,98 179,26 301
B3-B4 58 3x150+70 16,5 101,48 154,19 301
B4-B5 35 3x150+70 16,5 50,09 76,11 301
B5-B6 23 3x150+70 16,5 33,59 51,04 301
B6-B7 23 3x150+70 17,09 17,09 25,97 301
B4-B8 35 3x150+70 11,63 34,89 53,01 301
B8-B9 23 3x150+70 11,63 23,26 35,34 301
B9-B10 23 3x150+70 11,63 11,63 17,67 23
301
C)Dimensionnement d’un branchement HTA dans une zone évolutive
ETUDE DE CAS (zone sidi yahya)
Dimensionnement d’un branchement HTA dans une zone évolutive
Schéma unifilaire de la dérivation
 Premier tronçon à partir de la ligne principale est en

souterrain câble 150mm²Alu d’une L= 80m.
 Deuxième tronçon de L= 900m en câble ALMELEC 34,4
mm².
 Troisième tronçon de L=1500m en souterrain câble
150mm²Alu.
 Quatrième tronçon de L=1200m en câble ALMELEC 34,4
mm².
 Avec une nouvelle puissance projetée de 2000 KVA
Dimensionnement d’un branchement HTA dans une zone évolutive
Tronçon Contraintes Solutions
1 Section faible (passage de la section 147,1 mm² AL-Acier à 150 mm² Souterrain) Section recommandée 240mm²
2 Section faible 34 ,4mm² Sachant que les deux clients A et B sont réalisés simultanément pour
une puissance de 2450 kVa , et la zone en pleine d’expansion , ce
branchements doit être réaliser en 75,5 mm²
3 Réalisation du tronçon de ligne en souterrain dans une zone boisée Dans le cas où le client n’obtient pas les autorisations nécessaires au
passage de la ligne HTA en arien auprès des services concernés, le
passage en souterrain reste une solution à envisager mais en
adoptant la technique du circuit traversée en tube annelé 750 dont
la protection mécanique de la canalisation est renforcée en mettant
le câble à l'abri :
 des compressions dues aux efforts de surface ;
 des chocs provoqués par les racines des arbres
4
Section faible 34 ,4mm² ce tronçon doit être réaliser en 75,5 mm²
Afin d’éviter le sous-dimensionnement des sections de câble dans une zone évolutive , et pour
minimiser le taux de perte , il est recommandé ce qui suit :
1- A partir d’une puissance à installer de l’ordre de 2MVA , prévoir le dimensionnement

de la section du branchement en 75,5mm²(prévoir des futurs raccordements)
2-Lors du passage en souterrain à partir d’une ligne HTA aérien d’une section de l’ordre de 148mm²
La section de la ligne souterraine doit être dimensionné en 240mm².
3- Pour les lignes souterraine dans une zone boisée le câble doit être proteger en tube annulé 750
schéma Directeur du réseau Moyenne tension et postes sources.
27
D) Influence de la température sur le Choix de la section du câble aérien
 Lors du passage d’un courant

électrique ,l’âme du câble s’échauffe par effet
joule dû à la résistivité du matériau qui est sa
propriété à s’opposer au passage d’un
courant électrique .
 La résistivité croit avec la température.
 La résistance R d’un récepteur (câble) est
proportionnelle à la résistivité du matériau ,
à la section S et la longueur L
R=
28
B)Dimensionnement électrique
B-2) Influence de la température sur le Choix de la section du câble aérien
• Dans les zones connus par une température ambiante élevée (Eté),
• Echauffement des conducteurs
• La résistivité croit avec la température
• Diminution du pouvoir de transit du courant

Imax Imax
Section Permanent Permanent
(mm2) Eté (A) Hiver (A)
• Eviter de dimensionner le câble au courant maximal dans
34,4 84 145
les zones connues par le température élevée 75,5 130 240
• Augmenter la section du câble 148,1 187 365
29
a-1) Traversée des Oued
Le trajet entre
des deux IACM
existant est de
 La figure ci contre montre que lors de l’étude de
13km conception de cette ligne traversant oued sebou au niveau
du départ Rive Gauche , les deux IACM existants sont
mal placés.
 L’intervention des équipes nécessite le parcourt d’un
trajet de 13 km qui augmente la durée Le rétablissement
au cas d’incident.
L’Oued doit être encadrer par un IACM et OCR

IACM télecommandé à savoir :
• DRR
• IATCT
• IAT
IACM
ANALYSE ET RECUEIL DES POINTS DE
DISCORDANCES DANS LES ÉTUDES TRAVAUX
POUR TIERS
II- 3)DIMENSIONNEMENT MECANIQUE

Dimensionnement mécanique
Hypothèses administratives
-Le processus de dimensionnement mécanique des lignes HTA se base sur des hypothèses administratives de
l’arrêté technique du Ministère des Travaux Publics du 15 Mars 1963.Zone 2 ou zone à vent fort: spécifique
à la chaîne de l'Atlas, la chaîne du Rif et ville de Dakhla;
Hypothèse de calcul Z1 et Z 2 Carte climatique du Maroc
•
32
ANALYSE ET RECUEIL DES POINTS DE DISCORDANCES DANS LES ÉTUDES TRAVAUX
POUR TIERS
 Les vitesses maximales à la zone 1

- 20 m/s pour l’hypothèse A
- 13 m/s pour l’hypothèse B
33
Le monde a connu des changements climatiques:
-Le changement climatique
-Le changement de la vitesse du vent

-changement de l’effort exercé par le vent sur les supports
-Stabilité du réseau HTA touchée
-Rupture des
-Télescopage des
câbles. -Endommagement
câbles
-Dépassement de des supports et
-Dépassement de la
la charge de des armements
portée maximale
rupture du câble 34
 En 2015 , la région d’aghareb a enregistré

des vents violents qui ont comme dégâts:
 Destruction d’un tronçon de la ligne 400

KV Mellousa- OUALILI au niveau de la
commune Nouirate .
 Destruction de deux grandes dérivations

HTA (EL HAJ HADI et ISMAILI).
 Plusieurs supports ont été endommagés à

d’autre dérivation du réseau HTA de la DP
35
Sidi kacem.
France: Arrêté du 17 Mai 2001
Article 13: Résistance mécanique
Pression de vent Domaine d’application
Zone normal 570 HTA-HTB

Zone à vent fort 638 HTA-HTB
Zone à haute pression de vent 718 HTB
03/04/2024 36
détermination des efforts appliqués à un support
 Résolution de l’équation de changement d’état
 E 2 mi2  E 2
t t 
3
f
2
f  ae  2  E  f   i   ti  
2
 ae2  m 2f
 24 ti  24
 Efforts appliqués à un support:

Projections de la résultante R
α a1  a2 α
H = 3.S.(t1  t2).sin  3.Pv. . .cos²
2 2 2
α
L = 3.S.(t2  t1).cos( )
2
La pression du vent fait partie des
paramètres inclus dans le calcul de
l’effort du support 37
ANALYSE ET RECUEIL DES POINTS DE DISCORDANCES DANS LES ÉTUDES TRAVAUX
POUR TIERS
Afin de fiabiliser les hypothèses de calculs en vigueur et de renforcer des contraintes mécaniques dues aux
effets du vent , la méthodologie suivante à adopter :
 l’acquisition des données météorologiques auprès des entités concernées à savoir :

 Centre Royal de Détection Spatiale.
 Direction Nationale de la Météorologie
 Recueillir l’historique des valeurs enregistrées relatifs à un nombre d’années à préciser par la suite en
coordination avec l’administration compétente.
 Une fois les données recueillies, l’analyse portera sur :
 Le rapprochement des valeurs recueillies avec les hypothèses en vigueurs. En cas de divergences,
définir une nouvelle zone avec de nouvelles hypothèses .
 La définition d’éventuelles changements constatés des hypothèses de calcul.
38
Conception ligne HTA
 Aux traversées des routes nationales ou de grande
circulation ,Autoroute, Oued et la voie ferrée les deux supports
de la traversée seront en arrêt double avec le renforcement des
bretelles.

Pour l’étude de ce type de support, on doit vérifier pour chaque
Hypothèse les efforts L et H une fois la portée Amont est à la
terre, une fois la portée aval est à la terre et une fois les deux
portées sont en place
Portée équivalente ae:
ae 
a 3
i
a
 Lors de l’insertion des supports pour dérivation, cette
opération touche à la stabilité de la ligne par le changement
de la portée équivalente relative au canton .
 Dérivation à partir du support existant avec une portée

molle.
40
III. ANALYSE ET RECUEIL DES CONTRAINTES
LIEES A L’EXPLOITATION ET ANALYSE DU
COMPORTEMENT DU MATERIEL
ANALYSE ET RECUEIL DES CONTRAINTES LIEES A L’EXPLOITATION ET ANALYSE DU COMPORTEMENT DU MATERIEL
Analyse des indicateurs UNIPED

 Nombre d'incident moyen par groupe de cause 2018-2020
Nbre.d'incident moyen par groupe de cause 2018-2020

Appareil de coupure
Boite d'extrémité
Bretelle rompue
Câble armé
2%2% 4%
0% Câble rompu
14% 9%
Causes divers
Causes indéterminées
5%
17% Corps étranger
2%
Isolateurs cassés
11%
Poste client
Poste ONED
7%
3% 24% POSTE SOURCE
Support endommagé
42
ANALYSE ET RECUEIL DES CONTRAINTES LIEES A L’EXPLOITATION ET ANALYSE DU
Anomalies Axe d’améliorations

Arrêter le câble au niveau de la pince d’ancrage et l’ajout d’une bretelle
en câble 75,5 mm² par l’utilisation de 4 blocs de dédoublement pour le cas
du câble 34,4mm².
Remplacement de la pince par du manchon d’ancrage pour le cas du câble
1) Ruptures de câble au niveau de la 75,5 mm².
pince d’ancrage Prévoir une pince suffisamment longue pour augmenter la surface de
contact entre la pince et le câble.
 Utilisation de la nouvelle gamme des pinces d’ancrage à serrage par
étrier (4 brides) : un achat est prévu en coordination avec le service A.G.S
pour l’acquisition de ce matériel.
Donner à la gorge de la pince un rayon de courbure longitudinal suffisant
pour que la pression radiale ne soit pas intense et n’écrase pas les brins
à l’intérieur de la gorge.
43

Supprimer l’effet des vibrations en agissant sur les points suivants;
 Amortir les vibrations dues aux vents au voisinage de la pince,
 Protéger l’état de surface des brins en éliminant l’effet de serrage.
2) Rupture de câble au niveau de la On peut isoler le câble en utilisant les pinces anti-vibration AGSU en
pince d’alignement et par vibration particulier dans les traversée des Oueds, routes, ONCF. Cette solution est déjà
mise en épreuve depuis plusieurs années, son efficacité est certaine.
Comme dispositifs antivibratoires, on peut utiliser les bretelles
anti vibratoire.
Remplacement des bretelles en câble 34,4 mm² par du câble 75,5 mm² au
niveau des IACM, Postes H61 et supports d’origine
44
3) Retournement de chaine et usure Introduction dans la bride suffisamment d’écrous pour éviter le
des brides et œillets balancement maximal du câble
Introduction d’une nouvelle gamme de composite ne nécessitant , ni
œillets, ni balles socket et ne balance pas
45
VI. PROPOSITION D’UNE FEUILLE DE ROUTE POUR LA MISE À
NIVEAU ET LA CONCEPTION DES OUVRAGES DISTRIBUTION À
LA DR RABAT .
PROPOSITION D’UNE FEUILLE DE ROUTE POUR LA MISE À NIVEAU ET LA CONCEPTION DES OUVRAGES
DISTRIBUTION À LA DR RABAT .
 Depuis plusieurs années ,l’ONEE poursuit sa politique constante de modernisation et

d’automatisation de l’exploitation de son réseau de distribution HTA.
Les principaux objectifs étant d’atteindre une qualité de service compatible avec les
normes et exigences actuelles pour assurer une exploitation des réseaux moins
contraignante et plus sûre.
 Dans ce contexte l’objectif de ce travail c’est d’élaborer une feuille de route traçant
les démarches à suivre lors du traitement des demandes tiers selon les consistances
des travaux et les puissances demandées , dans le but de moderniser la structure des
réseaux actuels par l’intégration des OCR et les cellules préfabriquées aux niveaux
des postes.
47
DES SOLUTIONS
 Depuis plusieurs années ,l’ONEE poursuit sa politique constante de

modernisation et d’automatisation de l’exploitation de son réseau de distribution
HTA.
Les principaux objectifs étant d’atteindre une qualité de service compatible avec les
normes et exigences actuelles pour assurer une exploitation des réseaux moins
contraignante et plus sûre.
 Dans ce contexte la vision de la direction régionale de Rabat c’est d’élaborer

d’une feuille de route traçant les démarches à suivre lors du traitement des
demandes tiers selon les consistances des travaux et les puissances demandées ,
dans le but de moderniser la structure des réseaux actuels par l’intégration des
OCR et les cellules préfabriquées aux niveaux des postes.
48
1. Amélioration de la performance des réseaux HTA
 Favoriser le raccordement en souterrain des projets d’Habitat, au niveau des zones en voie d’urbanisation, tout
en prévoyant des aménagements des réseaux aériens existant et le bouclage avec les postes adjacents.
 Systématiser et harmoniser l’intégration des organes de coupures pour les raccordements HTA en aérien en
tenant compte des directives suivantes :
 L’IACM à SF6: prévoir un IACM à SF6 s’il s’agit d’une ligne principale
 Les OCR : La commission de traitement des affaires importantes examinera l’opportunité de prévoir des
OCR et leurs emplacements, pour les bilans de puissance à partir de 1000 kVA, en particulier pour les cas
suivants :
 La séparation des zones urbaines et des zones rurales
 La séparation des zones industrielles et commerciales des zones d’habitat
 Epargner les sites sensibles des incidents fréquents
 Au niveau d’une longue dérivation objet d’incidents fréquents
 Prévoir des postes de localisation pour les réseaux souterrains de longueur importante, en rabattant cette la
ligne en souterrain sur des postes existants, et ce, dans le but de faciliter la localisation des défauts
 Généralisation des boites de jonctions et boites d’extrémités à isolement 36 KV
 Dans les centres urbains et les villes, il est impératif d’opter pour la réalisation des lignes HTA en souterrain, et
veiller au raccordement HTA en technique de passage en coupure des nouveaux postes HTA/BT qui seront
nouvellement raccordés
49
2. Amélioration de la conception des postes HTA/BT
Dans le cadre de l’amélioration de la conception des postes HTA/BT Distribution et la qualité de l’alimentation
rendue à la clientèle les actions suivantes sont à prévoir :
 Généraliser les postes type bas préfabriqués classiques pour les futurs projets d’habitat en zone rurale
 Equiper les postes des futurs projets en zone urbaine par des PA à 4 voies à partir de 1000 KVA et un PA
supplémentaire tous les 3000 KVA
 Définir les types de cellules à prévoir au niveau des postes HTA/BT
 Cellules compactes étanches non extensibles pour les postes clients au niveau des zones
industrielles
 Cellules compactes étanches extensibles pour les postes de distribution dans les zones
industrielles
 Cellules compactes étanches monoblocs pour les projets d’habitat dans les zones urbaines selon le
bilan de puissance :
Bilan de puissance Type de cellule

(BP)
Cellules MONOBLOC 2x Cellules MONOBLOC 2 Cellules MONOBLOC 2 Cellules MONOBLOC
3 Arrivées/ 2 Arrivées/ 1 protections + Arrivées/ 2 protections + 2 Arrivées/ 1 protections + DDS
protections + 1 PA DDS DDS ou PA
BP< 1000 KVA X (DDS)
BP =< 2000 KVA X X (DDS) 1X

(Si P du dernier poste <= 500 kVA)
BP =< 3000 KVA X 1 à 2X (DDS) 1X
BP =< 6000 KVA X X 1 à 3X (DDS) + 1X (PA) 1X
> 6000 kVA Appliquer la même répartition précédente
50
Merci de Votre Attention

Said12 Actualise1971

Transféré par

Informations du document

Titre original

Copyright

Formats disponibles

Partager ce document

Partager ou intégrer le document

Options de partage

Avez-vous trouvé ce document utile ?

Ce contenu est-il inapproprié ?

Droits d'auteur :

Formats disponibles

Said12 Actualise1971

Transféré par

Droits d'auteur :

Formats disponibles

TH THEME DE STAGE

HARMONISATION ET MODERNISATION DES PRATIQUES

Élaboré par : M. Saïd GOULMIMI

Encadré par : M. Youssef AIT HADDOU

Parrainé par:Mme. Asmae ALAOUI SOSSI

Dynamique des secteurs socio économiques marocains

Demande d’électricité en progresse

Adaptation de l’infrastructure électrique- efficacité -coût

Dimensionnement optimal des ouvrages

Amélioration des performances

II-1. DIMENSIONNEMENT : NOTIONS FONDAMENTALES

DIMENSIONNEMENT : NOTIONS FONDAMENTALES

Contexte énergétique actuel

Contraintes liées à l’exploitation des installations électriques

• Surcoûts et dépenses inutiles.

 Portées (max, Equi- et critique).  Chutes de tension.

Brt PT AB GAZ 300m

TENUE THERMIQUE DU RESEAU HTA

Icc : courant de court-circuit maximal

OBJECTIF DU CALCUL DU COURT- CIRCUIT

MAITRISER LE DIMENSIONNEMENT DES BRANCHEMENTS RÉALISÉS AU VOISINAGE DES POS

En se référant au Icc admissible de chaque conducteur .

A l’aide des simulations effectuées par le logiciel CYMDIST.

On vérifie la tenue thermique des câbles et des conducteurs.

Pour les câbles en Almelec Icc = 76,4 x S

34,4 Almelec 0,39 0,938 0,994 84 145 2,63

75,5 Almelec 0,375 0,427 0,453 130 240 5,77

148,1 Almelec 0,36 0,218 0,231 187 365 11,31

 En se basant sur la valeur de Icc coté 60 Kv communiqué par le Dispatching National.

 Intégration de l’ impédance du transformateur pour calculer le Icc au niveau J.B 22KV

 Intégration de l’ impédance de la ligne pour calculer le Icc au niveau de chaque point

 sur la base des courbes des Icc générés par Cymdist et

 Pour cet exemple on note que sur un rayon de 1,8 km à

 Les câbles en section de 34,4 mm² ne peuvent être

1- Prise en considération des calculs des courants de court-circuit

2- Respect des rayons de propagation des Courants de courts-

3- Intégration de la contrainte ‘‘Courants de court-circuit’’ dans le

4- Généralisation du logiciel Cymdist pour le calcul et la vérification des

courant admissible câble Aluminium

m mm² Kva Kva A Kw x Km % %

 Le coefficient de réduction K=K4.K5.K6.K7.Kn.Ks

m mm² Kva Kva A

Schéma unifilaire de la dérivation

 Premier tronçon à partir de la ligne principale est en

Tronçon Contraintes Solutions

1- A partir d’une puissance à installer de l’ordre de 2MVA , prévoir le dimensionnement

 Lors du passage d’un courant

• La résistivité croit avec la température

• Diminution du pouvoir de transit du courant

L’Oued doit être encadrer par un IACM et OCR

II- 3)DIMENSIONNEMENT MECANIQUE

 Les vitesses maximales à la zone 1

-Le changement climatique

-Le changement de la vitesse du vent

-Stabilité du réseau HTA touchée

 En 2015 , la région d’aghareb a enregistré

 Destruction d’un tronçon de la ligne 400

 Destruction de deux grandes dérivations

 Plusieurs supports ont été endommagés à

Pression de vent Domaine d’application

Zone normal 570 HTA-HTB

 Efforts appliqués à un support:

 l’acquisition des données météorologiques auprès des entités concernées à savoir :
