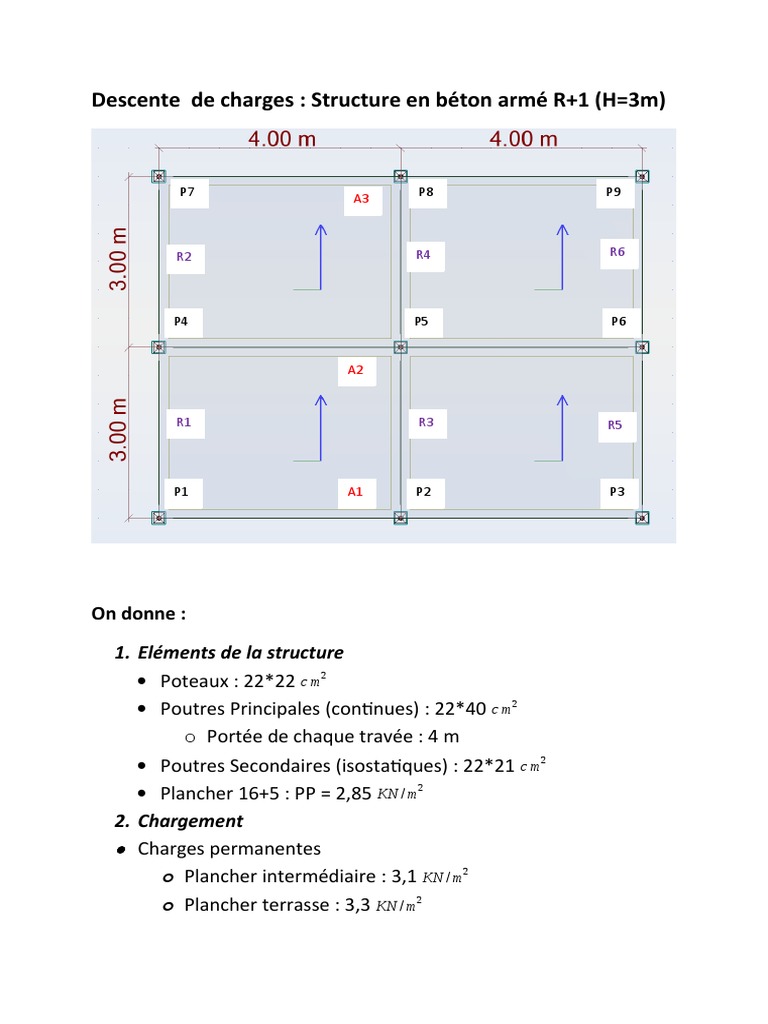

Descente de charges : Structure en béton armé R+1 (H=3m)

P7 P8 P9
A3

R2 R4 R6

P4 P5 P6

A2

R1 R3 R5

P1 A1 P2 P3

On donne :

1. Eléments de la structure
 Poteaux : 22*22 c m2
 Poutres Principales (continues) : 22*40 c m2
o Portée de chaque travée : 4 m
 Poutres Secondaires (isostatiques) : 22*21 c m2
 Plancher 16+5 : PP = 2,85 KN /m2
2. Chargement
 Charges permanentes
o Plancher intermédiaire : 3,1 KN /m2
o Plancher terrasse : 3,3 KN /m2
 o Cloison de 35 cm (Poutres de rive) : 4 KN /m2
o Cloison de 20 cm (Poutres centrales) = 2,5 KN /m2
o Acrotère : 2,75 KN /m
 Charge d’exploitation : Q=1,5 KN /m2

Question : Calculer les charges ultimes appliquées aux poteaux

P4 et P5

Descente de charges

Niveau 2

Dalles :

Ch. Permanentes :
G =PP+Revêtement = 2,85+3,3=6,15 KN /m2

Ch. Exploitations :

Q=1,5 KN /m2

Raidisseurs :

 R1, R2, R5, R6 :

Ch. Permanentes : g R 1=3,905 KN/m

Ch. Exploitations : q R 1=0 KN/m

 R3, R4 :

Ch. Permanentes : g R 3=1,88 KN/m

Ch. Exploitations : q R 3=0,33 KN/m

Poutres :

 Poutres A1, A3 :

Ch. Permanentes : g A 1=13,5 KN/m

Ch. Exploitations : q A 1=2,085 KN/m

 Poutre A2 :

Ch. Permanentes : g A 2=20,02 KN/m

Ch. Exploitations : q A 2=4,5 KN/m

Poteaux :

 Poteau P4 :

Ch. Permanentes : N G 4=52,32 KN

Ch. Exploitations : N Q 4=8,5 KN

N ed 4=83,38 KN

 Poteau P5 :

Ch. Permanentes : N G 5=95,88 KN

Ch. Exploitations : N Q 5=20,48 KN

N ed 5=160,16 KN
−−−−−−−−−−−−−−−−−−−−−−¿

Niveau 1 :
P P Poteau=25*0,22*0,22*3=3,63 KN
P P Poutre =25*0,22*0,4=2,2 KN/m
P P Raidisseur =25*0,22*0,21=1,155 KN/m
gCl 35 =4*3= 12 KN/m
gCl20 =2,5*3= 7,5 KN/m

Dalles :
Ch. Permanentes :
G =PP+Revêtement = 2,85+3,1=5,95 KN /m2

Ch. Exploitations :

Q=1,5 KN /m2

Raidisseurs :

 R1, R2, R5, R6 :

Ch. Permanentes : g R 1=PP+ gCl35 =1,155+12=13,155 KN/m

Ch. Exploitations : q R 1=0 KN/m

 R3, R4 :

Ch. Permanentes : g R 3= PP+ gCl20 =1,155+7,5=8,655 KN/m

Ch. Exploitations : q R 3=0 KN/m

Poutres :

 Poutres A1, A3 :

Ch. Permanentes :
g A 1 =PP+ gdalle + gCl35 =2,2+5,95*1,39+12=22,47 KN/m

Ch. Exploitations :
q A 1=q dalle=1,5*1,39=2,085 KN/m

 Poutre A2 :

Ch. Permanentes :
g A 2= PP+ gdalle + gCl20 =2,2+5,95*2,78+7,5=26,24 KN/m

Ch. Exploitations :
q A 2=q dalle=1,5*2,78=4,17 KN/m

Poteaux :

 Poteau P4 :

Ch. Permanentes :
N G 4=PP+ g R 1*2,78+ g A 2 *1,89+ N GNiv2
4

=3,63+13,155*2,78+26,24*1,89+52,32=142,12 KN

Ch. Exploitations :
N Q 4=q A 2*1,89+ N QNiv2
4 =4,17*1,89+8,5=16,38 KN
N ed 4=1,35* N G 4+1,5* N Q 4=216,43 KN

 Poteau P5 :

Ch. Permanentes :
N G 5=PP+ g R 3*2,78+1,15* g A 2 *3,78+ N GNiv2
5

=3,63+8,655*2,78+1,15*26,24*3,78+95,88=237,64 KN

Ch. Exploitations :
N Q 5=1,15*q A 2*3,78+ N QNiv2
5

=1,15*4,17*3,78+20,48=38,61 KN
N ed 5=1,35* N G 5+1,5* N Q 5=378,73 KN

 Calcul de la semelle sous le Poteau P5

On donne :  σ́ rupture =1 MPa

 Pré dimensionnement de la semelle :

 σ́ ELS =0,33 MPa

 Détermination de A et B

Soit
N G + N Q 237,64+38,61 −3 2
S1= A 1∗B1= = ∗1 0 =0,828 m
σ́ ELS 0,33

Respect d’homothétie des dimensions poteau et semelle :

a
A1=
√ ∗S =0,91 m=B 1
b 1

On choisit A=B=1 m

 Détermination de h

Condition de rigidité :
A−a
≤ d ≤ ( A−a ) ⇒ 0,195 ≤ d ≤ 0,78
4

On prend : d=0,2m

On choisit : h=0,25 m

On cacule le P P semelle=25∗1∗1∗0,25=6,25 KN

On vérifie la condition de portance du sol =

N G + N Q + P Psemelle 237,64+38,61+6,25 3
= ∗1 0 =0,28 MPA ≤ σ́ ELS =0,33 MPa
A∗B 1∗1

La condition est vérifiée

 Calcul de ferraillage :
o Méthode des bielles :
N ed∗( A−a)
AA=
8∗d∗f yd
 500
On donne aciers S 500 : f yd = 1,15 =4 35 MPa
378,73∗0,78
AA= ∗1 0−3=4,24 c m 2= A B
8∗0,2∗435

Soit 6 HA10 =4,71 c m2
