TP hydraulique TP 2

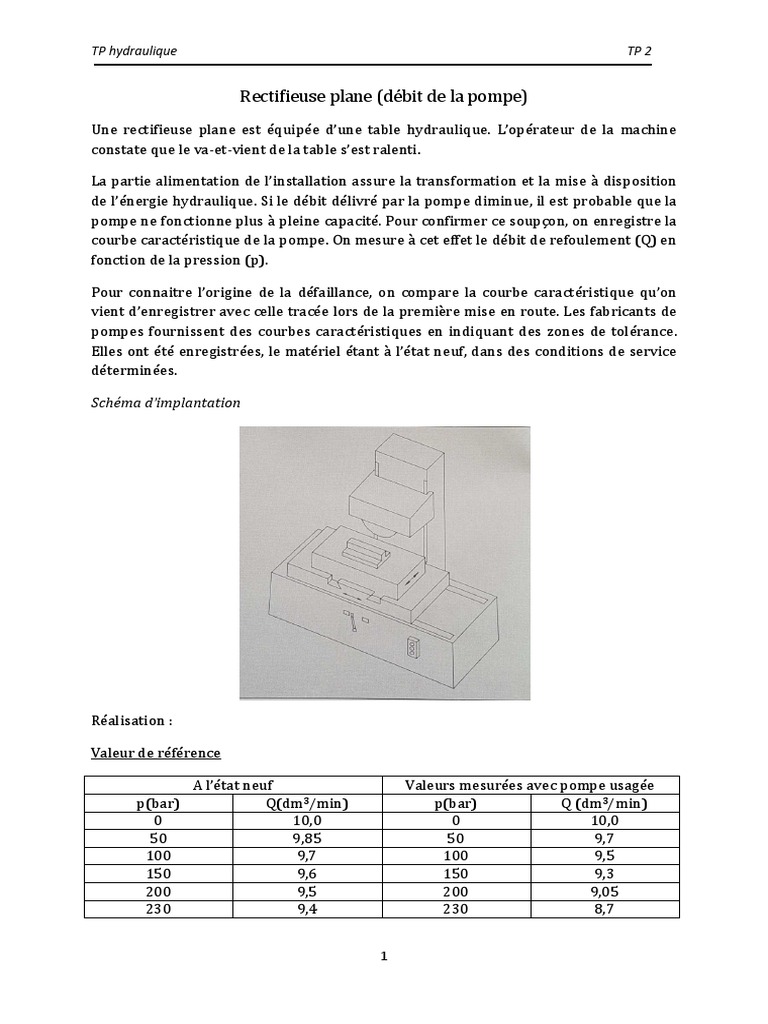

Rectifieuse plane (débit de la pompe)

Une rectifieuse plane est équipée d’une table hydraulique. L’opérateur de la machine
constate que le va-et-vient de la table s’est ralenti.

La partie alimentation de l’installation assure la transformation et la mise à disposition

de l’énergie hydraulique. Si le débit délivré par la pompe diminue, il est probable que la
pompe ne fonctionne plus à pleine capacité. Pour confirmer ce soupçon, on enregistre la
courbe caractéristique de la pompe. On mesure à cet effet le débit de refoulement (Q) en
fonction de la pression (p).

Pour connaitre l’origine de la défaillance, on compare la courbe caractéristique qu’on

vient d’enregistrer avec celle tracée lors de la première mise en route. Les fabricants de
pompes fournissent des courbes caractéristiques en indiquant des zones de tolérance.
Elles ont été enregistrées, le matériel étant à l’état neuf, dans des conditions de service
déterminées.

Schéma d’implantation

Réalisation :

Valeur de référence

A l’état neuf Valeurs mesurées avec pompe usagée

p(bar) Q(dm3/min) p(bar) Q (dm3/min)
0 10,0 0 10,0
50 9,85 50 9,7
100 9,7 100 9,5
150 9,6 150 9,3
200 9,5 200 9,05
230 9,4 230 8,7

1
TP hydraulique TP 2

Représentation graphique
Q
(dm3/min)

Débit

Pression p (bar)

1. Etablissez deux courbes caractéristiques de la pompe,

Une avec les valeurs mesurées à la mise en route de l’installation
Une avec les valeurs mesurées avec la pompe usagée, et tracez-les dans le
diagramme Q-p.
2. Définissez l’échelle à laquelle vous transposerez les valeurs des tableaux dans le
diagramme.

Les valeurs sont celle d’une pompe à engrenage avec un débit de 6,9 cm3/tr, un nombre
de tour du moteur de n=1450 tr/min, une Pmax de 230 bar et une viscosité de
34 mm2/s.

3. Après avoir tracé les courbes caractéristiques de la pompe, tirez-en des

conclusions sur le débit et le rendement de la pompe.

Notez vos observations concernant le débit par rapport à la pression et donnez une
appréciation du rendement volumique. Transposez ces observations d’ordre général sur
le problème posé et indiquez les cause possibles de la défaillance.
