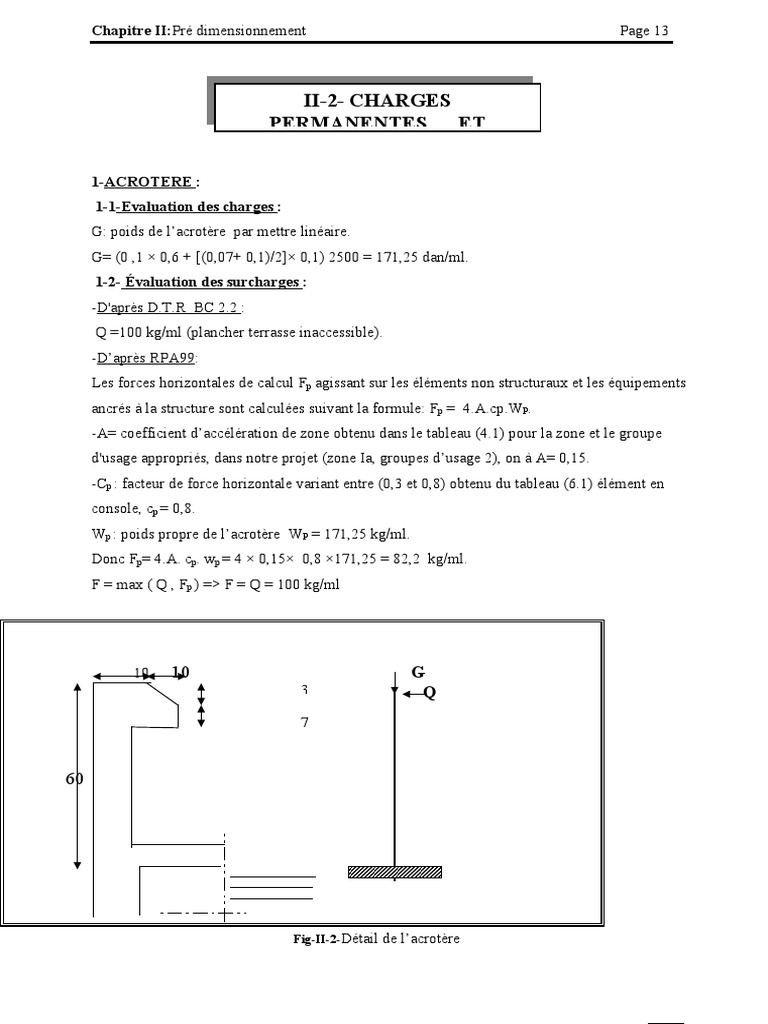

Chapitre II:Pré dimensionnement Page 13

II-2- CHARGES
PERMANENTES ET

1-ACROTERE :
1-1-Evaluation des charges :
G: poids de l’acrotère par mettre linéaire.
G= (0 ,1 × 0,6 + [(0,07+ 0,1)/2]× 0,1) 2500 = 171,25 dan/ml.
1-2- Évaluation des surcharges :
-D'après D.T.R BC 2.2 :
Q =100 kg/ml (plancher terrasse inaccessible).
-D’après RPA99:
Les forces horizontales de calcul Fp agissant sur les éléments non structuraux et les équipements
ancrés à la structure sont calculées suivant la formule: Fp = 4.A.cp.WP.
-A= coefficient d’accélération de zone obtenu dans le tableau (4.1) pour la zone et le groupe
d'usage appropriés, dans notre projet (zone Ia, groupes d’usage 2), on à A= 0,15.
-Cp : facteur de force horizontale variant entre (0,3 et 0,8) obtenu du tableau (6.1) élément en
console, cp = 0,8.
Wp : poids propre de l’acrotère WP = 171,25 kg/ml.
Donc Fp= 4.A. cp. wp = 4 × 0,15× 0,8 ×171,25 = 82,2 kg/ml.
F = max ( Q , Fp ) => F = Q = 100 kg/ml

10 10 G
3 Q
7

60

Fig-II-2-Détail de l’acrotère
Chapitre II:Pré dimensionnement Page 14

2-ESCALIER :
2-1-Pour la paillasse :
-Charge permanente : (DTR B.C 2.2)
*Paillasse (a) :

N° Désignations e (m) γ (N/m3) Charges (N/m2)

1 Carrelage+mortier de pose 0,03 20000 600
2 Poids des marches 0,16/2 22000 1760
3 Poids de la paillasse 0,16/cosα 25000 4684,47
4 Enduit en plâtre 0,01 10000 100
G=7144,47

*Paillasse (b) :

N° Désignations e (m) γ (N/m3) Charges (N/m2)

1 Carrelage+mortier de pose 0,03 20000 600
2 Poids des marches 0,16/2 22000 1760
3 Poids de la paillasse 0,16/cosα 25000 4908,24
4 Enduit en plâtre 0,01 10000 100
G=7368,24

-Surcharge d’exploitation: (DTR B.C 2.2)

Q = 2500 N/m2.
2-2-Pour le palier de repos :
-Charge permanente : (DTR B.C 2.2)

N° Désignations e (m) γ (N/m3) Charges (N/m2)

1 Carrelage+mortier de pose 0,03 20000 600
2 Poids de palier 0,16 25000 4000
3 Enduit en plâtre 0,01 10000 100
G=4700
-Surcharge d’exploitation: (DTR B.C 2.2)
Q = 2500 N/m2.
3- PLANCHERS :
3-1-Plancher à corps creux:
 Plancher terrasse:
-Charge permanente: D'après DTR BC 2.2

N° Désignations e (m) γ(N/m3) Charges (N/m2)

1 Gravillon de protection 0,04 20000 800
2 Etanchiété multicouches 0,02 6000 120
3 Isolation thermique 0,04 4000 160
4 Béton de pente 0,05 22000 1100
5 Plancher à corps creux 0,20 - 2800
6 Enduit en plâtre 0,01 10000 100
G = 5080
-Surcharge d’exploitation: Q = 1000 N/m2.
Chapitre II:Pré dimensionnement Page 15

 Plancher étage courant:

-Charge permanente: D'après DTR BC 2.2

N° Désignations e (m) γ (N/m3) Charges (N/m2)

1 Carrelage+mortier de pose 0,03 20000 600
2 Isolant phonique 0,02 8500 170
3 Plancher à corps creux 0,20 14000 2800
4 Enduit en plâtre 0,01 10000 100
5 Cloisons - - 1000
G = 4670
-Surcharge d’exploitation: Q = 2500 N/m2.

3-2-Plancher dalle pleine:

 Plancher terrasse:
-Charge permanente: D'après DTR BC 2.2

N° Désignations e (m) γ(N/m3) Charges (N/m2)

1 Gravillon de protection 0,04 20000 800
2 Etanchiété multicouches 0,02 6000 120
3 Isolation thermique 0,04 4000 160
4 Béton de pente 0,05 22000 1100
5 Plancher dalle pleine 0,16 25000 4000
6 Enduit en plâtre 0,01 10000 100
G = 6280
-Surcharge d’exploitation: Q = 1000 N/m2.

 Plancher étage courant:

-Charge permanente: D'après DTR BC 2.2

N° Désignations e (m) γ (N/m3) Charges (N/m2)

1 Carrelage+mortier de pose 0,03 20000 600
2 Isolant phonique 0,02 8500 170
3 Plancher dalle pleine 0,16 25000 4000
4 Enduit en plâtre 0,10 10000 100
5 Cloisons - - 1000
G = 5870
-Surcharge d’exploitation: Q = 1000 N/m2.

3-3-Dalle terrasse de l’ascenseur :

-Charge permanente: D'après DTR BC 2.2

N° Désignations e (m) γ(N/m3) Charges (N/m2)

1 Gravillon de protection 0,04 20000 800
2 Etanchiété multicouches 0,02 6000 120
3 Isolation thermique 0,04 4000 160
4 Béton de pente 0,05 22000 1100
5 Plancher dalle pleine 0,12 25000 3000
6 Enduit en plâtre 0,01 10000 100
G = 5280
-Surcharge d’exploitation: Q = 1000 N/m2.
Chapitre II:Pré dimensionnement Page 16

4- CONSOLE :
4-1-Terrasse :
- Charge permanente:

N° Désignations e (m) γ (N/m3) Charges (N/m2)

1 Gravillon de protection 0,04 20000 800
2 Etanchiété multicouches 0,02 6000 120
3 Isolation thermique 0,04 4000 160
4 Béton de pente 0,05 22000 1100
5 Plancher dalle pleine 0,14 25000 3500
6 Enduit en plâtre 0,01 10000 100
G=5780

-Surcharge d’exploitation: Q = 1000 N/m2.

4-2-Etage courant:
- Charge permanente:

N° Désignations e (m) γ (N/m3) Charges (N/m2)

1 Carrelage+mortier de pose 0,03 20000 600
2 Isolant phonique 0,02 8500 170
3 Plancher dalle pleine 0,14 25000 3500
4 Enduit en plâtre 0,01 10000 100
G = 4370
-Surcharge d’exploitation: Q = 1000 N/m2.
