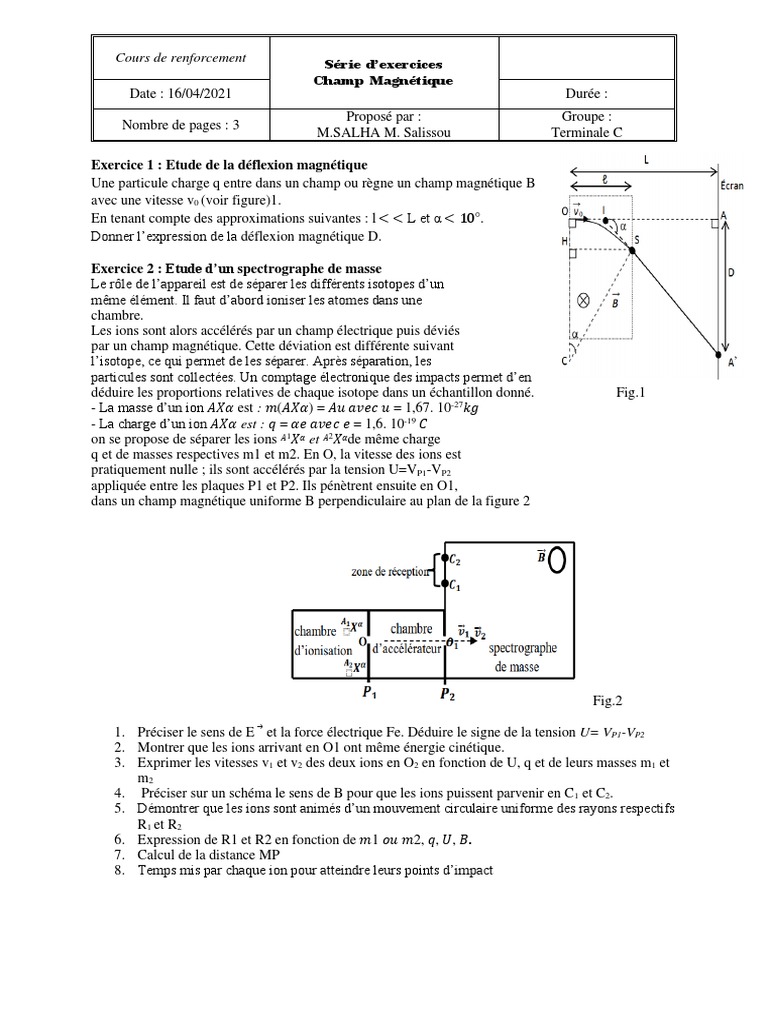

Cours de renforcement Série d’exercices

Champ Magnétique
Date : 16/04/2021 Durée :
Proposé par : Groupe :
Nombre de pages : 3
M.SALHA M. Salissou Terminale C

Exercice 1 : Etude de la déflexion magnétique

Une particule charge q entre dans un champ ou règne un champ magnétique B
avec une vitesse v0 (voir figure)1.
En tenant compte des approximations suivantes : l < < L et α < 10°.
Donner l’expression de la déflexion magnétique D.

Exercice 2 : Etude d’un spectrographe de masse

Le rôle de l’appareil est de séparer les différents isotopes d’un
même élément. Il faut d’abord ioniser les atomes dans une
chambre.
Les ions sont alors accélérés par un champ électrique puis déviés
par un champ magnétique. Cette déviation est différente suivant
l’isotope, ce qui permet de les séparer. Après séparation, les
particules sont collectées. Un comptage électronique des impacts permet d’en
déduire les proportions relatives de chaque isotope dans un échantillon donné. Fig.1
- La masse d’un ion 𝐴𝑋𝛼 est : 𝑚(𝐴𝑋𝛼) = 𝐴𝑢 𝑎𝑣𝑒𝑐 𝑢 = 1,67. 10-27𝑘𝑔
- La charge d’un ion 𝐴𝑋𝛼 est : 𝑞 = 𝛼𝑒 𝑎𝑣𝑒𝑐 𝑒 = 1,6. 10-19 𝐶
on se propose de séparer les ions 𝐴1𝑋𝛼 et 𝐴2𝑋𝛼de même charge
q et de masses respectives m1 et m2. En O, la vitesse des ions est
pratiquement nulle ; ils sont accélérés par la tension U=VP1-VP2
appliquée entre les plaques P1 et P2. Ils pénètrent ensuite en O1,
dans un champ magnétique uniforme B perpendiculaire au plan de la figure 2

Fig.2

1. Préciser le sens de E ⃗ et la force électrique Fe. Déduire le signe de la tension U= VP1-VP2

2. Montrer que les ions arrivant en O1 ont même énergie cinétique.
3. Exprimer les vitesses v1 et v2 des deux ions en O2 en fonction de U, q et de leurs masses m1 et
m2
4. Préciser sur un schéma le sens de B pour que les ions puissent parvenir en C1 et C2.
5. Démontrer que les ions sont animés d’un mouvement circulaire uniforme des rayons respectifs
R1 et R2
6. Expression de R1 et R2 en fonction de 𝑚1 𝑜𝑢 𝑚2, 𝑞, 𝑈, 𝐵.
7. Calcul de la distance MP
8. Temps mis par chaque ion pour atteindre leurs points d’impact
Exercice 3
Un cyclotron sert à accélérer des particules chargées, des protons par exemple. Ces particules permettent de
réaliser des expériences de Physique nucléaire dans le but d'explorer le noyau atomique.
Le cyclotron est formé de deux demi-cylindres conducteurs creux 𝐷1 𝑒𝑡 𝐷2 dénommés "dées" et séparés par un
intervalle étroit. Un champ magnétique uniforme 𝐵⃗ règne à l'intérieur des "dées",
sa direction est parallèle à l'axe de ces demi-cylindres. Un champ électrostatique 𝐸⃗⃗ variable peut être établi
dans l'intervalle étroit qui sépare les dées. Il permet d'augmenter la vitesse des protons à chaque fois quels
pénètrent dans cet intervalle. On l'obtient en établissant une tension alternative sinusoïdale de valeur maximale
𝑈 𝑚 et de fréquence N entre les "dées".

Fig.3
1) Quelle est la nature de mouvement des particules entre les Dee
2) Montrer que le mouvement des particules dans un D est circulaire uniforme.
3) Quelle est la durée du parcours d'un particule dans un Dee

4) Un ion est injecté dans la zone d’accélération avec une vitesse nulle. Quelle est sa vitesse 𝑣1
au moment de la pénétration dans le premier « D ».
5) Expression de 𝑅𝑛 de la 𝑛𝑖è𝑚𝑒 trajectoire demi-circulaire en fonction de 𝑅1 et le nombre de
tours effectués par la particule
