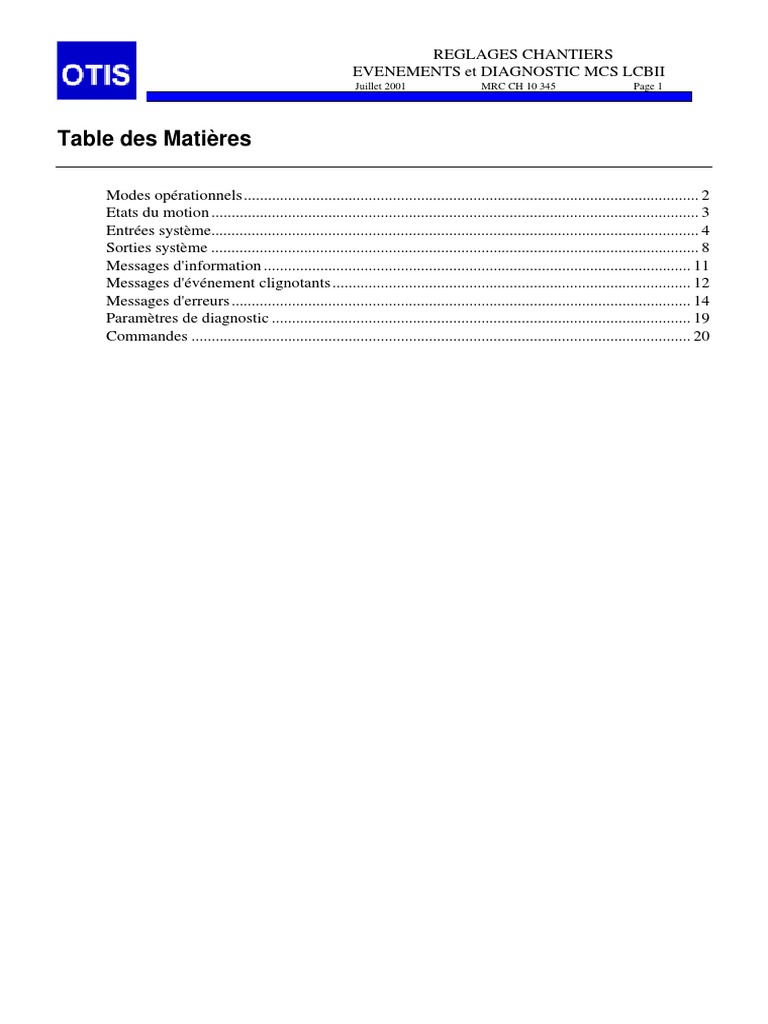

Modes opérationnels................................................................................................................. 2
Etats du motion ......................................................................................................................... 3
Entrées système......................................................................................................................... 4
Sorties système ......................................................................................................................... 8
Messages d'information .......................................................................................................... 11
Messages d'événement clignotants......................................................................................... 12
Messages d'erreurs .................................................................................................................. 14
Paramètres de diagnostic ........................................................................................................ 19
Commandes ............................................................................................................................ 20
REGLAGES CHANTIERS
EVENEMENTS et DIAGNOSTIC MCS LCBII
Juillet 2001 MRC CH 10 345 Page 2
Modes opérationnels
Etats du motion
Entrées système
Description : La liste suivante détaille toutes les entrées avec les conditions dans lesquels
elles peuvent apparaître ( dans le menu TEST si DISP-ALL=1 toutes les
entrées apparaissent quelque soit le setup).
Description : (suite)
Description : (suite)
Description : (suite)
Sorties système
Description :
Gamma L V2 Vitesse 2
V1 Vitesse 1
V0 Vitesse 0
VN Vitesse de renivelage
Description : (suite)
Messages d'information
Description : Les messages suivants sont accessible dans le MAIN menu de la LCBII en
faisant Shift UP
Message Signification
MCS310 Controleur Type et Drive Type (parametres
MCS310CA C-TYPE, DRIVE)
MCS310HY
MCS120
MCS220
MCS220M
1AC > (1vitesse)
2AC > (2 vitesse)
Ga.S-D > (Gamma S, D)
Ga. L > (Gamma L)
Spec60 > (Delta VF0)
Ga.NAO> (Gamma NAO)
Mot.V > (Hydraulique: vanne motorisée)
Sol.V > (Hydraulique : vanne solénoïde)
LSVF > (LSVF)
OVF20 > (LSVF-W, OVF20)
OVF10 > (ULCVF)
Stop on : DZ > Signaus d'arrêt
/RUN > (parametre LV-MOD, DRIVE)
/RN >
LV >
IPU/IPD>
UIS/DIS >
Operat : FCL > Mode Operationnel
DCL > (parametre OPERAT, EN-BSM)
SAPB >
DCL+BSM >
SAPB +IL >
FCL SB >
DBP : yes > Circuit de shuntage de DFC
no > (ADO ou RLV autorisé: parametre DRIVE,
EN-RLV)
REGLAGES CHANTIERS
EVENEMENTS et DIAGNOSTIC MCS LCBII
Juillet 2001 MRC CH 10 345 Page 12
Description : Les messages suivants sont visibles dans l'affichage des états de la LCBII
Description : (suite)
Messages d'erreurs
Description : (suite)
Description : (suite)
Description : (suite)
Description : (suite)
Paramètres de diagnostic
Paramètres Signification
01 ACT-T Temps écoulé depuis la dernière mise sous tension
02 TOT-T Temps de mise sous tension
03 UP-CNT Nombre de voyage montée
04 DN-CNT Nombre de voyage descente
05 UP-RLV Nombre de renivelage montée
06 DN-RLV Nombre de renivelage descente
07 FD-CNT Nombre d'ouverture de porte (les réouvertures ne sont pas
comptées)
08 RD-CNT Nombre de fermeture de porte (les réouvertures ne sont pas
comptées)
09 DZ-CNT Nombre de DZ comptés
10 W_DOG-R. Nombre de redémarrage (reset) à chaud (programme dérouté
voir parasites)
11 POW-ON Nombre de mise sous tension
12 REC-OK Nombre de diagnostics récupérés correctement après mise sous
tension.
REGLAGES CHANTIERS
EVENEMENTS et DIAGNOSTIC MCS LCBII
Juillet 2001 MRC CH 10 345 Page 20
Commandes
