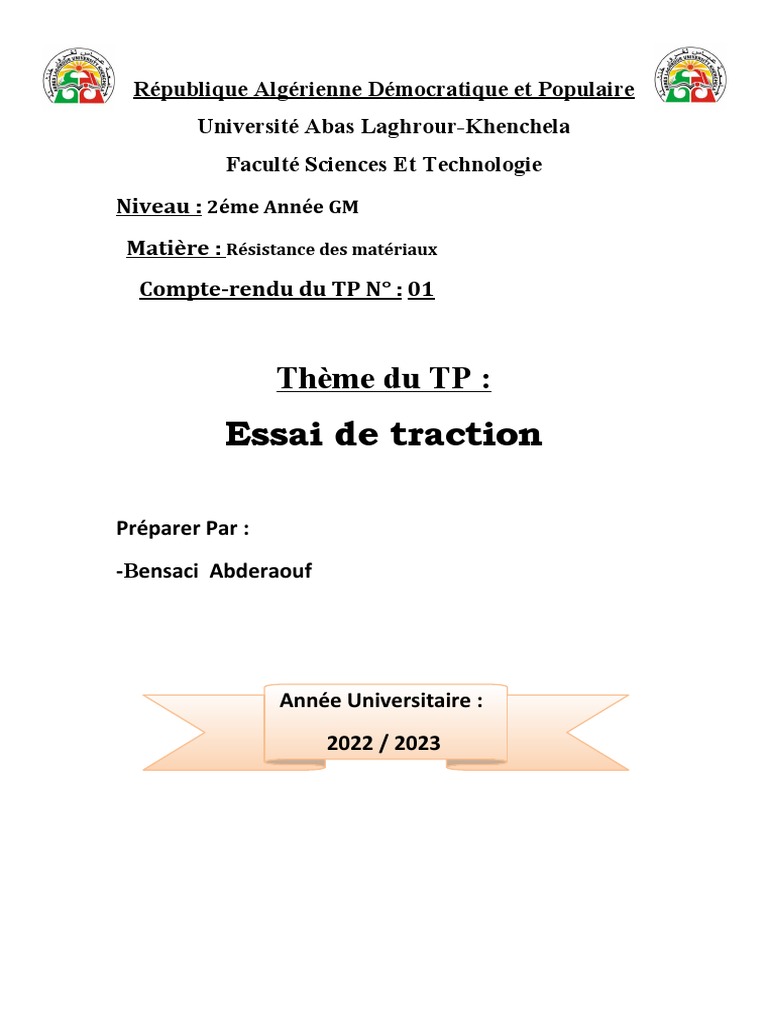

République Algérienne Démocratique et Populaire

Université Abas Laghrour-Khenchela

Faculté Sciences Et Technologie
Niveau : 2éme Année GM
Matière : Résistance des matériaux
Compte-rendu du TP N° : 01

Thème du TP :
Essai de traction

Préparer Par :
-Bensaci Abderaouf

Année Universitaire :
2022 / 2023
 Essai de traction
Princip:
Un essai de traction est une expérience de physique que permet de
mesurer le degré de résistance matériau quelconque.

Cet essai ou expérience consort a placer un petit barre du matériaux

a étudier entre les mâchoires d’un machine de traction qui tire sur la
barre jusqu'à sa rupture . on enregistre l’allongement et la force
appliquée , que l’on convertit ensuite en déformation ou obtient alors
le graphe suivant
 Courbe de traction
L’essai de traction donne plusieurs valeurs importantes :

 Le module de zorring E ou module d’élasticité longitudinal

 La limite élastique Re qui sert a carctévirer un domaine
conventionnel de réversibilité :
 La limite a la rupture Rm :
 L’alloulgement a la rupture A , qui mesure la capacité d’un
matériau a s’allonger sous change avant sa rupture propriété
Intéressante dans certaines applications .
 La coefficient de poisson ,qui chiffre la variation de volume
induite par la déformation des matériaux dans le domaine
élastique

Objectif :
 Réalise un essai de traction sur une éprouvette .
 Exploiter la courbe de traction .
 Déduire de l’essai les propriétés mécaniques accessibles
 Les grandeurs caractéristiques du comportement du matériau

Matériel:
Lords ce TP traction ,vous aurez a votre disposition le matériel
suivant :

 Une machine d’essai présentée Figure 1 équipée de nous de

traction autel-Serrault .
 Un Pc de mesure connecté a la machine d’essai .
 Logiciel permet tout de piloter les essais et de sauvegardes les
mesures.
 Un pied a coulisse , un réglet et un palmer pour mesure les
dimensions des éprouvettes.
 Essai de traction :

Présentation de la machine de traction :

Les essais de traction Seront réalisés en mode automatique
depuis le Pc de contrôle un logiciel permet de programmer l’essai
de le piloter puis de récupérer les résultat obtenteur . La procédure
d’essai a ère préparée et stockée . une fois le logiciel lancé il faut
connecter la cellule au contrôleur via le bouter .La commande
manuelle présentée (Figure 2) ne servira donc que lors de
l’installation de l’éprouvette pour montre la traverse mobile . la
machine d’essais est équipée de mors de traction (Figure
3).l’éprouvette de forme cylindrique doit être installée vertical et
centrée dans les mobiles , un serrage manuel de l’éprouvette dans
chaque mors est réalisé avec les poignées de serrage . La
préparation et la lancement de l’essai se fout depuis le logiciel.

Durant l’essai un nouvel écran graphique trace la charge en

potion du déplacement une barre d’icône en haut a droite regroupe
les actions utiles : pause et stopper l’essai.
Procédure d’essai
1. Préparation de l’éprouvette:
 On mesure son diamètre manuel (du=6 mm)
 On mesure son longueur total (Lt=120 mm)
 On mesure son longueur l0(l0=55 mm)
 On calcule sa section S0(S0=28,27 mm²)
2. Installation de l’éprouvette:
 On place l’éprouvette au centre de mors inférieur et la
serrer l’égerment.
 On vérifié et corriger la verticalité de l’éprouvette .
 Tercer la charge .

.On serra le mors supérieur et le mors inferieur complètement.

3. Réalisation de l’essai:
 Tracer la position .
 Lancer l’essai automatique.
 Surveiller le bon déroulement de l’essai .
 Stopper l’essai après rupture de l’éprouvette .
Conclusion:
Expliquer les écarts entre les courbes numérique et
expérimentales par rapport a l’expérience.
