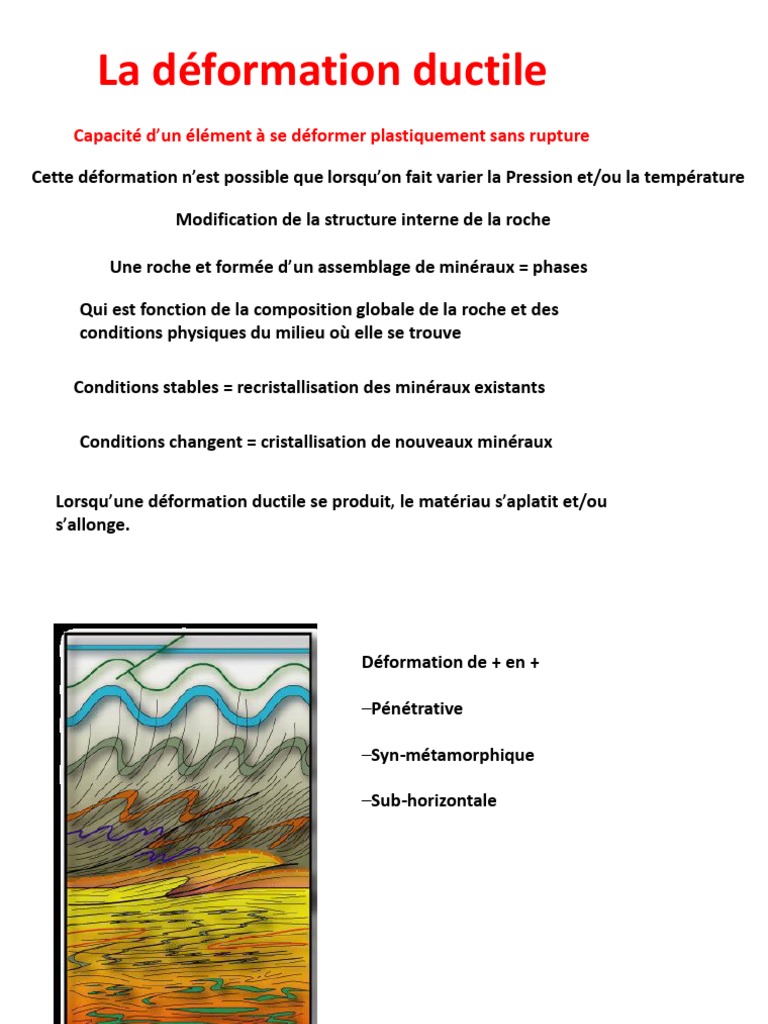

La déformation ductile

Capacité d’un élément à se déformer plastiquement sans rupture

Cette déformation n’est possible que lorsqu’on fait varier la Pression et/ou la température

Modification de la structure interne de la roche

Une roche et formée d’un assemblage de minéraux = phases

Qui est fonction de la composition globale de la roche et des

conditions physiques du milieu où elle se trouve

Conditions stables = recristallisation des minéraux existants

Conditions changent = cristallisation de nouveaux minéraux

Lorsqu’une déformation ductile se produit, le matériau s’aplatit et/ou

s’allonge.
Déformation de + en +

–Pénétrative

–Syn-métamorphique

–Sub-horizontale
Selon la composition minéralogique de la
roche, la déformation ductile s’observera à
différentes conditions T/P:
-à moins de 10 km, T < 300°: seuil de plasticité
de l’argile atteint rapidement

-à ~10 km, T ~300°: seuil de plasticité du

quartz

-à ~20 km, T ~450°: seuil de plasticité du plagioclase

Mylonite : grande déformation avec ségrégation des minéraux en bandes
= Etirement très intense

11 km
 LES TECTONITES
Développement d’une structure linéaire néoformée linéation =
direction d’écoulement de la roche
Développement d’une structure planaire néoformée = schistosité ou
foliation = surface d’écoulement de la roche
Fabrique L Fabrique S Fabrique S-L

DEFORMATION HOMOGENE
 Eléments planaires
SCHISTOSITE FOLIATION

Structure mécanique Structure minéralogique

Représente une structure planaire d’origine tectonique = cleavage =

clivage schisteux

Représente le débit préférentiel de la roche

Résultat de transformations métamorphiques et exprime le débit en

feuillets de nature minéralogique différente de la roche = schistosity

La distinction des principaux types de schistosité est basé sur le caractère continu
ou discontinu que présente à l’échelle de l’observation microscopique, ce débit
parallèle de la roche sur l’ensemble de la roche et qui est pénétratif
 Schistosité de type
continu ou
schistosité de flux
Aucun plan de fissilité n’est
observé en lames minces. Pas
de débit en feuilles minces.
Ex. Schistosité ardoisière
Schistosité de type
espacé
Zones de schistosité (plans de
fissilité) séparant des zones
appelées microlithons
Selon l’importance et la déformation des
microlithons on aura
Schistosité disjointe Schistosité de crénulation
(fracture) ou microplis
S’exprime par l’allongement de Allongement d’objets et
minéraux néoformés ou non réorientation L de boudinage

Les linéations

Structures
linéaires //
entre elles Et
pénétratives à
l’échelle de la
roche
L microplis L intersection
 Relation entre schistosité, linéations et axes de la déformation

S0 parallèle à YZ

Linéation seule n’est pas un critère fiable

L’une des meilleures façons de retrouver

l’ellipsoïde de déformation reste
l’observation d’objets
déformés (surtout si leur forme
d’origine était sphérique ou a
peu prés) !
 Déformation coaxiale et non coaxiale

En déformation coaxiale on En déformation non-coaxiale, la direction de

observe des structures transport n’est pas parallèle au grand axe de
symétriques : cisaillement pur l’ellipsoïde de déformation : cisaillement simple

On observe donc des

structures asymétriques, et
le sens d’asymétrie peut être
utilisé pour déterminer le
sens de cisaillement

La déformation d’une roche peut être ramenée à la somme d’une

composante de cisaillement simple et d’une composante en cisaillement
pur. Le but étant de pouvoir remonter à la contribution de chacune de ces
composantes dans la déformation de la roche.
 Une zone de cisaillement peut correspondre à une
déformation en cisaillement pur ou simple – en théorie.

En pratique, ce sont le plus souvent des zones en cisaillement simple, et le

cisaillement pur est accommode par des zones de cisaillement (simple) conjuguées .

Des zones de cisaillement (simple) sont souvent l’équivalent

en profondeur (voire la prolongation) de failles cassantes.
Tous ces indicateurs ne sont utilisables que si on les observe dans un plan qui
contient le déplacement

Z
Y

OBSERVATION DANS LE PLAN XZ : permet de déterminer les sens de

cisaillement. Un plan perpendiculaire à la foliation contenant la linéation). Dans
n’importe quel autre cas, ils donnent des résultats aléatoires ou carrément faux.
 Toutes les structures sont disposées symétriquement ou non.

Disposition symétrique Disposition asymétrique

Déformation coaxiale Déformation non coaxiale

 Les indicateurs des sens de cisaillement
Si les zones de cisaillement non coaxiales sont localisées, on peut utiliser différents
indicateurs du cisaillement
Déflection de la foliation lors d’un
cisaillement simple

Déplacement de marqueurs
passifs dans les bandes de
cisaillement

Dans une zone de déformation non-coaxiale, le sens de transport (plans de

cisaillement) et le grand axe de l’ellipse de déformation (plans de foliation) font un
angle.
Les indicateurs des sens de cisaillement

Structures C/S et C/’C-S

On peut aussi observer

une structure dite S-C’,. Ce
sont des plans secondaires
qui accomodent la
composante en extension
longitudinale sur la zone
de cisaillement.
S
C

C
Figures sigmoides
 Les indicateurs des sens de cisaillement

D’enroulement
σ δ

σ- δ
On peut aussi observer le même genre de structures, mais à l’échelle de quelques grains

Amas de micas losangiques (mica fishes) qui ont une foliation interne oblique par
rapport aux plans de cisaillement qui les bordent, comme dans une structure C-S.
Ombre de pression en Cisaillement simple
Enroulement
Les indicateurs des sens de cisaillement se répartissent en 3 groupes

Les figures sigmoïdes

Les bandes de cisaillement

Les plis

3 types extrêmes de plis

 b
b
c

c
PA

a a
 plis d’axes parallèles à la linéation
(direction d’étirement maximum)

la déformation révèle un
raccourcissement vertical important.

sont souvent indicateurs d’étirement constrictifs


Les plis d’axes perpendiculaires à la linéation sont
souvent décrits comme des plis d’entraînement
La succession flancs courts flancs longs indique le sens de cisaillement, on aura ainsi des
structures en S ou en Z
Dans ce cas, le pli n’est pas formé
par un aplatissement homogène
mais par la composante de
cisaillement de la déformation.
L’asymétrie des plis d’entraînement
est d’ailleurs parfois utilisée, faute
de mieux, comme marqueur de la
déformation instantanée
Les plis en fourreau

Un pli en fourreau est un pli dont le plan axial

est devenu courbe sous l'effet d'un
cisaillement important. Le pli a alors la forme
d'un doigt de gant.

Le cas des plis en fourreau même s’il a un lien

de parenté clair avec les plis d’entraînement,
est plus complexe. Des études expérimentales
ont montré que ces plis se formaient de façon
passive à partir de défauts ou d’instabilités
pour des taux de déformation très
importants. Leur observation sur le terrain
indique donc des zones de cisaillement
intense. Ce type de pli est le plus
souvent observé au voisinage des grandes
zones de cisaillement.
Les boudins

Ils sont liés à un contraste de viscosité (de

compétence).
