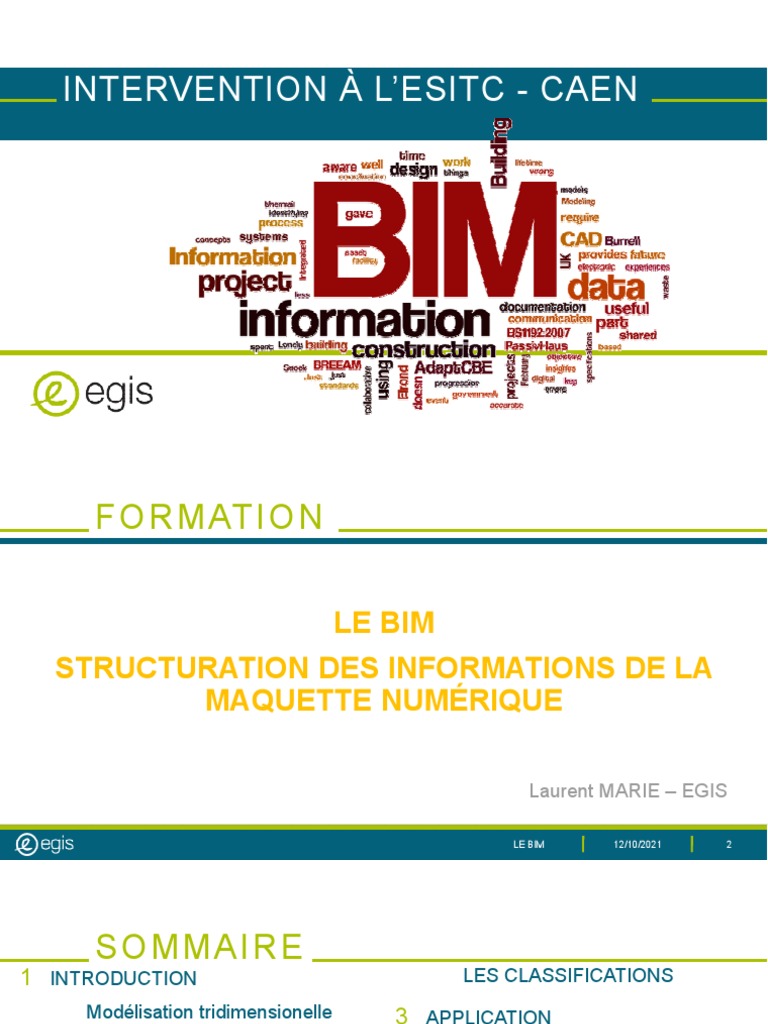

INTERVENTION À L’ESITC - CAEN

FORMATION

LE BIM
STRUCTURATION DES INFORMATIONS DE LA
MAQUETTE NUMÉRIQUE

Laurent MARIE – EGIS

LE BIM 12/10/2021 2
 SOMMAIRE
1 INTRODUCTION LES CLASSIFICATIONS
Modélisation tridimensionelle 3 APPLICATION
2 LA STRUCTURATION en conception
LOD NDG et NDI en réalisation
IFC 4 APPLICATION EN EXPLOITATION
Les unités Le COBIE
Le géoréférencement
1- INTRODUCTION
 MODÉLISATION TRIDIMENSIONNELLE
Faire la différence entre :

La modélisation paramétrique qui

permet la structuration des données

La modélisation par géométries qui

permet la modélisation directe sans
contrainte

LE BIM 12/10/2021 5
 MODÉLISATION PARAMÉTRIQUE
Les outils paramétriques offrent un degré de flexibilité qui n'est pas possible avec les outils 3D
conventionnels. Cela permet de modifier facilement les éléments paramétriques complexes sans les
reconstruire manuellement.

La modélisation paramétrique fait appel à des paramètres pour contrôler les cotes et la forme des
éléments, qui peuvent être modifiés plus tard et le modèle sera mis à jour pour refléter la
modification.

La procédure générale pour la modélisation paramétrique consiste à créer une esquisse de profil 2D
grâce à des variables, appliquer des contraintes, utiliser le profil pour créer un élément 3D, puis le
modifier en appliquant les objets pilotés par variable pour obtenir la conception voulue. Quand un
composant est terminé, il peut être placé en tant que cellule paramétrique.

Cela capture la logique de conception, et prévoit la réutilisation d'un composant piloté par
paramétrique.

D'après ce flux de travail, tous les outils de création et de modification de solides, et certains outils de
création de surface sont paramétriques et associatifs.

LE BIM 12/10/2021 6
 MODÉLISATION PARAMÉTRIQUE
Logiciels de CAO utilisant la conception
paramétrique
•3Design
•Autodesk Inventor
•Autodesk Fusion 360 [archive]
•CATIA
•FreeCAD, logiciel libre multi-plateformes.
•Grasshopper 3D (en)
•OpenSCAD, logiciel libre multi-plateformes.
•Open CASCADE
•Pro/Engineer
•Revit
•SALOME (logiciel) : en utilisant Shaper.
•Solid Edge
•Solidworks
•Top Solid

LE BIM 12/10/2021 7
MODÉLISATION PARAMÉTRIQUE
Permet la
programmation visuelle

LE BIM 12/10/2021 8
 MODÉLISATION GÉOMÉTRIQUE
B-Rep (Boundary Representation en anglais
ou Représentation Frontière ou Représentation
par les Bords en français1) est une technique
de modélisation 3D géométrique des solides par
les surfaces. Cette méthode consiste à
représenter la peau des objets géométriques en
« cousant » des carreaux géométriques
restreints, portés par des surfaces canoniques
(en général des surfaces B-splines, des Bézier,
des NURBS).

B-splines rationnelles non uniformes,

logiciels permettant l'usage du
plus communément désignées par leur
format NURBS
acronyme anglais NURBS (pour Non-
• Moment of Inspiration
Uniform Rational Basis Splines),
• Rhinoceros 3D

LE BIM 12/10/2021 9
EXEMPLES

Modèle Sketchup
Modèle Revit
Export IFC
Export Navisworks

Structuration des données dans le BIM 12/10/2021 10

2- LA STRUCTURATION
 CADRE RÉGLEMENTAIRE ET DOCUMENTAIRE
ISO 19650 : Organisation des informations concernant les ouvrages de construction Gestion de l’information par la modélisation
des informations de la construction
ISO 16739-1:2018 : Classes IFC pour le partage des données dans le secteur de la construction et de la gestion de patrimoine
ISO 29481-1:2016 : Modèles des informations de la construction — Protocole d’échange d’informations — Partie 1: Méthodologie
et format  MVD

Association France Euro PPBIM, créée à l'initiative de l'AIMCC, l'Afnor, le CSTB et Mediaconstruct : développement d’un
dictionnaire de propriétés/ouvrages et d’une bibliothèque de modelés d’objets génériques BIM
 ISO 23386:2020
 Modélisation des informations de la construction et autres processus numériques utilisés en construction — Méthodologie de
description, de création et de gestion des propriétés dans les dictionnaires de données interconnectés (ancienne Norme XP
P07-150 Décembre 2014 (PPBIM))

 ISO 12006-3:2007
 Construction immobilière — Organisation de l'information des travaux de construction — Partie 3: Schéma pour l'information basée sur
l'objet

le cahier pratique N°5763 du Moniteur, contenu et niveaux de développement publié le 9 mai 2014

A venir ? : certification de la données AsBuild ?

BUILDINGSMART
Building Smart International gère 5 référentiels :
 Les IFC : Industry Foundation Classes [IFC] / modèle de donnée
 Les IDM : Information Delivery Manual [IDM] / Méthodologie
pour définir et documenter les processus métier et les besoins en
données
 Les MVD - Model View Definitions [MVD] / Spécifications
d'échange de modèles de données
 Les BCF : BIM Collaboration Format [BCF] / Protocoles de
communication basés sur une maquette et indépendants du
logiciel
 Les bSDD - buildingSMART Data Dictionary [bSDD] / Une
bibliothèque standard de définitions générales des objets BIM et
de leurs attributs

TITRE DE LA PRESENTATION 12/10/2021 13

LES LOD (LEVEL OF DEVELOPMENT)
• ND 1 : concepts, esquisse
• ND 2 : APS, PC
• ND 3 : APD, Présynthèse,
PRO/DCE
• ND 4 : Synthèse, étude
d’EXEcution, Construction
• ND 5 : Dossier des
Ouvrages Exécutés
• ND 6 : Exploitation

LE BIM 12/10/2021 14
NIVEAUX DE DÉVELOPPEMENT (LOD)

1- Programme

2-Esquisse

3-Conception
4-Execution

5-Tel que Construit

6-Tel que Maintenu

LE BIM 12/10/2021 15
 NDG ET NDI
Asservi à la détection incendie
Butée de porte
Constitution de l'âme
Contact de fond de feuillure
Faire la différence entre : Contrôle d'accès
Performance feu : degré feu (E / EI / sans )

La représentation non graphique

Espace Portes
Finition face extérieure
Finition face intérieure
Finition vantail
La représentation graphique Kit de garniture
Équipement de serrure
Type de Lecteur de badge
Manœuvre
Manœuvre face extérieure
Manœuvre face intérieure
Mesure sur organigramme
Nature de la porte
Nature vantail
Nombre de vantaux
nombre d'Unités de Passage de l'issue de secours
Présence d'un Oculus PF/CF
Performance acoustique: affaiblissement en dB
Pivot
Plaque de propreté
Plaque inox sur serrurerie
Points de verrouillage
Équipement pour portes asservies à DI
Type de Ferme-Porte
Type d'huisserie (métal / bois / sans)
Type d'hydrofuge : 1F / 2F
Type de vantail: matériau et type d'ame (Bois / métal / AP âme pleine / AA alvéolaire / vitrée)
Type de verrouillage

LE BIM 12/10/2021 16
ND = NDG +NDI

Niveau de détail géométrique + Niveau d’informations

Objet = Information géométrique + non-géométrique

Structuration des données dans le BIM 12/10/2021 17

Structuration des données dans le BIM 12/10/2021 18
 LE FORMAT IFC
L’association buildingSMART (anciennement IAI :
International Alliance for Interoperability) a travaillé
à la création d’un format d’échange standard et
ouvert : le format IFC (Industry Foundation
Classes).

C’est ce format qui a été retenu pour représenter la

base de données et favoriser l’interopérabilité entre
les différents logiciels.

BuildingSMART regroupe des entreprises du

secteur de la construction ainsi que des éditeurs de
logiciels.

Son représentant en France est Medi@Construct.

LE BIM 12/10/2021 19
 DÉFINITION
Les IFC constituent un modèle conceptuel de données orienté objet. Les IFC permettent de décrire
des objets (murs, fenêtres, espaces, poteaux…) ainsi que leurs relations (comme le percement d’un
mur par une ouverture et l’association d’une porte à cette ouverture). A chaque “objet” peut être
associé un certain nombre d’informations, elles aussi codifiées afin d’être lues de manière uniforme
par l’ensemble des logiciels du marché. Ces “classes d’objets” traitent :
•de la forme des objets ainsi que de leurs caractéristiques (comme la composition d’un mur),
•du bâtiment tout au long du cycle de programmation, (conception, construction, gestion) et selon
différents points de vue (architecture, structure, thermique, estimatif…).
La version 4 du modèle IFC comporte 776 classes d’objets ce qui permet une grande précision dans la
qualification de la donnée. Les IFC définissent donc la façon dont l’information va être structurée
pour pouvoir être lue et correctement interprétée par les “machines” logiciels. Ce format
d’échanges de données structurées garantit le partage d’informations entre les différents logiciels-
métiers dans un projet BIM. L’IFC ou “Industry Foundation Classes” est un modèle de données ouvert
et neutre, nécessaire au développement de l’openBIM.

TITRE DE LA PRESENTATION 12/10/2021 20

VERSIONS Chapitre
ARBORESCENCE IFC

TITRE DE LA PRESENTATION 12/10/2021 22

 CLASSES IFC Chapitre

Pour Revit : Les classes IFC suivantes sont disponibles dans le fichier de correspondance d'exportation IFC TraductionObjetsIFC-
et avec le paramètre partagé "IFCExportAs". (100 sur 653 de l’IFC2x3TC1) Anglais-Francais.pdf
IfcActuatorType IfcDistributionChamberElementType IfcFlowMeterType IfcPumpType
IfcAirTerminalBoxType IfcDistributionControlElement IfcFlowMovingDevice IfcRailing
IfcAirTerminalType IfcDistributionElement IfcFlowSegment IfcRamp
IfcAirToAirHeatRecoveryType IfcDistributionFlowElement IfcFlowStorageDevice IfcReinforcingBar
IfcAlarmType IfcDoorType IfcFlowTerminal IfcReinforcingMesh
IfcAnnotation IfcDuctFittingType IfcFlowTreatmentDevice IfcRoof
IfcBeam IfcDuctSegmentType IfcFooting IfcSanitaryTerminalType
IfcBoilerType IfcDuctSilencerType IfcFurnishingElement IfcSensorType
IfcBuildingElementPart IfcElectricApplianceType IfcFurnitureType IfcSite
IfcBuildingElementProxy IfcElectricFlowStorageDeviceType IfcGasTerminalType IfcSlab
IfcBuildingStorey IfcElectricGeneratorType IfcHeatExchangerType IfcSpace
IfcCableCarrierFittingType IfcElectricHeaterType IfcHumidifierType IfcSpaceHeaterType
IfcCableCarrierSegmentType IfcElectricMotorType IfcJunctionBoxType IfcStackTerminalType
IfcCableSegmentType IfcElectricTimeControlType IfcLampType IfcStair
IfcChillerType IfcElementAssembly IfcLightFixtureType IfcSwitchingDeviceType
IfcCoilType IfcEnergyConversionDevice IfcMechanicalFastenerType IfcSystemFurnitureElementType
IfcColumnType IfcEvaporativeCoolerType IfcMemberType IfcTankType
IfcCompressorType IfcEvaporatorType IfcMotorConnectionType IfcTransformerType
IfcCondenserType IfcFanType IfcOpeningElement IfcTransportElementType
IfcControllerType IfcFastenerType IfcOutletType IfcTubeBundleType
IfcCooledBeamType IfcFilterType IfcPile IfcUnitaryEquipmentType
IfcCoolingTowerType IfcFireSuppressionTerminalType IfcPipeFittingType IfcValveType
IfcCovering IfcFlowController IfcPipeSegmentType IfcWall
IfcCurtainWall IfcFlowFitting IfcPlateType IfcWasteTerminalType
IfcDamperType IfcFlowInstrumentType IfcProtectiveDeviceType IfcWindowType
 ET PROPRIÉTÉS IFC
https://standards.buildingsmart.org/IFC/RELEASE/IFC2x3/TC1/HTML/
IFC2x3 Property Set Definition Reference
PropertySet Definition: Property Definitions:
Name Property Type Data Type Definition
PropertySet Name Pset_WallCommon
Reference IfcPropertySingleValue IfcIdentifier Reference ID for this specified type in this project (e.g.
type 'A-1')
Applicable Entities IfcWall IfcWallStandardCase AcousticRating IfcPropertySingleValue IfcLabel Acoustic rating for this object. It is giving according to
the national building code. It indicates the sound
Applicable Type transmission resistance of this object by an index
ration (instead of providing full sound absorbtion
Value values).
Definition Definition from buildingSMART International: FireRating IfcPropertySingleValue IfcLabel Fire rating given according to the national fire safety
classification.
Properties common to the definition of all Combustible IfcPropertySingleValue IfcBoolean Indication whether the object is made from
occurrences of IfcWall and combustible material (TRUE) or not (FALSE).
IfcWallStandardCase. SurfaceSpreadOfFlame IfcPropertySingleValue IfcLabel Indication on how the flames spread around the
surface, It is given according to the national building
code that governs the fire behaviour for materials.
ThermalTransmittance IfcPropertySingleValue IfcThermalTransmittanceMeasure / Thermal transmittance coefficient (U-Value) of a
THERMALTRANSMITTANCEUNIT material. Here the total thermal transmittance
IfcWallTypeEnum coefficient through the wall (including all materials).

Défini IFCObjectType STANDARD

IsExternal IfcPropertySingleValue IfcBoolean Indication whether the element is designed for use in
the exterior (TRUE) or not (FALSE). If (TRUE) it is an
POLYGONAL external element and faces the outside of the building.
ExtendToStructure IfcPropertySingleValue IfcBoolean Indicates whether the object extend to the structure
SHEAR above (TRUE) or not (FALSE).
ELEMENTEDWALL LoadBearing IfcPropertySingleValue IfcBoolean Indicates whether the object is intended to carry loads
PLUMBINGWALL (TRUE) or not (FALSE).
Compartmentation IfcPropertySingleValue IfcBoolean Indication whether the object is designed to serve as
USERDEFINED a fire compartmentation (TRUE) or not (FALSE).
NOTDEFINED

•STANDARD: A standard wall, extruded vertically with a constant thickness along the wall path.
•POLYGONAL: A polygonal wall, extruded vertically, where the wall thickness changes along the wall path.
•SHEAR: A shear wall, having a non-rectangular cross section.
•USERDEFINED: User-defined wall element.
•NOTDEFINED: Undefined wall element
Copyright (c) 200 - 2019 buildingSMART International Ltd.

TITRE DE LA PRESENTATION 12/10/2021 24

IFC - EXEMPLE

TITRE DE LA PRESENTATION 12/10/2021 25

IDM

Le Format IDM :

Les IDM (Information Delivery Manual) fournissent une référence

commune dans les processus d'échanges de données du BIM. Afin de
retirer tous les bénéfices des échanges de données du BIM, les
informations de chacun doivent être disponibles au moment et au format
opportun. Les IDM sont généralement représentés par une cartographie
des processus.

https://www.buildingsmart.org/compliance/software-certification/certified-software/

TITRE DE LA PRESENTATION 12/10/2021 26

MVD
Model View Definition (MVD) :

les aspects clés des vues IFC et

leurs utilisations dans les
échanges de données BIM.

Les MVD officiellement publiées

par BuildingSMART sont les
suivantes :
• IFC2x3 Coordination View v2.0
• Structural Analysis View
• FM Basic Handover
• IFC4 Reference View
• IFC4 Design Transfer View

https://www.buildingsmart.org/compliance/software-certification/certified-software/

TITRE DE LA PRESENTATION 12/10/2021 27

L’IFC2X3 COORDINATION VIEW 2.0

L’IFC2x3 Coordination View 2.0

L’IFC2x3 Coordination View 2.0 est un MVD
officiel de buildingSMART International. Il
naît pour permettre la coordination entre
les principales disciplines pendant la phase
de projet :
1. architecture
2. structures
3. MEP (mécanique, électricité, plomberie
– installation).

TITRE DE LA PRESENTATION 12/10/2021 28

 LE SCHÉMA DE L’IFC4
La version 4 du schéma IFC comporte plusieurs nouveautés par rapport à la précédente version IFC2x3.
Les nouveautés plus intéressantes sont :
 l’insertion de nouvelles classes, avec une augmentation conséquente de l’information
 l’identification de 2 nouveaux MVD (Reference View et Design Transfer View) pour rendre les vues
plus spécifiques
L’IFC4 Reference View
Le buildingSMART définit la Reference View comme une vue représentant les géométries et les relations
simplifiées d’un modèle. Cette vision est née dans le but de permettre la coordination entre les
différentes disciplines d’un projet, telles que l’architecture, la structure et les installations.
La différence qu’il y a entre MVD et la Coordination View 2.0 réside dans la version du schéma IFC à
laquelle ils se réfèrent (le premier au schéma IFC4 et le second au schéma IFC2x3) et, par conséquent,
dans les informations d’où elles sont tirées.
L’IFC4 Design Transfer View
Le Design Transfer View est une vue qui a pour fonction de représenter les géométries et les relations des
éléments de construction et des environnements d’une manière plus détaillée que la vue de Reference
View. Cela permet d’avoir un modèle avec beaucoup plus d’informations, transférable d’un outil à l’autre
et adapté pour les modifications.
TITRE DE LA PRESENTATION 12/10/2021 29
IFC ET MVD – APPLICATION REVIT
Les informations de l’arborescence IFC dans Revit
La structuration Revit
Le mappage entre les catégories et les classes IFC
Forcer le mappage de Classes avec IfcExportAs
Le mappage des paramètres:
Pset_Common (liste imposée) Fichier TXT avec séparateur TAB:
Pset_WallCommon AcousticRating Isolement Acoustic

Pset_Personnalisé (liste libre) Fichier TXT avec séparateur TAB:

PropertySet: Pset_Personnalisé T IfcWall, IfcSlab
Affaiblissement Acoustique Text Isolement Acoustic

TITRE DE LA PRESENTATION 12/10/2021 30

ARBORESCENCE IFC ET REVIT Chapitre

Structuration Classes IFC description Paramètre Revit Valeurs

Type Nom Catégorie

La codification spatiale comprend, dans l’ordre :
Le Code Projet IFCProject Name Nom court ou code du projet Natif Numéro de projet Infos de projet LPBP
Projet IFCProject LongName Nom détaillé du projet Natif Nom du projet Infos de projet Le Plus Beau Projet

IFCProject Phase Natif État du projet Infos de projet Concours

Le code Site IfcSite Name Le code « Site » sera renseigné dans l’attribut Name de l’IfcSite. PP SiteName Infos de projet NomDuSite
Etablissement Le code « Site » sera un code à définir
IFCSite LongName pp SiteLongName Infos de projet
(Site)
IfcSite Description Le libellé court Site (Projet) sera renseigné dans l’attribut Description de l’IfcSite. PP SiteDescription Infos de projet
IFCSite Adresse Natif Adresse du projet Infos de projet AdresseProjet
Le code Bâtiment IFCBuilding Name et LongName Le code « Bâtiment » sera renseigné dans l’attribut Name de l’IfcBuilding. Natif Nom du bâtiment Infos de projet
Bâtiment Le code « Bâtiment » sera identifié par à définir

IFCBuilding Description Le libellé Bâtiment sera renseigné dans l’attribut Description de l’IfcBuilding. Infos de projet

Le code N iveau IfcBuildingStorey LongName Le code « Niveau » sera renseigné dans l’attribut Name de l’IfcBuildingStorey. natif Nom des niveaux Niveaux voir NDI pour la liste des
Le code Niveau sera à définir PP IFCName (remplace) niveaux
Niveau IfcBuildingStorey Description Le libellé Niveau sera renseigné dans l’attribut Description de l’IfcBuildingStorey. Niveaux

Le code Zone IFCZone Name Le code « Zone » sera renseigné dans l’attribut Name de l’ IfcZone . PP ZoneName Pièces
IFCZone Description Le libellé de la zone sera renseigné dans l’attribut Description de l’ IfcZone . (Ex : Logement T1) PP ZoneDescription Pièces
IFCZone ObjectType PP ZoneObjectType Pièces

Zone

Local Le code Local IfcSpace Name Le code « Local » sera renseigné dans l’attribut Name de l’IfcSpace.
IfcSpace Description Le libellé Niveau sera renseigné dans l’attribut Description de l’IfcSpace.
Le code Système Le Numéro du système sera un code à XXX chiffres
Le code « Système » sera renseigné dans l’attribut Système de chaque équipement

Equipement Le code équipement Code UNIFORMAT_Code GMAO_Reférence GMA0 Natif Code d'assemblage propriété de
technique type de la
Code UNIFORMAT_Code PRESTA_Identifiant
famille
PAUSE…

TITRE DE LA PRESENTATION 12/10/2021 32

PSET IFC ET REVIT

TITRE DE LA PRESENTATION 12/10/2021 33

 bSDD : BUILDINGSMART DATA DICTIONARY
Le dictionnaire de données
BuildingSMART (bSDD) est une
bibliothèque d'objets et de leurs
attributs. Il est utilisé pour identifier
des objets dans l'environnement
bâti et leurs propriétés spécifiques
indépendamment de la langue, de
sorte que le terme "porte" signifie
la même chose en Islande ou en
Inde
Connexion d'objets par leurs relations
La principale caractéristique du
dictionnaire de données bSDD est qu'il ne
s'agit pas seulement d'un ensemble de
définitions. Le dictionnaire de données
mappe les relations entre les objets ainsi
que leurs définitions de propriétés. Cette
fonctionnalité de cartographie relationnelle
offre tout un ensemble d'avantages.
TITRE DE LA PRESENTATION 12/10/2021 34
 bSDD : BUILDINGSMART DATA DICTIONARY
Caractéristiques et avantages
•Les bibliothèques d'objets réutilisables partagées réduisent les coûts et
améliorent la qualité
•Les objets et définitions de propriétés sont disponibles pour tous les logiciels,
dans le monde entier
•La vérification automatique des règles empêche la mauvaise communication
et la duplication de données
•Connectez les objets aux produits spécifiques BIM
Les jeux de propriétés (PSets) peuvent être étendus à des exigences et
besoins spécifiques
•Ajoutez ou superposez les exigences de classification
•Mappins entre différents utilisateurs et applications
•Permet la vérification et la validation des données
https://search.bsdd.buildingsmart.org/
TITRE DE LA PRESENTATION 12/10/2021 35
 LES UNITÉS Chapitre

Les unités sont exprimées dans le système métrique international :

Type Unité Décimales
Longueur Mètre (m) 3
Surface Mètre carré (m2) 2
Volume Mètre cube (m3) 3
Angle Degré (°) 5
Pente Pourcentage (%) 2
Masse volumique Kilogramme/Mètre cube (Kg/m3) 2
Devise Euros (€) 2
Temps Secondes 1
 LE GÉORÉFÉRENCEMENT
La géolocalisation : une géolocalisation est représentée par
l’un des types de données décrivant une position, ainsi que
des métadonnées sur ces données, incluant les coordonnées
(à partir d'un système de coordonnées) (norme ISO 19133)
Le géoréférencement : Le géoréférencement a pour objectif
d’attribuer des coordonnées à tout objet d’un projet dans un
repère lié à la Terre.
BIM et SIG
guide-georeferencement-
BIM-bSFr-avril20-web.pdf

LE BIM 12/10/2021 37
 LES USAGES DU GÉOREFERENCEMENT
Le géoréférencement d’un projet sert à plusieurs niveaux :
Niveau modélisation
Il sert à implanter un modèle numérique au même endroit que l’ouvrage physique.
Niveau collaboration
Il sert à donner un référentiel commun géoréférencé pour la production des modèles métiers, et
ainsi faciliter la coordination ou synthèse entre ceux-ci.
Niveau analytique
acquisition de données, liées au site, telles que :
• Données environnementales
• Données de sol
• Données de contraintes acoustiques
• Données de pollutions

LE BIM 12/10/2021 38
 EXEMPLE SIG

Zones
inondables
Paris
Structuration des données dans le BIM 12/10/2021 39
GEOREF - APPLICATION

conversion pour la France avec

http://geofree.fr/gf/coordinateconv.asp
conversion pour le monde avec
https://www.geoportail.gouv.fr/
ArcGis
ESRI

LE BIM 12/10/2021 40
GEOREF - APPLICATION

LE BIM 12/10/2021 41
GEOREF ET IFC

LE BIM 12/10/2021 42
GEOREF – APPLICATION REVIT
Géolocalisation
(coordonnées GPS ou adresse)
Emplacement
coordonnées GPS et adresse
Géoréférencement
Nom du Site LBCL
Référence officiel : Plan de géomètre-
T171202-plan topographique
Système de projection plan livraison.DWG du 22/10/2019: RGF93
(systéme de coordonnée CC45) et
NGF/IGN69

N/S (Y) : 4163931.59

Coordonnées point Topo
Lattitude (Y) 44.612400 ° E/O (X) : 1400033.54
(liés au plan géomètre)
Elev : 69.76

N/S (Y) : 4163931.59

Coordonnées point de base
Longitude (X) -0.780637 ° E/O (X) : 1400033.54
(liés au projet)
Elev RDC : 70.00
adresse Orientation / Nord (gisement) degrés minute seconde degrés décimaux

valeur site 297°0'0" 297.000000 °

valeur sur point de base

63° 0' 0" 63.000000 °
EST

LE BIM 12/10/2021 43
 Chapitre

LES SYSTÈMES DE CLASSIFICATIONS

Un système de classifications est une méthode permettant la répartition
d’un ensemble d’entités coordonnées, organisées et hiérarchisées,
permettant d’identifier les composants d’un ouvrage. C’est un langage
commun de référence entre tous les acteurs d’une opération.
Une codification est associée à chaque élément. Son utilisation reconnue
comme un standard, sert de référencement pour l’ensemble des
informations contenues dans une base de données et notamment dans
une maquette numérique BIM. Il permet d’identifier de façon unique et non
ambiguë tous les éléments (objets) et les informations d’une ma-quette
numérique ou d’un document.
guide-implementer-SdC-
BIM-bSFr-juin2020v1.pdf
LES SYSTÈMES DE CLASSIFICATIONS
Chapitre
 LES SYSTÈMES DE CLASSIFICATIONS

Les plus courantes:

• UNIFORMAT II 2015
• UNIFORMAT CSI 2010
• UNICLASS
• OMNICLASS

TITRE DE LA PRESENTATION
12/10/2021 46
CLASSIFICATIONS :APPLICATION REVIT / IFC Chapitre

Code d’assemblage  IfcClassification

Description de l’assemblage  non exporté en IFC
A gérer en paramètres partagés ?:
| IfcClassificationItem
| IfcClassificationItemRelationship
| IfcClassificationNotation
| IfcClassificationNotationFacet
| IfcClassificationReference
3- EN CONCEPTION ET RÉALISATION
INDISPENSABLE CONVENTION BIM
La Convention BIM de conception / de réalisation :
| La mise en place des 7 règles d’or
| Les objectifs BIM du MOA
| Les cas d’usages déclinés
| Les rôle des BIM Manager / Coordinateur / Modeleur
| Le rôle des contributeurs dans les cas d’usage
| La structuration des données
| La gestion de la MN et de l’ECD

LE BIM 12/10/2021 49
 LES CAS D’USAGES EN PHASE CONCEPTION
Vérification du Programme
emprise PLU, surfaces, équipements, Code
programme par local, Fiches Locaux Bimisées
Analyse du site
prise en compte de contraintes hors projet
Modélisation des données existantes
dans le cadre du projet
Modélisation de conception
concourante, coordonnée et collaboration des
contributeurs
Revue de conception
Revues des modèles pour la consolidation de
la conception
Coordination 3D
niveau de résolution Pre-synthèse
Consolidation de la maquette numérique
détection de clash, niveau de résolution Pre-
synthèse
Production des livrables 2D Modélisation analytique Structure
Liens vers modèles de calcul
Modélisation analytique Thermique
Liens vers modèles de calcul RT - STD
Production d’images / vidéos / Visite
Virtuelle sans rendu réaliste / Réalité Analyse d’éclairement
Augmentée sur la base des données de
conception ND2
Performance environnementale
Production d’images / vidéos / Visite Certifications HQE, Bepos, BREEAM, E+/C-,
Virtuelle avec calcul de rendu en temps réel LEED, WELL, OsmoZ, CERQUAL
et avec enrichissement : texturage de
finition, éclairage naturel et artificiel, mobilier
ND3.
Planification 4D de conception
Simulation 5D (cout - ressources)
Extraction des quantités et/ou propriétés
interopérabilité avec Excel
Production de Maquette Numérique DCE
Classification
ND 3 complet
selon UNICLASS, UNIFORMAT ou CCTP
TITRE DE LA PRESENTATION 12/10/2021 50
 APPLICATION

Uniformisation des nommages :

• Niveaux
• Quadrillages
• Informations de projet
• Géoréférencement
• Paramètres de projet
• Pièces et espaces

LE BIM 12/10/2021 51
LES CAS D’USAGES EN PHASE RÉALISATION
A - Études de Synthèse et d'exécution

1. Modélisation de Construction ND4 sur la base des modèles de conception

ND3 : production des plans d'exécution sans post traitement

2. Modélisation des installations de chantier : Production des PIC à chaque

phase travaux

3. Gestion des interfaces : Synthèse technique-réglementaire par:

1. validation de l'irrigation des réseaux calculés

2. gestion des réservations

TITRE DE LA PRESENTATION 12/10/2021 52

 LES CAS D’USAGES EN PHASE RÉALISATION
B - Suivi de l’avancement et de la qualité de la réalisation

4. Gestion du séquençage des opérations Planification 8. Suivi de conformité NDG par superposition de la MN et du réel
4D de chantier« association de tout ou partie du (RA)
planning d'exécution aux objets des modèles
9. Suivi de conformité NDI
5. Suivi d’avancement de chantier "repérage des
ouvrages par statut:1. Commandé; 2. Livré3. Posé; 4. 10. Suivi des Visas - suivi des ouvrages non BPE
Réceptionné (début de garantie)5. Réceptionné en
GPA"
11. Suivi de la validation des matériaux et matériels
6. Suivi de la facturation assistance aux états
d'acompte, par extraction sous tableur les quantités
des ouvrages par article de DPGF et par statut. 12. Production de visites virtuelles des locaux témoins
enrichissement des modèles concernés avec texturage de
7. Suivi des modifications du marché Association des finition, éclairage naturel et artificiel, mobilier ND5. solution
numéros d’Ordre de Service des Fiches de Travaux compatible écran et lunettes VV avec calcul de rendu temps réel.
Modificatifs ou indication de variante entreprises (si
autorisée) aux objets
13. Suivi OPR mise à disposition du support numérique et moyen de
relevé sur chantier, relevés et gestion des réserves.

TITRE DE LA PRESENTATION 12/10/2021 53

LES CAS D’USAGES EN PHASE RÉALISATION
C - Constitution d’une base de connaissance unifiée et
partagée du Tel Que Construit
14.Production de Maquette Numérique DOE ND5 avec séquence test sur les locaux témoins

15.Conformité TQC/MN (ND5) : Mise à jour TQC par phase de livraison

16.Association des fiches produits aux Modèles Numériques DOE (ND5) : Propriété "URL"
de type de famille renseignée du chemin relatif vers la fiche produit.

17.Ajout de propriétés de gestion patrimoniale et maintenance aux Modèles Numériques

DOE : déclaration des propriétés sans valorisation

18.Ajout de Classification Uniformat II 2015 ou selon MOA

19.Enrichissement au standard COBIe / FEDENE ou MOA Valorisation des propriétés : les

champs de propriétés sont renseignés

LE BIM 12/10/2021 54
EXEMPLE DE TND

Le Barp – Collège et lycée

LE BIM 12/10/2021 55
LES NOMENCLATURES, POUR EXTRAIRE DES
INFORMATIONS DU MODÈLE:

Tableau de portes, etc.

| Exemple d’un tableau régissant les cartouches extrait
de Revit:

► Exemple d’une nomenclature des chemins de câbles extraite de Revit:

LE BIM 12/10/2021 56
JUMEAU NUMÉRIQUE

469245016-2020-Livre-
Blanc-Jumeaunum-Fr.pdf

LE BIM 12/10/2021 57
4- EN PHASE EXPLOITATION
LES CAS D’USAGES EN PHASE EXPLOITATION
Lien avec les systèmes maintenance

Lien avec les systèmes de gestion immobilière

Lien avec les systèmes de gestion technique

Plateforme de gestion et de suivi sur site

Plan prévisionnel de maintenance

Gestion des actifs

Gestion des espaces et occupation

Plan d’urgence et de sécurité

Analyse énergétique d’exploitation

TITRE DE LA PRESENTATION 12/10/2021 59

COBIE – UN STANDARD D’ÉCHANGE
Qu’est ce que COBIE ?

“Construction to Operations Building Information

E xchange”

Un Format Standard d’Information dans un seul fichier

Utilisé pour l'échange d'informations sur les bâtiments entre

les phases du cycle de vie

pour le transfert d’information d'Opération & Maintenance

dans l'organisation du client

Un standard ouvert créé aux États-Unis et adapté au

Royaume-Uni nécessaire sur le gouvernement du Royaume-
Uni

LE BIM 12/10/2021 60
 CYCLE DE VIE DE LA GESTION DES INFORMATIONS
BIM + COBIE

extraction
des informations
requises
= intégration

Mise en
service
exploitant

attribution
consultation exécution

candidat titulaire
LE BIM 12/10/2021 61
COBIE | CAPTURE D’INFORMATION SITE
(AVEC BIM360)

LE BIM 12/10/2021 62
COBIE | ATTACHEMENT D’INFORMATION

LE BIM 12/10/2021 63
DRIM…

Deconstruction and Recovery Information Modelling

un outil basé sur le processus BIM appelé DRIM ou
Modélisation des informations de Déconstruction et de
Récupération, permettant d’identifier les matériaux de
construction réutilisables et récupérables en fin de vie
d’un bâtiment.

Structuration des données dans le BIM 12/10/2021 64

CONTACT EGIS
Laurent MARIE
B I M M A N A G E R C O R P O R AT E
BU BÂTIMENT
