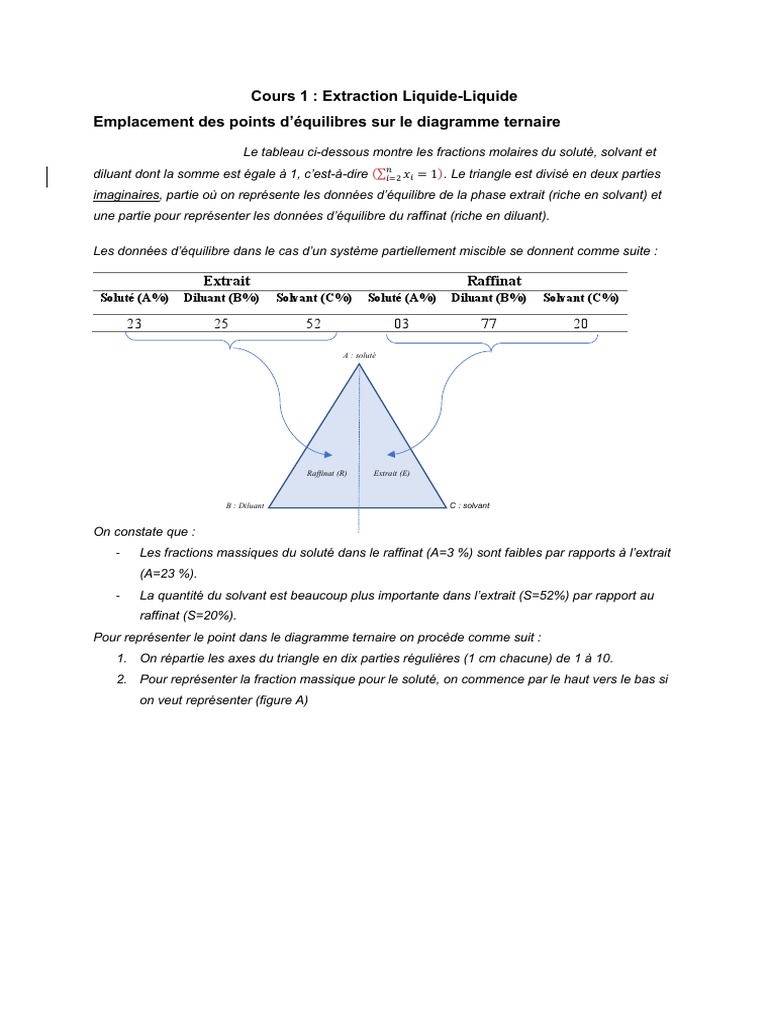

Cours 1 : Extraction Liquide-Liquide

Emplacement des points d’équilibres sur le diagramme ternaire

Le tableau ci-dessous montre les fractions molaires du soluté, solvant et

diluant dont la somme est égale à 1, c’est-à-dire (∑"!#$ 𝑥! = 1). Le triangle est divisé en deux parties
imaginaires, partie où on représente les données d’équilibre de la phase extrait (riche en solvant) et
une partie pour représenter les données d’équilibre du raffinat (riche en diluant).

Les données d’équilibre dans le cas d’un système partiellement miscible se donnent comme suite :

Extrait Raffinat
Soluté (A%) Diluant (B%) Solvant (C%) Soluté (A%) Diluant (B%) Solvant (C%)

23 25 52 03 77 20

A : soluté

Raffinat (R) Extrait (E)

B : Diluant C : solvant

On constate que :
- Les fractions massiques du soluté dans le raffinat (A=3 %) sont faibles par rapports à l’extrait
(A=23 %).
- La quantité du solvant est beaucoup plus importante dans l’extrait (S=52%) par rapport au
raffinat (S=20%).
Pour représenter le point dans le diagramme ternaire on procède comme suit :
1. On répartie les axes du triangle en dix parties régulières (1 cm chacune) de 1 à 10.
2. Pour représenter la fraction massique pour le soluté, on commence par le haut vers le bas si
on veut représenter (figure A)
Étapes de construction graphiques
Localisation les fractions du soluté « A »
Pour les fractions du soluté « A » on commence de bas vers le haut. Comme le montre
les flèches l indiquant le sens de mesure par la règle.

A= 23

B C
Localisation des fractions du diluant « B »
Pour tracer les valeurs de « B » on suit les flèches indiquant le sens de mesure par la règle.

25
B=

B C
Localisation des fractions du solvant « C »
Pour tracer les valeurs de « C » on suit les flèches indiquant le sens de mesure par la règle.

C=
52

B C

Comme la somme des fractions est égale à 1, les valeurs coïncident en un seul point, c’est le point
de la courbe d’équilibre.

Point de la courbe d’équilibre

C= ou isotherme de solubilité
25 52
B=

A= 23

B C
