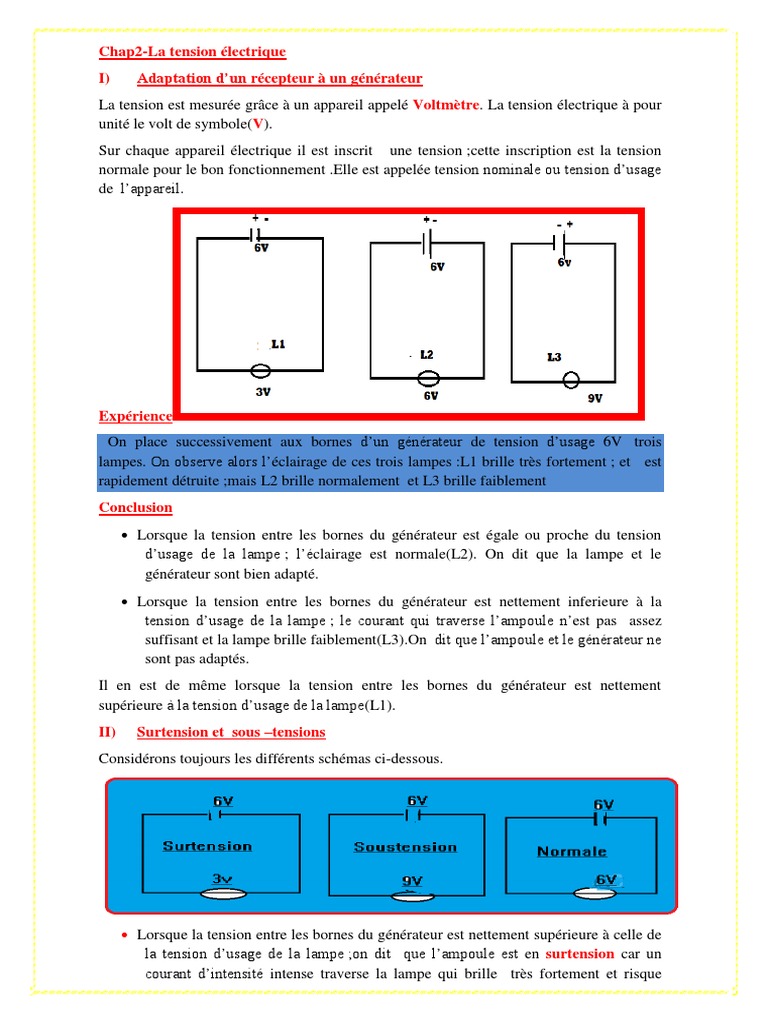

Chap2-La tension électrique

I) Adaptation d’un récepteur à un générateur

La tension est mesurée grâce à un appareil appelé Voltmètre. La tension électrique à pour
unité le volt de symbole(V).
Sur chaque appareil électrique il est inscrit une tension ;cette inscription est la tension
normale pour le bon fonctionnement .Elle est appelée tension nominale ou tension d’usage
de l’appareil.

Expérience
On place successivement aux bornes d’un générateur de tension d’usage 6V trois
lampes. On observe alors l’éclairage de ces trois lampes :L1 brille très fortement ; et est
rapidement détruite ;mais L2 brille normalement et L3 brille faiblement
Conclusion
 Lorsque la tension entre les bornes du générateur est égale ou proche du tension
d’usage de la lampe ; l’éclairage est normale(L2). On dit que la lampe et le
générateur sont bien adapté.
 Lorsque la tension entre les bornes du générateur est nettement inferieure à la
tension d’usage de la lampe ; le courant qui traverse l’ampoule n’est pas assez
suffisant et la lampe brille faiblement(L3).On dit que l’ampoule et le générateur ne
sont pas adaptés.
Il en est de même lorsque la tension entre les bornes du générateur est nettement
supérieure à la tension d’usage de la lampe(L1).
II) Surtension et sous –tensions
Considérons toujours les différents schémas ci-dessous.

 Lorsque la tension entre les bornes du générateur est nettement supérieure à celle de
la tension d’usage de la lampe ;on dit que l’ampoule est en surtension car un
courant d’intensité intense traverse la lampe qui brille très fortement et risque
 d’être détruite. Par contre lorsque la tension entre les bornes du générateur est plus
faible que la tension d’usage de la l’ampoule ,un courant d’intensité moins intense
traverse la lampe qui brille très faiblement on dit que l’ampoule est en sous-
tension.

III)-Les associations de générateurs et association de

recepteurs
Les deux bornes d’une pile bien que jouant le même rôle que celui de faire passer le
courant électrique ne sont pas identique.
On distingue la borne positive marquée du signe (+) ou d’un point rouge et la borne
négative marqué du signe(-) ou d’un point de couleur autre que le rouge.
La pile dont les bornes sont différenciées est appelée générateur de courant continu on
dit que la pile est un appareil polarisé.
Les deux bornes de certains appareils comme l’ampoule sont identiques, on dit que ces
appareils ne sont pas polarisés.
Sur le symbole normalisé d’une pile ;les deux traits représentent les bornes :le plus long et
plus fin représente la borne(+) et l’autre plus court et plus épais représente la borne (-).

1) Associations de générateurs en serie(pile)

a)En série et en concordance
Lorsque dans un circuit électrique les piles sont placés les un après les autres de façon que
la borne positive d’une pile soit en contact avec la borne négative des autres ;on dit que les
piles sont montées en série et en concordance.

Montage de trois pile en serie

Propriété d’une pile en serie et en concordance

Alimentons une ampoule de 3V avec une pile de 1,5V ;nous constatons que l’ampoule
s’éclaire faiblement. Alimentons la même ampoule de 3V avec deux piles identiques de
1,5V chacune montée en série .Nous constations que l’ampoule s’éclaire normalement
comme se fait une pile de 3V.
Remarque :
Lorsque des piles sont montées en série et en concordance leur tension
s’additionne(s’ajoute)
b)En série et en opposition
Lorsque dans un circuit électrique des piles sont montées de façon que les bornes de
même signe sont en contact ;on dit que ces piles sont montées en série et en
opposition

Propriété d’une association de pile en serie et en opposition.

Alimentons avec des piles identiques de 1,5V chacune montée en série et en
opposition ;nous constatons que quelques soit la tension de l’ampoule elle ne s’allume
pas. On dit alors que lorsque les piles sont montées en série et en opposition leur
tension s’annule(1,5v-1,5v=0v).
2) Associations de récepteurs (lampes)
1) En serie
Lorsque dans un circuit électrique les ampoules sont placées les une des autres de
façon que le même courant les traverse successivement ;on dit qu’elles sont montées
en séries.
Expérience
  Association de récepteur en série.
Alimentons trois ampoule montées en série avec un générateur de 12V et à l’aide de
voltmètre mesurons la tension au bornes de chaque ampoule ;nous constatons que la
somme des tensions ainsi mesurée est égale à la tension de la pile.
Propriété :
Lorsque des ampoules sont montées en série la tension au bornes de la pile se
repartie dans chacune des ampoules ,autrement dit la tension au bornes du
générateur est égale à la somme de celle aux bornes des récepteurs.
Remarque
 Lorsque les ampoules sont identiques elles brillent du même éclat .La tension de la
pile se repartie dont également sur chacune
 Si trois ampoules ne sont pas identiques ,la tension de la pile se partage encore ,mais
inégalement entre les ampoules.

2) En dérivation ou en parallèle
Deux point A et B d’un circuit sont reliés par deux ou plusieurs conducteur. Chacun
de ces conducteurs constituent une dérivation entre A et B on dit que ces conducteurs
sont associés en parallèle.
Le courant principal(IP) produit par le générateur se partage au point A en deux ou
plusieurs courant appelé courant dérivés. Ces courants se réunissent en B après avoir
parcourus les branches.
Expérience
Montage en dérivation ou en parallèle

Ou
 Propriété d’une association en dérivation ou en parallèle
Alimentons deux lampes montée en dérivation par
une pile de 12V mesurons la tension de chaque ampoule à l’aide du voltmètre ,nous
constatons que la tension mesurée au borne de chaque ampoule est la même entre les
bornes des ampoule montées en dérivation.
Conclusion
Propriété1 :Lorsque des lampes sont montées en dérivation leur tension est la même
que la tension du générateur
Propriété2 :Lorsque des lampes sont montées en série leur tension se divise on dit
alors que la tension est propre à la dérivation
IV-Le courant électrique et ses dangers
1)Le court-circuit
On réalise un circuit en série comportant une pile de 6V ;une lampe de
tension nominale de 6V et un fil métallique en cuivre très fin

On place maintenant un fil de connexion en cuivre très gros

entre A et B en dérivation.
On constate que la lampe s’éteint et le fil de cuivre très fin rougie et se fond,
on dit qu’on a réalisé un court-circuit entre les bornes de la lampe pour que
la lampe soit court-circuiter .
Court-circuiter un appareil c’est réunir ces deux bornes par un fil conducteur
de faible résistance électrique.
L’appareil court-circuiter n’est alors plus traversé par le courant .
2)Court-circuit-fusible-disjoncteur
Quand le courant arrive en A(schéma précédent)il y a deux chemin au choix
c’est-à-dire le fil de cuivre et la lampe. Mais le courant préfère circuler dans
le fil de cuivre qui est un meilleur conducteur électrique puisque sa résistance
électrique est beaucoup plus faible que celle de la lampe. La lampe qui n’est
plus traversée par le courant ne brille plus. Cela veut dire que le courant
électrique circule d’une borne à l’autre borne de la pile uniquement dans les
fils conducteurs sans passé par la lampe.
L’intensité du courant étant très grande ce qui se chauffe et fond le fil fin de
cuivre. On dit que le fil fin en cuivre joue un rôle de coupe –circuit ou de
fusible.
Le court-circuit peuvent être très dangereux à cause de la forte augmentation
de l’intensité du courant qui peut détruire le générateur et les fils .Il y a
risques d’incendie si on ne prévoit aucun dispositif de sécurité pour couper le
courant tel que le disjoncteur qui est placé à l’entrée d’une installation, il
coupe le circuit lorsque l’intensité du courant qui le traverse est assez
important c’est donc un interrupteur automatique.
3)Les dangers du courant de réseau-règles de sécurité.
Les dangers du courant du secteur sont grands parce que la tension
entre les fils est élévée.Le corps humain est un mauvais conducteur
de courant électrique. Cependant ; soumis à une tension de 220V du
secteur suffisamment élevé ;peut être traversé par un courant assez
intense pour causer de grave dommages c’est l’électrocution.
Selon les cas ,les effets du courant va de la simple se couche à la
paralysie des muscles respiratoires et à l’arrêt du cœur .
A l’absence de toute intervention immédiate ;la mort peut en suivre
.
Remarque
On admet qu’une tension supérieure à 24V présente des dangers
pour le corps humain.
 Les causes de l’électrocutions :
L’électrocution intervient dans deux cas :
_Lorsqu’une personne touche les deux fils d’une ligne ou les deux
bornes d’une prise
_Lorsqu’une personne touche un seul fil ou une seule borne d’une
prise .Tout en étant en contact avec le sol. Les dangers sont
augmentés si la peau est mouillée ou même seulement humide.
Règles de sécurités
Il ne faut avoir aucun contact avec un conducteur relié au secteur
pour cela :
Les conducteurs doivent être soigneusement isoler ;ou
protéger par des isolants électrique.
Les appareils et les installations doivent être vérifier
périodiquement
Il ne faut toucher aucun appareil ;si on a les mains
humides, si l’on a les pieds nus sur le sol humide et à plus
forte raison ,si l’on a des mains ou des corps dans l’eau.
Avant de procéder à une réparation ;il faut retirer la fiche de la
prise ou déconnecter de l’installation du secteur.
N.B :Tu ne doit faire aucune expérience avec le courant du secteur
