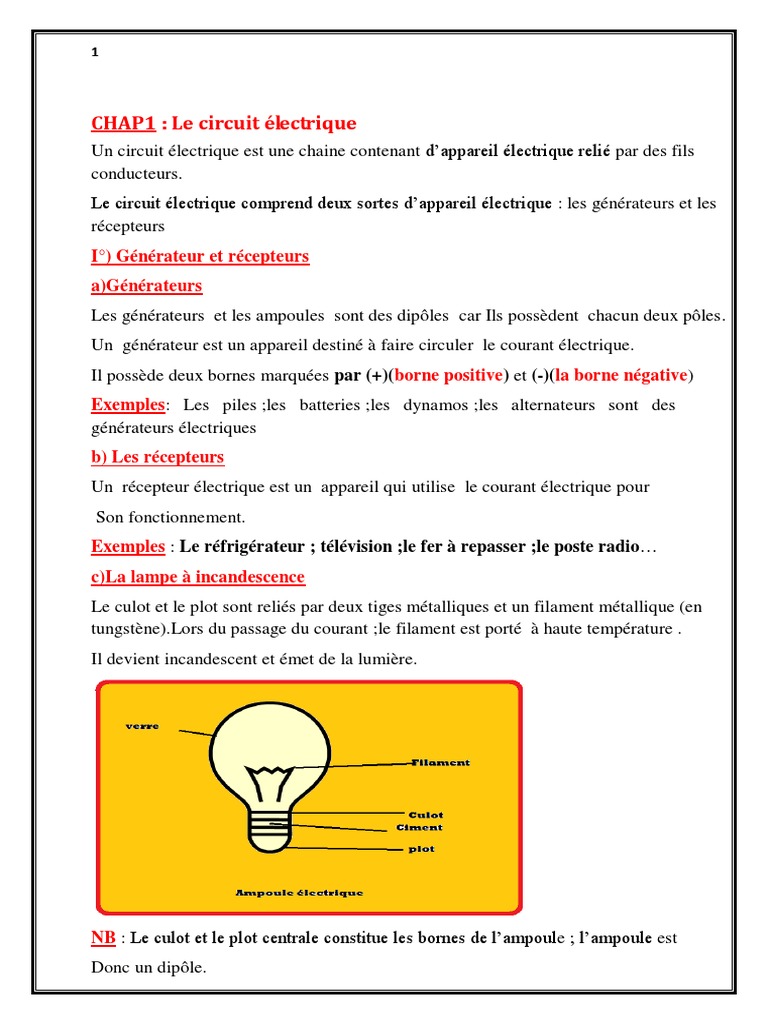

CHAP1 : Le circuit électrique

Un circuit électrique est une chaine contenant d’appareil électrique relié par des fils
conducteurs.
Le circuit électrique comprend deux sortes d’appareil électrique : les générateurs et les
récepteurs
I°) Générateur et récepteurs
a)Générateurs
Les générateurs et les ampoules sont des dipôles car Ils possèdent chacun deux pôles.
Un générateur est un appareil destiné à faire circuler le courant électrique.
Il possède deux bornes marquées par (+)(borne positive) et (-)(la borne négative)
Exemples: Les piles ;les batteries ;les dynamos ;les alternateurs sont des
générateurs électriques
b) Les récepteurs
Un récepteur électrique est un appareil qui utilise le courant électrique pour
Son fonctionnement.
Exemples : Le réfrigérateur ; télévision ;le fer à repasser ;le poste radio…
c)La lampe à incandescence
Le culot et le plot sont reliés par deux tiges métalliques et un filament métallique (en
tungstène).Lors du passage du courant ;le filament est porté à haute température .
Il devient incandescent et émet de la lumière.

NB : Le culot et le plot centrale constitue les bornes de l’ampoule ; l’ampoule est

Donc un dipôle.
2

II) Conducteurs et isolant électrique

a)Conducteurs électriques
Un conducteur électrique est un corps qui se laisse traverser facilement par un courant
électrique.
Exemples : Les métaux(le fer ;le cuivre…) et leurs alliages(mélanges de métaux) ;l’eau
salée ;acide…. conduisent le courant électrique
b) Isolant électrique
Un isolant électrique est un corps qui ne se laisse pas traverser par le courant électrique.
Exemples : Le caoutchouc ; le plastique ;le verre ;le porcelaine ;eau pure…
III) Schématisation d’un circuit simple
Pour représenter facilement un montage ; on utilise des symboles normalisés définis
Par les électriciens. Chaque élément électrique est représenté par un symbole qui lui
est propre :
Symboles normalisés de quelques éléments
Générateur - ----| |--+
Lampe
L1 Ou L2
Moteur M
Fil de connexion
Interrupteur ouvert
Interrupteur fermé
Résistance

Diode

EXEMPLE : Schématisation d’un circuit simple

3

Remarque
Par convention dans un circuit électrique ;le courant sort du générateur par sa borne(+)
et entre par sa borne(-).
Flécher un courant dans un circuit c’est indiqué à l’aide de flèche le sens de circulation
du courant «électrique dans toutes les parties du circuit).
Exemples de circuit fléché réalisé à l’aide de symbole normalisés

N.B :Un circuit électrique normalisé est un circuit comportant les symboles
normalisés des appareils.

Exercice d’application
Compléter le texte suivant :
Un générateur comporte deux …..Une borne….. Et une borne …….Le courant sort du
générateur par la borne…… et entre par la borne……
Les isolants ne conduisent pas le …..Par contre les métaux …..le courant.
Pour que le courant passe dans un circuit il faut que l’…..soit fermé.
