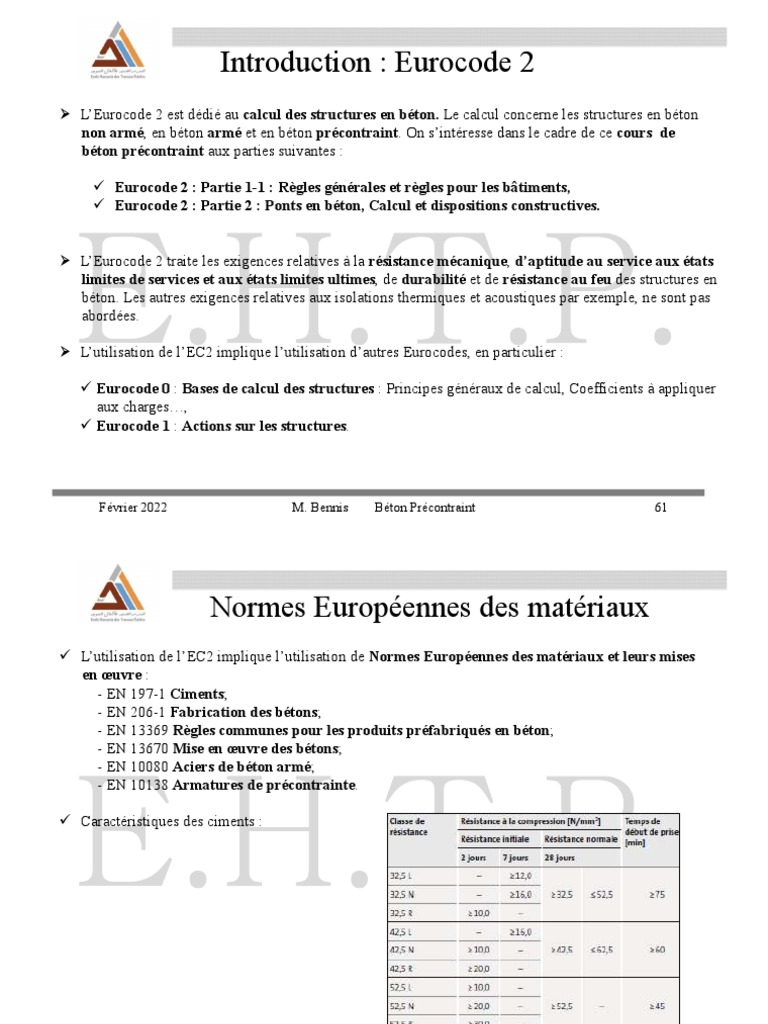

Introduction : Eurocode 2

 L’Eurocode 2 est dédié au calcul des structures en béton. Le calcul concerne les structures en béton
non armé, en béton armé et en béton précontraint. On s’intéresse dans le cadre de ce cours de
béton précontraint aux parties suivantes :

 Eurocode 2 : Partie 1-1 : Règles générales et règles pour les bâtiments,

 Eurocode 2 : Partie 2 : Ponts en béton, Calcul et dispositions constructives.

 L’Eurocode 2 traite les exigences relatives à la résistance mécanique, d’aptitude au service aux états
limites de services et aux états limites ultimes, de durabilité et de résistance au feu des structures en
béton. Les autres exigences relatives aux isolations thermiques et acoustiques par exemple, ne sont pas
abordées.

 L’utilisation de l’EC2 implique l’utilisation d’autres Eurocodes, en particulier :

 Eurocode 0 : Bases de calcul des structures : Principes généraux de calcul, Coefficients à appliquer
aux charges…,
 Eurocode 1 : Actions sur les structures.

Février 2022 M. Bennis Béton Précontraint 61

 Normes Européennes des matériaux
 L’utilisation de l’EC2 implique l’utilisation de Normes Européennes des matériaux et leurs mises
en œuvre :
- EN 197-1 Ciments;
- EN 206-1 Fabrication des bétons;
- EN 13369 Règles communes pour les produits préfabriqués en béton;
- EN 13670 Mise en œuvre des bétons;
- EN 10080 Aciers de béton armé;
- EN 10138 Armatures de précontrainte.

 Caractéristiques des ciments :

Février 2022 M. Bennis Béton Précontraint 62

 Tableau des classes du béton
 Extrait de l’Eurocode 2 :

Février 2022 M. Bennis Béton Précontraint 63

 Armatures passives
 Pour le calcul des sections d’acier passif, l’Eurocode 2 donne deux diagrammes de calcul
(contrainte - déformation) suivants :

f tk
f yk
f tk /  s
f yd  f yk /  s

Avec : E s  200 GPa .

Février 2022 M. Bennis Béton Précontraint 64

 Armatures passives
 Les calculs selon l’Eurocode 2 sont basés sur :
 La résistance à la traction de rupture f tk ,
 La limite d’élasticité caractéristique en traction f yk ,
 La limite caractéristique d’élasticité conventionnelle à 0,2 % d’allongement : f y 0,2k ,
 La classe de ductilité des aciers :
- Classe A = Ductilité Normale (les nervures sont inclinées dans le même sens de part et
d’autre de l’axe de la barre) :
f tk
 uk  2,5% et  1,05
f yk

- Classe B = Haute Ductilité (l’inclinaison des nervures est opposée de part et d’autre
de l’axe de la barre ) :

 uk  5% f tk
et  1,08
f yk

- Classe C = Très haute ductilité :

f tk
 uk  7,5% et 1,15   1,35
f yk

Pour les ponts, les classes de ductilité recommandées sont les classes B et C et f yk  500MPa pour
les barres HA.

Février 2022 M. Bennis Béton Précontraint 65

 Diagrammes contrainte-déformation :
Différents types d’aciers de construction

Février 2022 M. Bennis Béton Précontraint 66

 Armatures de la précontrainte : Homologation

 Les informations contenues dans l'ATE sont les suivantes :

 Usages possibles du système (précontrainte extérieure, câble remplaçable…),

 Gamme d'ancrage (de 3 à 37T15 par exemple),
 Description des composants et dimensions,
 Rayons de courbure minimums autorisés suivant le type de gaine,
 Longueur libre à respecter derrière l'ancrage ou encombrement des vérins,
 Longueur droite à respecter à la sortie de l'ancrage,
 Coefficients de frottement k et  ,
 Espacement des supports de gaine
 Rentrée d'ancrage lors de la mise en tension,
 Frettage à placer derrière l'ancrage et adaptation possible,
 Type d'injection,
 Recommandations sur le transport, le stockage et la manutention.

Février 2022 M. Bennis Béton Précontraint 67

 Exercice 1
 Une poutre en béton de section rectangulaire de dimensions 80cmx40cm a été coulée avec un béton de
classe 40/50 à base de CEM 42,5N le 1 février 2021. La face supérieure de la poutre est considérée
non exposée à la dessiccation. Elle a été décoffrée le 16 février 2021. La poutre est située dans une
région d'hygrométrie moyenne égale à HR 50%.

1. Calculer la déformation de retrait de dessiccation au temps infini,

2. Calculer la déformation de retrait de dessiccation au 16 février 2024,
3. Calculer la déformation de retrait endogène au temps infini et au 16 décembre 2021,
4. Calculer la déformation de retrait total au temps infini,
5. Calcul la déformation de fluage au temps infini en fonction de la contrainte du béton.

Février 2022 M. Bennis Béton Précontraint 68
