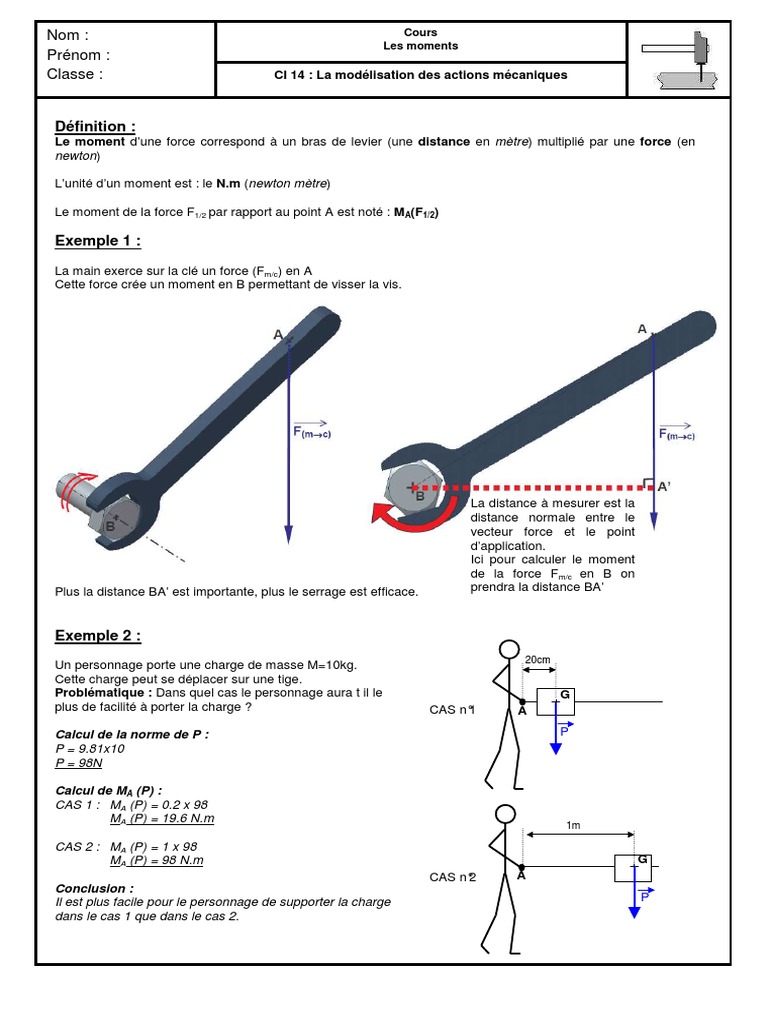

Nom : Cours

Les moments
Prénom :
Classe : CI 14 : La modélisation des actions mécaniques

Définition :
Le moment d’une force correspond à un bras de levier (une distance en mètre) multiplié par une force (en
newton)

L’unité d’un moment est : le N.m (newton mètre)

Le moment de la force F1/2 par rapport au point A est noté : M A(F1/2)

Exemple 1 :
La main exerce sur la clé un force (Fm/c) en A
Cette force crée un moment en B permettant de visser la vis.

La distance à mesurer est la

distance normale entre le
vecteur force et le point
d’application.
Ici pour calculer le moment
de la force Fm/c en B on
Plus la distance BA’ est importante, plus le serrage est efficace. prendra la distance BA’

Exemple 2 :
20cm
Un personnage porte une charge de masse M=10kg.
Cette charge peut se déplacer sur une tige.
Problématique : Dans quel cas le personnage aura t il le G
plus de facilité à porter la charge ? CAS n°1 A
Calcul de la norme de P : P
P = 9.81x10
P = 98N

Calcul de MA (P) :
CAS 1 : MA (P) = 0.2 x 98
MA (P) = 19.6 N.m
1m

CAS 2 : MA (P) = 1 x 98
MA (P) = 98 N.m G
CAS n°2 A
Conclusion :
Il est plus facile pour le personnage de supporter la charge P
dans le cas 1 que dans le cas 2.
Nom : Cours
Les moments
Prénom :
Classe : CI 14 : La modélisation des actions mécaniques

Exemple 3 :
Un moteur permet la rotation d’une barrière de masse 8kg.
Dans quel cas le moment en A dû au poids de la barrière s’opposant au couple moteur est il le plus important ?

Calcul de la norme de P :
P = 9.81 x 8 1 Cas n°1 2
P = 79 N
A G
CAS 1 :
Calcul de MA (P) : 1m Cas n°3
MA (P) = 1 x 79 P
MA (P) = 79 N.m G

CAS 2 : P
Calcul de x : 2
Cas n°2
Cos 20 = x / 1
x = 0.93 m G 2
Calcul de MA (P) : 1
MA (P) = 0.93 x 79 1
20°
MA (P) = 73.5 N.m
A P A
CAS 3 : x
Calcul de MA (P) :
MA (P) = 0 x 79
MA (P) = 0 N.m

Conclusion : c’est dans le cas 1 que le moment résistant est le plus important. Dans le cas 3, il n’y a pas de
moment résistant car le bras de levier est nul.

Exemple 4 :
Dans quel cas le moment de serrage exercé sur l’écrou est il le plus efficace ?

F=100N 40°
x

Cas n°1 F=100N

Cas n°2

20cm
20cm

CAS 1 :
Calcul de MA (F) :
MA (F) = 0.20 x 100
MA (F) = 20 N.m

CAS 2 :
Calcul de x :
Cos 40 = x / 0.20
x = 0.15 m
Calcul de MA (F) :
MA (F) = 0.15 x 100
MA (F) = 15 N.m Conclusion : le serrage est plus efficace dans le cas 1.
