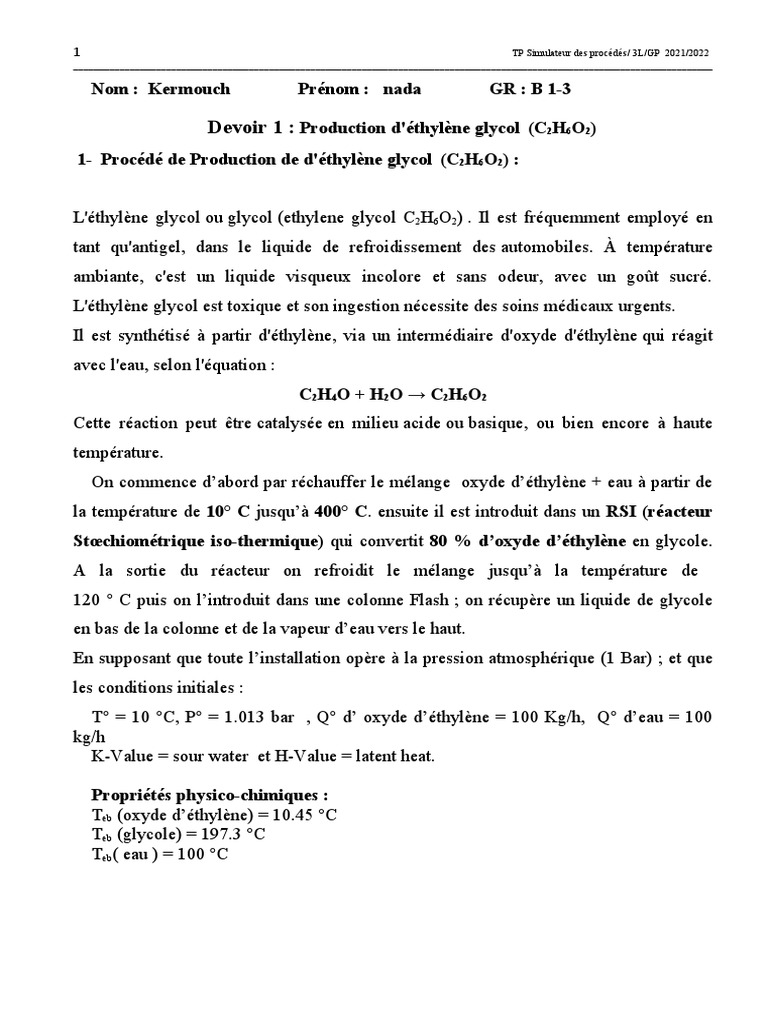

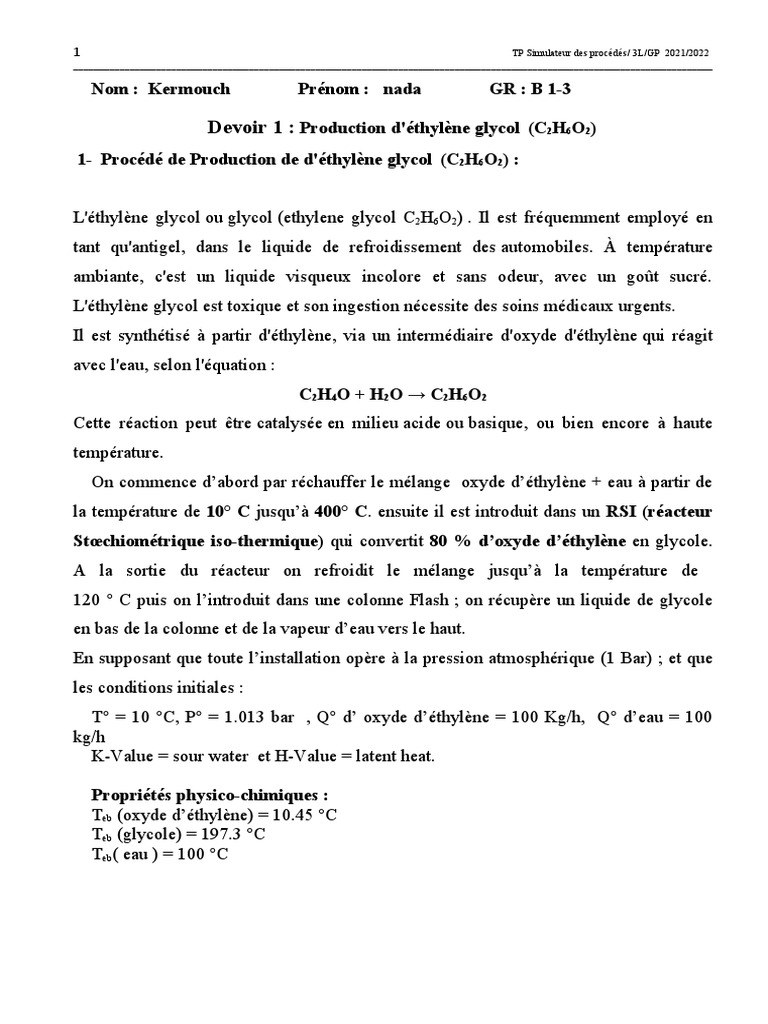

1 TP Simulateur des procédés/ 3L/GP 2021/2022

____________________________________________________________________________________________________________________________

Nom : Kermouch Prénom : nada GR : B 1-3

Devoir 1 : Production d'éthylène glycol  (C2H6O2)

1- Procédé de Production de d'éthylène glycol  (C2H6O2) :

L'éthylène glycol ou glycol (ethylene glycol C2H6O2) . Il est fréquemment employé en

tant qu'antigel, dans le liquide de refroidissement des automobiles. À température
ambiante, c'est un liquide visqueux incolore et sans odeur, avec un goût sucré.
L'éthylène glycol est toxique et son ingestion nécessite des soins médicaux urgents.
Il est synthétisé à partir d'éthylène, via un intermédiaire d'oxyde d'éthylène qui réagit
avec l'eau, selon l'équation :
C2H4O + H2O → C2H6O2
Cette réaction peut être catalysée en milieu acide ou basique, ou bien encore à haute
température.
On commence d’abord par réchauffer le mélange oxyde d’éthylène + eau à partir de
la température de 10° C jusqu’à 400° C. ensuite il est introduit dans un RSI (réacteur
Stœchiométrique iso-thermique) qui convertit 80 % d’oxyde d’éthylène en glycole.
A la sortie du réacteur on refroidit le mélange jusqu’à la température de
120 ° C puis on l’introduit dans une colonne Flash ; on récupère un liquide de glycole
en bas de la colonne et de la vapeur d’eau vers le haut.
En supposant que toute l’installation opère à la pression atmosphérique (1 Bar) ; et que
les conditions initiales :
T° = 10 °C, P° = 1.013 bar , Q° d’ oxyde d’éthylène = 100 Kg/h, Q° d’eau = 100
kg/h
K-Value = sour water et H-Value = latent heat.

Propriétés physico-chimiques :
Teb (oxyde d’éthylène) = 10.45 °C
Teb (glycole) = 197.3 °C
Teb( eau ) = 100 °C
2 TP Simulateur des procédés/ 3L/GP 2021/2022
____________________________________________________________________________________________________________________________
2- Schémas du procédé de production de chlorure de vinyle :

Question :
Referez-vous au schéma du procédé ci-dessus et répondre à ces questions :
1- L’équipement N° 2 s’appel : Réacteur
2- L’équipement N ° 3 s’appel : Echangeur 2
3- L’équipement N° 4 s’appel : Colonne flash
4- Le rôle de l’équipement N° 2 : la conversion de mélange principale jusqu’à la matière
obtenir
5- La quantité de chaleur (énergie) d’équipement N°1 : 385 .251 Mj/h
6- La quantité de chaleur (énergie) d’équipement N°3 : -255.309 Mj/h
7- Localiser dans quel équipement il y’a une consommation de chaleur : échangeur 1
8- Quelle est la valeur de la chaleur consommée : échangeur + reacteur = 385.251 Mj/h
9- Quelle est la valeur de l’enthalpie de la réaction : 97751.3 kj/kmol
10- Déduire sa nature (exothermique / endothermique) : Exothermique
11- La quantité produite d’éthylène glycol (C2H6O2) (Kg/h) : 105.03 kg/h
12- La quantité de vapeur d’eau évacuée (Kg/h) : 45.42 kg/h
