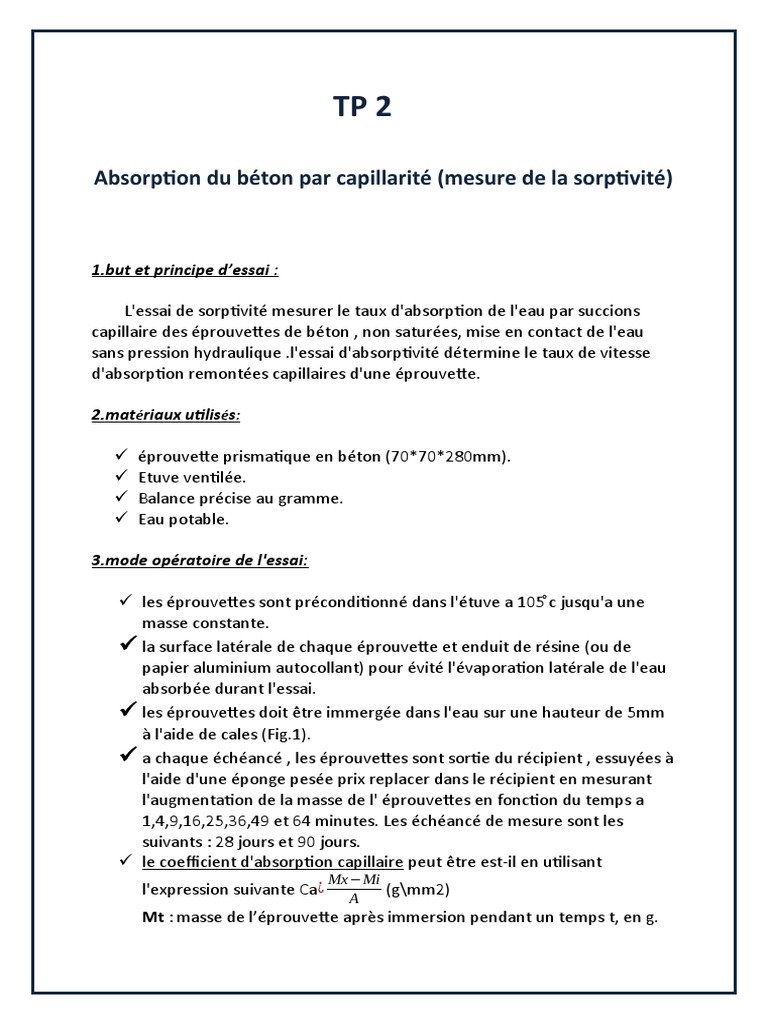

TP 2

Absorption du béton par capillarité (mesure de la sorptivité)

1.but et principe d’essai :

L'essai de sorptivité mesurer le taux d'absorption de l'eau par succions

capillaire des éprouvettes de béton , non saturées, mise en contact de l'eau
sans pression hydraulique .l'essai d'absorptivité détermine le taux de vitesse
d'absorption remontées capillaires d'une éprouvette.

2.matériaux utilisés:

 éprouvette prismatique en béton (70*70*280mm).

 Etuve ventilée.
 Balance précise au gramme.
 Eau potable.

3.mode opératoire de l'essai:

 les éprouvettes sont préconditionné dans l'étuve a 105 ͦc jusqu'a une

masse constante.
 la surface latérale de chaque éprouvette et enduit de résine (ou de
papier aluminium autocollant) pour évité l'évaporation latérale de l'eau
absorbée durant l'essai.
 les éprouvettes doit être immergée dans l'eau sur une hauteur de 5mm
à l'aide de cales (Fig.1).
 a chaque échéancé , les éprouvettes sont sortie du récipient , essuyées à
l'aide d'une éponge pesée prix replacer dans le récipient en mesurant
l'augmentation de la masse de l' éprouvettes en fonction du temps a
1,4,9,16,25,36,49 et 64 minutes. Les échéancé de mesure sont les
suivants : 28 jours et 90 jours.
 le coefficient d'absorption capillaire peut être est-il en utilisant
Mx−Mi
l'expression suivante Ca¿ A
(g\mm2)
Mt : masse de l’éprouvette après immersion pendant un temps t, en g.
 M0 :masse de l’éprouvette après séchage à la sortie de l’étuve, en g.

A: surface brute de la face de l’éprouvette immergée dans l’eau, en mm² .

T= : temps d’immersion en s.

1. le coefficient de sorptivite: peut être est-il en utilisant l'expression

Q
suivante : A = Spt × √ t
Q: la quantité d'eau absorbée en (g).
A= la surface spécimen en contacte avec l'eau en cm2.
T = le temps en minute (min)
Spt = le coefficient de sorptivite du spécimen.

Figure 01. dispositif experimental de la mesure d'absorption d'eau par capillarite.

Le rapport :

calculement du coefficient Ca pour chaque temps de mesure :

1. les résultats de Mt obtenu lors de la mesure :

T(min) Mt (g)
1 3177,5
4 1573,0
9 1574,5
16 1576,3
25 1577,9
36 1579,7

On a : M0 = 1569,7 g ; A = 7*7= 49cm2 donc on déduit le

coefficient Ca :
 T(min) Mt (g) Mt −M 0
Ca¿ A
1 3177,5 7,7
4 1573,0 8,3
9 1574,5 8,89
16 1576,3 9,6
25 1577,9 10,2
36 1579,7 10,84

Le graphe :

le graphe de Ca en fonction de T

12

10

6
Ca

Ca =f(T)
4

0
0 5 10 15 20 25 30 35 40
T(min)

Q
le graphe de (g\cm3) en fonction de √ t
A

Poid T(min) A(cm2) Q(A) Q √t

(g\
A
cm3)
3177,5 1 49 0 0 1
3180,7 4 49 3 0,06 2
3183,8 9 49 6,3 0,13 3
3186,8 16 49 9,3 0,19 4
3190,0 25 49 12,5 0,25 5
 3193,1 36 49 15,6 0,32 6

Le graphe
0.35

0.3

0.25

0.2
Q/A (g/cm3)

0.15
Q/A =f(_/t)
0.1

0.05

0
0 1 2 3 4 5 6 7
_/t

Spt = tg (0.06)/(1) = tg^-1(0.06)= 3.43

Commentaire sur les graphes:

D’après le premier graphe on voit que le coefficient Ca augmente mais d’une façon assez
lente pour T= 1 min , Ca = 7.7 et pour T = 36 min , Ca = 10.84 ce qui fait une différence de
3.14 en paire de temps de 35 min

Dans le second graphe le rapport Q/A augmente d’une maniére remarquable et presque
linéaire d’après la courbe

conclusion
par la fin on peut dire que la capillarité ne dépend pas seulement des paramètres numérique
elle peut aussi s’abstenir à d’autre phénomène tel que la porosité du béton qui peut s’avéré
très sensible dans les bétons.
