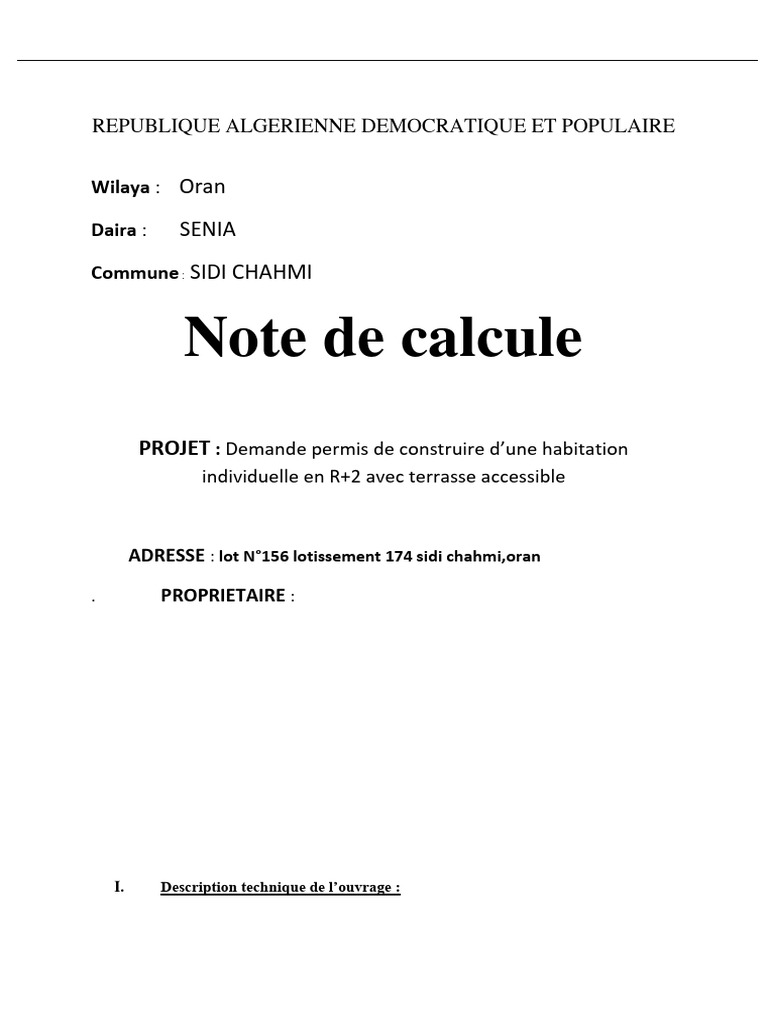

REPUBLIQUE ALGERIENNE DEMOCRATIQUE ET POPULAIRE

Wilaya : Oran

Daira : SENIA
Commune : SIDI CHAHMI

Note de calcule
PROJET : Demande permis de construire d’une habitation
individuelle en R+2 avec terrasse accessible

ADRESSE : lot N°156 lotissement 174 sidi chahmi,oran

. PROPRIETAIRE :

I. Description technique de l’ouvrage :

 Le présent ouvrage est une construction en R+2 Lotissement Si-Redouane 01, LOT N°18,
Es-Senia-Oran- et s’étale sur une surface de 248 m2.

La structure porteuse est composée de portique auto-stable (poteaux-poutres) en béton

armé.

Les planchers sont de type corps creux (16+4), et en dalle pleine en BA.

La terrasse est accessible.

II. Hypothèse de calcul :

1. La classification de l’ouvrage:

Dimensions de l’ouvrage :

Lx=17.63m

Ly= 14.96m

HN= 13.81m

• L’ouvrage se trouve à Oran : la zone sismique type II.a

• Site de l’ouvrage : S2 (site 2) : selon le tableau (3.2)
• Groupe d’usage : Groupe 2

2. Les sections des éléments structuraux :

Les éléments ont été dimensionnés conformément aux CBA 93 et RPA 99/version 2003

2.1 Superstructure :

L’élément Section (cm2)

Poutres principales 30 x 35
Chainages 30 x 30
Poteaux (P1) 35 x 35

2.2 Infrastructure :

L’élément Section (cm2)

Semelles isolées S1 140x140x40
Semelles isolées S2 140x140x40
Semelles isolées S3 160x160x40
Semelles jumelées S4 180x120x40
Longrines 30 x 30
 3. Les épaisseurs des dalles :
i. Dalle en corps creux :

Le plancher corps creux a été pré-dimensionné comme suit :

ht =(1/20à1/25)L

soit ht =20cm

➢ Soit une dalle en corps creux de (16+4) qui procède les dimensions suivantes :
- Epaisseur dalle béton comprimé ep =4cm
- Distance entre-axes des nervures =65 cm
- Epaisseur de poutrelle b0=15 cm
ii. Dalles pleines :

L’épaisseur de la dalle e0 doit être ≥4 à 5cm

𝑙 𝑙 𝑙
-Dalles portant sur deux côtés : 𝑙𝑥 < 0,4 → 35𝑥 ≤ 𝑒0 ≤ 30𝑥
𝑦

𝑙 𝑙 𝑙
-Dalles portant sur quatre côtés : 𝑙𝑥 ≥ 0,4 → 40𝑥 ≤ 𝑒0 ≤ 40𝑥
𝑦

Soit :

L’élément Epaisseur béton (cm)

Dalle pleine en porte à faux 20 cm
Paillasse+ paliers de repos 15 cm

4. Les épaisseurs des murs :

Type de mur Epaisseur (cm)

Mur extérieur double parois 30
Mur intérieur simple parois 15
Acrotère terrasse 10

5. Descente des charges :

Les charges appliquées sur la structure ont été estimées à partir du DTR B.C 2.2 :

4.1 Charges surfaciques :

Elément G(KN/m2) Q (KN/m2)

Plancher terrasse 3,6 1,5
Plancher étage courant 2,8 1,5
Paillasses 3,2 2,5
Paliers 1,78 2,5

4.2 Charges linéaires :

Elément G(KN/ml) Q (KN/ml)

Murs extérieurs 8,7 -
Murs intérieurs 4 ,61 -
Acrotère 2,05 1

6. Caractéristiques des matériaux :

• Acier :Fe=400 Pa
ys=1.15 situation normale
ys=1 situation accidentelle

• Béton : dosage 350Kg/m3

Fc28=20Mpa Fbu =0.85fc28/yb
yb=1.5 situation normale
yb=1 .15 situation accidentelle

III. La note de calcul :

Le calcul des sollicitations dans la structure a été effectués à l’aide de logiciel ROBOT
STRUCTURAL ANALYSIS 2010 par la méthode statique équivalente et la méthode
dynamique modale spectrale en appliquant les combinaisons selon le BAEL 91 et RPA
99/version 2003 :

ELU : 1.35G+1.5Q

ELS : G+Q

ACC : G+Q±E

ACC: G+Q±1.2E

ACC: 0.8G±E

N.B: Le poids des éléments poteaux-poutres est pris en compte par le logiciel ROBOT
STRUCTURAL ANALYSIS 2014.

ANALYSE SISMIQUE

L’ouvrage est implanté dans la wilaya d’Oran, zone (II) de sismicité moyenne.
Les coefficients sismique selon le RPA 99 comme suit :

▪ A=0.15
▪ R=3.5
▪ Q=1.15
▪ ε =7%
▪ Site 2 : contrainte de sol estimée à 2.0 bars
▪ T1=0,15 T2= 0.40

Conclusion

D’après les résultats obtenus et les différentes vérifications selon les réglementations
constructives et parasismiques, on peut déduire que la structure est stable dans le cas de
séisme.

LE BUREAU D’ETUDE Ingénieur
