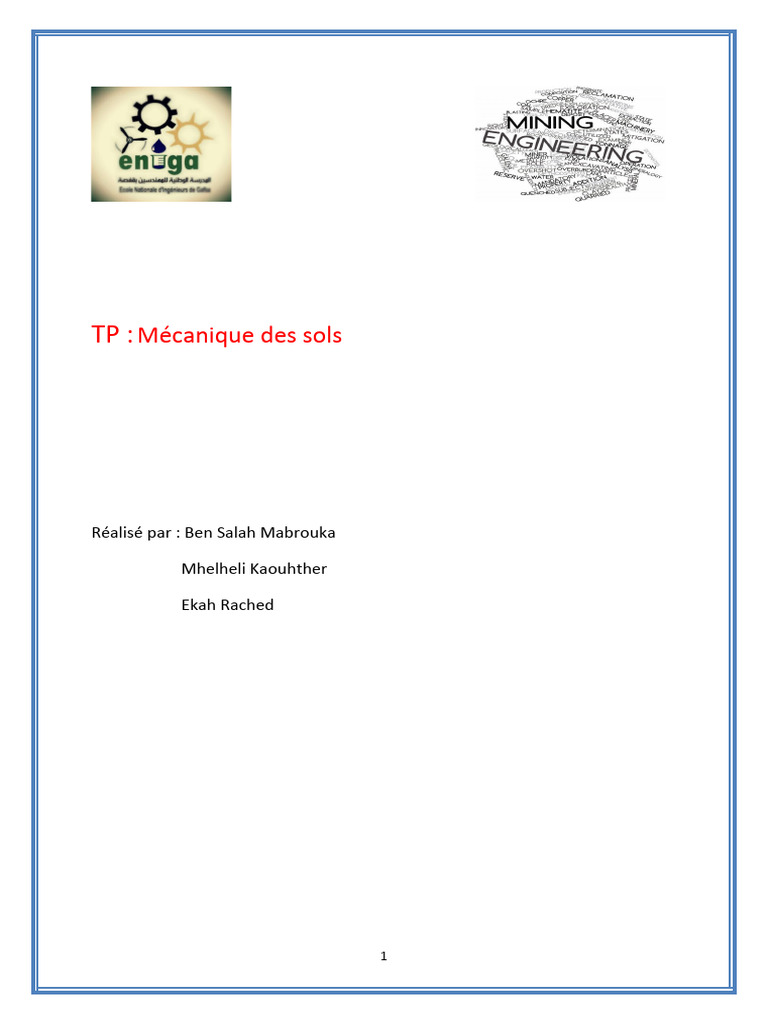

TP : Mécanique des sols

Réalisé par : Ben Salah Mabrouka

Mhelheli Kaouhther

Ekah Rached

1
 Analyse granulométrique d’un sol

1. BUT
Cette manipulation sert à déterminer les dimensions des diamètres des grains
formant un sol, et leur distribution.
2. Principe

L’essai consiste à classer les différents grains constituant l’échantillon en utilisant une série
de tamis, emboités les uns sur les autres, dont les dimensions des ouvertures sont
décroissantes du haut vers le bas. Le matériau étudié est placé en partie supérieure des
tamis et le classement des grains s’obtient par vibration de la colonne de tamis.

Avant l’opération de tamisage, l’échantillon est lavé au-dessus d’un tamis de 0.08 mm afin
d’éliminer les fines et éviter ainsi l’agglomération des grains, ceci pouvant fausser les
résultats de l’analyse. L’analyse granulométrique est conduite sur la fraction refusée par le
tamis de 0.08mm.

3. Matériel

-une série de tamis de mailles selon l’ordre suivant en (mm) :

0.08/0.125/0.2/0.5/1.25/2.5/5

2
 - une série des tares

-une étuve

- une balance

- des fourchettes

3
- Une microonde

4. Manipulation
-Préparation de l’échantillon :
La quantité à utiliser doit répondre à différents impératif qui sont contradictoire :
- Il faut une quantité assez grande pour que l’échantillon soit représentatif.
- Il faut une quantité assez faible pour que la durée de l’essai soit
acceptable et que les tamis ne soient pas saturés et donc inopérants.
- peser cet échantillon. Soit Mh sa masse totale humide. Mh=500g
-regrouper les tamis l’un au-dessus de l’autre en ordre croissant de tailles des mailles.
Le fond étant en bas.
-déposer l’ensemble des tamis sans les séparer. Commencer à laver, à l’eau, les
grains recueillis dans chaque tamis avec une fourchette en commençant du tamis
supérieur (5mm) , puis on les met dans une tare et la met par suite dans l’étuve
pendant 24h.
-refaire la même opération pour les autres tamis, et on pèse le refus séché par
l’étuve.
5. Travail à faire
 Détermination de la teneur en eau
On prend une masse humide de sol mh = 22.43g.
On fait sécher cette masse à l’aide d’une microonde puis on mesure son poids
après chaque minute de rotation dans l’appareil, jusqu’à obtenir une valeur
de masse constante.

Temps 1 2 3 4 5 6 7 8

4
 (min)
m (g) 22.13 22 21.97 21.91 21.87 21.85 21.81 21.81
Donc ms = 21.81g
La teneur en eau du sol est égale : w= (mh -ms )/ms *100= 2.84%

 Détermination de la masse sèche de l’échantillon initial Ms

Ms =486,19g

 Tableau analyse granulométrique par voie humide

6. conclusion
La réalisation de cet essai nous aura permis de dimensionner les particules de ce sol,
d’élaborer sa courbe granulométrique qui nous donne des informations précises sur
le sol, à savoir son module de finesse, son coefficient d’uniformité Cu, son coefficient
de courbure

Tp2: analyse granulométrique par sédimentométrie

5
 1) but
Dans cet essai, on va déterminer la distribution en poids des particules d’un sol dont la plus
grande dimension est égale à 0.08mm.
2) principe
L’essai utilise le fait que dans un milieu liquide au repos, la vitesse de décantation des grains fins à
très fins est fonction de leurs dimensions.

La loi de Stokes donne, dans le cas des grains sphériques de même masse volumique, la relation
entre le diamètre et leur vitesse de sédimentation.

3) Equipements et produits nécessaires

Densimètre ; thermomètre ; agitateur manuel ; 2 éprouvettes graduées de 1L ; mélange formé par
440cm3 +60cm3 d’une solution à5% d’héxametaphosphate de sodium, préparée et conservée à l’abri
de la lumière depuis moins d’un mois.

Agitateur mécanique ; balance ;

6
Étuve ; chronomètre ;

4) Mode opératoire
 Préparation de l’échantillon

- A partir de l’essai du tamisage par voie humide on récupère la fraction du sol dont le
diamètre est inférieur à 0.08mm.elle est séché à l’étuve à105°C pendant 24h.

- ce tamisât sec est désagrégé, pesé et on prend une masse 40g .

- faire imbiber l’échantillon pendant au moins 15h, dans 500cm3 de solution défloculante

5) Expression des résultats

Pourcentage d’éléments inférieurs ou égaux à D

ᵧ = ᵧw +Ws *((Gs -1)/Gs*Vsus )

Gs= 2.65 ; ᵧ=10 ; Ws=40g ; Vsus=1000mL

7
P=100*Vsus /Ws *(Gs/Gs -1)*ᵧw (r-1)

Rc =R+Ct+Cm-Cd avec Cm=0.5 ; Cd=1 ; Ct(voir tableau)

P=Rc *4
Diamètre équivalent D

D=F*√ (Hr/t)
Avec :
- F déterminé en fonction de la température et du poids spécifique à partir de
l’abaque
-Hr est la profondeur effective du centre de poussée :

Hr =H-100*H1*(R+Cm-1)-Hc

H= H0+0.5*h1

Hc=0.5*(Vd/A)
