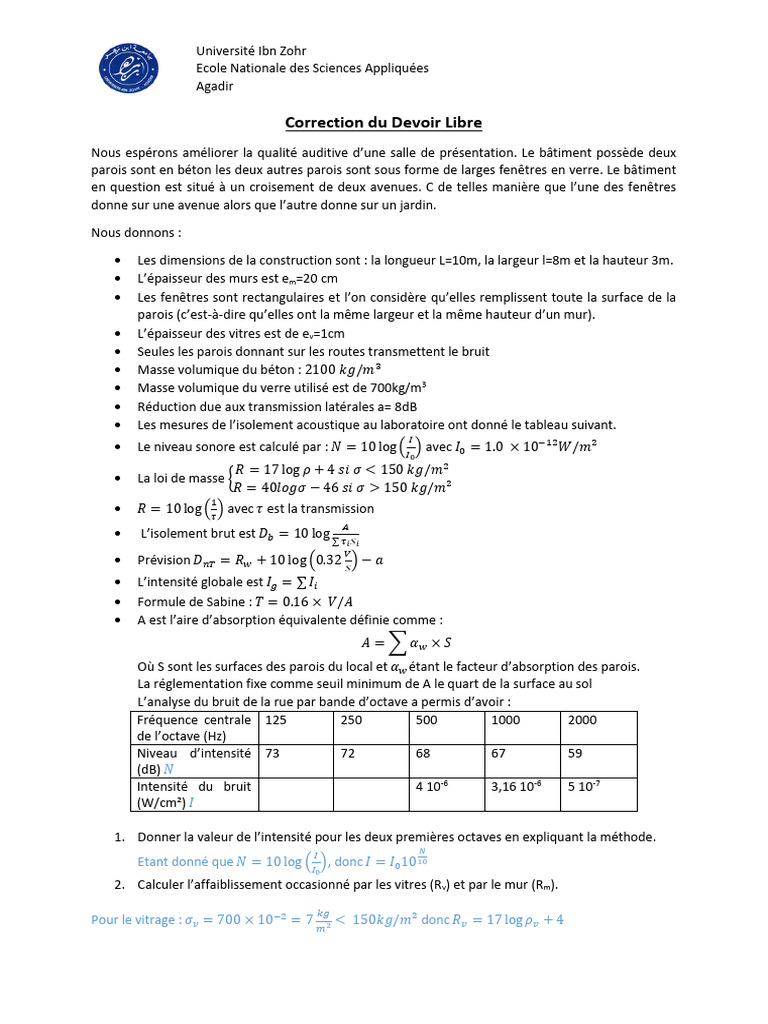

Correction du Devoir Libre

Nous espérons améliorer la qualité auditive d’une salle de présentation. Le bâtiment possède deux
parois sont en béton les deux autres parois sont sous forme de larges fenêtres en verre. Le bâtiment
en question est situé à un croisement de deux avenues. C de telles manière que l’une des fenêtres
donne sur une avenue alors que l’autre donne sur un jardin.

Nous donnons :

 Les dimensions de la construction sont : la longueur L=10m, la largeur l=8m et la hauteur 3m.
 L’épaisseur des murs est em=20 cm
 Les fenêtres sont rectangulaires et l’on considère qu’elles remplissent toute la surface de la
parois (c’est-à-dire qu’elles ont la même largeur et la même hauteur d’un mur).
 L’épaisseur des vitres est de ev=1cm
 Seules les parois donnant sur les routes transmettent le bruit
 Masse volumique du béton : 2100 𝑘𝑔/𝑚3
 Masse volumique du verre utilisé est de 700kg/m3
 Réduction due aux transmission latérales a= 8dB
 Les mesures de l’isolement acoustique au laboratoire ont donné le tableau suivant.
𝐼
 Le niveau sonore est calculé par : 𝑁 = 10 log (𝐼 ) avec 𝐼0 = 1.0 × 10−12 𝑊/𝑚²
0
𝑅 = 17 log 𝜌 + 4 𝑠𝑖 𝜎 < 150 𝑘𝑔/𝑚2
 La loi de masse {
𝑅 = 40𝑙𝑜𝑔𝜎 − 46 𝑠𝑖 𝜎 > 150 𝑘𝑔/𝑚²
1
 𝑅 = 10 log (𝜏 ) avec 𝜏 est la transmission
𝐴
 L’isolement brut est 𝐷𝑏 = 10 log ∑ 𝜏 𝑆
𝑖 𝑖
𝑉
 Prévision 𝐷𝑛𝑇 = 𝑅𝑤 + 10 log (0.32 𝑆 ) − 𝑎
 L’intensité globale est 𝐼𝑔 = ∑ 𝐼𝑖
 Formule de Sabine : 𝑇 = 0.16 × 𝑉/𝐴
 A est l’aire d’absorption équivalente définie comme :
𝐴 = ∑ 𝛼𝑤 × 𝑆
Où S sont les surfaces des parois du local et 𝛼𝑤 étant le facteur d’absorption des parois.
La réglementation fixe comme seuil minimum de A le quart de la surface au sol
L’analyse du bruit de la rue par bande d’octave a permis d’avoir :
Fréquence centrale 125 250 500 1000 2000
de l’octave (Hz)
Niveau d’intensité 73 72 68 67 59
(dB) 𝑁
Intensité du bruit 4 10-6 3,16 10-6 5 10-7
(W/cm²) 𝐼

1. Donner la valeur de l’intensité pour les deux premières octaves en expliquant la méthode.
𝑁
𝐼
Etant donné que 𝑁 = 10 log (𝐼 ), donc 𝐼 = 𝐼0 1010
0
2. Calculer l’affaiblissement occasionné par les vitres (Rv) et par le mur (Rm).

𝑘𝑔
Pour le vitrage : 𝜎𝑣 = 700 × 10−2 = 7 𝑚2 < 150𝑘𝑔/𝑚² donc 𝑅𝑣 = 17 log 𝜌𝑣 + 4
 Université Ibn Zohr
Ecole Nationale des Sciences Appliquées
Agadir

𝑘𝑔
Pour le béton : : 𝜎𝑚 = 2100 × 0.2 = 420 𝑚2 > 150𝑘𝑔/𝑚² donc 𝑅𝑚 = 40𝑙𝑜𝑔𝜎𝑚 − 46

3. Calculer le niveau global d’intensité (Ng) relatif à l’intensité globale (Ig) qui est également à
calculer.

𝐼𝑔 = ∑ 𝐼𝑜𝑐𝑡𝑎𝑣𝑒

Et donc

𝐼𝑔
𝑁𝑔 =
𝐼0

4. En calculant les facteurs de transmission de la fenêtre et du mur, calculer l’isolement brut des
parois Db. Et donner le niveau acoustique de la chambre : N=Ng-Db.
𝑅
𝐴
𝐷𝑏 = 10 log ∑ avec 𝜏𝑖 = 10−10
𝜏𝑖 𝑆𝑖

C’est le niveau N qui montre le taux d’isolement de la chambre

5. Le coefficient d’absorption acoustique de équipements de la salle est de 𝛼𝑤 = 0.27. Donner

le temps de réverbération de la salle.
On a 𝐴 = ∑ 𝛼𝑤 × 𝑆 et sachant que 𝑇 = 0.16 × 𝑉/𝐴
Donc
𝑉
0.16 × = ∑ 𝛼𝑤 × 𝑆
𝑇
𝐴𝑣𝑒𝑐 𝑆 étant les surfaces des parois

𝑇 = 0.16 × 𝑉/ ∑ 𝛼𝑤 × 𝑆
