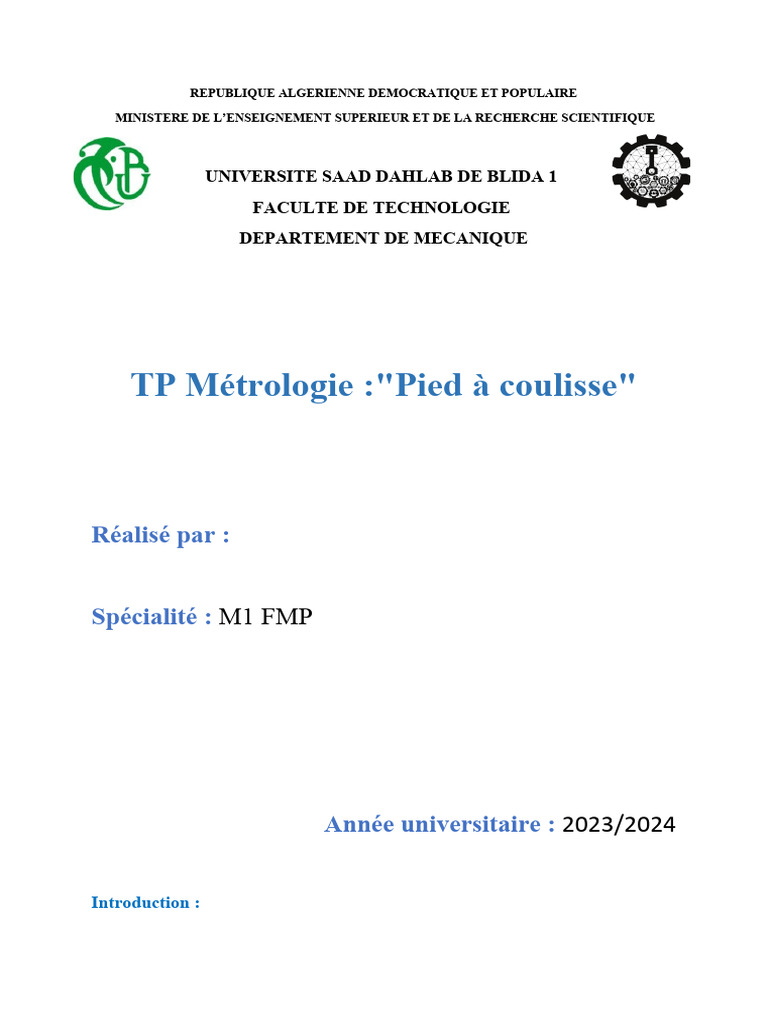

REPUBLIQUE ALGERIENNE DEMOCRATIQUE ET POPULAIRE

MINISTERE DE L’ENSEIGNEMENT SUPERIEUR ET DE LA RECHERCHE SCIENTIFIQUE

UNIVERSITE SAAD DAHLAB DE BLIDA 1

FACULTE DE TECHNOLOGIE
DEPARTEMENT DE MECANIQUE

TP Métrologie :"Pied à coulisse"

Réalisé par :

Spécialité : M1 FMP

Année universitaire : 2023/2024

Introduction :
La métrologie est la science de mesure. Elle s’intéresse traditionnellement la
détermination de grandeurs qui peu vent être fondamentales comme par exemple
une longueur, une masse, un temps ou dérivées des grandeurs fondamentales par
exemple une surface, une vitesse…
Dans le langage courant des “métrologues“, on entend souvent dire mesure c’est
comparer la métrologie permet donc de déterminer de la conformité des produits
mais elle participe aussi l’amélioration de la qualité. En effet, on ne peut valider
une action sur un procédé qu’en vérifiant le résultat de cette action par une
mesure.
But de TP :
 La vérification de la conformité et les dimensions d’une pièce mécanique.
 Comprendre comment utiliser un pied à coulisse.
 Comprendre les différents types des pieds à coulisse.

Le pied à coulisse :
Le pied à coulisse est instrument à mesure direct coulissante et au contrôle des
petites distances, permettant de mesurer facilement les cotes extérieures d’une
pièce ou le diamètre d’un alésage par de précision au 1/20mm,1/50mm et
1/10mm.

Pied à coulisse moderne permet donc de mesurer trois types de dimensions

 Becs extérieurs : pour mesurer les dimensions extérieures des objets.
 Becs intérieurs : pour mesurer les dimensions intérieures des objets.
 Jauge de profondeur : pour mesurer la profondeur des objets.
On a deux échelles de mesure : une échelle fixe, une échelle mobile (vernier).

Les types de pied à coulisse :

-Les pieds à coulisse à vernier.
-Les pieds à coulisse à montre.
-Les pieds à coulisse à lecture digitale.
Materials utilisé :
 Pied à coulisse.
 Pièce à mesure.
Méthode de lecture :

1. Lire le nombre entier de mm sur la règle à gauche du zéro du vernier.

2. Repérer la coïncidence des graduations entre la règle et le vernier du 0 à la
coïncidence par 1/50 ou 1/20.

Mesures :
 Précision

Mesures 1/20 mm 1/50 mm

1er 36.20 mm 36.18 mm

2ème 36.18 mm 36.20 mm

Précision
1/20 mm 1/50 mm
Mesures
1er
20.10 mm 20.06 mm
2ème
20.08 mm 20.04 mm

Précision
1/20 mm 1/50 mm
Mesures
1er
49.00mm 49.00mm
2ème
48.98mm 48.95 mm

L’erreur :

X=X moy ± DX

X1= 36 ± 0.26 mm
X2= 20 ± 0.7 mm
X3= 48 ± 0.92 mm

Discussion :
Après les mesures sur la pièce par un pied à coulisse de 1/20mm et 1/50 mm on
va trouver que pied à coulisse est un instrument universel est trés précise.

Conclusion :
Dans ce TP a permis de comprendre la différence entre les différents outils de
mesure et la précision d’erreurs,
La précision d’une mesure dépond de la précision de l’instrument utilisé. Un
instrument de précision bien utilisé fournit une mesure très voisine de la valeur
exacte recherchée, il est alors important d’effectuer plusieurs mesures pour
s’assurer de leur reproductibilité et vérifier si elles donnent des valeurs
rapprochées.
