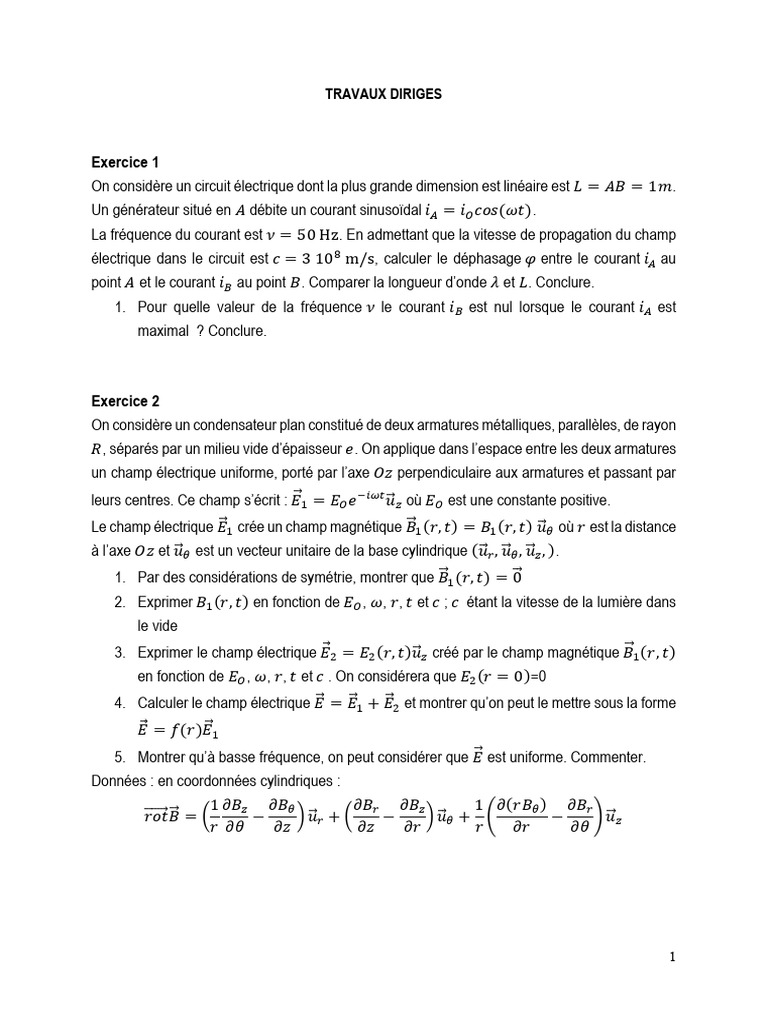

TRAVAUX DIRIGES

Exercice 1
On considère un circuit électrique dont la plus grande dimension est linéaire est 𝐿 = 𝐴𝐵 = 1𝑚.
Un générateur situé en 𝐴 débite un courant sinusoïdal 𝑖𝐴 = 𝑖𝑂 𝑐𝑜𝑠(𝜔𝑡).
La fréquence du courant est 𝜈 = 50 Hz. En admettant que la vitesse de propagation du champ
électrique dans le circuit est 𝑐 = 3 108 m/s, calculer le déphasage 𝜑 entre le courant 𝑖𝐴 au
point 𝐴 et le courant 𝑖𝐵 au point 𝐵. Comparer la longueur d’onde 𝜆 et 𝐿. Conclure.
1. Pour quelle valeur de la fréquence 𝜈 le courant 𝑖𝐵 est nul lorsque le courant 𝑖𝐴 est
maximal ? Conclure.

Exercice 2
On considère un condensateur plan constitué de deux armatures métalliques, parallèles, de rayon
𝑅, séparés par un milieu vide d’épaisseur 𝑒. On applique dans l’espace entre les deux armatures
un champ électrique uniforme, porté par l’axe 𝑂𝑧 perpendiculaire aux armatures et passant par
leurs centres. Ce champ s’écrit : 𝐸⃗1 = 𝐸𝑂 𝑒 −𝑖𝜔𝑡 𝑢
⃗ 𝑧 où 𝐸𝑂 est une constante positive.
Le champ électrique 𝐸⃗1 crée un champ magnétique 𝐵 ⃗ 1 (𝑟, 𝑡) = 𝐵1 (𝑟, 𝑡) 𝑢 ⃗ 𝜃 où 𝑟 est la distance
à l’axe 𝑂𝑧 et 𝑢
⃗ 𝜃 est un vecteur unitaire de la base cylindrique (𝑢⃗ 𝑟, 𝑢 ⃗ 𝑧 , ).
⃗ 𝜃, 𝑢
1. Par des considérations de symétrie, montrer que 𝐵 ⃗
⃗ 1 (𝑟, 𝑡) = 0
2. Exprimer 𝐵1 (𝑟, 𝑡) en fonction de 𝐸𝑂 , 𝜔, 𝑟, 𝑡 et 𝑐 ; 𝑐 étant la vitesse de la lumière dans
le vide
3. Exprimer le champ électrique 𝐸⃗2 = 𝐸2 (𝑟, 𝑡)𝑢 ⃗ 1 (𝑟, 𝑡)
⃗ 𝑧 créé par le champ magnétique 𝐵
en fonction de 𝐸𝑂 , 𝜔, 𝑟, 𝑡 et 𝑐 . On considérera que 𝐸2 (𝑟 = 0)=0
4. Calculer le champ électrique 𝐸⃗ = 𝐸⃗1 + 𝐸⃗2 et montrer qu’on peut le mettre sous la forme
𝐸⃗ = 𝑓(𝑟)𝐸⃗1
5. Montrer qu’à basse fréquence, on peut considérer que 𝐸⃗ est uniforme. Commenter.
Données : en coordonnées cylindriques :
1 𝜕𝐵𝑧 𝜕𝐵𝜃 𝜕𝐵𝑟 𝜕𝐵𝑧 1 𝜕(𝑟𝐵𝜃 ) 𝜕𝐵𝑟
⃗ =(
⃗⃗⃗⃗⃗⃗ 𝐵
𝑟𝑜𝑡 − )𝑢
⃗𝑟+( − )𝑢
⃗𝜃+ ( − )𝑢
⃗𝑧
𝑟 𝜕𝜃 𝜕𝑧 𝜕𝑧 𝜕𝑟 𝑟 𝜕𝑟 𝜕𝜃
