1ère AS 2023

Devoir de Contrôle N°1 : Technologie

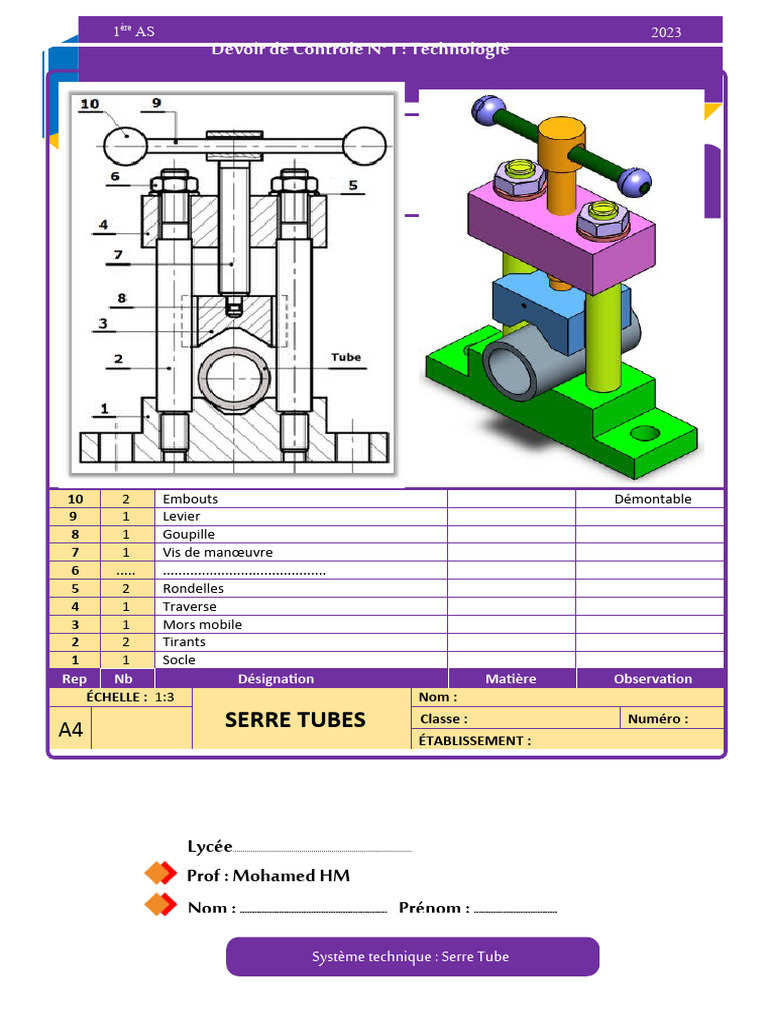

10 2 Embouts Démontable
9 1 Levier
8 1 Goupille
7 1 Vis de manœuvre
6 ..... ..........................................
5 2 Rondelles
4 1 Traverse
3 1 Mors mobile
2 2 Tirants
1 1 Socle
Rep Nb Désignation Matière Observation
ÉCHELLE : 1:3 Nom :

A4 SERRE TUBES Classe : Numéro :

ÉTABLISSEMENT :

Durée : 45min 2024

Lycée………………………………………………………………….………….
Prof : Mohamed HM
Nom : ------------------------------------------------------------ Prénom : ---------------------------------- HM

Système technique : Serre Tube

  MISE EN SITUATION :
Le dispositif de blocage sert à serrer des tubes sur une tronçonneuse.
 DESCRIPTION :
Le tube à serrer est placé entre le socle (1) et le mors mobile (3). La rotation de
la vis (7) par l’intermédiaire du levier (9) permet la translation du mors mobile
(3) qui est guidé par les tirants (2) jusqu'à la fixation du tube.
A Analyse fonctionnelle d’un système technique 5 pts
 Travail demandé :
1 Définir la frontière d'étude du serre tube : 0.25 pt

Bruit

Opérateur
Table

Serre-Tube

Déchets
W musculaire

Tubes
1.5 pt
2 Compléter le tableau ci-dessous :

FG DC MOe MOs SS Système

Serrer un tube
x
x
Tube serré
x
Serre tube

3 Compléter la modélisation du système :

1.5 pt
----------------- ------------------

---------------------------------- ----------------------------------
- -

----------------------------------

4 Quelle est la valeur ajoutée de ce système : ------------------------------------------------------------- 0.25 pt

5 Quelle est la matière d’œuvre du système : ------------------------------------------------------------- 0.25 pt

6 La nature de la matière d'œuvre de ce système est : (cocher la bonne réponse) 0.25 pt

Information Matière Energie

2
B Lecture d’un dessin d’ensemble 10 pts

 Analyse fonctionnelle :

1 En ce référant au dessin d’ensemble Indiquer 1 pt

Le repère des pièces sur l’éclatée ci-contre :
2 Cocher la bonne réponse
 Format de la feuille :
A4 A3 A2 0.5 pt
 Echelle du dessin
1:2 1:3 1:4 0.5 pt
 Orientation du dessin
Portrait paysage 0.5 pt

3 Colorier sur les deux vues du dessin d'ensemble,

avec la même couleur 3 pts 8

1 2 3

4 Compléter la chaine cinématique suivante : 0.5 pt

Action d’utilisateur
1.5 pt

Levier (9)

5 Relier par une flèche 05 pt

Mouvement d’entrée de système Translation
Mouvement de sortie de système Rotation
05 pt
6  a) Quel est le nom de la pièce 08 ? : -----------------------------------------------------------------
 b) Donner son rôle ? : ---------------------------------------------------------------------------------- 1 pt
----------------------------------------------------------------------------------
 c) Compléter la nomenclature du dessin d’ensemble 0.5 pt
7
7 À quoi sert la gorge sur la vis de manœuvre (07) ? 0.5 pt

---------------------------------------------------------------------------

8 a) Par quel moyen s'effectue la manœuvre de la pièce (06) :

3
(Mettre une croix) 0.5 pt

Tourne vis (a)

(e) (c)
Pince coupante (b)
Clé a 6 pans (c)
(a)
(b)
Clé a fourche (d)
 b) Donner le nombre de(s) taraudage(s) effectué(s) sur la pièce (4) ? 0.5 pt
(Mettre une croix)
Un seul taraudage
Deux taraudages
(4)
Trois taraudages

C Dessin de définition 5 pts

On donne ci-dessous le dessin incomplet du socle (1) selon trois vues incomplètes.
Compléter les trois vues.
On demande de :
1 Déterminer le nom de chaque vue. 1.5 pt

2 Tracer la charnière. 0.5 pt

3 Compléter les trois vues 3 pt

Vue de ................................ Vue de ................................

A-A

A A

Vue de ................................
