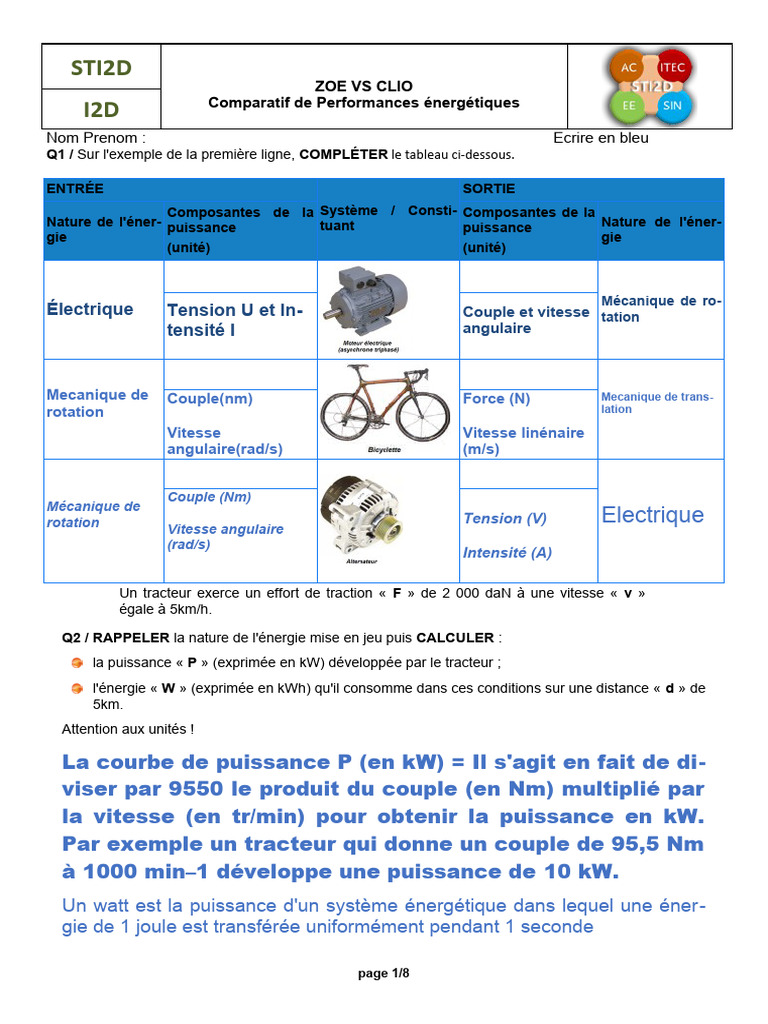

STI2D

ZOE VS CLIO
I2D Comparatif de Performances énergétiques

Nom Prenom : Ecrire en bleu

Q1 / Sur l'exemple de la première ligne, COMPLÉTER le tableau ci-dessous.

ENTRÉE SORTIE
Composantes de la Système / Consti- Composantes de la
Nature de l'éner- puissance tuant puissance Nature de l'éner-
gie gie
(unité) (unité)

Mécanique de ro-
Électrique Tension U et In- Couple et vitesse tation
tensité I angulaire

Mecanique de Couple(nm) Force (N) Mecanique de trans-

rotation lation

Vitesse Vitesse linénaire

angulaire(rad/s) (m/s)

Couple (Nm)
Mécanique de
rotation Tension (V) Electrique
Vitesse angulaire
(rad/s)
Intensité (A)

Un tracteur exerce un effort de traction « F » de 2 000 daN à une vitesse « v »

égale à 5km/h.

Q2 / RAPPELER la nature de l'énergie mise en jeu puis CALCULER :

la puissance « P » (exprimée en kW) développée par le tracteur ;
l'énergie « W » (exprimée en kWh) qu'il consomme dans ces conditions sur une distance « d » de
5km.
Attention aux unités !

La courbe de puissance P (en kW) = Il s'agit en fait de di-

viser par 9550 le produit du couple (en Nm) multiplié par
la vitesse (en tr/min) pour obtenir la puissance en kW.
Par exemple un tracteur qui donne un couple de 95,5 Nm
à 1000 min–1 développe une puissance de 10 kW.
Un watt est la puissance d'un système énergétique dans lequel une éner-
gie de 1 joule est transférée uniformément pendant 1 seconde

page 1/8
 STI2D
ZOE VS CLIO
I2D Comparatif de Performances énergétiques

Nom Prenom : Ecrire en bleu

Q3 / CALCULER la puissance « P » fournie par un nettoyeur haute pression qui élève l'eau à une
pression « p » de 20 bar avec un débit « Q » de 400L/h.
1 bar = 105Pa

Puissance (P) = Pression (p) x Débit (Q)

la puissance serait de 20 bar x 400 L/h
multiplier par 10**5
convertir la pression de 20 bar en Pa
Q4 / CALCULER l'énergie « W » qu'absorbe le consommateur d'un hamburger qui contient 495 kcal
(1kcal = 4 185J).

Pour calculer l'énergie que le consommateur absorbe en man-

geant un hamburger, on peut utiliser la conversion entre les kilo-
calories (kcal) et les joules (J).

multiplier 495 kcal par 4 185 J

En DÉDUIRE le temps « t » (exprimé en heures et minutes) pendant lequel il devra rouler à vélo en
développant une puissance de 250W pour brûler ces calories.

Temps (t) = Énergie (W) / Puissance (P).

(495 * 4185) J / 250 W.
1 – Puissance nécessaire au déplacement

Q1 / EXPLIQUER à partir de quelle vitesse la traînée aérodynamique plus importante que la résistance au
roulement des pneumatiques.

page 2/8
 STI2D
ZOE VS CLIO
I2D Comparatif de Performances énergétiques

Nom Prenom : Ecrire en bleu

Q2 / Pour chaque véhicule, DÉTERMINER, à partir de la documen-

tation constructeur :
 le produit de la surface frontale du véhicule par le coefficient
de traînée aérodynamique « S.Cx »

 la masse « m » du véhicule augmentée d'une charge utile de

100 kg

Q3 / Pour chaque véhicule, CONVERTIR le coefficient de résistance au roulement des pneumatiques « Crr
» en valeur sans unité (en kg/kg).

Q4 / CALCULER la vitesse « v » du véhicule, exprimée en m/s, pour une vitesse V=120 km/h.

Vitesse en m/s = Vitesse en km/h * (1/3.6) Appliquons

cette formule pour une vitesse de 120 km/h : Vitesse en
m/s = 120 * (1/3.6)

Q5 / DÉTERMINER la puissance nécessaire au déplacement de chaque véhicule à 120 km/h, à l'aide de la

formule fournie et des données constructeur. L'EXPRIMER en kW.

page 3/8
 STI2D
ZOE VS CLIO
I2D Comparatif de Performances énergétiques

Nom Prenom : Ecrire en bleu

Q6 / RETROUVER ces résultats avec les courbes.

2 – Rendement de la chaîne d'énergie

Q7 / DÉTERMINER le rendement global de la chaîne d'énergie de la ZOE et EN DÉDUIRE la puissance

absorbée par le moteur lorsqu'elle se déplace sur le plat à une vitesse constante de 120 km/h.

Q8 / Même question avec la CLIO.

page 4/8
 STI2D
ZOE VS CLIO
I2D Comparatif de Performances énergétiques

Nom Prenom : Ecrire en bleu

3 – Consommation d'énergie primaire

Q9 / RELEVER sur la documentation constructeur la consommation de la ZOE en Wh/km et la REPOR-

TER sur la flèche montrant le flux d'énergie alimentant la voiture.

Q10 / CALCULER l'énergie en aval puis en amont du transport.

page 5/8
 STI2D
ZOE VS CLIO
I2D Comparatif de Performances énergétiques

Nom Prenom : Ecrire en bleu

Q11 / A partir des graphiques de répartition de la production d'électricité, CALCULER la part en % de pro-
duction nucléaire, fossile et renouvelable. REPORTER ces valeurs sur la figure ci-dessous.

Q12 / A partir des rendements et du « mix » de production d'électricité, CALCULER l'énergie primaire
consommée. COMPLÉTER en conséquence la figure ci-dessus.

Q13 / RELEVER sur la documentation constructeur la consommation de carburant de la CLIO en L/100km

(cycle mixte). MONTRER que cette valeur correspond à 338Wh/km.

page 6/8
 STI2D
ZOE VS CLIO
I2D Comparatif de Performances énergétiques

Nom Prenom : Ecrire en bleu

Q14 / CALCULER l'énergie primaire consommée.

Utilisation au Royaume Uni

Q15 / De la même façon que précédemment (Q12), CALCULER (en Wh/

km) les différentes énergies primaires pour la ZOE avec un mix de produc-
tion d'électricité correspondant au Royaume-Uni.
CONSERVER la valeur de 171Wh/km avant transport.

page 7/8
 STI2D
ZOE VS CLIO
I2D Comparatif de Performances énergétiques

Nom Prenom : Ecrire en bleu

4 – Comparaison des 2 modèle

Q16 / RELEVER la quantité de CO2 émis par la CLIO par km, PRÉCISER celle émise par la ZOE en phase d'utilisation.

| Documentation ZOE | Documentation CLIO |

Q17 / COMPLÉTER le tableau suivant pour chacun des critères avec :

: véhicule le plus performant

véhicule le moins performant.

CONCLURE sur la pertinence écologique du véhicule électrique au regard des critères précédents.

ZOE CLIO

Consommation
totale d’énergie

Consommation
d’énergie non
renouvelable

Consommation
d’énergie
émettant du CO2

Emission de
polluants en phase
utilisation

page 8/8
