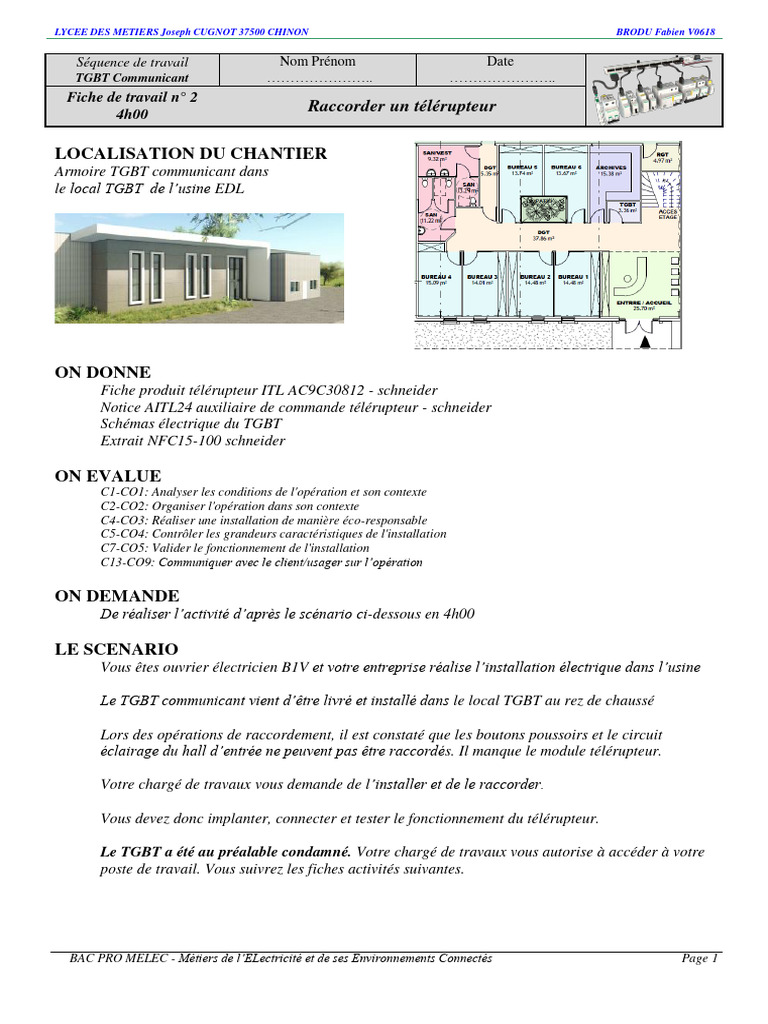

LYCEE DES METIERS Joseph CUGNOT 37500 CHINON BRODU Fabien V0618

Séquence de travail Nom Prénom Date

TGBT Communicant ………………….. …………………..
Fiche de travail n° 2
4h00 Raccorder un télérupteur

LOCALISATION DU CHANTIER
Armoire TGBT communicant dans
le local TGBT de l’usine EDL

ON DONNE
Fiche produit télérupteur ITL AC9C30812 - schneider
Notice AITL24 auxiliaire de commande télérupteur - schneider
Schémas électrique du TGBT
Extrait NFC15-100 schneider

ON EVALUE
C1-CO1: Analyser les conditions de l'opération et son contexte
C2-CO2: Organiser l'opération dans son contexte
C4-CO3: Réaliser une installation de manière éco-responsable
C5-CO4: Contrôler les grandeurs caractéristiques de l'installation
C7-CO5: Valider le fonctionnement de l'installation
C13-CO9: Communiquer avec le client/usager sur l’opération

ON DEMANDE
De réaliser l’activité d’après le scénario ci-dessous en 4h00

LE SCENARIO
Vous êtes ouvrier électricien B1V et votre entreprise réalise l’installation électrique dans l’usine

Le TGBT communicant vient d’être livré et installé dans le local TGBT au rez de chaussé

Lors des opérations de raccordement, il est constaté que les boutons poussoirs et le circuit
éclairage du hall d’entrée ne peuvent pas être raccordés. Il manque le module télérupteur.

Votre chargé de travaux vous demande de l’installer et de le raccorder.

Vous devez donc implanter, connecter et tester le fonctionnement du télérupteur.

Le TGBT a été au préalable condamné. Votre chargé de travaux vous autorise à accéder à votre
poste de travail. Vous suivrez les fiches activités suivantes.

BAC PRO MELEC - Métiers de l’ELectricité et de ses Environnements Connectés Page 1

LYCEE DES METIERS Joseph CUGNOT 37500 CHINON BRODU Fabien V0618

Séquence de travail Nom Prénom Date

TGBT Communicant ………………….. …………………..
Fiche de travail n° 2
4h00 Activité A1 - PREPARATION 1H00

1.1 Pourquoi votre chargé de travaux a choisi de vous faire câbler un télérupteur ?
………………………………………………………………………………………………………………
………………………………………………………………………………………………………………
………………………………………………………………………………………………………………
………………………………………………………………………………………………………………

1.2 En vous aidant des fiches ressources, complétez le tableau NF C15-100

Nombre maxi. de Section mini. des Courant assigné maximal du

Nature du circuit points d’utilisation conducteurs dispositif de protection (A)
par circuit (mm²) « Disjoncteur »

Eclairage

PC 16 A

1.3 Indiquez les différentes couleurs de fils utilisées pour le raccordement

Nature du conducteur Couleur

Phase

Neutre

Retour du BP

Phase commandée pour circuit éclairage

Conducteur de protection

1.4 Réalisez le schéma développé d’un montage télérupteur

BAC PRO MELEC - Métiers de l’ELectricité et de ses Environnements Connectés Page 2

LYCEE DES METIERS Joseph CUGNOT 37500 CHINON BRODU Fabien V0618

Séquence de travail Nom Prénom Date

TGBT Communicant ………………….. …………………..
Fiche de travail n° 2
4h00 Activité A1 - PREPARATION 1H00

1.5 Réalisez le schéma de raccordement du télérupteur

Armoire TGBT Couloir rdc

Couloir rdc

BAC PRO MELEC - Métiers de l’ELectricité et de ses Environnements Connectés Page 3

LYCEE DES METIERS Joseph CUGNOT 37500 CHINON BRODU Fabien V0618

Séquence de travail Nom Prénom Date

TGBT Communicant ………………….. …………………..
Fiche de travail n° 2
4h00 Activité A2 - REALISATION 2H00

2.1 Raccordez le télérupteur

On vous demande d’implanter le télérupteur

On vous demande de connecter les différents types de conducteurs en respectant :

- Les sections des conducteurs

- Les couleurs des conducteurs

- Un serrage mécanique suffisant

- Pas de serrage sur l’isolant

- Pas de brins de cuivre visibles

- Les conducteurs sont bien présentés dans le tableau

BAC PRO MELEC - Métiers de l’ELectricité et de ses Environnements Connectés Page 4

LYCEE DES METIERS Joseph CUGNOT 37500 CHINON BRODU Fabien V0618

Séquence de travail Nom Prénom Date

TGBT Communicant ………………….. …………………..
Fiche de travail n° 2
4h00 Activité A3 - MISE EN SERVICE 1H00

3.1 Vérification d’absence de court-circuit

On vous demande de vérifier l’absence de court-circuit.

Résultats Résultats
Circuits Conditions Tests Constat
attendus relevés
Hors tension Aux bornes de 2
 Bon 
Eclairage Disjoncteurs et N de Q1
(aval) Mauvais
ouverts

3.2 Contrôle des grandeurs

On vous demande de préparer les relevés des différentes grandeurs en indiquant les résultats attendus puis en présence de
l’enseignant, on vous demande de vérifier les différentes grandeurs.

Résultats Résultats
Circuits Conditions Tests Constat
attendus relevés

Sous tension Entre Phase et  Bon 

Neutre Mauvais

Entre Phase et  Bon 

Alimentation Terre Mauvais
Port des EPI
obligatoire
Disjoncteurs Entre Neutre et  Bon 
ouverts Terre Mauvais

Sous tension
Port des EPI Aux bornes de 1
 Bon 
Eclairage obligatoire et N de Q1
(amont) Mauvais
Disjoncteurs
Fermés

3.3 Essai du fonctionnement

On vous demande de contrôler le fonctionnement de l’installation.

BAC PRO MELEC - Métiers de l’ELectricité et de ses Environnements Connectés Page 5

LYCEE DES METIERS Joseph CUGNOT 37500 CHINON BRODU Fabien V0618

Séquence de travail Nom Prénom Date

TGBT Communicant ………………….. …………………..
Fiche de travail n° 2
4h00 A5-Communication

4.1 Complétez votre compte rendu d’activité.

1 - Décrire l'activité et son contexte

Quelle activité ? Avec quelle(s) personne(s) ? Quel(s) support(s)/système(s) ?
………………………………………………………………………………………………………………
………………………………………………………………………………………………………………
………………………………………………………………………………………………………………

2 - Ressources/moyens utilisé(e)s
Quels documents ? Quels logiciels ? Quels outillages/équipements ?
………………………………………………………………………………………………………………
………………………………………………………………………………………………………………
………………………………………………………………………………………………………………

3 - Analyse des risques professionnels

Quels risques identifiés ? Quelles mesures de prévention mises en œuvre ?
………………………………………………………………………………………………………………
………………………………………………………………………………………………………………
………………………………………………………………………………………………………………

4 - Résultats obtenus
Atteinte de l'objectif ? Délais respectés ? Evènements imprévus ?
………………………………………………………………………………………………………………
………………………………………………………………………………………………………………
………………………………………………………………………………………………………………

5 - Analyse personnelle
Quelles réussites ? Quelles satisfactions personnelles ? Quelles difficultés ? Qu’avez-vous appris ?
………………………………………………………………………………………………………………
………………………………………………………………………………………………………………
………………………………………………………………………………………………………………

4.2 Proposez une évolution de l’installation au client

Lors de vos essais de fonctionnement du télérupteur, le client vient vous voir. Quelle proposition pouvez-
vous lui faire pour faire évoluer son installation ? Tenez compte du matériel déjà installé dans le TGBT,
notamment les réglettes smartlink. ( voir notice IATL24 auxiliaire de commande télérupteur )

………………………………………………………………………………………………………………
………………………………………………………………………………………………………………
………………………………………………………………………………………………………………

BAC PRO MELEC - Métiers de l’ELectricité et de ses Environnements Connectés Page 6

LYCEE DES METIERS Joseph CUGNOT 37500 CHINON BRODU Fabien V0618

Séquence de travail Nom Prénom Date

TGBT Communicant ………………….. …………………..
Fiche de travail n° 2
4h00 EVALUATION

Activité: A1 préparation des opérations de réalisation, de mises en service, de

maintenance

T 1-1 : Prendre connaissance du dossier relatif aux opérations à réaliser, le constituer pour une opération simple
T 1-3 : vérifier et compléter si nécessaire la liste des matériels, équipements et outillages nécessaires aux opérations

Question 1.1 Question 1.2 Question 1.3

Question 1.4 Question 1.5

C1-CO1: Analyser les conditions de l'opération et son contexte ▁ ▃ ▆ ▉

Les informations nécessaires sont recueillies
(identification des appareils schéma raccordement correcte)
Les risques professionnels sont évalués
(mini deux propositions)
Les habilitations et certifications nécessaires à l'opération sont identifiées
(correctes)

Activité: A2 réalisation

T 2-1 : Organiser le poste de travail

T 2-3 : Câbler, raccorder les matériels électriques

Question 2.1

C2-CO2: Organiser l'opération dans son contexte ▁ ▃ ▆ ▉

Les règles de santé et de sécurité au travail sont respectées
(tenue correcte)
Le lieu d'activité est restitué quotidiennement propre et en ordre
(organisation de l’espace de travail)

C4-CO3: Réaliser une installation de manière éco-responsable ▁ ▃ ▆ ▉

Les câblages et les raccordements sont réalisés conformément aux
prescriptions et règles de l'art (organisation des cordons)
Les autocontrôles sont réalisés et les fiches d'autocontrôles sont
complétées
(tous les contrôles effectués)

Activité: A3 mise en service

T 3-1 : Réaliser les vérifications, les réglages, les paramétrages, les essais nécessaires à la mise en service de
l’installation

Question 3.1 Question 3.2

C5-CO4 : Contrôler les grandeurs caractéristiques de l’installation ▁ ▃ ▆ ▉

Les contrôles (visuels, caractéristiques ...) sont réalisés
(vérification des liaisons)

BAC PRO MELEC - Métiers de l’ELectricité et de ses Environnements Connectés Page 7

LYCEE DES METIERS Joseph CUGNOT 37500 CHINON BRODU Fabien V0618

Séquence de travail Nom Prénom Date

TGBT Communicant ………………….. …………………..
Fiche de travail n° 2
4h00 EVALUATION

Question 3.3

C7-CO5: Valider le fonctionnement de l'installation ▁ ▃ ▆ ▉

Le fonctionnement est conforme aux spécifications du cahier des charges
(y compris celles liées à l'efficacité énergétique)
(le fonctionnement est correct)

Activité: A5 Communication
T 5-2 : échanger sur le déroulement des opérations, expliquer le fonctionnement de l’installation à l’interne et à
l’externe

Question 4.1 Question4.2

C13-CO9: Communiquer avec le client/usager sur l’opération ▁ ▃ ▆ ▉

Les choix technologiques et économiques sont expliqués
(évolution installation grâce aux réglettes smartlink)
L'état d'avancement de l'opération et ses contraintes sont expliqués
(le compte rendu est complété)
Les prestations complémentaires sont expliquées
(l’évolution de l’installation est expliquée)

BAC PRO MELEC - Métiers de l’ELectricité et de ses Environnements Connectés Page 8

LYCEE DES METIERS Joseph CUGNOT 37500 CHINON BRODU Fabien V0618

Séquence de travail Nom Prénom Date

TGBT Communicant ………………….. …………………..
Fiche de travail n° 2
4h00 EVALUATION

BAC PRO MELEC - Métiers de l’ELectricité et de ses Environnements Connectés Page 9
