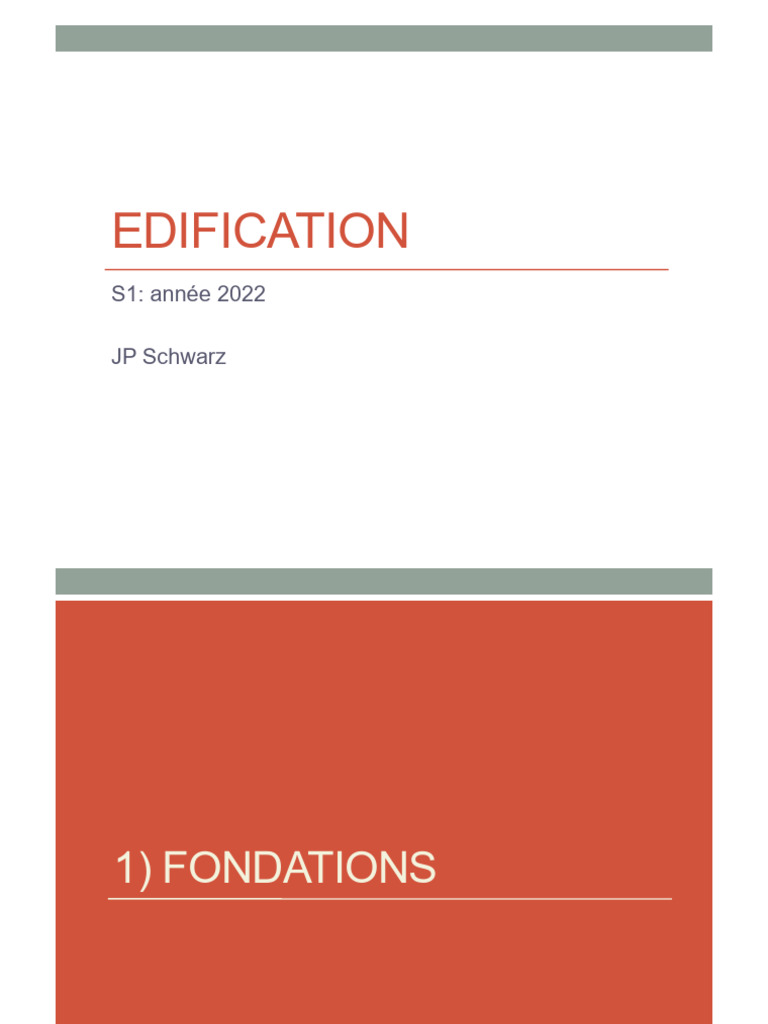

EDIFICATION

S1: année 2022

JP Schwarz
1) FONDATIONS
Fondations
Ce chapitre a été vu précédemment.
Il s’agit de la gestion de l’interaction avec le sol.

Les fondations sont actuellement préférentiellement réalisés en béton. Mais il y

a quelques systèmes à base de bois (cités lacustres, ports…) ou de repos
direct sur sol (tente, bungalows..) sans fondations.
Fondations
• L’ensemble des ouvrages situés sous le niveau du sol sont appelés les
infrastructures, ce qui regroupent les fondations et les autres ouvrages
enterrés.

• Le but de ces ouvrages est d’assurer le transit des efforts venant de la partie
supérieures situés au dessus du sol. Ces ouvrages sont appelés
superstructures.

• Infrastructures et superstructures forment la structure d’un ouvrage.

• Le terme structure est également connu comme ossature. (issu de l’italien

ossatura : squelette, carcasse, charpente). Cela correspond à la partie
structurelle et porteuse d’un édifice.
Gros oeuvre
• Le terme recouvre l’ensemble des ouvrages qui vont être utilisés pour
reprendre les efforts subis en permanence par la construction (charges et
poids propre) ainsi que les efforts temporaires (vent, neige…).

• Cela correspond à tout ce qui concourt à la solidité, à la stabilité de l’édifice.

Si on ôte tout ou partie de ces éléments, il y a possibilité d’un effondrement
partiel ou total de l’édifice.
Sont ainsi concernés par la notion de gros œuvre les murs porteurs, les
poteaux , les poutres, les planchers, les charpentes, les fondations…

Tout ce qui n’est pas de ce domaine fait partie du Second œuvre.

A noter:
Le gros œuvre associés à tous les corps d’état du second œuvre qui
participent à l’étanchéité (menuiseries, couvertures…) forment le Clos et le
Couvert (ou Hors d’eau-hors d’air : lorsque je me trouve à l’intérieur de mon
édifice, je suis à l’abris de l’air et de l’eau).
Gros oeuvre
• Attention: la structure vise à reprendre les charges. Lorsque ce n’est pas le
cas, il s’agit d’éléments de remplissage et d’éléments non porteurs (hormis
leur propre charge). Il n’est pas toujours évident de distinguer cela. En tant
qu’architecte, vous avez obligation de le faire, (vous l’avez créé !)
LES MURS
Eléments verticaux
Eléments d’ossatures verticaux
Le mur (nécessairement porteur).

C’est une structure solide qui sépare ou délimite deux espaces et qui à en
charge de reprendre des efforts. Dans la construction , ceux-ci ont à supporter
des étages (planchers) et/ou la toiture.
On trouve en constructions souvent deux types de conception que l’on peut
moduler à l’envie:
- Mur porteur de façade ou parallèle à la façade. Les ouvertures sont
constitués par les fenêtres. Ces murs étant destinés à reprendre des
charges, il est indispensable de laisser une quantité de matière suffisante à la
reprise des charges, ce qui conduit nécessairement à limiter la taille des
ouvertures dans ces murs. A contrario, cela dégage une disponibilité
d’espace intérieur
- Mur refend ou en travers de la façade. Dans ce cas, il n’y a plus de limite
aux ouvertures sur les façades (qui sont non porteuses); par contre les murs
de refends doivent avoir des ouvertures limitées, ce qui limite les espaces
intérieurs.
Eléments d’ossatures verticaux
Certains murs ont à reprendre des efforts essentiellement horizontaux. Dans ce
cas, les murs sont appelés murs de soutènement: (ils soutiennent les terres
ou l’eau, on parle alors de digue dans ce dernier cas)
Eléments d’ossatures verticaux
Nota:

On parle de mur mitoyen lorsque ce mur sépare deux parcelles et appartient

en copropriété aux deux propriétaires.
Attention: dans ce cas, on ne peut pas toucher à ce mur sans l’accord du
voisin, ce qui peut parfois engendrer quelques problèmes constructifs…
Eléments d’ossatures verticaux
Le mur est généralement construit avec les matériaux disponibles sur le lieu de
construction. Il s’agit de bois, de terre banchée, de briques crue ou cuite, de
béton mais on peut imaginer aussi l’eau (sous forme de neige: igloo) ou le
sable (dans des sacs). Mais on peut également faire appel à des éléments
industrialisés.
Murs en terre-paille

Murs en pierre
Typologie particulière:
murs à pans de bois
Eléments d’ossatures verticaux
Outre les fonctions porteuses, on peut demander aux murs les fonctions
complémentaires suivantes:

- Aspects hygrométriques: fonction d’étanchéité ou de transfert de vapeur.

- Aspects thermiques: fonction de transmission de chaleur et d’isolation

thermique.

- Ornementation: aspect architectural de façade,

- Acoustique: isolement vis à vis des bruits extérieurs.

Ces éléments jouent sur le choix de l’architecte et au final sur le type de mur
utilisé et/ou son épaisseur.
POTEAUX
Eléments verticaux
Eléments d’ossatures verticaux
Le poteau est un organe de structure sur lequel se concentrent ponctuellement
les charges de superstructures.

Un poteau de section rectangulaire ou carré se dénomme également pilier,

Un poteau de section circulaire se dénomme également colonne.

En terme d’architecture et de structure, faire l’usage d’une structure par

poteaux va nécessairement conduire à des concentrations de charge. La
section d’un poteau va dépendre de cette charge et de la hauteur.

Plus on trouve des charges et/ou des hauteurs importantes, plus la section du
poteau aura tendance à croitre.
Si on souhaite des sections de poteaux réduites, il est nécessaire de
limiter les charges et/ou les hauteurs.
Eléments d’ossatures verticaux
• Pour les ponts, la partie verticale correspondant à un poteau s’appelle la pile
ARCS
Eléments verticaux
Arcs
Arcs
• Un arc est un assemblage de pierres, moellons ou briques dont
l’assemblage, sur la base d’une courbe, permet de franchir un espace.

• L’arc repose sur 2 points d’appuis, appelés piédroits, et est destiné à couvrir
une baie, une ouverture. Ce procédé a été adopté par les Romains et
développé au Moyen-Age tant en Orient qu’en Occident avant l’introduction
de l’arc-ogive en France au début du XII Siècle.
arcs
arcs
• On appelle sommier, l’élément de l’arc reposant directement sur le piedroit,
• La largeur d’un arc s’appelle la portée et sa hauteur, la flèche.
Arcs
• Cette base constructive est toujours utilisée sur son principe même si on
utilise des matériaux plus homogènes:
POUTRES
Eléments horizontaux
poutres
• La poutre est un élément (souvent de forme parrallélépipédique), placé
généralement horizontalement et qui servent à supporter des charges au
dessus du vide et à les transmettre sur les cotés sur les poteaux ou les murs.

• La poutrelle est une poutre de faible section (moins de 20 cm d’âme)

poutres
• A l’origine, les poutres sont des pièces de bois, des troncs d’arbres façonnés.
Aujourd’hui, outre l’acier, le bois et le béton, on peut trouver des poutres en
matériaux composites.
• L’assemblage des poutres entre elles est appelée une poutraison.
poutres
La poutraison est un élément très important de l’architecture et de l’ingénierie.

Leur disposition engendre la création de l’espace mais aussi des trames

porteuses (ne pas oublier que les efforts se concentrent sur les points d’appuis)
Faire ce choix, c’est définir également où les charges (le poids) de la
construction va se diffuser. Plus les charges seront concentrées et importantes,
plus les sections des éléments verticaux seront importants.

Il en va de même pour les poutres: plus elles ont à prendre de charges mais
aussi et surtout, plus la portée à franchir est importante, plus la dimension sera
importante.
Choisir en tant qu’architecte une ossature qui se veut
légère nécessite impérativement de se poser des
questions sur le choix de la poutraison. L’ingénieur
peut aider à ce choix mais ce n’est pas à lui de créer
l’espace !
poutres
Dans les planchers à ossature bois, Les poutres peuvent supporter des
lambourdes, qui sont des pièces de bois de grande longueur, généralement
perpendiculaires aux poutres, qui vont être utilisés pour reprendre le plancher
bois.
poutres
En ouvrage de charpente (qui sera vu un peu plus tard dans ce cours), le terme
poutre désigne les arbalétriers.

Historiquement, les poutres servent également à la construction des linteaux,

qui sont les éléments servant à soutenir les matériaux au dessus d’une baie,
d’une porte, d’une fenêtre.

• 1: traverse
• 2: linteau
• 3: montant ou meneau
• 4: jambage
• 5: appui
poutres
poutres
La poutre est un terme générique dévolu à une fonction. Les poutres peuvent
avoir des caractéristiques très variées; ainsi:

Les poutres peuvent être pleines ( ou massives), composées (assemblages

de membrures, assemblage à jours), poutres à treillis (constituées de bielles),
métalliques industrialisées (section constante et normalisées), poutre-
caisson (section creuse et fermée), poutre cloisons ou poutres-voiles (poutre
de grande hauteur avec rapport hauteur/portée > 0,5).

Poutre pleine Poutre à membrure

Poutre ajourée Poutre métallique

Poutre caisson
Poutre -voile
poutres
• La retombée de poutre est la face visible de la poutre par le dessous.

• Une poutre noyée est une poutre dont la retombée est nulle.
poutres
• Parfois, en zone d’appuis, les poutres peuvent retomber sur des corbeaux:

Les poutres peuvent aussi être portées en consoles; elles réalisent alors une
portée dans le vide dite en porte à faux.
Exercice 1:

• Savez-vous identifier les différentes poutres présentes sur

la photographie suivante ainsi que le système de
poutraison retenu ?
DALLES
Eléments horizontaux
Dalles
• Initialement, la dalle désigne une plaque monolithique taillée dans une roche.
C’est avec l’apparition du béton armé (fin XIX, début XX) que la dalle est un
terme employé pour désigner les planchers en béton.
• Ce terme désigne le composant de gros œuvre et le composant architectural.

• Elle fournie aussi bien les planchers que les plafonds. La dalle se comporte
comme une plaque et est en appuis sur des poutres ou des murs.
• Il est possible, au niveau du sol, que la dalle repose directement sur celui-ci
(le sol porte la dalle). Dans ce cas, la dalle est appelé dallage.

• Il existe plusieurs technologies de dalles:

• - Dalles en béton alvéolaire précontrainte, plus spécifiques aux grandes
portées (> 10 m et < 18 m),
• - dalles en prédalles de béton,
• - dalles en éléments de type poutrelles-hourdis,
• - dalles coulées sur place.
Dalles
Outre les fonctions porteuses, on peut demander aux dalles les fonctions
complémentaires suivantes: (on retrouve certaines caractéristiques des murs)

- Aspects hygrométriques: fonction d’étanchéité ou de transfert de vapeur.

- Aspects thermiques: fonction de transmission de chaleur et d’isolation thermique.

- Acoustique: isolement vis à vis des bruits intérieurs.

Ces éléments jouent sur le choix de l’architecte et au final sur le type de plancher
utilisé et/ou son épaisseur.

Nota important:
En acoustique de logement et ERP (2015), l’épaisseur minimale
d’un plancher est de l’ordre de 18/20 cm, correspondant à une
portée comprise entre 6 et 7 mètres, correspondant .
Dalle alvéolaire précontrainte

Sens de portée
(où vont les charges):

parallèle aux alvéoles

Prédalles précontraintes

Sens de portée:

Parallèle aux aciers de prédalles

Poutrelles-hourdis

Sens de portée:

Parallèle aux poutrelles

Plancher coulé en place

Sens de portée:

Défini par la pose des aciers in situ.

Dalle
• La technique utilisée fait que l’on décide en amont du
sens de portée.
• Cette décision relève du choix architectural et de cela
dépend la position des poutraisons et des éléments
porteurs verticaux.
Une dalle particulière: le dallage
La dalle transmets les charges supportées sur les appuis (poteau, poutres, murs...). Le dallage a un
fonctionnement particulier: il est en appuis complet sur le sol qui le supporte. Il transmet directement
les charges au sol. Il est donc impératif que le sol qui est en dessous possède la capacité à porter les
charges.
dallage
Les dallages ont des épaisseurs minimales:

- 12 cm en habitation individuelles,
- 13 cm en charges < 1000 daN/m2 (1T/m2),
- 15 cm en charges lourdes.

On ne peut les utiliser que si le sol de base le permet (Etude géotechnique) et les
épaisseurs des couches de préparation sont également déterminées par le
géotechnicien. (En général, sable: 5 à 10 cm et hérisson 25 à 60 cm)
CHARPENTE
Eléments de toiture
Charpente
Il s’agit en premier lieu d’un assemblage de pièces de bois, de poutrelles en béton ou de profilés
métalliques composant l’ossature (ou le squelette) d’un édifice et dans le sens le plus courant,
l’ossature d’un comble.
Dans ce dernier sens, la charpente a le rôle de reprise des charges de la couverture mais aussi des
charges climatiques (neige, vent...).

D’une façon assez simple, la charpente crée une pente de toiture favorisant l’écoulement de l’eau de
pluie (appelée aussi eau météorique).
charpente
Partant de cette construction première, très simple, mais avec la présence de poteaux
centraux structurant l’espace, il est logiquement apparu la volonté de créer un espace
sans poteau central, ce qui a fait évoluer la typologie de charpente.
Charpente
Quelques précisions et définitions:

Arbalétrier: c’est la pièce rampante de la charpente: c’est elle qui donne la pente de la toiture,

Contrefiche: pièce oblique qui soulage l’arbalétrier.

Entrait: pièce horizontale d’une ferme de charpente. Il retient les pieds de l’arbalétrier et évite qu’ils
ne poussent vers l’extérieur. L’entrait agit comme un tirant.

Jambette: petite pièce verticale qui soulage la partie inférieure de l’arbalétrier.

Poinçon: pièce verticale centrale d’une ferme de charpente au sommet de laquelle sont assemblés
les arbalétriers.

Etrier: bande de métal en forme de U pour enserrer une pièce de bois et la fixer ou la suspendre.

Chantignole: (ou échantignole): cale de bois en biseau fixée sur un arbalétrier et soutenant une
panne intermédiaire (l’empêchant notamment de se déverser),

Panne: Pièce horizontale d’une charpente, reliant en général les fermes entre elles. La panne porte
des chevrons ou des panneaux autoporteurs de couverture.
charpente
charpente
Assemblages
Charpente industrialisée
• Egalement appelées fermettes, elles sont composées de fermes de section plus
réduites (les assemblages se font avec des agrafes métalliques posées par presses) et
plus rapprochées (entre 0m60 et 0m90).Il n’y a pas de pannes sur ces ensembles et
les arbalétriers font office de chevrons.
Charpente lamellée collée
• Ces charpentes fabriquées en usine, utilisent des pièces préfabriquées, réalisées à partir de
juxtaposition de nombreuses lattes de bois associées par collage.
• En général ces éléments sont aptes à franchir de grandes portées.
Charpente métallique
• La terminologie est identique à celle du bois.
Charpente bois complexe
Charpente métallique complexe
Lucarnes
• Ce sont des fenêtres construite dans un pan de bois pour donner du jour et de l’air aux locaux de
combles.
PORTIQUE
Portique
Il s’agit d’un ensemble formé par une poutre et les poteaux sur lesquels elle s’appuie.
Portique 3
(Attention, il s’agit bien d’une poutre et non d’une ferme ).
Portiques
Attention:

Pour une couverture (ou une toiture), seul le béton peut posséder une pente non nulle ( son poids
propre étant beaucoup plus important que les charges en présence).

Pour les toitures en structures lègères (métal, acier,...) une pente minimale de 3% est impérative.

Cette valeur minimale peut encore s’accroitre selon le type de couverture présente (verre (15%
mini), tuiles, zinc, bac acier... Elle est minimale pour les toitures-terrasses avec étanchéité.
EN CONCLUSION
1er acquis
Vous avez désormais le vocabulaire associé à l’édification
jusqu’à la fonction de clos et couvert.

Nous allons alors passer à une connaissance plus

approfondie de ce qui se passe sur la structure ou
l’ossature de la construction.
