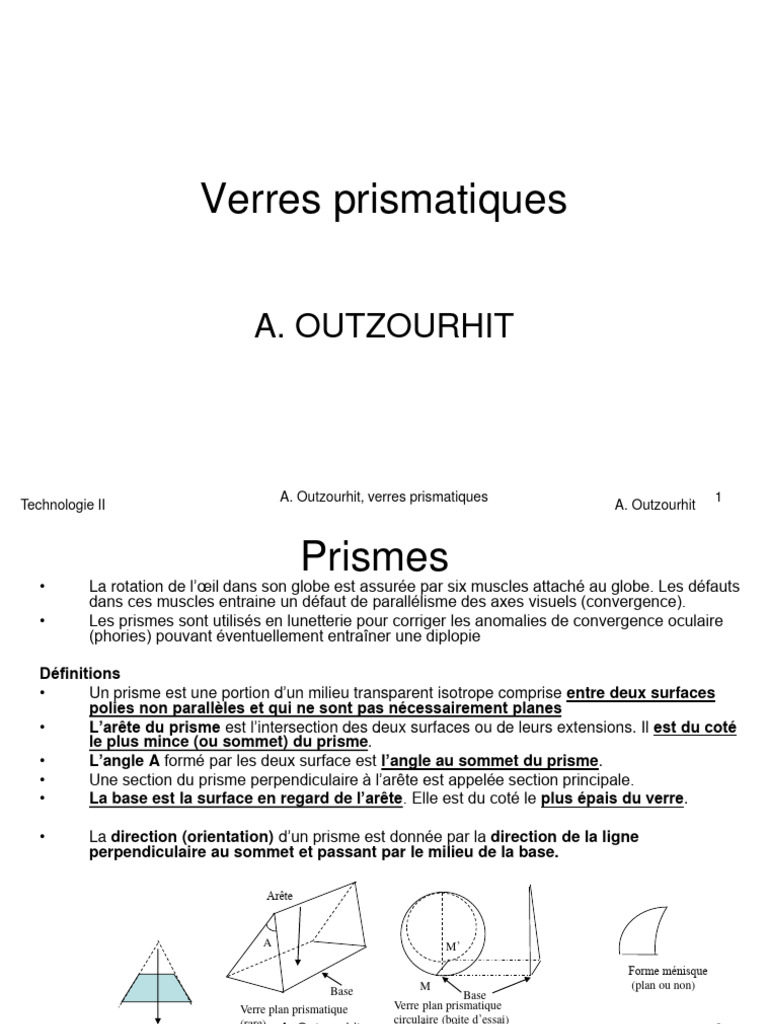

Verres prismatiques

A. OUTZOURHIT

A. Outzourhit, verres prismatiques 1

Technologie II A. Outzourhit
 Prismes
• La rotation de l’œil dans son globe est assurée par six muscles attaché au globe. Les défauts
dans ces muscles entraine un défaut de parallélisme des axes visuels (convergence).
• Les prismes sont utilisés en lunetterie pour corriger les anomalies de convergence oculaire
(phories) pouvant éventuellement entraîner une diplopie

Définitions
• Un prisme est une portion d’un milieu transparent isotrope comprise entre deux surfaces
polies non parallèles et qui ne sont pas nécessairement planes
• L’arête du prisme est l’intersection des deux surfaces ou de leurs extensions. Il est du coté
le plus mince (ou sommet) du prisme.
• L’angle A formé par les deux surface est l’angle au sommet du prisme.
• Une section du prisme perpendiculaire à l’arête est appelée section principale.
• La base est la surface en regard de l’arête. Elle est du coté le plus épais du verre.

• La direction (orientation) d’un prisme est donnée par la direction de la ligne

perpendiculaire au sommet et passant par le milieu de la base.

Arête

A M’

Forme ménisque
M (plan ou non)
Base Base
Verre plan prismatique Verre plan prismatique
circulaire (boite d’essai)
(rare) A. Outzourhit, verres prismatiques 2
Technologie II A. Outzourhit
 Types de verres prismatiques
-Verres plans prismatiques: Ceux-ci sont rares en lunetterie, car il y a toujours une amétropie à
corriger en plus de la correction prismatique).

- prismes obtenus par décentrement des verres dont puissance réfractive est non nulle
(sphériques ou toriques décentrés)  règle de prentice

Verre CX décentré

- Prismes incorporés : Prisme est taillé dans le verre (sphérique -prismatique et torique
prismatique)

A. Outzourhit, verres prismatiques 3

Technologie II A. Outzourhit
 Prismes..
- Prisme de Fresnel ou presse-on :
- Prisme à échelle en matière plastique et qui s’applique sur le verre correcteur.
- utilisé dans le cas d’une correction prismatique importante (d’un strabisme ou pour la re-
éducation) nécessitant des verres prismatique épais !!.
C’est un ensemble de petite prisme identique // et adjacent sur une membrane
réalisé sur une membrane mince en PVC spéciale (plastifier).

Chaque petit prisme provoque la même déviation que le grand prisme (même angle),
Le prisme de Fresnel est très mince (1mm), La partie plate de la membrane adhère au verre sans
adhésive
Puissances de 0,5 à 40 dioptries prismatiques permet d'élargir les utilisations thérapeutiques.

Avantages : légèreté, faible épaisseur, montage facile.

Désavantages : apparence striée pour l’interlocuteur du porteur, perte d’acuité et de contraste par les distorsions,
A. Outzourhit, verres prismatiques 4
l’aberration chromatique, et la diffusion de la lumière par les stries.
Technologie II A. Outzourhit
 Puissance d’un prisme
Les rayons sont déviés vers la base par un prisme, et pour un observateur l’image vue à travers
le prisme est déviée vers l’arrêt (effet prismatique)
La puissance d’un prisme caractérise son aptitude à dévier la lumière
Sommet

A’
Elle peut être exprimée : A
D Angle de
En prisme degré, en donnant l’angle au sommet déviation
A° du prisme. Cette définition ne tient pas compte
A
ni de l’indice du verre ni de l’angle d’incidence
Base

Le degré de Landolt : Puissance est mesurée par la déviation D° que le prisme

produit en degrés: D=(n-1)A

La dioptrie prismatique (D), PD= 100 tg (D) = 100 tg(n-1)A= x(cm)/y(m)

x(cm) y(m)
1 prisme de puissance 1D provoque
une déviation linéaire de 1cm à une
D distance de 1m du point d’émergence.
y(m) x(cm)

-1D est l’angle de déviation dont la tangente est 0,01 (1/100). C’est une unité de
mesure des tangentes !! alors A.
que le degré ou le radiant est unité de mesure des arcs.
Outzourhit, verres prismatiques 5
Technologie II Unité utilisée en optique ophtalmique A. Outzourhit
 Puissance..
Le centrad (centradian, ):
• Le centrad (1 centième de radian) est la puissance d’un prisme qui
produit une déviation d’un arc de 1cm de longueur mesurée sur un
cercle de rayon 1m et dont le centre coïncide avec le point
d’émergence. (mesure d’arc)

• Remarque : Puisque les prismes sont généralement de petits angles

alors la puissance exprimé en dioptrie prismatique et en centrad sont 1m
à peut prés égales (inférieure à 5 D) . L’approximation valable tant
que l’angle de déviation est proche de sa tangente.

• 1°= 3,14/180= 0,0175 rd=1,75 centrad ()

• Règle : pour un verre d’indice n=1,52 un prisme d’angle au sommet
1° a une puissance prismatique de 1D

Exemples:

1. Prisme de 7D, n=1,5

Déterminer A,D, et la puissance en centrad.
2. Quelle est la Puissance d’un prisme qui déplace de 3cm les images
d’objets situés à 2 mètres ?

A. Outzourhit, verres prismatiques 6

Technologie II A. Outzourhit
 Représentation d’un prisme
En plus de sa puissance P un prisme et caractérisée par la direction de sa section principale
(directrice). On représente un prisme par un vecteur dont le module est la puissance P du
prisme et dont l’orientation est de l’arête vers la base

  

•Dans la a prescription, en plus de la sphère et du cylindre (valeur est axe), on doit préciser
la valeur du prisme et son orientation dans le schéma TABOO (de 0 à 360°) pour chaque
oeil..
Supérieure en haut Supérieure en haut (base-up)
90 90
Nasale
interne 0
Temporelle (Base in Temporelle
externe 180 ou externe
0 360
180 (base out)

OD 270 Inférieure en bas 270 OG

Base-down)
On peut aussi exprimer un prisme qq. en utilisant ces composantes sure le méridien horizontal (H) et vertical (V)
A. Outzourhit, verres prismatiques 7
Technologie II A. Outzourhit
 Mesure de la puissance d’un prisme
Frontofocomètre: La présence d’un prisme entraîne la déviation et le décalage de l’image de la mire
(Test) vers l’arrêt.  le déplacement de l’image du test (mire) est toujours du coté de la base du
prisme à cause de l’inversion de l’image dans l’oculaire.

T, Fc

Collimateur
Oculaire

Image du test (sous

Cercle gradué en dégrée (axage des de mires aussi)
prisme ou des verres astigmates)

180
Grand axe du réticule

Echelle des puissances

prismatiques
Echelle des Graduation : 1D
puissances
Neutralisation de deux prismes :
On pourra aussi déterminer la valeur d’un prisme en neutralisant son effet grâce à une série de
prismes de puissances connues A. Outzourhit, verres prismatiques 8
Technologie II A. Outzourhit
 Effet prismatique dans une section
oblique d’un prisme
Pour une section inclinée d’un angle a par rapport à la section principale on a :
– Aa= A cosa cos a=O’A/O’Q et A=MN/O’A et Aa=MN/O’Q
 Pa= P cosa Q O

– Pa+90 = P sina (méridien perpendiculaire)

A
Aa N

P  Pa2  Pa290
M O’

On peut toujours décomposer un prisme selon deux méridiens

perpendiculaires (ex. horizontal et vertical)
H= P cos a P
a
V= P sin a
Exemples: H
Les prescriptions ci dessous sont elles équivalentes ?
OD : Prisme 3.10D à 240°
OD : Prisme 1.50D temporale + 2.75 D inférieure
A. Outzourhit, verres prismatiques 9
Technologie II A. Outzourhit
 Associations de Prismes
Soit associer P1 base à q1 et P2 base à q2 ; on désire déterminer le prisme
résultant P et la direction de sa base q dans le schéma TABOO
a) 1ere méthode : méthode vectorielle (graphique, échelle)
Vertical (up) P1 sin q1  P2 sin q 2
P tgq 
P2 P1 cosq1  P2 cosq 2

P 2  P12  P22  2P1 P2 cosa

a P1 q2
q
On choisit comme origine le prisme P1 dont
q2 q1 la base est la plus proche de l’horizontal

b) 2eme méthode : décomposition

On trouve d’abord les composantes horizontales de chaque prisme et puis ajouter si les bases ont la
même orientation, si non retrancher le prisme le plus faible du plus grand. On fait de même pour les
composantes verticales..

Exemples
1) soit à associer : P1= 2D base à 30° et P2= 3D base à 240°
Trouver P et l’orientation de la baseA.dans le schéma
Outzourhit, verresTABO.
prismatiques 10
2) Prisme de Risley
 Effet optique
L’image d’un objet situé à l’infini (éloigné) est déplacée vers le sommet (arête), le globe
œil doit tourner d’un angle égal à la déviation provoquée par le prisme pour
ramener l’image sur la fovéa
a) Effet Monoculaire
Prisme subducteur

T N Elévation Abaissement
N

Prisme adducteur Prisme abducteur

b) Effet binoculaire

Divergence Convergence

Mvt conjugué ou d’inversion: effet prismatique Vergence: Effet prismatique différentiel

A. Outzourhit, verres prismatiques 11
différentiel nul
 Effet optique..
Cas ou les prismes OD et OG sont identiques
• C’est le cas ou la correction est la même pour les deux yeux ( isométropie)
• Les composantes horizontales des prismes sont égales pour les deux yeux il y a
stimulation (verres Cx) ou inhibition (verres CC) de la convergence..
• Les composantes verticales sont aussi égales ; les lignes de regard subissent la même
déviation (abaissement pour verre convergent ou élévation pour verres divergents).

 La vision binoculaire n’est pas perturbée (fusion normale).

• b) Cas ou les prismes OD et OG sont différents: Ceci est le cas lorsque la correction
de l’œil droite est différente de celle de l’OG (anisométropies, par au moins 1 d )
• Les deux composantes (H et V) sont différentes pour les deux yeux.
– Pour les composantes horizontales, l’effet n’est pas généralement sensible à causes des
réserves fusionnelles qui les absorbent.
– Pour les composantes verticales : l’effet devient gênant si cette différence dépasse 1D dioptrie
prismatique.

• En effet, pour annuler cette différence, les deux yeux doivent tourner d’angles
différents…ce qui est impossible.
• Les verres pour lesquels la différence entre les composantes verticales dépasse 1D
sont à rejeter ou une compensation est nécessaire (diplopie, maux de tête,..)

A. Outzourhit, verres prismatiques 12

 Effectivité d’un prisme
La puissance effective d’un prisme change avec la distance de l’objet

D D
D h

Deff

l d

VL : (objet à l’infini): Angle de

VP : les deux angles sont différents !!
rotation=déviation provoquée
par le prisme

Peff= 100tg Deff=100* h/(d+l)

Or P=100h/(l)
donc Peff= P*l/(l+d)

A. Outzourhit, verres prismatiques 13

Technologie II A. Outzourhit
 Effet prismatique dans les verres
Rappels: Décentrement prismatique
• Un verre est centré lorsque le centre optique O (ou le point de
référence pour un verre prismatique ou un verre progressif)
coïncide avec la projection du centre pupillaire P sur le plan P
du verre.
• Dans ce cas la ligne de regard passe par le centre optique ou le Plan du verre
point de référence.
• Si non!!, le verre est décentré.
• Un décentrement d(cm)=distance PO entraine un effet
prismatique dont la valeur est donnée par la règle de Prentice:
- PD=d(cm)DF’
- La base du prisme est du coté le plus épais du verre:
• Du coté de O pour un verre Cx
• Du coté opposé à O pour un verre Cc

P P

O
O

A. Outzourhit, verres prismatiques 14

Base du prisme=base du triangle dans lequel se trouve P
 Effet prismatique dans un verre sphérique
• L’effet prismatiques en un point M (x,y) quelconque
relatif au centre optique O (0,0) d’un verre sphérique
(puissance S) peut être représenté par le vecteur y
PM
V

PM  S MO
M H
H=-S x
PM  H 2  V 2 O x
V=-S y
V
tg (q ) 
H Cas où S<0

Convention de signe:
• Pour l’OD: H > 0 prisme base in, H <O prisme base out
• Pour l’OG: H < 0 prisme base in, H > 0 prisme base out
• V > 0 prisme base up
• V < 0: prisme base down pour les deux yeux

A. Outzourhit, verres prismatiques 15

 Cas d’un verre astigmate
La règle de PRENTICE s’applique aussi dans le cas des verres toriques. Le principe consiste à
appliquer la règle de PRENTICE sur chaque méridien de puissance

Verre cylindrique C(q) M

Méthode analytique: Contre axe y
q Ma
Axe
• Puissance C est suivant le contraxe alors, Pc= C McO Mc
• McO= MMa= -(y-z) cos(q), z= x tgq, q
q z
• McO= -ycosq-x sinq) x
• En projetant le prisme résultant sur les méridiens horizontal O Méridien Horizontal
et vertical on a :
Hc=C (ycosq-x sinq) sinq
Vc= -C (ycosq-x sinq) cos q

verre Sphero-torique cylindrique S (C) q

Les composantes de l’effet prismatique globale en un point M est:
H=Hc+Hset V=Vc+Vs soit :
H= C (1/2 y sin2q - x sin2q) - S x
A. Outzourhit, verres prismatiques 16
V= C (1/2 x sin2q – y cos2q) -Sy
 Utilisation des décentrements et des puissances selon les
méridiens horizontal et vertical

Soit Oh et Ov sont respectivement les intersections des méridiens horizontal et

vertical passant par M avec l’axe du cylindre.. Ces points sont les centres
optiques sur ces méridiens. En appliquant la règle de Prentice sur ces méridiens
on a:
Vc= MOv CV=(Yov-y)*Cv M Hc= MOh CH=(xoh-x)*CH
q

Yov=xtgq Contre axe y

Oh Xoh=y/ tgq
Ma
Axe
CV=C cos2q CH=C sin2q
Ov q
q Yov
Vc= (Yov-y)*Cv Hc=(xoh-x)*CH
x
Xoh
O Méridien Horizontal

On retrouve les mêmes résultats que précédemment

A. Outzourhit, verres prismatiques 17
 Cas d’un verre astigmate…
Méthode Analytique/graphique

• soit b l’angle que fait OM avec l’axe ox P

• tg b=y/x (attention au signes et à la Pcs Pa

valeur de b)
• OM=d=(x2+y2)1/2 Contre axe y M
• Calculer a=b-q, (a >0) Axe

• Par projection déterminer les b-q

da
décentrements: dca
q
– suivant l’axe OMa=da =d cos(a) b
– le contraxe OMca=dc=d sin(a). x
O Méridien Horizontal
• En utilisant les puissances principales,
déterminer les composantes de l’effet
prismatique suivant ces deux méridiens:
• Pa = MaO S=-S da
• Pc= McaO (S+C)=-dc*(S+C)
• Trouver le prisme résultant PM; somme
vectorielle de Pa et Pc.
Pc
PM  Pa  Pc
2 2
tg ( ) 
Pa
• Puis projeter chacun sur les méridiens Angle que fait PM avec l’axe du cylinder
horizontal et vertical, et calculer le La base est alors: q
module et la direction de la base
A. Outzourhit,
Determiner alors verres prismatiques
les composantes H et V 18
 Décentrement à effectuer pour obtenir un effet
prismatique donné
Rappels :
• Ecart monture (EM)= distance entre les centre géométrique des deux cercles de la monture (calibres)
(voir système boxing ou datum)

• Ecart inter pupillaire : distance entre les centres pupillaires (mesuré pour la VL et calculé pour la VP).

• Diamètre effectif feff = diamètre de la plus grande diagonale (2 fois la distance du points le plus
éloigné du centre G).

• Il faut distinguer les points : O : centre optique, P projection du centre pupillaire et G centre
géométrique de la monture.

• Le diamètre minimum du verre à commander : f= feff+2 (GO)+2mm (pour le biseautage)

– Le décentrement GO est utilisée pour calculer le diamètre minimum..
– Le décentrement OP est utilisé pour calculer l’effet prismatique.

O G P A P’ G’ O’

B
EM=A+B=GG’
A. Outzourhit, verres prismatiques 19
EIP=PP’
 Etudes de cas
Verres spheriques
a) EM=EIP
EP=68mm, Monture 50/18 (boxing), feff=53 mm
OD : +4 associée à 1D bas in
Réaliser le prisme avec un décentrement approprié.
Calculer le diamètre minium du verre à commander

– Décentrement : d=OP= ¼= 2,5mm

– Sens : coté nasale
 f= 53+2 GO(mm)+2mm= 53+5+2=60mm
P
b) EM< EP
• EM=60, EP=65, feff=53 mm G O
• Rx : OD : 2,5 associée à 1D base Nasale
OG : 2,0 associé à 1,5D base temporelle
Réaliser le prisme avec un décentrement approprié.
Calculer le diamètre minium du verre à commander

OD : d=OP= 1/ 2,5= 4mm vers le nez

A. Outzourhit, verres prismatiques 20

 Etudes de cas
• S(C)q associé à P, a
• Verres astigmates (un peut très difficile)
• Déterminer les composantes H et V du prisme
• Résoudre le système d’équation pour x et y. Contre axe
P

Ou méthode graphique Axe

Projeter le prisme sur l’axe et le C. Axe
Trouver les décentrements correspondants q
Trouver M
Méridien Horizontal
Déterminer a-q, Pa=Pcos(a-q), Pca=Psin(a-q) M

Puis da=Pa/S, dca=Pca/(S+C) (valeurs algébriques)

Calculer OP=(da2+Dca2)1/2 et tgb=dca/da
Déterminer l’ange entre OP et l’axe horizontal x=OP cos(b-q)
Y=OP sin(b-q)

Exemples…

A. Outzourhit, verres prismatiques 21

 Décentrement au Frontofocomètre
Image du test (sous
Cercle gradué en dégrée (axage des de mires aussi)
prisme ou des verres astigmates)

180
Grand axe du réticule

Echelle des puissances

prismatiques
Echelle des Graduation : 1D
puissances

Définition du PRP et du décentrement:

Le PRP est le Point de Référence du Prisme (Prism Reference Point en anglais): endroit sur le verre où on doit placer
(et donc trouver) le prisme prescrit ou le prisme d’allègement dans le cas des verres progressifs.

Pour réaliser un prisme par décentrement, il faut se rappeler que la base du prisme est toujours du coté du
centre de la mire décentrée

Verre sphérique:
-Afficher la puissance S (ou centrer le verre)
-Placer le grand axe du réticule du fronto suivant l’ange désiré
-Centrer le verre
-Déplacer le verre de sorte que la mire (test) vers la base demandée
-Actionnée le système encreur pour marque l’axe de montage
-Faite coïncider l’axe de montage avec l’axe géométrique horizontal du calibre (monture)
-Marquer le haut du verre (afin de ne pas le tourner)
A. Outzourhit, verres prismatiques 22
 Décentrement au Frontofocomètre
Verre toriques:
Rx: OD +3 (+1) 90, 1D base externe
Procédure:
• Axer le verre normalement
• Indiquer +3 et déplacer le verre de sorte que le test vu dans le fronto est centré sur 1D vers le coté
temporale temps
• Vérifier que le verre est axé Image du test (sous
Cercle gradué en dégrée (axage des de mires aussi)
• Actionner le système encreur prisme ou des verres astigmates)
• Marque le haut du verre 180
Grand axe du réticule

Echelle des puissances

prismatiques
Echelle des Graduation : 1D
puissances

Rx: OD +1,50 (+1) 30, 1D base 60° TABO

Grand axe du rétic

Procédure:
Axer le verre normalement (axe à 30°) et afficher 1,50 180
- Sans bouger le verre, place le grand axe du réticule à
60°
- déplacer le verre de sorte que le test vu dans le fronto
se est centré sur 2D +2,50
- Vérifier que le verre est encore axé
- Actionner le système encreur A. Outzourhit, verres prismatiques 23
- Marquer le haut du verre
 Équilibrage des prismes
• Si le porteur nécessite une forte correction prismatique sur un oeil, on
peut mettre une partie de ce prisme de l'autre coté pour équilibrer les
épaisseurs des deux verres, à condition de mettre les deux prismes en
position opposées (ce qui compte c’est l’effet prismatique différentiel).

• Cela est possible car une correction prismatique consiste à déplacer

l'image vue par un oeil par rapport à celle vue par l'autre oeil.

• Par exemple, un prisme de 8.00 D nasal sur OD (soit à 0°) peut être
décomposé en 4.00 D nasal sur chaque oeil (donc à 180° sur OG).
Cependant on préfère souvent privilégier l'oeil à corriger en mettant
par exemple dans ce cas 6.00 D OD et 2.00 D OG.

A. Outzourhit, verres prismatiques 24

 Epaisseurs des prismes
La différence d’épaisseur entre deux points du prisme:
C
Prisme
tgA  De / CP  A C
P(D) * CP
P  100tgD  100 * (n - 1) A
P e p -e c 
100 * (n - 1)
P  100tgD  100 * (n - 1) A
P

Verre décentré et usiné: le sommet C du verre ne coïncide plus avec le centre géométrique !!
CP 2 P(D) * CP
ec - e p  Ds -
2(n - 1) 100 * (n - 1)

Convention de signe pour CP

C P
CP >0 si prisme est plus épais en P qu’en C
Exemple: CP <0 si prisme est moins épais en P qu’en C
Un verre de +5 d décentré de pour obtenir un prisme de 2D base out. Le diamètre est 40 mm a une
épaisseur du coté nasale de 1 mm et un indice de 1.5.
Quel est l’épaisseur au centre géométrique C du verre?
A. Outzourhit, verres prismatiques 25
