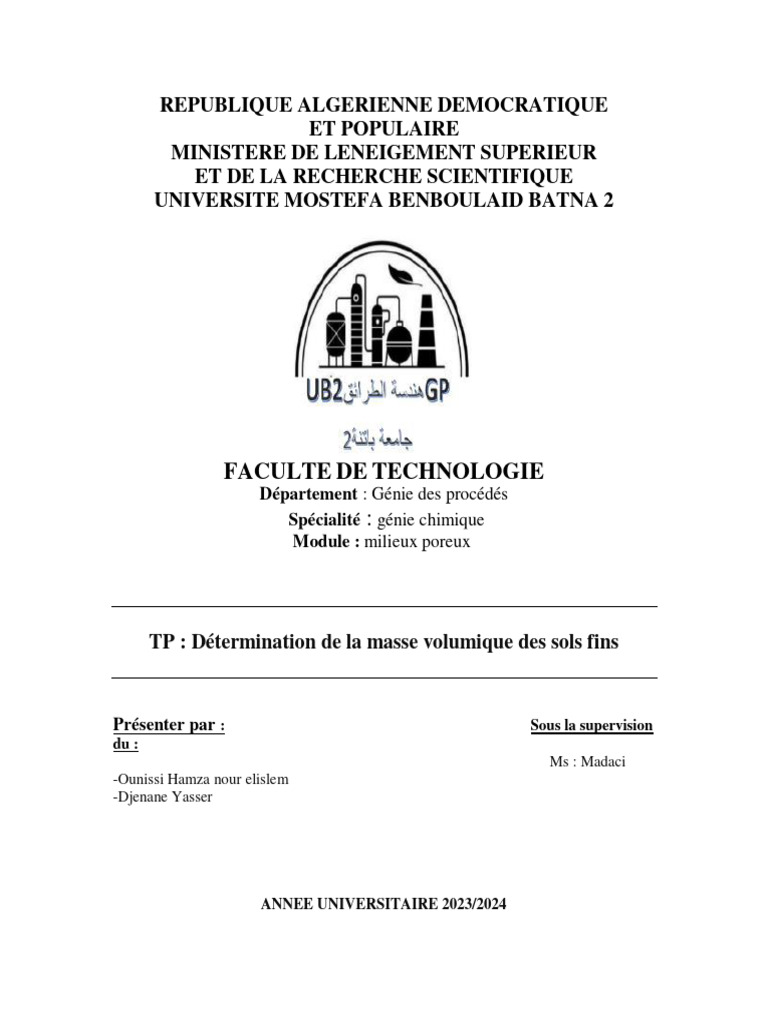

REPUBLIQUE ALGERIENNE DEMOCRATIQUE

ET POPULAIRE
MINISTERE DE LENEIGEMENT SUPERIEUR
ET DE LA RECHERCHE SCIENTIFIQUE
UNIVERSITE MOSTEFA BENBOULAID BATNA 2

FACULTE DE TECHNOLOGIE
Département : Génie des procédés
Spécialité : génie chimique
Module : milieux poreux

TP : Détermination de la masse volumique des sols fins

Présenter par : Sous la supervision

du :
Ms : Madaci
-Ounissi Hamza nour elislem
-Djenane Yasser

ANNEE UNIVERSITAIRE 2023/2024

Introduction:

La connaissance de la masse volumique des sols fins revêt une importance cruciale dans le
domaine de la géotechnique, notamment pour la compréhension de leurs propriétés mécaniques et
hydrauliques. La masse volumique, qui représente la masse d'un matériau par unité de volume,
offre des informations essentielles sur la compacité et la densité des sols. Dans cette étude
pratique, nous explorerons la méthode d'immersion dans l'eau, une technique classique et précise
utilisée pour déterminer la masse volumique des sols fins. Cette méthode, basée sur le principe
d'Archimède, permet d'obtenir des données fondamentales pour l'analyse géotechnique des sols,
contribuant ainsi à une meilleure compréhension de leur comportement physique.

1. But de l'essai:

L'objectif de cet essai est de déterminer la masse volumique des sols fins en utilisant la méthode
des pesées hydrostatiques.

2. Principe d'essai:

L'essai implique la mesure successive des paramètres de masse et de volume caractérisant un

échantillon de sol. Le volume est déduit à partir de pesées, dont l'une est réalisée après immersion
de l'échantillon dans l'eau.

3. Matériel utilisé:

III-MATERIEL NECESSAIRE:

 Une balance munie d'un étrier et d'un panier, spécialement conçu pour les pesées
hydrostatiques.

 Un bac de paraffine avec son système de chauffage.

 Un récipient rempli d'eau déminéralisée ou de qualité équivalente pour immerger le

panier suspendu à l'étrier de la balance.
4. Les Étapes de travail:

1. Prendre un échantillon de sol et le peser.

2. Allumer la résistance pour faire fondre la paraffine.

3. Enduire l’échantillon de paraffine en veillant à ce que l’ensemble de l’échantillon soit

recouvert.

4. Peser l’échantillon paraffiné.

5. Vérifier l'équilibre de la balance avant la pesée dans l'eau (le poids de la corbeille doit
être équilibré).

6. Placer l’échantillon paraffiné dans la corbeille prévue pour la pesée.

7. Peser l’échantillon paraffiné dans l’eau.

5. La masse volumique :

Masse Volumique d'un Sol (ρ = m/Vt) :

La masse volumique d'un sol, symbolisée par ρ, représente la quantité de masse contenue dans
une unité de volume de sol. Elle est définie mathématiquement comme le rapport de la masse
𝑚
totale du sol (m) sur le volume total occupé par le sol (Vt) : ρ= Vt

Méthodes de Détermination de la Masse Volumique :

1-Méthode Géométrique (Trousse Coupante ou Moule) :

Cette méthode implique l'utilisation d'outils géométriques tels qu'une trousse coupante ou un
moule pour prélever une quantité définie de sol. En mesurant la masse du sol prélevé et en
déterminant géométriquement son volume, la masse volumique peut être calculée à l'aide de la
𝑚
formule de base : ρ= V

2-Méthode par Pesées :

Cette méthode consiste à peser une quantité précise de sol et à mesurer son volume. La masse
volumique est ensuite calculée en utilisant la formule de base en divisant la masse par le volume.
𝑚
ρ= V

3-Méthode par Immersion dans l'Eau ou Pesée Hydrostatique :

Cette méthode exploite le principe d'Archimède. Le sol est pesé dans l'air, puis immergé dans
l'eau. La différence entre la masse dans l'air et la masse immergée dans l'eau est utilisée pour
calculer le volume du sol. La masse volumique est ensuite calculée en utilisant la formule :
𝑚
ρ= V−V′ Où V est le volume du sol dans l'air et ′V′ est le volume immergé dans l'eau.
- les calcule :

Echantillons 01 02 03 04
Poids humide m(g) 121.8 135 137.3 133.9
Poids 126.7 143.2 149.2 141.2
humide+paraffine
mp(g)
Poids paraffine(g) 4.9 8.2 11.9 7.3
Poids matériaux dans 66.3 72.91 72.92 71.69
l’eau (g) mp’
Volume brut 60.4 70.29 76.28 69.51
(𝐜𝐦𝟑 )Vp’
Volume 5.57 9.32 13.52 8.29
paraffine(𝐜𝐦𝟑 )Vp
Volume net(𝐜𝐦𝟑)V 54.83 60.97 62.76 61.22
Densité humide ɣh 2.02 1.92 1.79 1.92
(t/𝐦𝟑)
Densité sèche 2.22 2.21 2.18 2.18
ɣd(t/𝐦𝟑)
Pour d'essayer 1:

Poids paraffine ?

Poids paraffine=Poids humide+paraffine -Poids humide

Poids paraffine=mp-m

Poids paraffine=126.7-121.8=4.9g

Volume paraffine ?
𝑚𝑝 𝑚𝑝 4.9
ρ𝑝 = 𝑉𝑝 → 𝑉𝑝1= ρ𝑝 =0.88

880kg/m3 →0.88g/cm3

𝑽𝒑𝟏=5.57𝐜𝐦𝟑

Volume brut ?

𝑚𝑤 =𝑚𝑝 -𝑚𝑝′

𝑚𝑤 𝑚𝑤 60.4
ρ𝑒𝑎𝑢 =V𝑝′ → V𝑝′=ρ = 1
𝑒𝑎𝑢

1000kg/m3 →1g/cm3

𝐕𝒑′=60.4𝐜𝐦𝟑

Volume net ?

𝑉𝑛𝑒𝑡 =V brut –V paraffine

𝑉𝑛𝑒𝑡 =60.4-5.57

𝑽𝒏𝒆𝒕 =54.83𝐜𝐦𝟑

Densité humide ɣh ?
𝑚 121.8
ɣh=V = 60.4 =2.02 t/m3
𝑝′

Densité sèche ɣd ?
𝑚 121.8
ɣd=V = 54.83=2.22 t/m3
𝑛𝑒𝑡

Densité humide ɣh moyenne ?

∑ ɣh 7.65
ɣ𝐡𝒎 = 4
= 4
=1.9125 t/m3

Densité sèche ɣd moyenne ?

∑ ɣd 8.79
ɣ𝐝𝒎 = 4
= 4
=2.1975 t/m3

La teneur en eau de saturation moyenne :

∑ volume de paraffine ∑ Vp/4
w𝑠𝑟 = ∑ volume brut
×100=∑ Vp′/4×100

9.175
w𝑠𝑟 =69.12×100=13.27%

Le degré de saturation :

s𝑟 =100- teneur en eau de saturation moyenne

s𝑟 =100-13.27

s𝑟 =86.73%

6. Conclusion

La méthode d'immersion dans l'eau s'est révélée être une approche efficace et fiable pour
déterminer la masse volumique des sols fins. Les résultats obtenus ont fourni des données
cruciales sur la compacité des échantillons étudiés, ouvrant ainsi la voie à une compréhension
approfondie de leurs propriétés physiques. Les variations observées dans les valeurs de masse
volumique entre les différents échantillons reflètent la diversité naturelle des sols fins et
soulignent l'importance de caractériser précisément ces matériaux en géotechnique.

De plus, cette expérience a permis d'illustrer le rôle fondamental du principe d'Archimède dans la
mesure de la masse volumique. Les interactions entre les particules de sol et l'eau ont été
clairement démontrées, mettant en lumière l'influence de la porosité et de la texture sur les
résultats obtenus.
