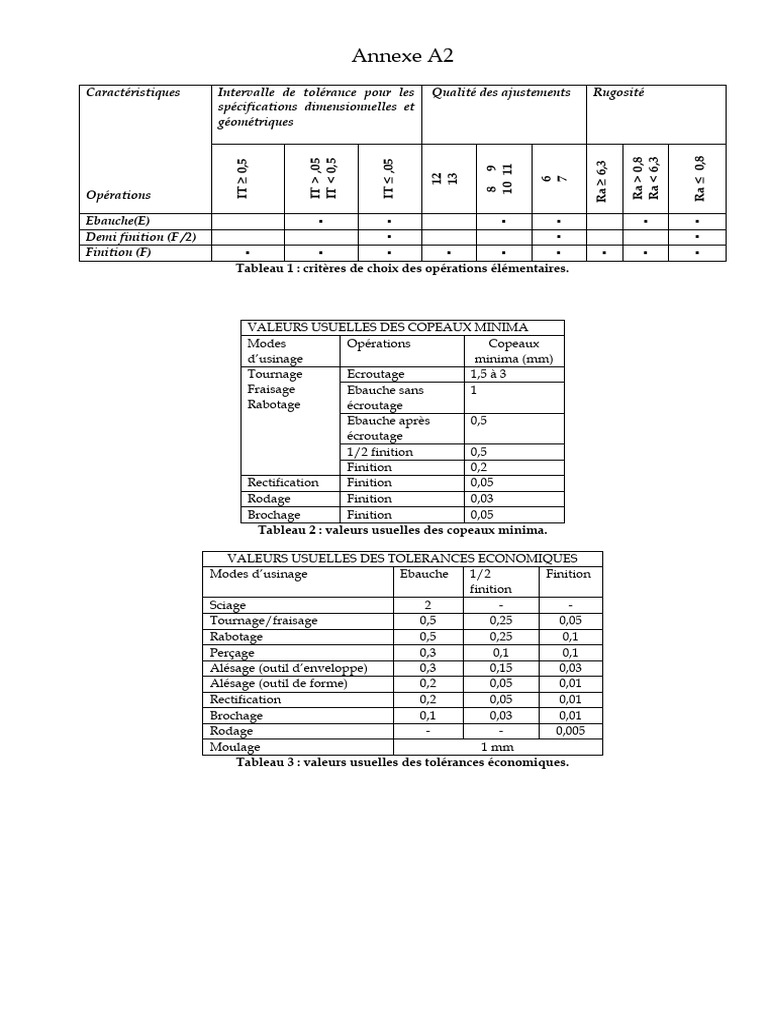

Annexe A2

Caractéristiques Intervalle de tolérance pour les Qualité des ajustements Rugosité

spécifications dimensionnelles et
géométriques

Ra ≤ 0,8
Ra > 0,8
Ra < 6,3
IT > ,05
IT < 0,5
IT ≥ 0,5

IT ≤ ,05

Ra ≥ 6,3
10 11
8 9
12
13

6
7
Opérations

Ebauche(E) ▪ ▪ ▪ ▪ ▪ ▪
Demi finition (F /2) ▪ ▪ ▪
Finition (F) ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪
Tableau 1 : critères de choix des opérations élémentaires.

VALEURS USUELLES DES COPEAUX MINIMA

Modes Opérations Copeaux
d’usinage minima (mm)
Tournage Ecroutage 1,5 à 3
Fraisage Ebauche sans 1
Rabotage écroutage
Ebauche après 0,5
écroutage
1/2 finition 0,5
Finition 0,2
Rectification Finition 0,05
Rodage Finition 0,03
Brochage Finition 0,05
Tableau 2 : valeurs usuelles des copeaux minima.

VALEURS USUELLES DES TOLERANCES ECONOMIQUES

Modes d’usinage Ebauche 1/2 Finition
finition
Sciage 2 - -
Tournage/fraisage 0,5 0,25 0,05
Rabotage 0,5 0,25 0,1
Perçage 0,3 0,1 0,1
Alésage (outil d’enveloppe) 0,3 0,15 0,03
Alésage (outil de forme) 0,2 0,05 0,01
Rectification 0,2 0,05 0,01
Brochage 0,1 0,03 0,01
Rodage - - 0,005
Moulage 1 mm
Tableau 3 : valeurs usuelles des tolérances économiques.
 Annexe A3
1 : Nature du contact avec la pièce (type d’appui).
3 : Nature de la surface de la pièce.

4 : type de technologie.
2 : Fonction de l’élément technologique.
