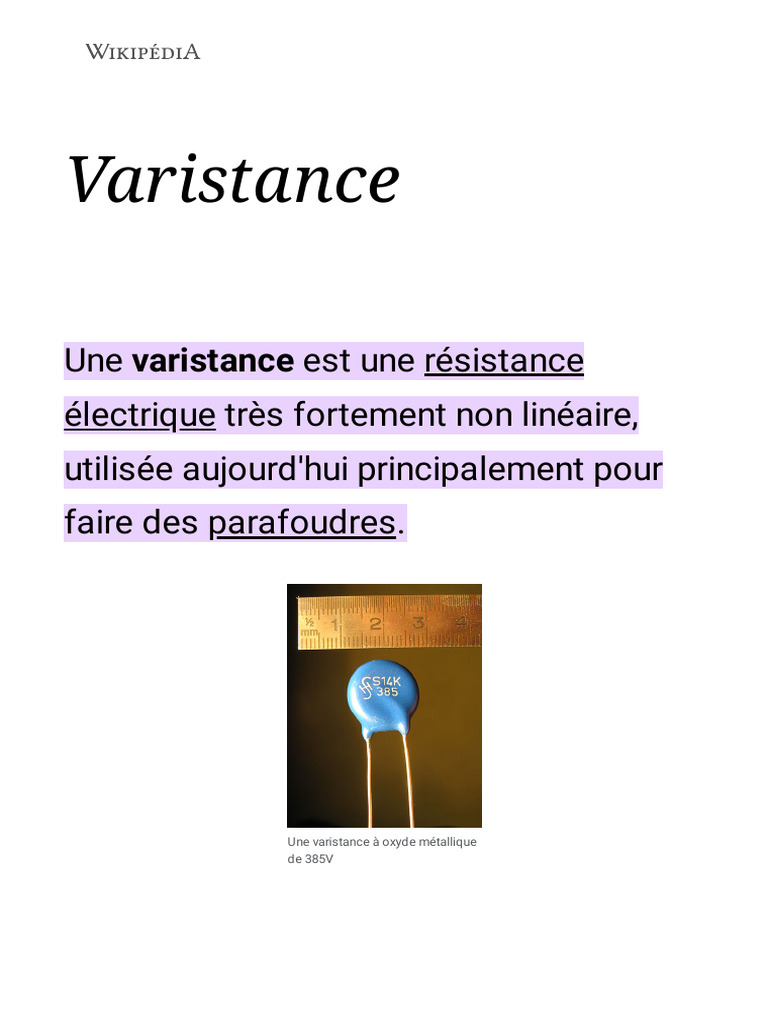

Varistance

Une varistance est une résistance

électrique très fortement non linéaire,
utilisée aujourd'hui principalement pour
faire des parafoudres.

Une varistance à oxyde métallique

de 385V
 Un parafoudre haute tension

Description

Symbole de la varistance

Les varistances sont composées

d'oxydes métalliques (oxydes de zinc
ZnO pour les dernières générations, le
carbure de silicium (SiC) ayant été utilisé
antérieurement). Les poudres d'oxyde
métallique sont assemblées par frittage
sous la forme de bloc de céramique, le
plus souvent sous forme de cylindre ou
de disque.

En HTA et HTB, on assemble ces blocs

dans une enveloppe isolante (céramique
ou polymère) pour former un parafoudre
(voir photo). Malgré un coût plus élevé,
ces composants ont remplacé les
éclateurs à air (dits « à cornes »), ces
derniers produisant un bruit
radioélectrique incompatible avec la
réglementation en vigueur, et présentant
une fiabilité et un niveau de protection
médiocre.

En basse ou très basse tension, on trouve

les présentations suivantes :
disques métallisés, munis de
connexions (fils ou, pour les courants
les plus élevés, languettes ou bornes)
puis isolés par une couche d'époxy
fluidisés (même technologie que pour
les condensateurs discoïdaux) ou, plus
rarement, surmoulés : cette forme était
de loin la plus fréquente il y a quelques
années ;
parallélépipèdes surmoulés,
aboutissant à des composants à
montage en surface (CMS) ;
réseaux de varistances faible énergie
(application : protection des broches
d'un connecteur contre les décharges
électrostatiques d'origine humaine).
Principe

Caractéristique courant-tension d'une

varistance

Ces blocs de varistance ont une

caractéristique tension/courant
extrêmement non linéaire. Au delà d'un
certain seuil de tension, l'impédance de la
varistance chute pour permettre
l'évacuation du courant créant la
surtension ; quand la tension revient à
son niveau normal, l'impédance de la
varistance reprend sa valeur à l'état de
veille (donc pas de courant). Pour les
fortes amplitudes de courant dévié, la
tension aux bornes de la varistance
augmente.

La durée de vie de ces composants est

limitée : en fonction des sollicitations, les
propriétés des blocs de céramique se
dégradent, le courant de fuite à l'état de
veille augmente, et la tenue thermique
des blocs diminue. Les parafoudres HTB
à varistance comportent un système de
soupape pour éviter les dégâts liés au
dépassement de la capacité thermique. Il
est cependant recommandé de vérifier
périodiquement l'état des parafoudres de
ce type par une mesure du courant de
fuite au repos, qui est un assez bon
indicateur de l'état du parafoudre. Le
temps d'amorçage de ce type de
parafoudre est bien meilleur que celui
des éclateurs (de l'ordre de 30 ns).

Ce type de composant est utilisé pour

protéger le réseau de distribution et
également les équipements terminaux
sous forme d'appareillage électrique
modulaire, mais pas pour les
équipements de télécommunication en
haut débit, car la capacité parasite induit
un affaiblissement du signal dans les
hautes fréquences.
Note sur la signification du
terme « varistance »

Étymologiquement, varistance signifie

simplement « résistance variable », c'est-
à-dire une résistance (R) dont le quotient
tension/intensité (U/I) n'est pas constant,
ce qui désigne en pratique à peu près
tous les dipôles électriques. En se
limitant à ceux dont la caractéristique U/I
est monotone (ce qui exclut les
dispositifs comme les éclateurs ou les
diacs), on peut citer :

les résistances variant avec la

température ambiante :
 de façon non désirée : toutes les
résistances réelles,
de façon désirée : les
thermistances (divisées en CTP et
CTN) utilisées comme capteurs de
température ;
les résistances variant avec la
température par auto-échauffement :
les fusibles réarmables (CTP),
les limiteurs de courant de
démarrage (CTN),
les résistances variant avec la tension :
les Zener et les Transil,
les parasurtenseurs.

Néanmoins l'usage veut que le terme

varistance désigne seulement ces
derniers.

Voir aussi

Diode Transil
Diode Zener
