S7 – Les moyens et techniques de fabrication, de mise en oeuvre TECHNO TMA

Prénom :
S7.12 – Les moyens et systèmes d'usinage

LA RABOTEUSE Nom :

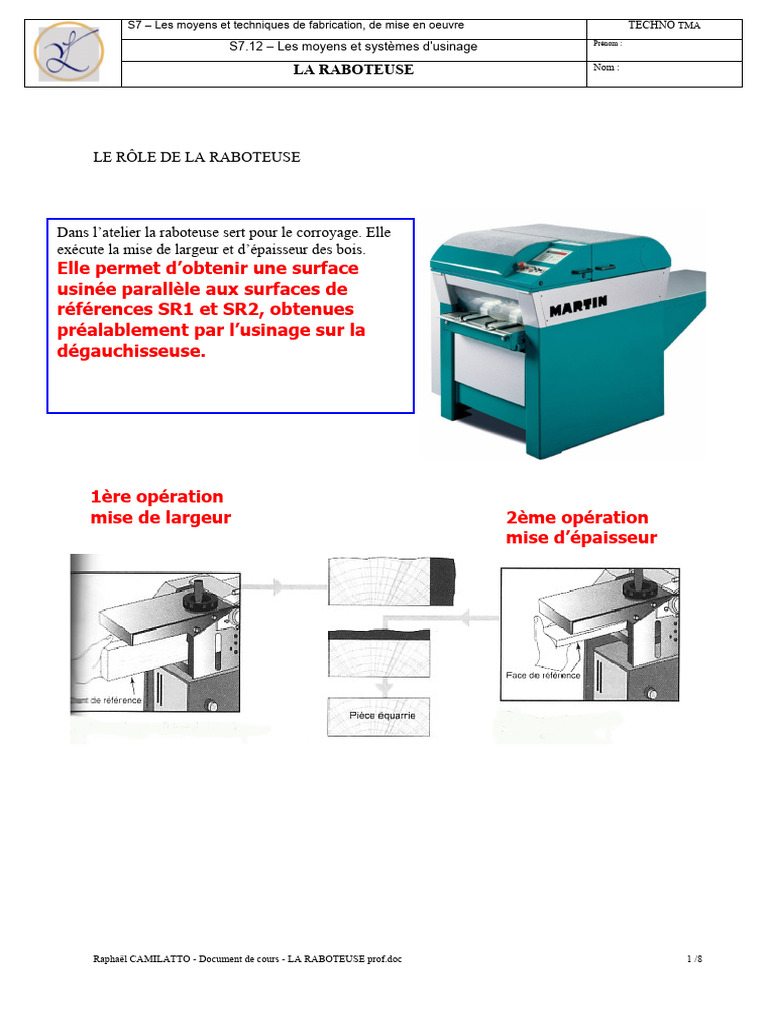

LE RÔLE DE LA RABOTEUSE

Dans l’atelier la raboteuse sert pour le corroyage. Elle

exécute la mise de largeur et d’épaisseur des bois.
Elle permet d’obtenir une surface
usinée parallèle aux surfaces de
références SR1 et SR2, obtenues
préalablement par l’usinage sur la
dégauchisseuse.

1ère opération
mise de largeur 2ème opération
mise d’épaisseur

Raphaël CAMILATTO - Document de cours - LA RABOTEUSE prof.doc 1 /8

 S7 – Les moyens et techniques de fabrication, de mise en oeuvre TECHNO TMA
Prénom :
S7.12 – Les moyens et systèmes d'usinage

LA RABOTEUSE Nom :

1. LES ORGANES DE LA MACHINE

L’ensemble effecteur Il est placé horizontalement au-

dessus de la pièce.

1 L’outil (le fer, la lame)

2 Le contre fer, il maintient le fer en place
3 Arbre porte outil cylindrique
4 Capot presseur de sortie
5 Rouleau entraîneur de sortie (en caoutchouc)
6 Capot presseur d’entrée (dirige le copeau et évite les
éclat)
7 Rouleau entraîneur d’entrée (cranté, parfois sectionné)
8 Barre entretoise (limiteur de passe)
9 Support pièce (la table)

Raphaël CAMILATTO - Document de cours - LA RABOTEUSE prof.doc 2 /8

 S7 – Les moyens et techniques de fabrication, de mise en oeuvre TECHNO TMA
Prénom :
S7.12 – Les moyens et systèmes d'usinage

LA RABOTEUSE Nom :

Arbre cylindrique à 2, 3 ou 4 lames serrage de l’outil par contre fers

Arbre prismatique ou
carré à 2 ou 4 lames , fixation de l’outil par boulonnage sur l’arbre.

Il tourne sur 2 palier à roulement à billes

ou aiguilles et est entraîné par une courroie
trapézoïdale.

L’outil

Ce sont des lames ou

couteaux soit en acier
rapide (type HSS) soit en
carbure de tungstène
(type HM).leur vitesse de
coupe est de 25 à 30 ms

Raphaël CAMILATTO - Document de cours - LA RABOTEUSE prof.doc 3 /8

 S7 – Les moyens et techniques de fabrication, de mise en oeuvre TECHNO TMA
Prénom :
S7.12 – Les moyens et systèmes d'usinage

LA RABOTEUSE Nom :

Lame épaisse : pour arbre carré avec encoche de serrage

Lame mince : pour arbre cylindrique fixées par serrage du contre fer.

Lame jetable : comprenant 2 bord de coupe, fixé par coin autobloquant.

Raphaël CAMILATTO - Document de cours - LA RABOTEUSE prof.doc 4 /8

 S7 – Les moyens et techniques de fabrication, de mise en oeuvre TECHNO TMA
Prénom :
S7.12 – Les moyens et systèmes d'usinage

LA RABOTEUSE Nom :

Le support pièces

La table est :
Positionné horizontalement
Parallèle à l’outil de coupe.
Mobile en hauteur sur vérin
et vis sans fin

Son déplacement s’effectue,

soit manuellement,
soit mécaniquement,
Dans ce cas un moteur électrique permet le
déplacement du support de pièces en
hauteur, afin d’obtenir la dimension désirée

L’affinement du réglage en hauteur

s’effectue avec la molette
la graduation est en dixième
de mm

Raphaël CAMILATTO - Document de cours - LA RABOTEUSE prof.doc 5 /8

 S7 – Les moyens et techniques de fabrication, de mise en oeuvre TECHNO TMA
Prénom :
S7.12 – Les moyens et systèmes d'usinage

LA RABOTEUSE Nom :

Le système d’avance et maintien

des pièces

Il comprend :
Deux rouleaux supérieurs
d’amenage situés de part et d’autre du
Un rouleau d’entrée strié.
porte-outil qui donnent au bois sa vitesse Un rouleau de sortie monobloc et lisse.
d’amenage :

Un rouleau d’entrée strié, du Un rouleau d’entrée strié, du type

type monobloc. sectionné. admet le
N’admet le passage passage de plusieurs
que d’une seule pièces d’épaisseur
pièce. différentes.

Raphaël CAMILATTO - Document de cours - LA RABOTEUSE prof.doc 6 /8

 S7 – Les moyens et techniques de fabrication, de mise en oeuvre TECHNO TMA
Prénom :
S7.12 – Les moyens et systèmes d'usinage

LA RABOTEUSE Nom :

Le système de protection

Il est constitué :
1. D’une buse d’aspiration de copeaux.
2. De carters de protection, ils évitent les contacts avec les outils et les parties mécaniques
en mouvement.
3. D’un jeu de crochets qui évite le recul de la pièce.
4. D’un limiteur de passe.
5. D’un disjoncteur électrique.
6. D’un dispositif de débrayage.

conditionnement du fini

saillie du fer : distance entre l’arête tranchante et le contre fer, trop réduite s’oppose à
une attaque correcte
la vitesse d’amenage : rapport entre la vitesse d’amenage et la vitesse de coupe de
l’outil. une vitesse d’amenage trop rapide, les outils ne travail pas suffisamment et la surface
obtenue présente des ondulations. Plus la pièce sera large, plus la vitesse d’amenage devra
être réduite.
Présentation des pièces de bois : remarquer les fibres du bois pour
éviter les éclats du contre-fil

A : sens des fibres

B : sens de rotation
C : Le fer couche la fibre

Raphaël CAMILATTO - Document de cours - LA RABOTEUSE prof.doc 7 /8

 S7 – Les moyens et techniques de fabrication, de mise en oeuvre TECHNO TMA
Prénom :
S7.12 – Les moyens et systèmes d'usinage

LA RABOTEUSE Nom :

Utilisation particulières
Différents montage

pièces fines pièce étroite rabotage en chanlatte gainage

sur cale

Recommandations d’emploi :

- Eliminer les pièces courtes < 300 mm long.

- Ne pas porter les yeux à hauteur de table.
- Eviter les pièces défectueuses (nœuds).
- Ne pas dégager les copeaux à la main.

Les causes d’accidents :

- Rejet de pièce dû à la présence d’un nœud ou d’un défaut

du bois.
- Entraînement de la main par le rouleau d’amenage.
- Projection d’un fer mal serré ou à sa rupture.
- Happement si l’utilisateur porte des vêtements flottants.

Raphaël CAMILATTO - Document de cours - LA RABOTEUSE prof.doc 8 /8
