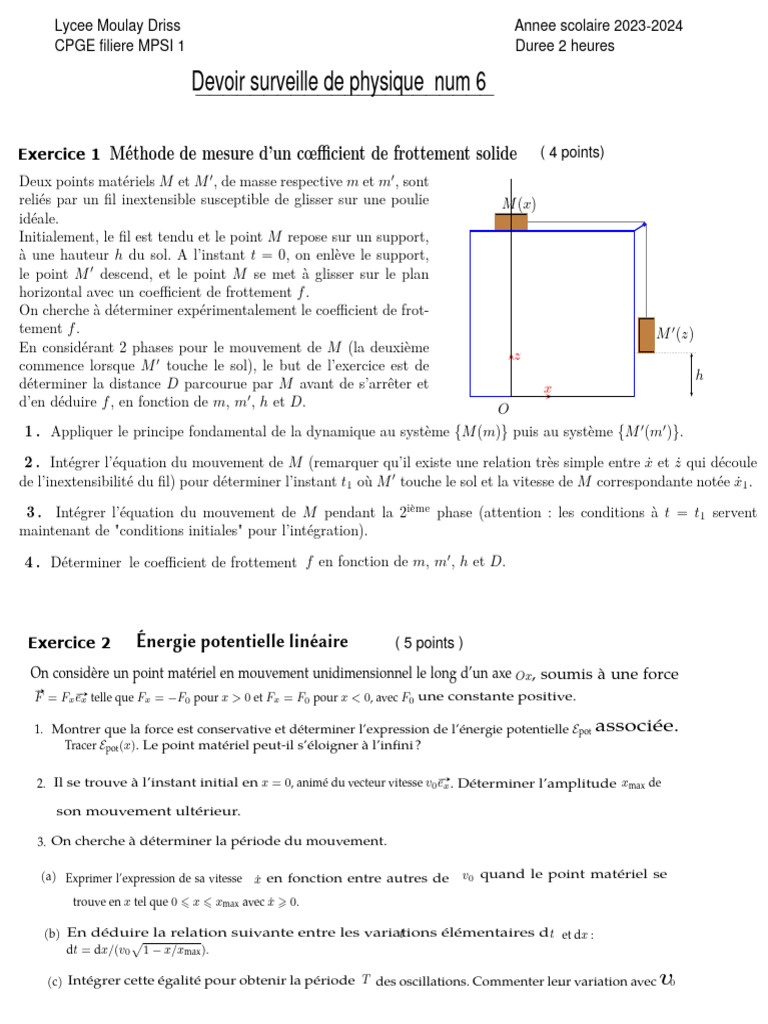

Lycee Moulay Driss Annee scolaire 2023-2024

CPGE filiere MPSI 1 Duree 2 heures

Devoir surveille de physique num 6

______________________

Exercice 1 Méthode de mesure d’un cœfficient de frottement solide ( 4 points)

Deux points matériels M et M ′ , de masse respective m et m′ , sont
reliés par un fil inextensible susceptible de glisser sur une poulie M (x)
idéale.
Initialement, le fil est tendu et le point M repose sur un support,
à une hauteur h du sol. A l’instant t = 0, on enlève le support,
le point M ′ descend, et le point M se met à glisser sur le plan
horizontal avec un coefficient de frottement f .
On cherche à déterminer expérimentalement le coefficient de frot-
tement f . M ′ (z)
En considérant 2 phases pour le mouvement de M (la deuxième
z
commence lorsque M ′ touche le sol), le but de l’exercice est de
h
déterminer la distance D parcourue par M avant de s’arrêter et x
d’en déduire f , en fonction de m, m′ , h et D. O
1 . Appliquer le principe fondamental de la dynamique au système {M (m)} puis au système {M ′ (m′ )}.

2 . Intégrer l’équation du mouvement de M (remarquer qu’il existe une relation très simple entre ẋ et ż qui découle
de l’inextensibilité du fil) pour déterminer l’instant t1 où M ′ touche le sol et la vitesse de M correspondante notée ẋ1 .

3 . Intégrer l’équation du mouvement de M pendant la 2ième phase (attention : les conditions à t = t1 servent
maintenant de "conditions initiales" pour l’intégration).

4 . Déterminer le coefficient de frottement f en fonction de m, m′ , h et D.

Exercice 2 Énergie potentielle linéaire ( 5 points )

On considère un point matériel en mouvement unidimensionnel le long d’un axe Ox, soumis à une force
#»
F = Fx e#»
x telle que Fx = −F0 pour x > 0 et Fx = F0 pour x < 0, avec F0 une constante positive.

1. Montrer que la force est conservative et déterminer l’expression de l’énergie potentielle Epot associée.
Tracer Epot (x). Le point matériel peut-il s’éloigner à l’infini ?

2. Il se trouve à l’instant initial en x = 0, animé du vecteur vitesse v0 e#»

x . Déterminer l’amplitude xmax de

son mouvement ultérieur.

3. On cherche à déterminer la période du mouvement.

(a) Exprimer l’expression de sa vitesse ẋ en fonction entre autres de v0 quand le point matériel se

trouve en x tel que 0 6 x 6 xmax avec ẋ > 0.

(b) En déduire p
la relation suivante entre les variations
t élémentaires d t et dx :
dt = dx/(v0 1 − x/xmax ).

(c) Intégrer cette égalité pour obtenir la période T des oscillations. Commenter leur
. variation avec v 0
 Exercice 3 Principe de fonctionnement du cyclotron : des dés … ( 10 points )

1. Représenter,

 en justifiant, au point A de


la trajectoire de l’ion injecté dans le cyclotron, le vecteur
vitesse v de l’ion et la force magnétique Fm qui s’exerce sur l’ion. Représenter le champ magnétique



B , dans l’hypothèse où la charge q de l’ion est positive.


2. Montrer que l’action du champ B ne
permet pas d’accroître l’énergie
cinétique de l’ion.

3. Démontrer que dans un « D », dans l’hypothèse où

le champ magnétique est uniforme et constant, le A
mouvement de l’ion est circulaire uniforme et expri
mer le rayon de la trajectoire en fonction de m
(masse de l’ion), v (module de la vitesse de l’ion), q et B.
4. Montrer que la durée de passage dans un demi-cyl
indre, notée tp , ne dépend pas de v.

Pour accroître l’énergie cinétique de l’ion, on uti


lise l’action du champ électrique résultant E de latension u u
appliquée entre les deux « D ». On considère que p
endant la durée très courte de passage de l’ion d’un « D » à l’autre, la tension u reste constante.
5. Déterminer, en fonction de q et u les expressions des variations de l’énergie cinétique de l’ion lors de
la traversée de l’espace entre les deux « D ».
6. Un ion est injecté dans la zone d’accélération avec une vitesse nulle. Quelle est sa vitesse v1 au
moment de la pénétration dans le premier « D » et q uel est le rayon R1 de la première trajectoire semi-circulaire ?
7. Quelle doit être la fréquence d’oscillation de cette tension u ( t ) permettant d’obtenir une accélération
de l’ion à chaque passage dans l’intervalle entre les deux « D ».
8. Après chaque passage dans l’intervalle entre les deux « D », la vitesse de la particule ainsi que le
rayon R de sa trajectoire dans un « D » augmentent. Déterminer les suites vk et Rk , l’indice k étant
incrémenté d’une unité à chaque demi-tour.
9. Lorsque ce rayon finit par atteindre le rayon RD d’un « D », l’ion est alors éjecté du cyclotron.
Exprimer en fonction de m, q, B et RD l’énergie cinétique Ek de l’ion lors de son éjection.

10. Application numérique. Calculer, en joule, puis en MeV, l’énergie cinétique Ek d’un ion zinc Zn11+
(onze plus) sachant que : B = 1, 67 T ; m = 1, 06 × 10−25 kg ; RD = 0, 465 m ; e = 1, 60 × 10−19 C .
 Correction du ds6

Correction de l’exercice2
dEpot Epot
1. On a Fx = − . Pour x > 0, on peut donc choi-
dx
sir Epot = F0 x. Pour x < 0, on aura Epot = −F0 x.
On a finalement Epot = F0 |x|, représentée sur la Fi- U0
gure 7. L’énergie potentielle tend vers l’infini quand
x s’éloigne à l’infini. Un point matériel sera donc
toujours dans un état lié. x
0 x0
Remarquons que la force n’est pas définie en x = 0. Une étude plus fine du modèle au voisinage de
x = 0 permettrait de résoudre cette discontinuité.

2. On écrit la conservation de l’énergie mécanique entre l’état initial (x = 0, ẋ = v0 ) et la position extrê-

male (x = xmax , ẋ = 0). On a :

1 mv02
mv02 = F0 xmax soit : xmax = .
2 2F0

3. (a) On écrit la même relation avec pour état final (x 6 xmax , ẋ > 0). On obtient :

1 1 2F0 x
mv02 = mẋ2 + F0 x soit : ẋ2 = v02 − .
2 2 m

√
(b) Tant que ẋ > 0, on a ẋ = ẋ2 , on peut donc écrire :

dx dx dx dx
ẋ = soit : dt = = r = q .
dt ẋ 2F0 x v0 1 − x
v0 1 − mv02 xmax

(c) En posant y = x/xmax , on a dx = xmax dy. De plus le mouvement du point matériel de x

xmaxR/xmax √
à xmax correspond à un quart de période, on a donc : T4 = (xmax /v0 ) dy/ 1 − y
√ √ 0
primitive de 1/ 1 − y est −2 1 − y, on en déduit :

4xmax h p i1 8xmax 4mv0

T = −2 1 − y = = .
v0 y=0 v0 F0

On constate qu’elle dépend de l’énergie du mouvement par l’intermédiaire de v0

ne sont pas harmoniques.
 Correction du ds6

Principe de fonctionnement du cyclotron : des dés …

1. Représenter,

 en justifiant, au point A de


la trajectoire de l’ion injecté dans le cyclotron, le vecteur
vitesse v de l’ion et la force magnétique Fm qui s’exerce sur l’ion. Représenter le champ magnétique



B , dans l’hypothèse où la charge q de l’ion est positive.
D’abord, on place le vecteur vitesse,
tangentiel à la trajectoire, dans le sens
de parcourt indiqué.
Ensuite, on indique la présence d’une

force centrale centripète, nécessaire v
pour produire le mouvement de
rotation. A
Enfin, d’après le loi de force de








Lorentz Fm = qv ∧ B , on en déduit Fm


que le champ magnétique est B
orthogonal au dé et dirigé vers
l’arrière.



2. Montrer que l’action du champ B ne
permet pas d’accroître l’énergie
cinétique de l’ion.
La puissance développée par la force
magnétique est nulle :
( )








P = Fm ⋅ v = qv ∧ B ⋅ v = 0
Cette force ne travaille pas et donc, selon le théorème de l’énergie cinétique, sous l’action de cette
force l’énergie cinétique de l’ion ne saurait varier.
3. Démontrer que dans un « D », dans l’hypothèse où le champ magnétique est uniforme et constant, le
mouvement de l’ion est circulaire uniforme et exprimer le rayon de la trajectoire en fonction de m
(masse de l’ion), v (module de la vitesse de l’ion), q et B.








Fm = qv ∧ B = − qvB er . La force est centrale et de module constant (puisque v est constant). D’après
le principe fondamental de la dynamique, l’accélération de l’ion est donc centrale et constante :




 F qvB

 v 2


a = m =− er = − er . Le mouvement est donc circulaire uniforme sur un trajectoire de rayon R
m m R
mv
tel que : R =
qB
4. Montrer que la durée de passage dans un demi-cylindre, notée tp , ne dépend pas de v.



Pour accroître l’énergie cinétique de l’ion, on utilise l’action du champ électrique E résultant de la
tension u appliquée entre les deux « D ». On considère que pendant la durée très courte de passage de
l’ion d’un « D » à l’autre, la tension u reste constante.
5. Déterminer, en fonction de q et u les expressions des variations de l’énergie cinétique de l’ion lors de
la traversée de l’espace entre les deux « D ».





La particule chargée subit alors une force électrique Fe = qE considérée comme constante. Le travail
de cette force est donc proportionnel à la circulation du champ électrique, laquelle définit la tension u
entre les deux D. Ce travail est égal à la variation de l’énergie cinétique de la particule :







W = Fe ⋅  = qE ⋅  = qu = ∆Ek

6. Un ion est injecté dans la zone d’accélération avec une vitesse nulle. Quelle est sa vitesse v1 au
moment de la pénétration dans le premier « D » et quel est le rayon R1 de la première trajectoire
semi-circulaire ?
1 2
L’énergie cinétique au moment de la pénétration dans le premier D a pour expression qu = mv1 et
2
2qu
donc v1 = .
m
mv1 2mu
Le rayon de la première trajectoire semi-circulaire est donc : R1 = =
qB qB 2

7. Quelle doit être la fréquence d’oscillation de cette tension u ( t ) permettant d’obtenir une accélération
de l’ion à chaque passage dans l’intervalle entre les deux « D ».
À chaque intervalle de temps tp , le champ électrique doit être inversé et cela doit donc correspondre à
T 1 1
une demi-période d’oscillation : tp = = soit f =
2 2f 2tp

8. Après chaque passage dans l’intervalle entre les deux « D », la vitesse de la particule ainsi que le
rayon R de sa trajectoire dans un « D » augmentent. Déterminer les suites vk et Rk , l’indice k étant
incrémenté d’une unité à chaque demi-tour.
1
À chaque demi-tour, l’energie cinétique est incrémentée de la valeur qu : mvk2 = kqu
2
2kqu mv 2kmu
On en déduit vk = et donc Rk = k =
m qB qB 2

9. Lorsque ce rayon finit par atteindre le rayon RD d’un « D », l’ion est alors éjecté du cyclotron.
Exprimer en fonction de m, q, B et RD l’énergie cinétique Ek de l’ion lors de son éjection.
2kmu qB 2 RD2 q 2 B 2 RD2
L’énergie Ek aura pour valeur Ek = kqu avec RD = , soit k = et Ek =
qB 2 2mu 2m
