11/10/2020

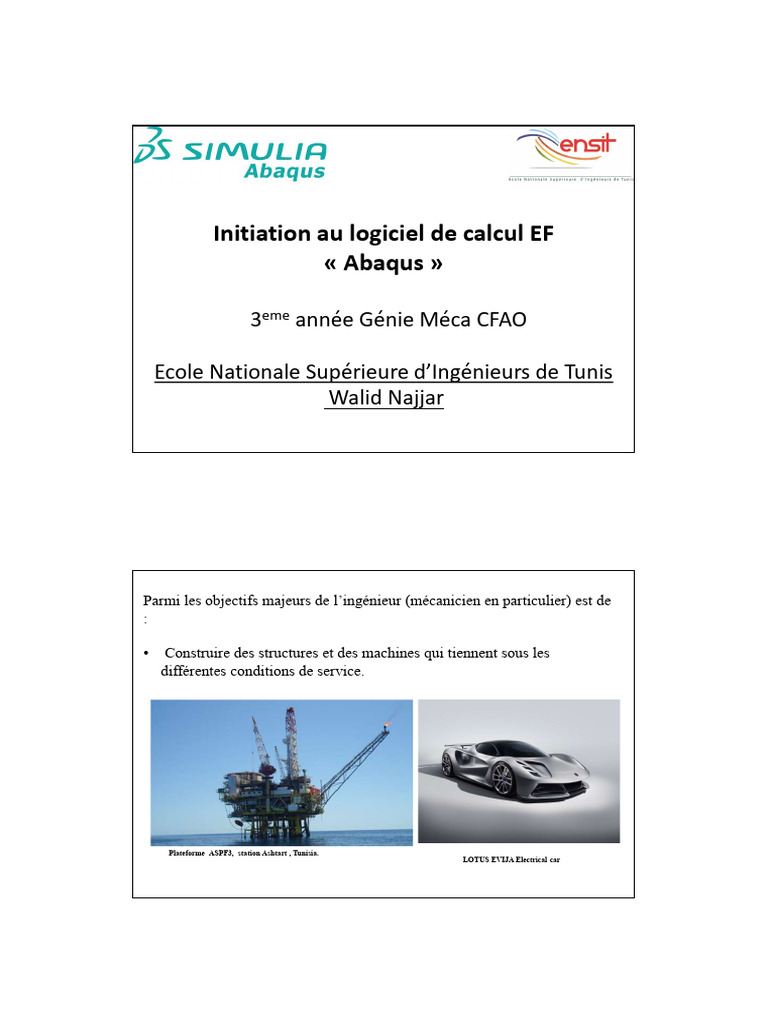

Initiation au logiciel de calcul EF

« Abaqus »

3eme année Génie Méca CFAO

Ecole Nationale Supérieure d’Ingénieurs de Tunis

Walid Najjar

Parmi les objectifs majeurs de l’ingénieur (mécanicien en particulier) est de

:

• Construire des structures et des machines qui tiennent sous les

différentes conditions de service.

Plateforme ASPF3, station Ashtart , Tunisia.

LOTUS EVIJA Electrical car

1
 11/10/2020

• Fabriquer à moindre coût des pièces de bonne qualité.

Ustensile de cuisine : poêle

Panneaux de carrosserie automobile

Hélice de propulsion

Pour réussir leurs tâches, les ingénieurs procédaient au passé

pour concevoir le système où la structure optimale, à des
expérimentations de type essais et corrections (trials and errors)
ou / et à des calculs analytiques.
Utilisant ces démarches, des inconvénients existent :
• Les expérimentations sont généralement coûteuses.

• La validité des modèles analytiques est limitée à des cas

simple qui ne reflètent plus la majorité des cas réels de plus
en plus complexes.

SOLUTION ???

2
 11/10/2020

Depuis le second moitié du 20iémme siècle ;

• Développement des méthodes numériques.

• Développement des moyens informatiques (depuis les années

70).

Une nouvelle approche est apparue : Méthode des éléments finis

Les éléments finis:

• La méthode des éléments finis (MÉF) est une démarche
permettant une résolution numérique approchée des problèmes
de physique (notamment de mécanique) formulés par des
équations aux dérivées partielles (EDP) :

 Statique et dynamique des Solides et Structures .

 Statique et dynamique des Fluides .
 Analyse thermique et thermomécanique .
 Analyse électromagnétique et acoustique
…

3
 11/10/2020

• Cette méthode permet de déterminer une solution

approchée sur un domaine spatial, c'est-à-dire qui
permet de calculer sous des conditions imposées, des
champs :

 Scalaires (Températures …)
 Vecteurs ( Déplacements, Vitesses …)
 Tenseurs ( Contraintes, Déformations …)
 …

Formulation d’un problème d’un milieu continu

Soumis à un ensemble de conditions aux limites:

• De type déplacement imposé : appelés conditions essentielles ou de

Dirichlet.

• De type force imposée: appelés conditions naturelles ou de Neumann.

4
 11/10/2020

Pour un milieu continu, cela est associé à :

• Une équation d’équilibre (on considère un cas statique) ;

𝑑𝑖𝑣 𝝈 + 𝑓⃗ = 0 en uniaxial +𝑓 =0
• Une loi de comportement (on considéré un cas élastique linéaire) ;

𝝈 = 𝑪: 𝜺 en uniaxial 𝜎 = 𝐸𝜀

• Les relations de compatibilité cinématiques (on considéré l’hypotèse de

petites déformations) ;

𝜺= [𝑔𝑟𝑎𝑑 𝑢 + ( 𝑔𝑟𝑎𝑑 𝑢 ] en uniaxial 𝜀 =

En chaque point de C :

- Quel déplacement u ??
- Quelle déformation ??
- Quelle contrainte
- …

5
 11/10/2020

Discrétisation :

Nomenclature:
Elément
Nœud

Principaux types d’éléments dans Abaqus :

6
 11/10/2020

La construction de la formulation différentielle se fait utilisant

généralement 2 méthodes :

Le développement à partir des Utilisation de la formulation

équations locales associée à des variationelle issue des équilibres
conditions aux limites d’une énergétiques
formulation variationelle faible

7
 11/10/2020

La démarche classique de résolution d’un

problème EF statique linéaire comporte
généralement six phases distinctes : :  Discrétisation spatiale

 Ecriture des équations élémentaires, et détermination de

la matrice de rigidité élémentaire (au niveau de chaque
élément).
Assemblage de la matrice de rigidité globale de la
structure.

Application des conditions aux limites.

Résolution du système global[𝐾]{𝑈}={𝑓} .

Calcul des déformations, des contraintes et affichage des

résultats.
