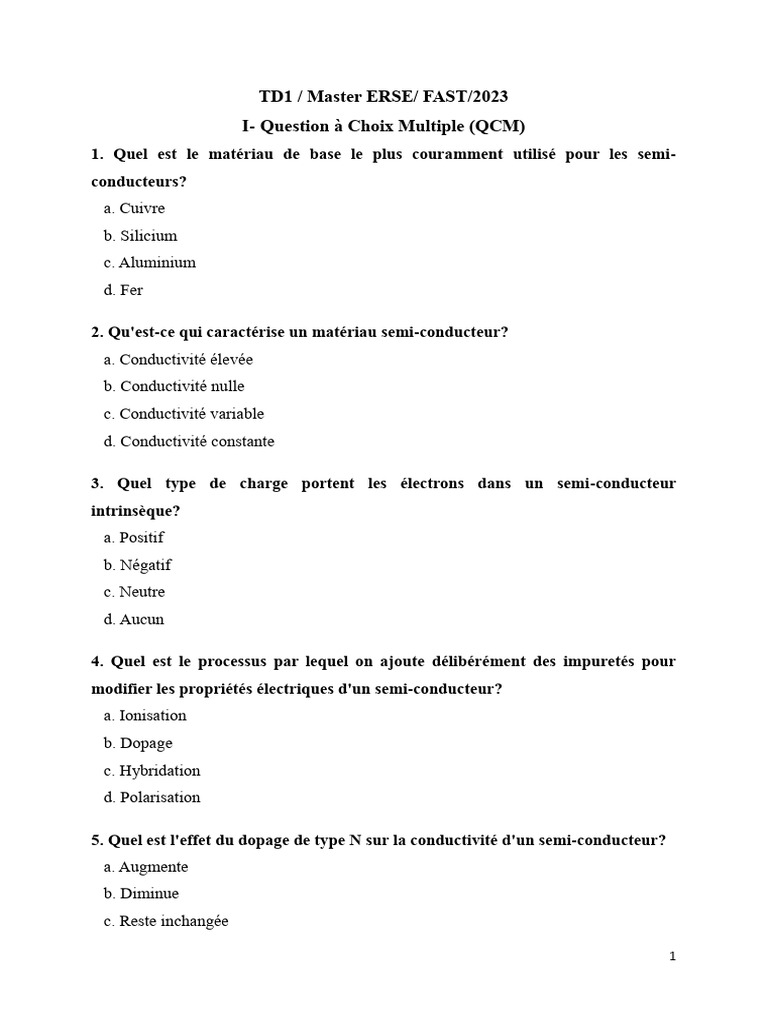

TD1 / Master ERSE/ FAST/2023

I- Question à Choix Multiple (QCM)

1. Quel est le matériau de base le plus couramment utilisé pour les semi-
conducteurs?
a. Cuivre
b. Silicium
c. Aluminium
d. Fer

2. Qu'est-ce qui caractérise un matériau semi-conducteur?

a. Conductivité élevée
b. Conductivité nulle
c. Conductivité variable
d. Conductivité constante

3. Quel type de charge portent les électrons dans un semi-conducteur

intrinsèque?
a. Positif
b. Négatif
c. Neutre
d. Aucun

4. Quel est le processus par lequel on ajoute délibérément des impuretés pour
modifier les propriétés électriques d'un semi-conducteur?
a. Ionisation
b. Dopage
c. Hybridation
d. Polarisation

5. Quel est l'effet du dopage de type N sur la conductivité d'un semi-conducteur?

a. Augmente
b. Diminue
c. Reste inchangée

1
 d. Annule

6. Quel est l'effet du dopage de type P sur la conductivité d'un semi-conducteur?

a. Augmente
b. Diminue
c. Reste inchangée
d. Annule

7. Quelle impureté est généralement ajoutée pour créer un semi-conducteur de

type N?
a. Phosphore
b. Aluminium
c. Bore
d. Silicium

8. Quelle impureté est généralement ajoutée pour créer un semi-conducteur de

type P?
a. Phosphore
b. Aluminium
c. Bore
d. Silicium

9. Qu'est-ce qu'un trou dans le contexte des semi-conducteurs?

a. Un défaut de cristal
b. Un électron excité
c. Un manque d'électron
d. Un excès d'électron

10. Quel est le principal mécanisme de transport des charges dans un semi-
conducteur?
a. Conduction par électrons libres
b. Conduction par trous
c. Les deux

2
 d. Aucun des deux

11. Quel est le terme utilisé pour décrire la bande d'énergie située au-dessus de la
bande de valence, où les électrons peuvent facilement se déplacer?
a. Bande interdite
b. Bande de conduction
c. Bande d'énergie
d. Bande excité

12. Comment la température affecte-t-elle généralement la conductivité d'un

semi-conducteur intrinsèque?
a. Augmente avec la température
b. Diminue avec la température
c. Reste inchangée
d. Varie de manière aléatoire

13. Quel type de semi-conducteur est généralement utilisé dans les dispositifs
électroniques modernes?
a. Intrinsèque
b. Extrinsèque de type N
c. Extrinsèque de type P
d. Tous les types

14. Qu'est-ce que la jonction PN dans un semi-conducteur?

a. Une connexion filaire
b. Une interface entre les régions de dopage de type P et N
c. Un circuit imprimé
d. Un interrupteur électronique

15. Quel est l'effet de la tension inverse sur une jonction PN?
a. Augmente la conductivité
b. Diminue la conductivité
c. N'a aucun effet

3
 d. Change le type de semi-conducteur

16. Quelle est la fonction principale d'un transistor dans un circuit électronique?
a. Amplification du signal
b. Stockage de l'énergie
c. Conversion de fréquence
d. Filtrage du signal

17. Comment la lumière peut-elle affecter un semi-conducteur?

a. Aucun effet
b. Crée des trous
c. Génère des électrons libres
d. Change la bande interdite

18. Quel est le principal avantage des dispositifs à semi-conducteurs par rapport
aux dispositifs à tubes électroniques?
a. Plus légers et plus petits
b. Moins chers
c. Plus durables
d. Tous les choix ci-dessus

19. Quelle est la fonction principale d'un diode?

a. Amplification du signal
b. Conversion de fréquence
c. Redressement du courant

d. Stockage de l'énergie

20. Comment le dopage affecte-t-il la bande interdite d'un semi-conducteur?

a. L'élargit
b. La rétrécit
c. Aucun effet
d. La supprime

4
II- Redressement non commandé : redressement monoalternance

La tension u est sinusoïdale alternative.

D est une diode supposée parfaite (tension de seuil nulle).
La charge est une résistance R.
1- Quel est l'état de la diode quand u > 0 ?
En déduire la relation entre v et u.
2- Quel est l'état de la diode quand u < 0 ?
En déduire la tension v.
3- Tracer u et v en concordance de temps.
4- Montrer que la valeur moyenne de la tension v est :

On rappelle que :

5- Application numérique
La valeur efficace de la tension u est de 10 V.
R = 220 W.
Calculer < v > et < i >.
Calculer la valeur efficace de la tension v.
On rappelle que :

III- Redressement non commandé : Pont de Graëtz monophasé

Le montage redresseur ci-dessous est alimenté par le secondaire d'un transformateur
qui fournit une tension sinusoïdale v :

5
Les diodes sont supposées parfaites (tension de seuil nulle).
1-1- Calculer la période, la valeur efficace et la valeur maximale de cette tension.
Dessiner le chronogramme v(t).
Donnée : le rapport de transformation du transformateur est de 0,21.

1-2- La charge est une résistance RC = 17 W.

Représenter en concordance de temps la tension aux bornes de la charge u(t) et la
tension v(t).
Indiquer les intervalles de conduction des diodes.

1-3- Calculer la valeur moyenne < u > de u.

Dessiner le chronogramme i(t).
En déduire la valeur moyenne < i > du courant dans la résistance.

1-4- Calculer la puissance consommée par la résistance.

2- La charge du pont est maintenant constituée par l'induit d'un moteur à courant
continu à excitation indépendante, en série avec une bobine de lissage de résistance
interne négligeable et d’inductance suffisante pour que le courant d'induit soit
considéré comme constant :
I = 2,5 A.

2-1- On admet que les intervalles de conduction des diodes ne sont pas modifiés.
En déduire la forme de la tension u et sa valeur moyenne < u >.

6
2-2- Quelle est la relation entre les valeurs instantanées des tensions u, uL aux bornes
de la bobine et um aux bornes de l'induit du moteur ?

2-3- Justifier que < uL> = 0 V.

En déduire la valeur moyenne < um > de um.

2-4- L'induit du moteur ayant une résistance R = 1 W, calculer la valeur de sa f.e.m. E.

2-5- Calculer la puissance consommée par l’induit du moteur.

Bonne réflexion !!!
