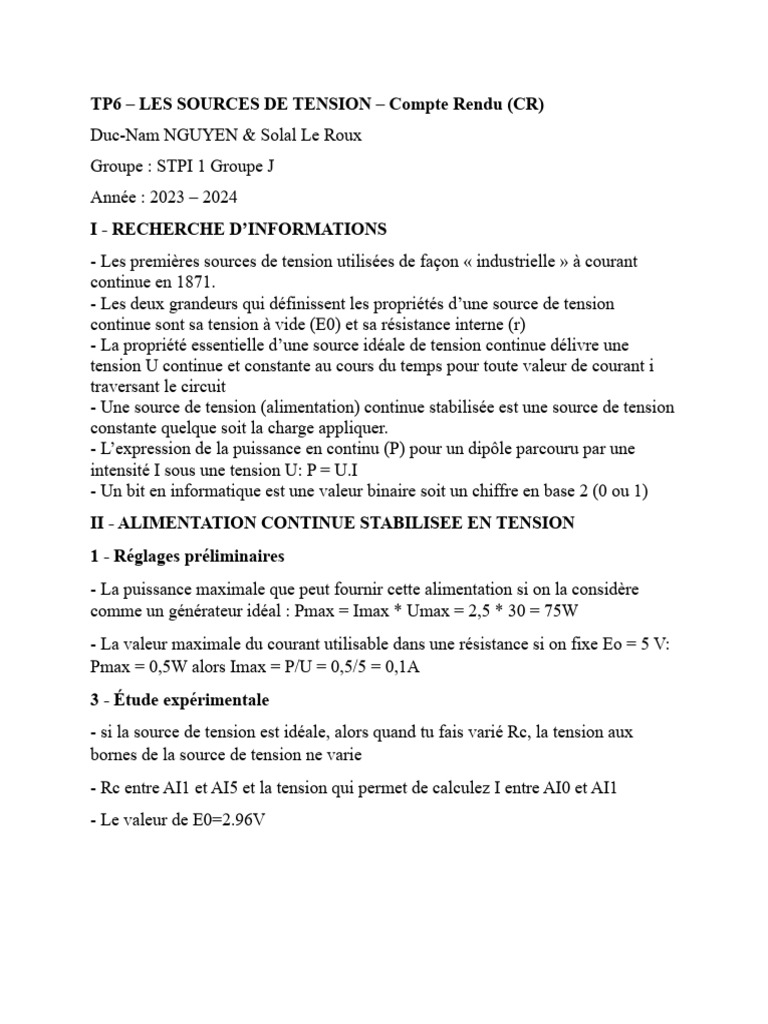

TP6 – LES SOURCES DE TENSION – Compte Rendu (CR)

Duc-Nam NGUYEN & Solal Le Roux

Groupe : STPI 1 Groupe J
Année : 2023 – 2024
I - RECHERCHE D’INFORMATIONS
- Les premières sources de tension utilisées de façon « industrielle » à courant
continue en 1871.
- Les deux grandeurs qui définissent les propriétés d’une source de tension
continue sont sa tension à vide (E0) et sa résistance interne (r)
- La propriété essentielle d’une source idéale de tension continue délivre une
tension U continue et constante au cours du temps pour toute valeur de courant i
traversant le circuit
- Une source de tension (alimentation) continue stabilisée est une source de tension
constante quelque soit la charge appliquer.
- L’expression de la puissance en continu (P) pour un dipôle parcouru par une
intensité I sous une tension U: P = U.I
- Un bit en informatique est une valeur binaire soit un chiffre en base 2 (0 ou 1)
II - ALIMENTATION CONTINUE STABILISEE EN TENSION
1 - Réglages préliminaires
- La puissance maximale que peut fournir cette alimentation si on la considère
comme un générateur idéal : Pmax = Imax * Umax = 2,5 * 30 = 75W
- La valeur maximale du courant utilisable dans une résistance si on fixe Eo = 5 V:
Pmax = 0,5W alors Imax = P/U = 0,5/5 = 0,1A
3 - Étude expérimentale
- si la source de tension est idéale, alors quand tu fais varié Rc, la tension aux
bornes de la source de tension ne varie
- Rc entre AI1 et AI5 et la tension qui permet de calculez I entre AI0 et AI1
- Le valeur de E0=2.96V
III - ETUDE D'UNE SOURCE REELLE DE TENSION CONTINUE
1 - Mesure de sa tension à vide : E0
- Résistance interne du volmètre est nul
- Selon la loi des Mailles U=E0
- E0=2,96 V +- 0,004
2 - Mesure de sa résistance interne - Méthode de la "mitension".
- le valeur de E0 est changé car ce ne plus un source idéale mais un source réel.
- Rc (U = Eo/2) = 51
- Delta U = 0,00324
- Rc (à vide)=51.18

√( )(
∆ Rc 2
)(
∆ E0 2
) √(
∆U 2
)(
0.302 2
) (
2.96 2
)
2
∆r 0.00324
- = + 2 + 2 = + 2. + 2.
r Rc E0 U 51.18 0.004 1.48
= 0.026 = 3%
- r =51.18→ ∆ r =1.33
IV - TRACE DE LA CARACTERISTIQUE D’UNE SOURCE REELLE DE
TENSION
U (V) I (mA) Rc
0.59457 46.484 10
0.9118 40.057 20
1.1535 35.184 30
1.3413 31.383 40
1.4966 28.315 50
1.619 25.787 60
1.7233 23.686 70
1.8122 21.9 80
1.8888 20.366 90
1.9546 19.044 100
2.7676 2.7069 1000

- r=0.0496 kOhms = 49,6 Ohms et E0=2,9 V

- les 2 valeurs sont proches
