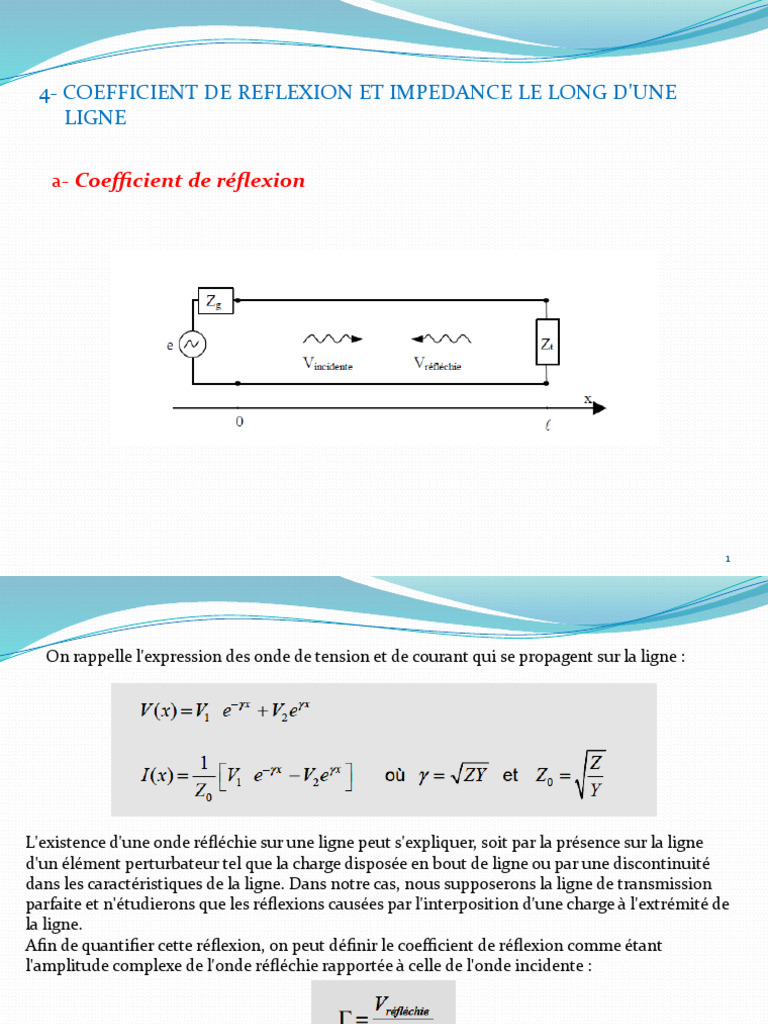

4- COEFFICIENT DE REFLEXION ET IMPEDANCE LE LONG D'UNE

LIGNE

a- Coefficient de réflexion

1
 On rappelle l'expression des onde de tension et de courant qui se propagent sur la ligne :

L'existence d'une onde réfléchie sur une ligne peut s'expliquer, soit par la présence sur la ligne
d'un élément perturbateur tel que la charge disposée en bout de ligne ou par une discontinuité
dans les caractéristiques de la ligne. Dans notre cas, nous supposerons la ligne de transmission
parfaite et n'étudierons que les réflexions causées par l'interposition d'une charge à l'extrémité de
la ligne.
Afin de quantifier cette réflexion, on peut définir le coefficient de réflexion comme étant
l'amplitude complexe de l'onde réfléchie rapportée à celle de l'onde incidente :

Ce coefficient de réflexion dépend bien sur de la position sur la ligne.

2
 c'est-à-dire

b- Impédance sur la ligne

En bout de ligne, on sait relier la tension et le courant par l'impédance complexe.

Zt = Vt/It
où Vt et It sont respectivement la tension et le courant sur la charge placée en bout de ligne,
c'est-à-dire en x=ℓ 
De la même façon, on peut définir l'impédance en un endroit quelconque de la ligne comme
suit :

3
c'est-à-dire :

On définit l'impédance réduite z(x) de Z(x) comme étant :

et donc :

4
Du point de vue d'un observateur situé à gauche de l'abscisse x, si on remplace le tronçon de
ligne situé à droite d'un plan d'abscisse x terminée par la charge Zt par l'impédance Z(x),
rien ne change. L'impédance Z(x) est l'impédance équivalente de tout ce qui se trouve à
droite de x. Cela est représenté sur la figure suivante.
On dit encore que Z(x) est l'impédance ramenée en x de Zt le long de la ligne.

5
b- Relation entre l'impédance et le coefficient de réflexion

vu que c'est-à-dire :

or on a vu que :

d'où la relation entre G(x) et z(x) : ou

En bout de ligne, en, la relation devient

6
la propagation guidée

7
Un guide d'onde est une "canalisation" métallique cylindrique soit vide soit
remplie d'un diélectrique, où peuvent se propager des OEM

La propagation des OEM dans le guide d'onde est soumise à certaines conditions
et elle diffère alors de la propagation des OEM libres
Pour un guide d'onde de géométrie donnée, propagation si w > wc
® pulsation de coupure
® la vitesse dépend alors de la pulsation
® phénomène de dispersion (v¹c=w/k)

Autre particularité, E et/ou B peuvent avoir une composante longitudinale

8
 1- Cas d'un guide rectangulaire

Considérons un guide d'onde à parois rectangulaires orienté comme suit :

Rappelons les conditions aux limites des 2 champs :

9
 Choisissons intuitivement 1 champ qui devrait pouvoir se propager ds ce guide:

Onde polarisée suivant Oy, se propageant suivant Oz et E s'annule en x = 0 et a

D'autre part notons les composantes en y = 0 et y = b sont nulles également
Cherchons B et la relation qui lie w et kg

Equations de Maxwell :

10
11
1 - On voit bien que :
* Bx s'annule en x = 0 et a
* By étant toujours nulle,
⇒ les conditions aux limites sont respectées

2 - La dernière relation montre que :

Cette relation porte le nom de : relation de dispersion

est la vitesse de phase qui n'est plus constante ® dispersion

d'autre part l'OEM ne peut se propager que si :

12
a) Modes de propagation

A - Mode Transversal électrique : TE

OEM pour les quelles la composante

B - Mode Transversal magnétique : TM

OEM pour les quelles la composante

C - Mode Transversal Electromagnétique : TEM

D'après les équations générales précédentes, si

on a :

® pas de dispersion
On montre que ce type d'OEM ne peut exister que si le guide contient un ou
plusieurs conducteurs à l'intérieur.
13
