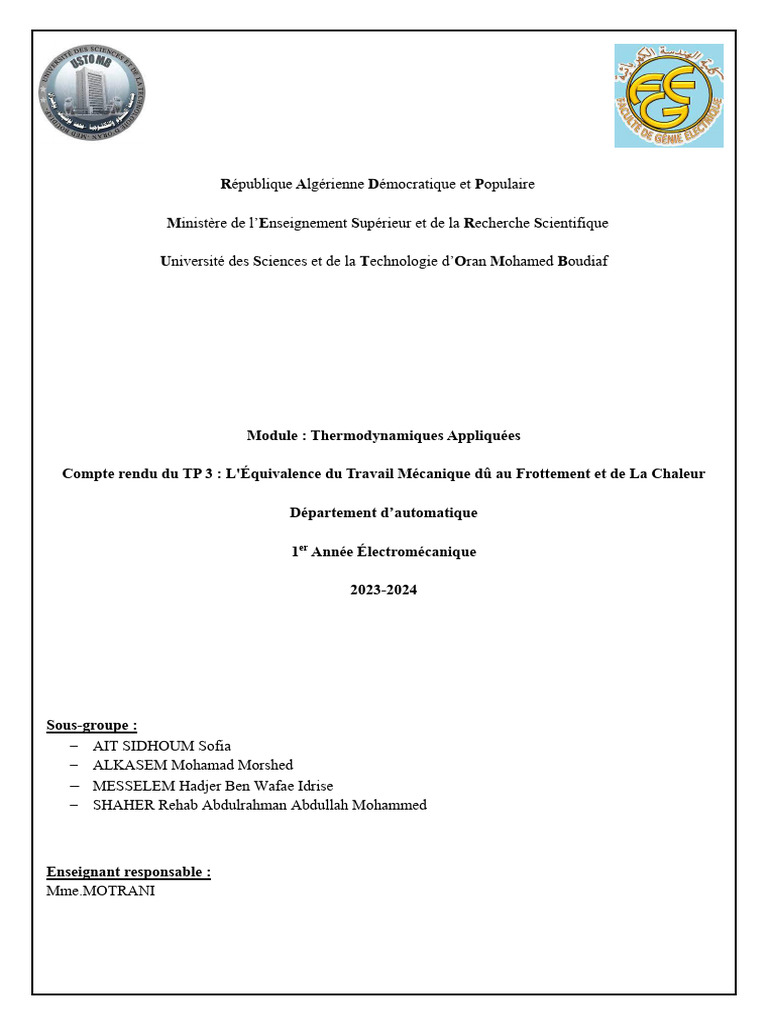

République Algérienne Démocratique et Populaire

Ministère de l’Enseignement Supérieur et de la Recherche Scientifique

Université des Sciences et de la Technologie d’Oran Mohamed Boudiaf

Module : Thermodynamiques Appliquées

Compte rendu du TP 3 : L'Équivalence du Travail Mécanique dû au Frottement et de La Chaleur

Département d’automatique

1er Année Électromécanique

2023-2024

Sous-groupe :
− AIT SIDHOUM Sofia
− ALKASEM Mohamad Morshed
− MESSELEM Hadjer Ben Wafae Idrise
− SHAHER Rehab Abdulrahman Abdullah Mohammed

Enseignant responsable :
Mme.MOTRANI
 I. Introduction
L'équivalence du travail mécanique dû au frottement et à la chaleur est un concept fondamental en
physique, en particulier dans le domaine de la thermodynamique. Lorsqu'un travail mécanique est effectué
sur un système, par exemple en appliquant une force qui entraîne un déplacement, de l'énergie est transféré
au système. Si ce travail est effectué contre des forces de frottement, l'énergie est souvent dissipée sous
forme de chaleur

II. Appareil Utilisée

Dispositif de mesure de l’équivalent de chaleur (1002659) Cylindre en aluminium
Ce dispositif de mesure permet d’indiquer l’équivalence du travail de frottement mécanique
(Nm), de l’énergie électrique (Ws) et de la chaleur (J). Les valeurs déterminées en Nm et Ws coïncident
à env. 2%. Cette équivalence étant sous-entendue, on peut déterminer la capacité thermique spécifique
de l’aluminium et du cuivre. Grâce à la construction robuste avec un compte-tours intégré et un arbre
à double roulement à billes, les expériences peuvent être réalisées très simplement. Pour mesurer la
température, on utilise une résistance à coefficient de température négatif (NTC), qui est range
sûrement dans un boîtier en aluminium. Ce boîtier s’encoche dans le cylindre et ne peut donc pas en
ressortir par inadvertance.

Figure(1) : Dispositif de mesure de l’équivalent de chaleur

III. Caractéristiques techniques de cylindre de frottement

Diamètre D : 48 mm
Cylindre en aluminium : Masse mA = 249 g
Capacité thermique spécifique CA = 0.86 kJ/kg K
Diamètre du cylindre où se produit le frottement Df = 45.75 mm
Poids principal (par ex. seau d’eau) mH = 5.5 kg
Température ambiante TU = 15.12°C
217
Avec l’équation suivante : 𝑇 = − 151
𝑅0.13

Dans ce cas, R doit être en k pour obtenir T en °C. Cette équation coïncide à ± 0,05°C près aux
indications du tableau du constructeur de la résistance NTC dans une gamme entre 10°C et 40°C
IV. Evaluation de l’expérience
Le travail W est défini comme le produit de la force F et du parcours s
𝑊 =𝐹∗𝑠
Lors du frottement la force 𝐹 = 𝑚𝐻 . 𝑔 (g représente l’accélération de la pesanteur) agit le long du
parcours
𝑠 = 𝑛. 𝜋. 𝐷𝑓

Donc 𝑊 = 𝑚𝐻 . 𝑔 . 𝑛. 𝜋. 𝐷𝑓

La chaleur accumulée dans le cylindre Q résulte de la

différence de température (T2 – T1) et de la capacité thermique
spécifique
Δ𝑄 = 𝐶𝐴 . 𝑚𝐴 (𝑇2 – 𝑇1 )
Pour n= 100
𝑊 = 5.5 ∗ 9.81 ∗ 100 ∗ 𝜋 ∗ 45.75 ∗ 10−3 ⟹ 𝑊 = 775.48 𝑁𝑚
𝑅1 = 6.44 ⟹ 𝑇1 = 19.33
𝑅2 = 5.53 ⟹ 𝑇2 = 22.74
∆𝑄 = 0.86 ∗ 0.249 ∗ (22.74 − 19.33) ⟹ ∆𝑄 = 0.730𝐽

V. Conclusion
En conclusion, le principe d'équivalence entre le travail mécanique et la chaleur constitue une
pierre angulaire de l'étude de la physique, en particulier de la thermodynamique. Il souligne le concept
de conservation de l'énergie, illustrant le fait que lorsqu'un travail est effectuée sur un système, par
exemple par l'application d'une force, l'énergie n'est pas perdue mais plutôt transférée. Dans les
scénarios impliquant des frottements, cette énergie se manifeste sous forme de chaleur. Cette
compréhension fondamentale facilite l'analyse des transformations énergétiques et de l'efficacité de
divers systèmes, des machines simples aux processus industriels complexes. Elle rappelle
l'interconnexion des différentes formes d'énergie et l'applicabilité universelle des lois de la
thermodynamique.
