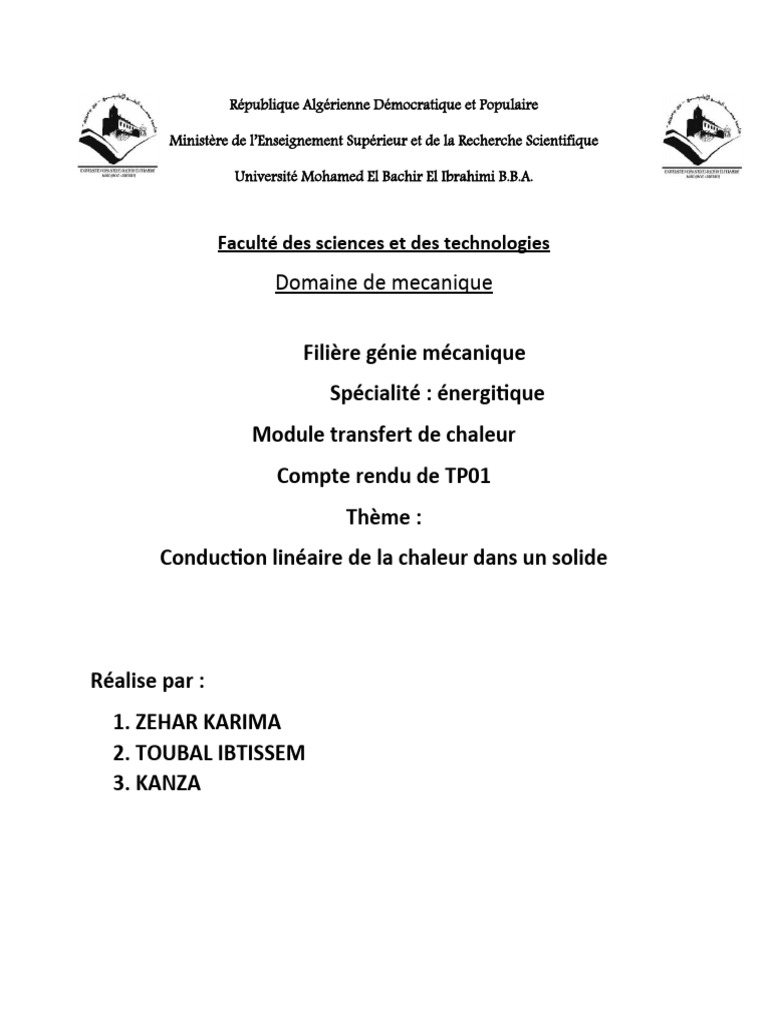

République Algérienne Démocratique et Populaire

Ministère de l’Enseignement Supérieur et de la Recherche Scientifique

Université Mohamed El Bachir El Ibrahimi B.B.A.

Faculté des sciences et des technologies

Domaine de mecanique

Filière génie mécanique

Spécialité : énergitique
Module transfert de chaleur
Compte rendu de TP01
Thème :
Conduction linéaire de la chaleur dans un solide

Réalise par :
1. ZEHAR KARIMA
2. TOUBAL IBTISSEM
3. KANZA
TP01 : conduction linéaire de la chaleur dans un solide :
Introduction :
Le transfert de chaleur : est le processus d'échange d'énergie thermique d'un
matériau à température plus élevée vers un matériau à température plus basse. La
transmission est simultanée, irréversible et se termine lorsque l'équilibre
thermique est atteint. La chaleur est transmise d'un endroit à un autre de plusieurs
façons. Les différents modes de transfert de chaleur comprennent la conduction, la
convection et le rayonnement dans ce TP en va étudie :
Conduction thermique : c'est le transfert thermique d'un certain objet à un autre
par contact physique entre les deux objets. À l'échelle microscopique, l'énergie
thermique est transmise lorsque les molécules de l'objet à haute température
interagissent avec les molécules de l'objet à basse température. Lors du contact
physique, les atomes adjacents des molécules vibrent rapidement les uns contre les
autres, provoquant le déplacement des électrons d'un atome à l'autre.

Objectif :
Les objectif du TP sont multiples :
-la démonstration expérimentale de la loi de fourier
-Détermination de la conductivitié thermique
-Détermination de la résistance thermique

-Partie théorique :
La condution thermique et résumée physiquement dans une loi appelée loi de
fourier qui stipule que le taux de transfert de chaleur à traves un matériau est
proportionnel au gradient à traves laquelle la chaleur circule et elle s’exprime
mathématique par un équation sous forme différentielle comme suit :
La conductivité thermique :est le flux de chaleur qui traverse une surface unité
pour un matériau soumis à un gradient de température égal à l’unité

TCCC :

L’appareil est composé de trois régions différentes :

Région 01 :est la région ou la résistance de contact est localisée elle a 4 sondes de
température et une isolation afin d’éviter la transmission radiale de la chaleur et
favorisant ainsi juste la transmission linéaire
Région02 : la partie centrale qui correspond aux élément interchangeables
 -un cylindre en laiton de 25mm
-un cylindre rn acier inoxydable de 25 millimètres
-un cylindre en laiton de 10 millimètres
Région 3 : un système de refroidissement à l'eauou on règle le débit d’eau en
circulation qui garantit un gradientconstant de chaleur dans le système
(refroidissement)

Partie expérimentale :
1-Réprésentaion graphique ( daimétre 10) :

Chart Title
80

70

60

50

40

30

20

10

0
1 2 3 4 5 6 7 8 9 10 11

P=10 P=14 P=18

2- la conductivitié thermique :
La surface S : Le flux de chaleur passe par le plan d'un corps cylindrique et
la formule de surface d'un cylindre est : 𝑆 = 𝜋 𝐷²/4 , On a D = 25mm =
0.025m donc :
𝑆 = 𝜋 0.02524 /2 = 4.908 ×10-4 (𝑚²)
Le calcul de la conductivité thermique (𝜆) : de la loi de fourier de la
conduction thermique : 𝜆 = −𝜑/𝑆 − 𝜕𝑇/𝜕𝑥 A.N :
𝜆 = −16/4.908x10-(39.4-44.8)=120.81 𝑊/𝑚 ∙ 𝐾
3- La loi de fourrier est vérifiée parce que la valeur de flux calculer est proche à
celle donné par l’appareil mais il y a une petite déférence qui dépende de l’erreur
de travail (appareil et manipulateurs)

5-complétez la table :
T5 T7 𝜆
10 29.4 26.9 260.79
12 44.8 40.7 159.02
14 37.3 33 151.6
16 44.8 39.4 120.74
18 59.5 36.6 28.47
20 42.5 38.1 120.74
Et on calculi :
ON utilisant la loi de fourir : 𝜆=−𝜑/(𝑆 ∙ − 𝜕𝑇/𝜕𝑥)
 S=4.90x10-3 m²
  𝜕𝑇/𝜕𝑥=(T7-T5)/(0.02)
 𝜑=16

6-La Résistance thermique:

 Rth(10)= 𝜕𝑥/𝜆.S=0.02/(4.908*10-4)x260.97=
 Rth(12)= 𝜕𝑥/𝜆.S=0.02/(4.908*10-4)x159.02=
 Rth(14)= 𝜕𝑥/𝜆.S=0.02/(4.908*10-4)x151.16=
 Rth(16)= 𝜕𝑥/𝜆.S=0.02/(4.908*10-4)x120.74=
 Rth(18)= 𝜕𝑥/𝜆.S=0.02/(4.908*10-4)x28.47=
 Rth(20)= 𝜕𝑥/𝜆.S=0.02/(4.908*10-4)x120.74=
