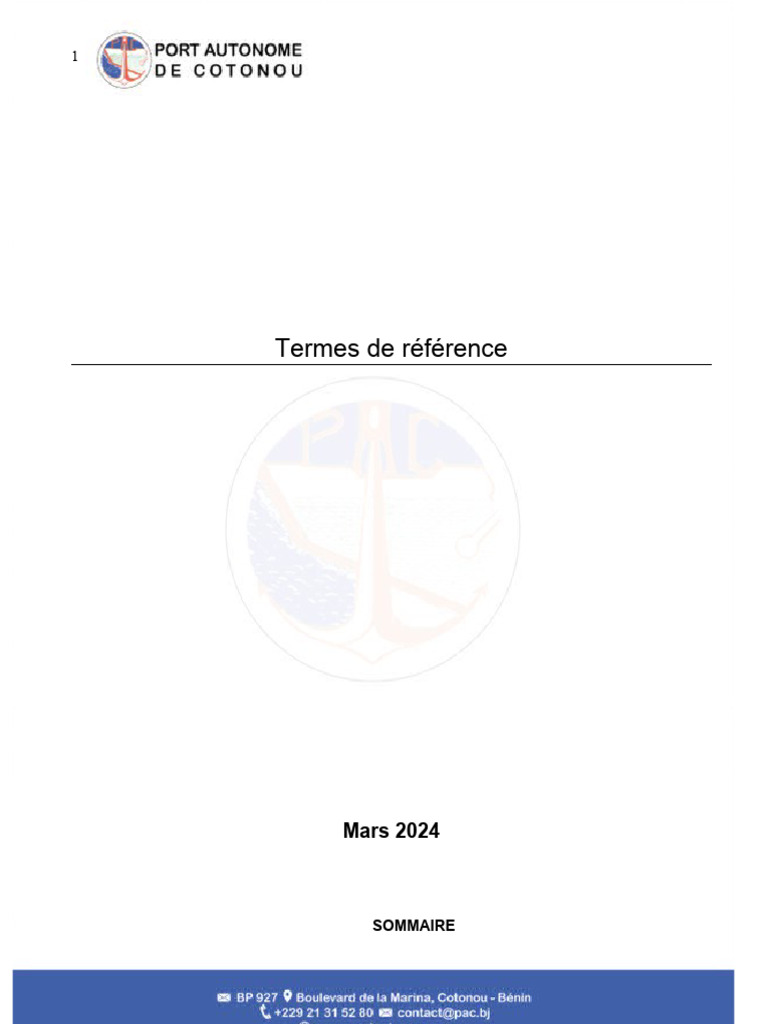

Termes de référence
Mars 2024
SOMMAIRE
2
1. Généralité
Brève description des fournitures ;
Allotissement
Proposition de variantes
Délai d’exécution ;
Précision sur la visite de site ;
Précision sur la réunion préparatoire.
2. Descriptif technique des produits devant être livrés :
Cahier des Clauses techniques (annexe 1) ;
Plans ou dessins des produits ;
Inspections et Essais nécessaires
Exigences en matière de qualification :
Pour les anciennes entreprises
o Exigences techniques et expériences
Référence technique exigée (Expérience générale et
expérience spécifique)
Moyen humain (annexe 2)
Moyen matériel (annexe 3)
o Exigences d’ordre financier
Chiffre d’affaires moyen au cours des 3 dernières années ;
Avoirs liquide ou ligne de crédit
Pour les entreprises naissantes et celles qui n’ont pas encore trois années
d’existence
o Exigences techniques et expériences
Moyen humain (annexe 2)
Moyen matériel (annexe 3)
o Exigences d’ordre financier
Avoirs liquide ou ligne de crédit
3. Documents financiers
Cadre du bordereau des prix unitaires (annexe 4) ;
Cadre du bordereau des prix pour les fournitures (annexe 5)
Bordereau des prix et calendrier de réalisation des Services connexes (annexe 6)
3
4. Autres documents nécessaires
4
I GENERALITES
Dans le cadre de l’exécution des projets de son plan directeur, le Port Autonome de Cotonou
envisage de construire un bâtiment pour accueillir un poste d’électricité HTA/BT pour le
compte de la SBEE.
Le présent cahier décrit les spécifications techniques des fournitures et services attendus.
Dans le cadre de la mise en œuvre de son plan directeur, le Port Autonome de Cotonou s’est
engagé dans la réalisation de plusieurs projets dont les terminaux, la nouvelle configuration
exige la construction d’un nouvel poste pour le compte de la SBEE.
I.2. ALLOTISSEMENT
Les travaux seront réalisés en lot unique.
La visite de site avant la remise des offres est obligatoire pour tous les soumissionnaires.
II.1.3.1.3.2Maçonnerie du poste
a) Terrassements
Les fouilles seront descendues à la côte par rapport à l’existant avec les mêmes
caractéristiques ou elles auront au moins 0,70 m de large et seront descendues au moins à
1,25 m à partir du sol naturel. Les fouilles en trou droit des poteaux auront une section en plan
de même dimension et même caractéristique que l’existant.
12
Les terrassements comprennent également l’exécution de tranchées de section droite
pour la construction de caniveau de dimension intérieures 0,5m x 0,5m x 0,6m de passage de
câbles électriques et l’exécution d’excavation pour la construction de chambre de tirage auront
les mêmes dimensions et mêmes caractéristiques que les caniveaux existants.
Les fonds de fouilles seront parfaitement dressés, nivelés et compactés avant coulage
du béton de propreté conformément à l’existant.
Les remblais seront constitués par des terres provenant des fouilles complétées, s’il y a
lieu, avec des terres d’apport en sable lagunaire ou silteux compactée. Les terres seront mises
en place par couches horizontales de même épaisseur que l’existant, convenablement arrosées
et compactées ou seront compactée par couches successives de 20 cm.
b) Fondations
Le béton de propreté sera dosé à 150 kg/m 3 et aura une largeur de 0,60 m sur une
épaisseur de 0,05 m et sera étalé sur le sol en fond de fouille.
Les semelles sous poteaux et celles filantes seront en béton armé et seront de même
dimension, mêmes caractéristiques que l’existant.
c) Murs
Les murs de fondation, les murs extérieurs et les murs en élévation seront en
agglomérés de mêmes caractéristiques que l’existant. Le mortier de hourdage sera dosé à 350
kg/m3.
Les façades intérieures des murs recevant les claustras seront couvertes de grilles
plastiques à mailles très fines de section 1,5 mm 2 x 1,5 mm2 pour protéger le local GE contre
l’intrusion des insectes et reptiles.
d) Ossature
Les poteaux, les chaînages, la dalle de compression, les poutres, les poutrelles, les regards, les
caniveaux à câbles et les socles supports seront armé et dosé à 350 kg/m 3 de ciment. Les
poteaux, poutres et poutrelles auront une section droite dimensionnée et noyée dans les murs
et dans les dalles. Aucune retombée de poutre sera admise à l’intérieur du bâtiment, elles
peuvent être visibles sur la dalle au cas échéant
Le plancher haut sera constitué d’une dalle en hourdis et de béton de compression armé dosé à
350 kg/m3 de ciment enrichi au sikalite de façon à supporter les poutres et poutrelles. Ce
13
plancher débordera sur les murs de 0,60 m. Conformément aux indications des plans. La
réalisation de ces ouvrages comprend toutes sujétions d'exécution.
Lors de I’ exécution de ces ouvrages, I ‘entrepreneur devra prévoir toutes les réservations
nécessaires à la parfaite exécution des travaux des autres ouvrages tels que les cheminées
d’évacuation etc.
Les faces vues des éléments en béton armé coffré devront présenter un parement
(SOIGNE).
Pour tout détail, se référer aux plans techniques de chaque poste concerné.
e) Forme de dallage
Le sol du local recevra une forme de dallage d’épaisseur armé dimensionné pour sa robustesse
et adapté aux conditions d’utilisation d’un quadrillage idem. Le dosage pour le béton de ce
dallage sera de 350 kg/m3 de ciment.
f) Forme de pente
Il est prévu sur la dalle une forme de pente en béton dosé à 300 kg/m 3 de ciment enrichi
au sikalite. La pente sera de 2%.
g) Dalle toiture
Suivant les indications des plans, la dalle toiture sera réalisée en béton armé, de forme
et de dimensions indiquées sur les plans. L'exécution de ces ouvrages comprend toutes
sujétions d'exécution. La dalle sera coffrée et coulée directement sur les murs en élévation.
Les faces vues des éléments en béton armé coffré devront présenter un
Parement <<SOIGNE >>. Pour tout détail, se référer aux plans techniques.
NOTA :
En ce qui concerne les ouvrages en béton armé notamment leur décoffrage n'interviendra que
21 jours après leur coulage.
Il n'est pas permis les reprises de bétonnage sur un même ouvrage. Les bétons doivent donc
être coulés en une fois.
Toutes les opérations de mélange en vue de I’ obtention des bétons ou des mortiers se feront à
la bétonnière.
h) Acrotère
14
Il est prévu un acrotère en béton armé dosé à 300 kg/m3 de ciment et de dimensions 0,15 m x
0,40 m au minimum.
i) Enduits-Revêtements
Tous les parements vus des maçonneries recevront un enduit vertical au mortier de
ciment dosé à 400 kg/m3, d'une épaisseur de 1,5 cm à 2 cm taloché et épongé au minimum.
Les sous - faces du plancher recevront un enduit horizontal de 0,015 m d’épaisseur au
minimum passé en deux couches, taloché et épongé.
Le dosage sera de 350 kg/m3 de ciment par mètre cube de sable tamisé pour les enduits
intérieurs et de 400 kg/m3 pour les enduits extérieurs.
Le sol recevra une chape bouchardée au mortier de ciment d’au moins 0,05 m
d’épaisseur dosé à 400 kg/m3 de ciment sur le béton frais de la forme de dallage.
L'attention de l'Entrepreneur est attirée sur le fait que toutes les côtes extérieures ou
intérieures du bâtiment mentionnées sur les plans sont des côtes brutes, ne tenant pas compte
des enduits.
j) Plomberie
Les installations seront de type encastré. Il est prévu des tuyaux pvc de Ø 100 pour
l’évacuation des eaux pluviales
k) Peinture
Toutes les faces du bâtiment vues de maçonnerie recevront trois (03) couches de
peinture réparties comme suit :
* une couche d’impression non teintée ;
* deux couches de peinture à huile teintée ;
* les teintes seront retenues en temps opportun avec le Maître d’ouvrage.
l) Etanchéité
La dalle du local bénéficiera d’une couche d’étanchéité multicouche et un relevé
d’étanchéité.
m) Caniveaux
Les caniveaux à câbles du poste HTA à construire seront construits en béton armé dosé à 350
kg/m3 dans le prolongement des caniveaux existants. Leur épaisseur minimale sera de 0,10 m
pour le fond et 0,15 m pour les parois qui auront des feuillures de 5cm.
15
Les caniveaux seront construits tout le long de la périphérie de la sous-station de distribution
et des deux compartiments du poste d’électricité HTA/BT. La section utile du caniveau sera de
0,50 m x 0,50 m.
Les planchettes traitées devant servir de couverture pour les caniveaux à câbles seront en bois
de très bonne qualité traité au carbonyle anti-termites et posée dans les feuillures prévues à cet
effet et renforcées par des cornières galvanisées de 50.
n) Menuiserie métallique - bois
La porte principale d’entrée de la sous-station, les portes principales d’entrée des locaux HTA,
TGBT et GE du poste à construire au parking Zongo seront en tôle de 30/10 galvanisé à chaud
dont les dimensions et la configuration est indiquées dans le plan en annexe.
Les hauteurs des portes externes sont de 3m, les portes intérieures est de hauteurs de 2.1m
Les portes principales d’entrée de la sous station de distribution, des locaux HTA et BT du
poste à construire seront munie d’une clé Deny et la porte intérieure d’une serrure à clé à
ouverture en position plate.
I.1.1. Pour les entreprises ayant au moins trois (03) ans de vie
Avoir exécuté au moins deux (02) marchés de construction des poste électrique HTA
dont prouvé par des attestations de bonne fin d’exécution au cours des cinq (05)
dernières années (2018-2022) et de l’année en cours (Pièce éliminatoire).
16
Fournir les fiches techniques complètes pour les tuyaux PEHD pression, pour les
couvercles en fonte ductile, pour les boîtes d’extrémité et pour les boîtes de jonction
(Exigée) ;
I.1.1.2. Personnel
Nombre d’années Nombre d’années
No. Poste Diplôme d’expérience d’expérience
générale similaire
Technicien Supérieur trois (03) ans Avoir été chef
Un (01) Chef en génie civil BTP chantier d’au moins
1 chantier volet BAC + 3 ou deux (02) projets de
BTP équivalent construction bâtiment
de 50m²
trois (03) ans Avoir assumer la
Un (01)
BAC +3 responsabilité QHSE
4 Responsable
d’au moins un(01)
QHSE
projet de construction
I.1.2. Pour les anciennes entreprises ayant moins de trois (03) ans de vie
I.1.2.2. Personnel
Nombre d’années Nombre d’années
No. Poste Diplôme d’expérience d’expérience
générale similaire
Technicien Supérieur Cinq (05) ans Avoir été chef
Un (01) Chef en génie civil BTP chantier d’au moins
1 chantier volet BAC + 3 ou deux (02) projets de
BTP équivalent construction d’un
bâtiment de 50m²
Cinq (03) ans Avoir assumer la
Un (01) BAC +3 responsabilité QHSE
4 Responsable d’au moins un(01)
QHSE projet de construction
