TD03 : les circuits d’hydraulique industrielle

Exercice 01 :

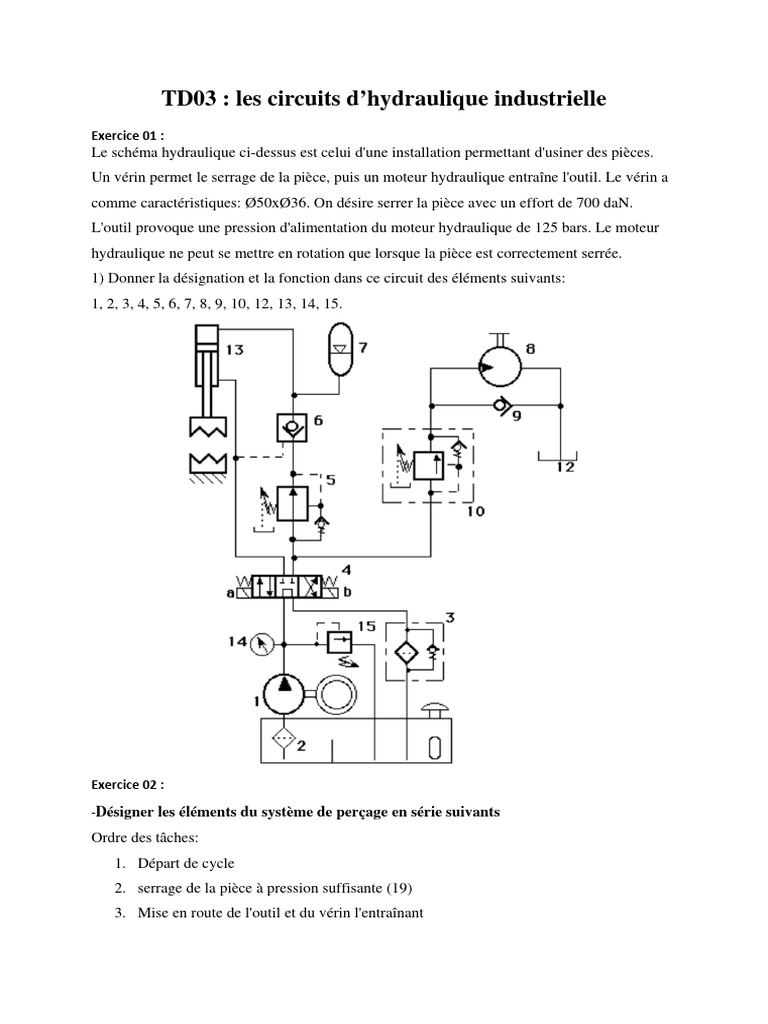

Le schéma hydraulique ci-dessus est celui d'une installation permettant d'usiner des pièces.
Un vérin permet le serrage de la pièce, puis un moteur hydraulique entraîne l'outil. Le vérin a
comme caractéristiques: Ø50xØ36. On désire serrer la pièce avec un effort de 700 daN.
L'outil provoque une pression d'alimentation du moteur hydraulique de 125 bars. Le moteur
hydraulique ne peut se mettre en rotation que lorsque la pièce est correctement serrée.
1) Donner la désignation et la fonction dans ce circuit des éléments suivants:
1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 12, 13, 14, 15.

Exercice 02 :

‐Désigner les éléments du système de perçage en série suivants

Ordre des tâches:
1. Départ de cycle
2. serrage de la pièce à pression suffisante (19)
3. Mise en route de l'outil et du vérin l'entraînant
4. perçage
5. fin de perçage (fc2)
6. arrêt de l'outil et remontée de celui-ci
7. outil remonté (fc3)
8. desserrage de la pièce
9. pièce desserrée (fc1)
10. attente d'un nouveau cycle.
 Solution
Exo01
● 1 ‐ pompe à un sens de flux à cylindrée constante
● 2 ‐ filtre à l'aspiration (crépine)
● 3 ‐ filtre au retour avec bipasse anti colmatage
● 4 ‐ distributeur 4/3, à commande électrique directe, rappel ressort
● 5 ‐ réducteur de pression : garantit une pression dans 13 correspondant à un serrage de 700 daN
● 6 ‐ clapet piloté : évite que 7 ne se vide pendant l'usinage (temps de maintien long)
● 7 ‐ accumulateur de pression : conserve la pression nécessaire au serrage
● 8 ‐ moteur hydraulique à cylindrée constante, un sens de flux
● 9 ‐ clapet : permet au moteur de tourner librement lors de la mise au repos de 4, évite tout
freinage
● 10 ‐ valve de séquence : ne permet l'alimentation de 8 que si la ligne de pression vers 13 à
atteint son minimum (question suivante)
● 12 ‐ bâche : c'est la même que celle du groupe, il s'agit d'un raccourci pour alléger un schéma
● 13 ‐ vérin double effet
● 14 ‐ manomètre : sert à régler 15 et 10 (un deuxième serait nécessaire pour régler 5)
● 15 ‐ limiteur de pression : assure la sécurité aux surpressions de tout le circuit

Exo02
Désignations et fonctions des principaux éléments du schéma précédent:

3- Pompe à cylindrée fixe. Une pompe à cylindrée variable n'est pas justifiée ici à cause de faible
Puissance installée.
4 ‐Limiteur de pression piloté avec distributeur (4 bis) de mise en charge. Malgré une puissance
installée faible, le choix d'un appareil piloté est intéressant pour permettre la mise à la bâche de la
pompe pendant les temps morts (chapitre
L'utilisation de deux appareils séparés reviendrait plus cher. On note que ce limiteur de pression
assure également la division de débit lors des phases de régulation de débit des appareils 11 et 15
(chapitre
7 à 9‐Distributeur 4/3, commande électrique à centrage par ressort.
10 Clapet, évite l'arrêt brusque du moteur (le freinage est ici inutile, chapitre
11‐Régulateur de débit. Donne un débit fixe à l'alimentation du moteur 16. la régulation à
l'échappement ne se justifie pas ici car la charge est toujours réceptrice.
13 Flexibles pour l'alimentation du moteur 16 mobile.
14‐Clapet piloté déverrouillable. Maintient 16 en position haute.
15- Régulateur de débit. Provoque un débit constant à l'échappement du vérin 17. La régulation à
L’échappement est nécessaire car la charge peut être résistante (pénétration du foret) ou motrice
(foret qui engage).
18-Accumulateur de pression. Garantit la pression constante dans le vérin de serrage 20. Se
comporte comme "un ressort", c'est la pièce qui impose la position de la tige de 20 (chapitre
19-Contact à pression. Indique à la partie commande que la pression de serrage est atteinte.
21 ‐Clapet piloté double. Maintient la tige de 20 en position rentrée et la pression dans 20 pendant
les phases de serrage.
